Plattegrondinstellingen

Moeilijkheidsgraad: beginner

Beïnvloedt alle liveplattegronden op touchpoints.

Zie Plattegrondbeheer voor algemene informatie.

Openen

• Ga naar https://studio.cobundu.com/
• Log in
• Settings > Floor Plan Settings

Configuratie

Voor een plattegrond:

• Met Space Management, zie Space Management – Plattegronden
• Zonder module: Plattegronden importeren

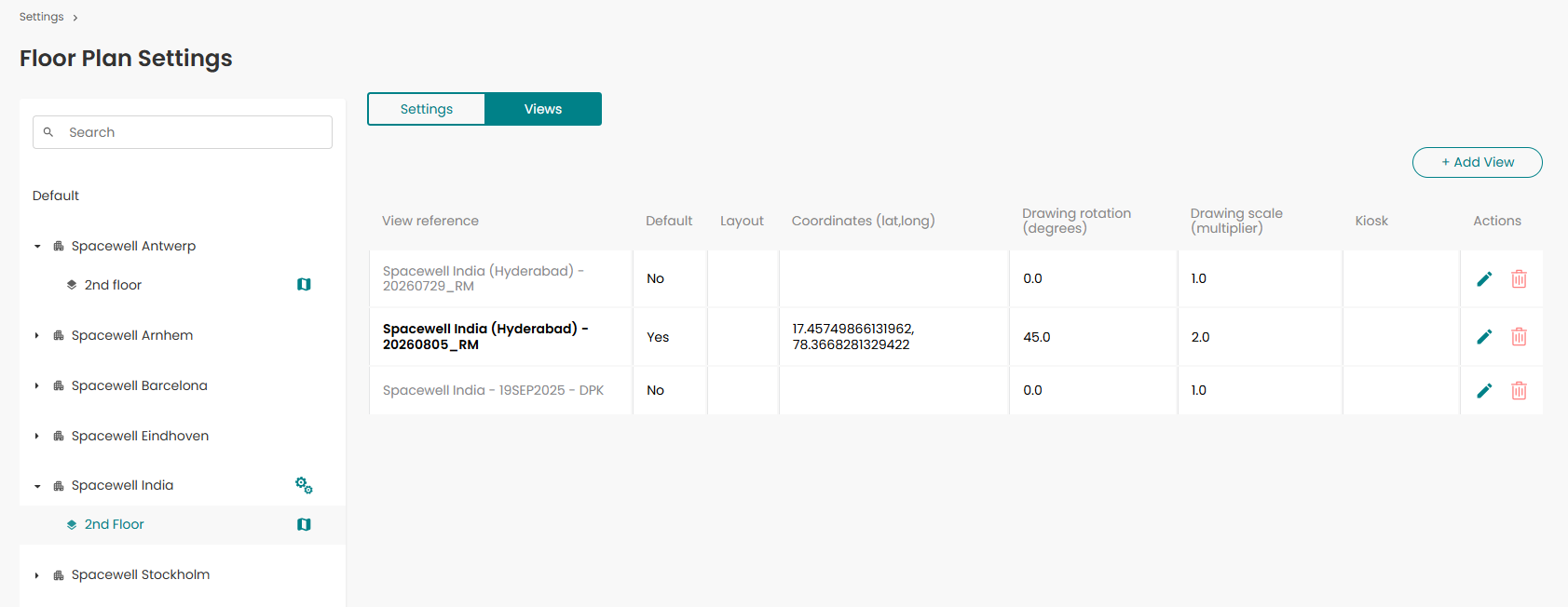

Verdieping → Views voor uploads.

Kleuren globaal/lokaal

Controleer kleuren/waarden op Live Data-plattegrond voor

• Occupancy weergave, hieronder

  • Statuskleuren; Possibly available alleen met reserveringen

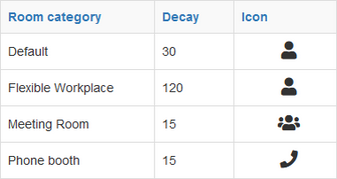

  • Verval/pictogram per room category, zie Bewegingssensor . Maximaal 1440 minuten.

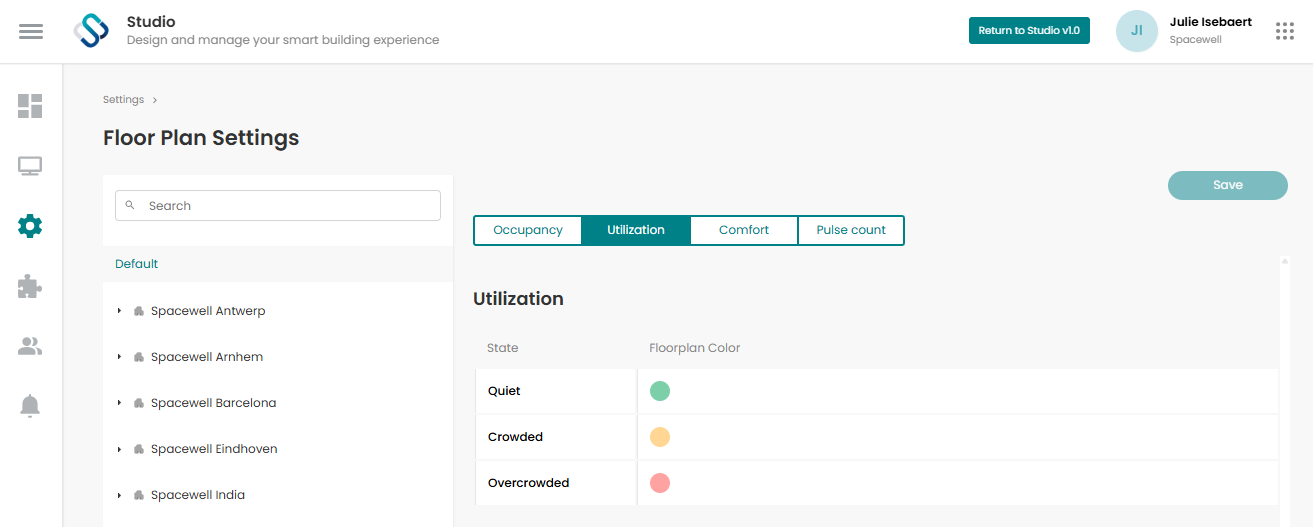

• Utilization weergave

  • Kleuren volgens capaciteit; zie Capaciteit en drempelwaarden: Quiet/Crowded/Overcrowded

• Comfort Temperatuur/vochtigheid/CO2

  • Algemene comfortkleuren, zie hieronder)

  • Waarden/kleuren per meting, zoals koud/neutraal/warm
• Pulse Count weergave

  • Drempels/reset aan voor

    • Drempelwaarden en kleuren

    • GO-reset
  • Uit voor alleen totaal zonder kleuren/reset

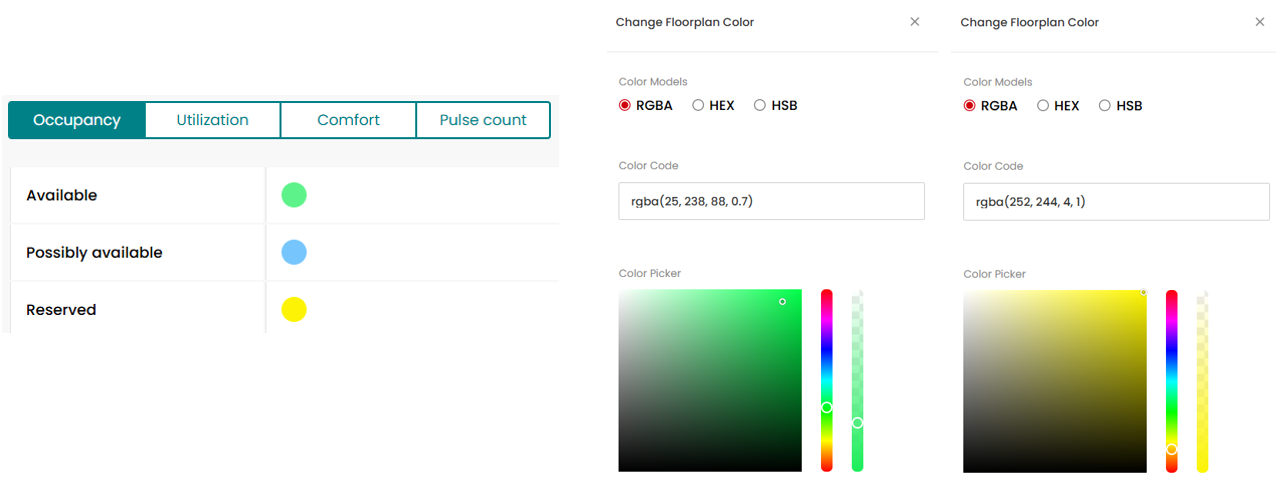

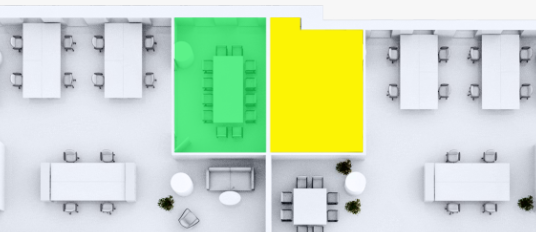

Voorbeeld, 1 = ondoorzichtig:

Bezetting

Per ruimtecategorie:

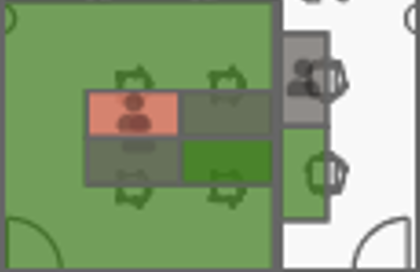

Social Distancing/Disabled

Reserveerbare ruimte out of use.

Sinds 2020 voor COVID-afstand:

• Niet reserveerbaar, bijvoorbeeld om-en-om bureaus
• Grijs op app/kiosk zodat gebruikers daar niet zitten

• Toch bezet: pictogram voor actie door facilitair/locatieverantwoordelijke

Comfort

Eén sensor op meerdere locaties en dashboard.

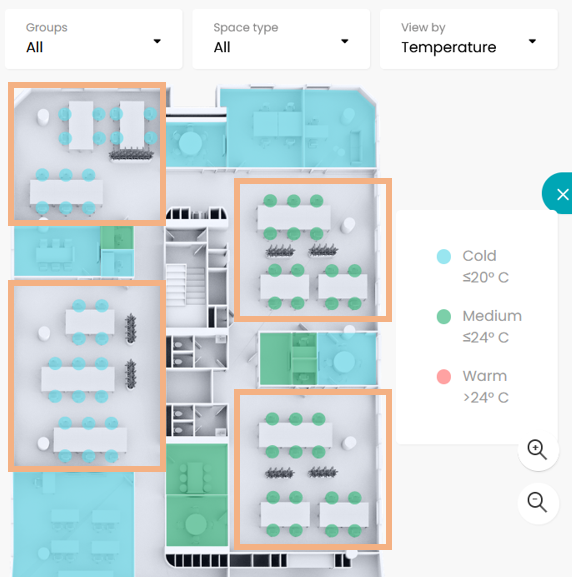

Voorbeeld vier sensoren, elk 14–16 nabije werkplekken.

Gebruik Linked Locations:

• Hoofd-Room/Workplace in Sensor Devices; status zichtbaar in Studio

• Andere locaties in Linked Locations, ook bulk, voor live/dashboard

Voorwaarden:

• Comfort: hoofd Room/Workplace, gekoppeld Room/Workplace op gelijk of kindniveau vanaf Room.
• Aanwezigheid: hoofd Room, gekoppeld Room/Workplace op gelijk/kindniveau.
• Alleen PIR/headcount op werkplekken tellen mee voor hoofdruimte. Comfort op werkplekken gaat niet omhoog naar ouderruimte.

Visualisatielogica

Twee temperatuursensoren op X: (10 °C +20 °C) / 2 = 15 °C in tijdvakken.

1. Gesloten kantoor, één comfortsensor, live tonen.

• Liveplattegrond

  • X ontvangt waarde van apparaat 1

• Tijdvakken

  • Kwartierwaarde X = 22

2. Open kantoor, één sensor naar werkplekken.

• Liveplattegrond

  • X ontvangt apparaat 1

  • Alle vier dezelfde waarde van apparaat 1
• Tijdvakken

  • X = 22

  • Workplace 1 = 22
  • Workplace 2 = 22
  • Workplace 3 = 22
  • Workplace 4 = 22

3. Open kantoor met twee sensoren, live tonen.

Mogelijke inrichting:

Zelfde als scenario 2, met aandachtspunten:

 → X = (10 °C +20 °C) / 2 = 15 °C in tijdvakken

 → Comfort Monitor lijkt (10 + 20 +20 +20 +20 +20 +20 +20 +20 +20 +20 +20) /12 =19.16°C

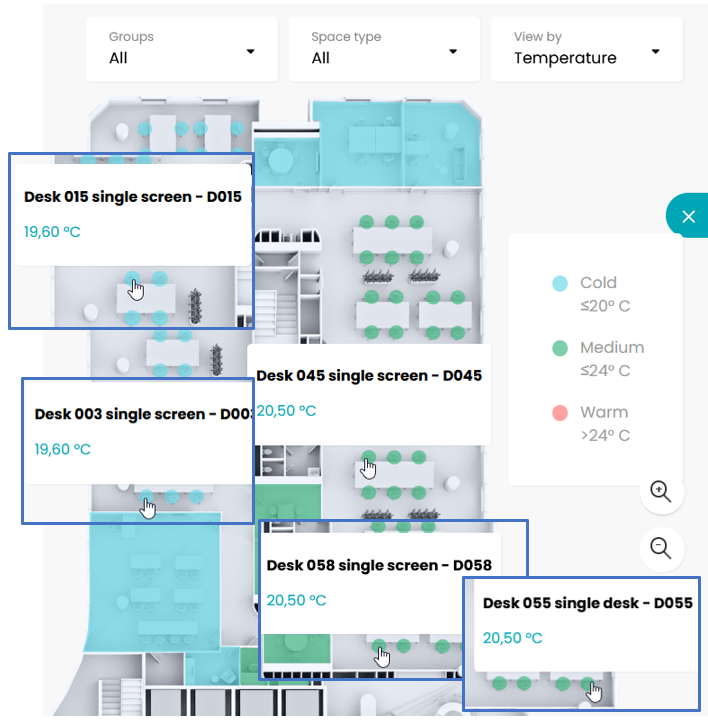

Koppel liever werkplekken aan dichtstbijzijnde sensor:

Dan (10 + 20 +10 +10 +10 +10 +10 +20 +20 +20 +20 +20) /12 =15°C

4A. Twee hoeksensoren naar werkplekken.

• Liveplattegrond

  • X/werkplek 1 volgens LAATSTE waarde van 1 OF 2

• Tijdvakken

  • X = (21 + 22)/2

  • Workplace 1 = (21 + 22)/2
  • Workplace 2 = (21 + 22)/2

4B. Twee hoeksensoren met andere werkplekkoppeling.

• Liveplattegrond

  • X of werkplek 1 volgens LAATSTE waarde 1 OF 2 volgens brontekst

  • Werkplek 1/2 volgens sensor 1
  • Werkplek 3 volgens sensor 2
• Dashboard

  • X = (21 + 22)/2

  • Workplace 1 = 21
  • Workplace 2 = 21
  • Workplace 3 = 22

5. Aula met vier hoeksensoren, dashboardgemiddelde.

• Tijdvakken

  • Aula = (21 + 22 +23 +24)/4

  • Corner 1 = 21
  • Corner 2 = 22
  • Corner 3 = 23
  • Corner 4 = 24

6. Beperkte POC voor demo: X ook op buur Y/Z tonen.

• Liveplattegrond

  • Y en Z dezelfde waarde als X

• Tijdvakken

  • X = 22

  • Y = 22
  • Z = 22
