Space Management – Bijlage A: CAD-bestanden voorbereiden

Laura CARBO

15 oktober 2026 07:32

Inhoudsopgave

Samenvatting

Richtlijnen voor architecten, ingenieurs, ruimtebeheerders en CAD-auteurs van gebouwportfolio’s.

Import is eenvoudig maar vraagt voorbereiding; niet zomaar een willekeurig bestand uploaden.

Ondersteunde formaten en versies

Formaat	Versies	Opmerking
DWG	AutoCAD 2018+	Leveranciersspecifiek
DXF	AutoCAD 2018+ of compatibele leverancier	Leveranciersonafhankelijk
SVG	1.1	Leveranciersonafhankelijk

Minimumvereisten

Elk bestand vereist een minimumset lagen voor ruimtebeheer.

Laagdoel	Verplicht?	Werkwijze	Opmerking
Space-vormen	JA ALTIJD	Eigen laag met gesloten contour per ruimte. Vormen: Rechte/gebogen polylijnen Cirkels Voor Spaces op lay-out.	Naam vrij, koppelen bij import
Subspace-vormen	JA BIJ SUBRUIMTEBEHEER	Eigen laag met gesloten contour per subruimte. Vormen: Rechte/gebogen polylijnen Cirkels Voor Subspaces op lay-out.	Naam vrij, koppelen bij import
Constructievormen	JA VOOR OPPERVLAKTEAFTREK	Eigen gesloten contouren, bijvoorbeeld: Kolommen/pijlers in ruimtes Vides Aftrekken van ruimteoppervlakte.	Naam vrij, koppelen bij import
Space-identifiers	NIET VERPLICHT, WEL VOOR AUTODETECTIE	Eigen tekstlaag met ruimtenamen. TEXT/DTEXT, geen MTEXT Invoegpunt binnen gesloten ruimtepolygoon Waarde moet identiek zijn aan Space Name; geen Starts with, Contains of overeenkomstbenadering.	Naam vrij, koppelen bij import
Subspace-identifiers	NIET VERPLICHT, WEL VOOR AUTODETECTIE	Eigen tekstlaag met subruimtenamen. TEXT/DTEXT, geen MTEXT Invoegpunt binnen gesloten subruimtepolygoon Waarde moet identiek zijn aan Subspace Name; alleen exacte overeenkomst.	Naam vrij, koppelen bij import

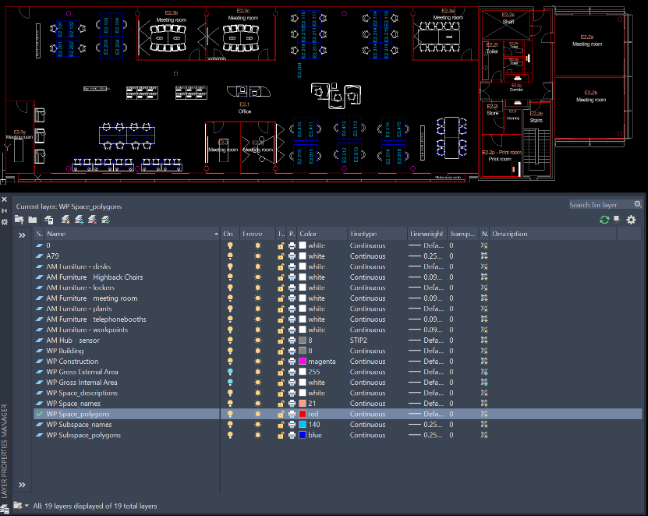

Voorbeeld

Aanbevolen werkwijzen

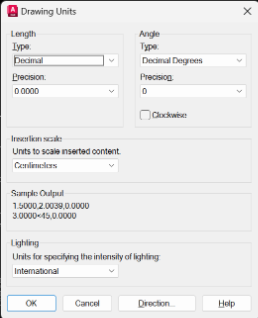

Eenheden en schaal

Versie april 2026 ondersteunt alleen metrische eenheden zoals m, cm en mm.

Imperiaal mogelijk later.

Lever metrisch voor correcte oppervlakteberekening.

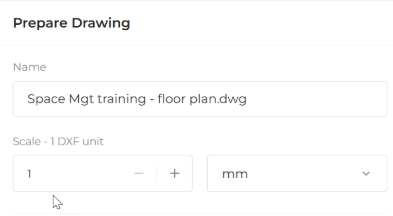

Schaal wordt afgeleid maar altijd controleren/aanpassen:

Model space / Paper space

Paper space genegeerd.

Alleen model space.

Geen papierlay-outs zichtbaar na import.

Kleuren

Uit lagen en entiteiten overgenomen. Geen omzetting/mapping.

Witte achtergrond: donkere kleuren aanbevolen, geen geel/cyaan/licht.

Gebruikers zijn geen architecten, neutrale zwart-/grijstinten helpen.

Lijntypen

Beperkte ondersteuning.

Streep-/puntlijnen wel, bijzondere vormen niet.

Teksten

Beperkte tekst-/fontondersteuning.

TEXT/DTEXT met ASCII-stijlen goed. Vermijd MTEXT en niet-standaard CJK-fonts buiten simplex.shx.

Blocks

Normale weergave.

Asset-/apparatuurblokken nooit schalen of spiegelen.

Arcering

Beperkte ondersteuning.

Vol en eenvoudig goed.

Geen exotische vormen.

Opschonen

Vóór import ongebruikte entiteiten purgen; kleiner bestand en snellere weergave.

Vermijden

Tekeningsoverdaad

Bouwplannen bevatten veel details, annotaties en maten.

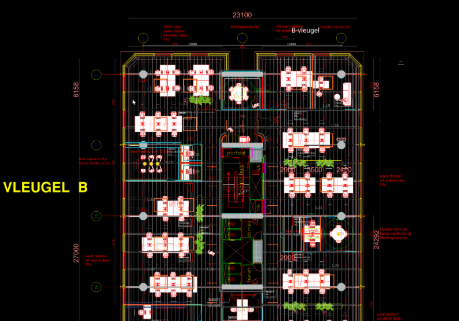

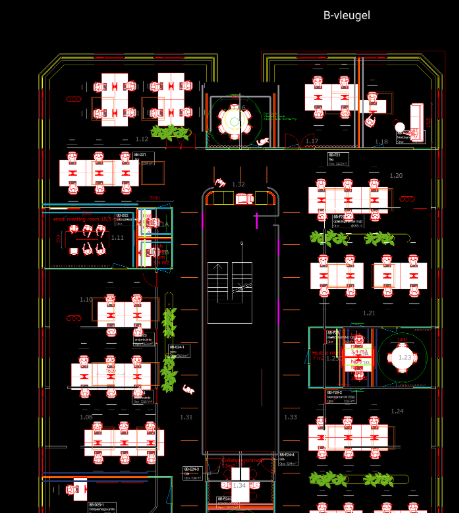

Voorbeeld:

Technisch importeerbaar maar voor gebruikers ingewikkeld.

Verwijder irrelevante details:

Annotaties
Maten
Ballonnen en meeste teksten
Titelbladen/legenda’s
Vloer-/plafondroosters
Techniekdetails
Enzovoort

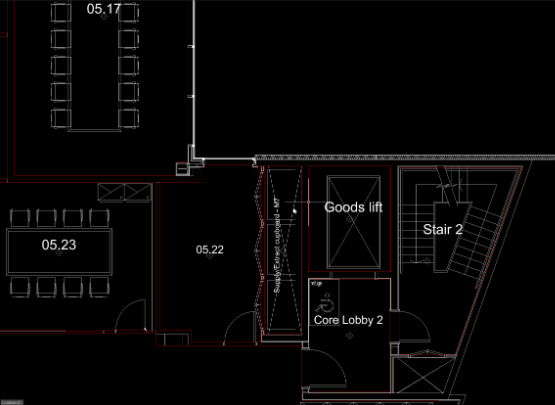

Na vereenvoudiging:

Overbodige details

Vaak nauwelijks zichtbaar.

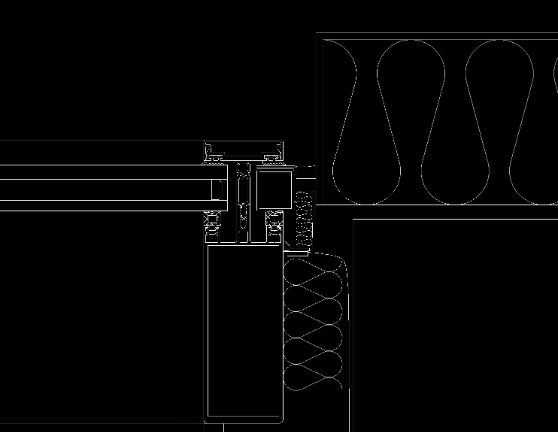

Voorbeeld:

Schoon ogende wand bevat bij inzoomen isolatie en raamprofielen.

Correct weergegeven maar zwaar en traag.

Voor prestaties onnodige details verwijderen.

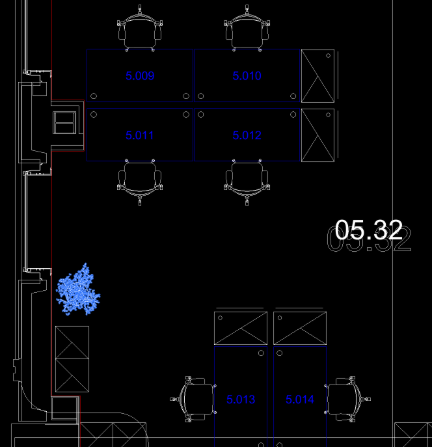

Meubel-/apparatuurornamenten: één geëxplodeerde plant met 1750 bladentiteiten.

28 planten: 49.000 entiteiten alleen daarvoor.

Verwijderen bespaarde 2 MB en gaf merkbare versnelling.

Beperkingen

Bestandsgrootte

Bij import: Maximaal 50 MB.

Disclaimer

Uitgebreid getest; meestal goede import/weergave.

Sommige tekeningen kunnen falen. Spacewell onderzoekt op aanvraag en adviseert CAD-correcties.

Geen aansprakelijkheid of verplichting software aan te passen.
