Inhoudsopgave
Doel
Meerdere lay-outs voor verschillende toepassingen gebruiken.
Vereisten
- Begrijp wat een lay-out is
- Weet hoe je een lay-out maakt, voorbereidten activeert.
Voorbeeld 1: verschillende bedrijfsbehoeften
Technisch ruimtebeheer en reserveren gebruiken vaak dezelfde verdiepingen, maar andere tekeningen.
Voldoet één plattegrond?

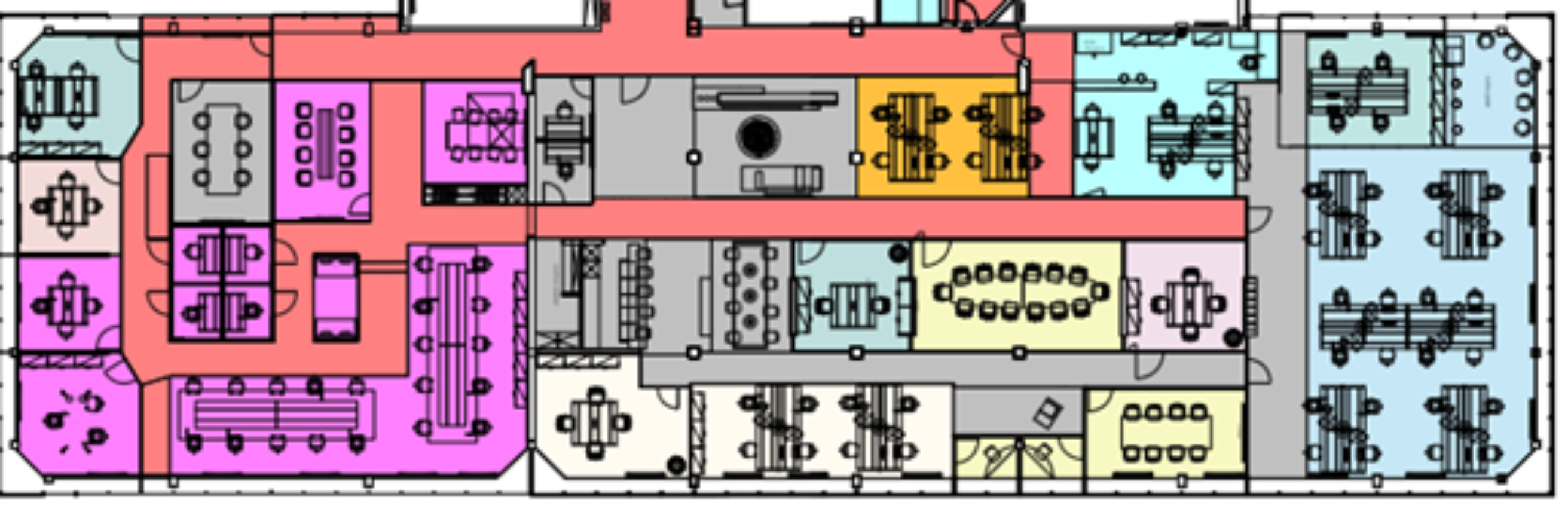

Technisch beheer vereist nauwkeurige as-built-vormen en oppervlaktes voor bijvoorbeeld EN-15221-6:
Voor reserveren is zo’n detailrijke tekening lastig. Niet iedereen leest technische plannen; gangen, trappen en opslag zijn niet reserveerbaar.
Een vereenvoudigde 3D-weergave past beter:
Beide kunnen in Space Management!
Importeer technische tekening en 3D-weergave en maak voor elk een lay-out.
Technisch:
- CAD DWG/DXF importeren en voorbereiden
- Vormen koppelen aan Spaces en Subspaces
- Optioneel oppervlaktes uit polylijnen berekenen
- Activeren
- Toewijzen aan afdelingen, kostenplaatsen, vloerafwerking en schoonmaakprogramma’s
3D:
- CAD omzetten naar SVG-rendering
- SVG moet bevatten:
3D-achtergrond
- Laag met reserveerbare en/of gemeten ruimtes
- Laag met reserveerbare en/of gemeten subruimtes, meestal bureaucirkels
- Importeer en koppel alleen relevante vormen
- GEEN oppervlaktes daaruit berekenen
- Activeren
- Gebruiken voor Workplace-kiosken en app
Voorbeeld 2: herindeling en renovatie
Bestaande lay-outs tonen huidige situatie.
Hoe verwerk je interieurwijzigingen en wat gebeurt met de plattegronden?
Voorbeeld:

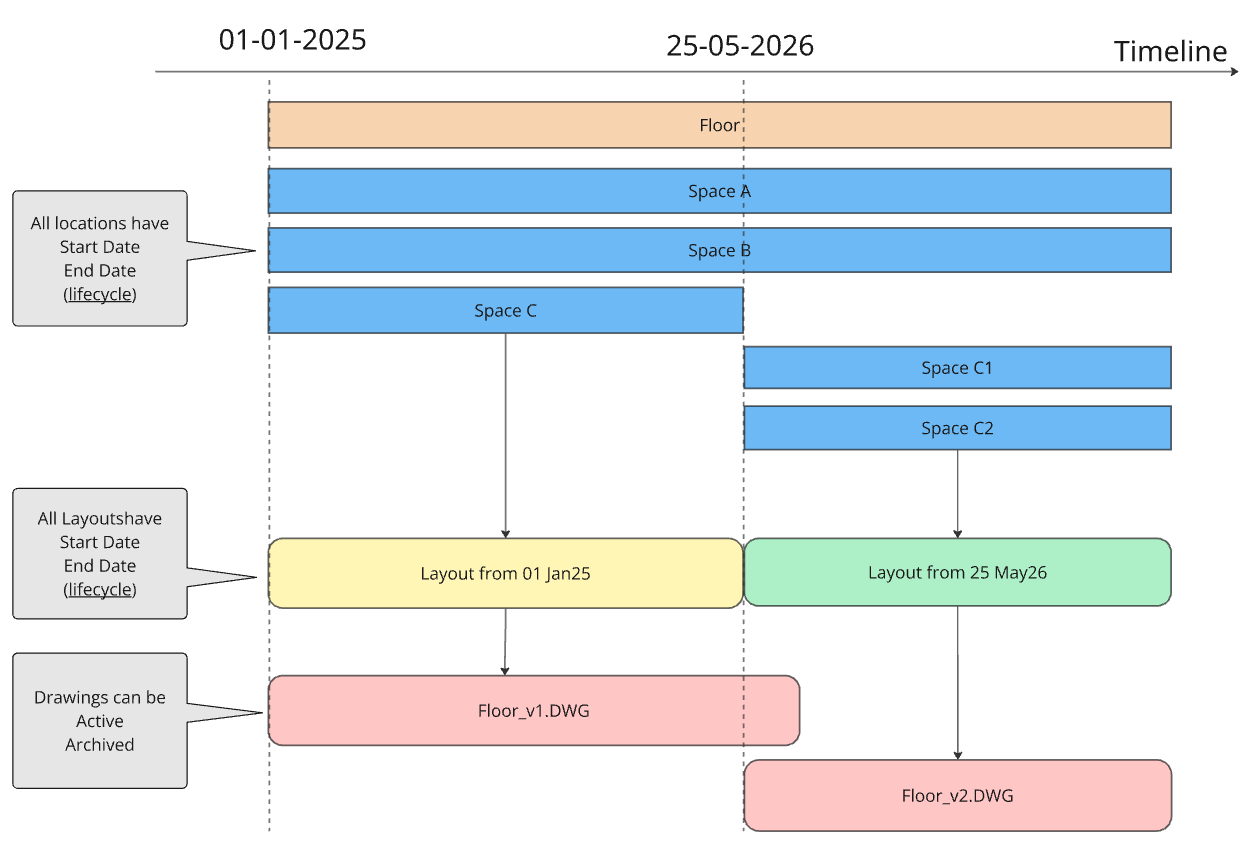

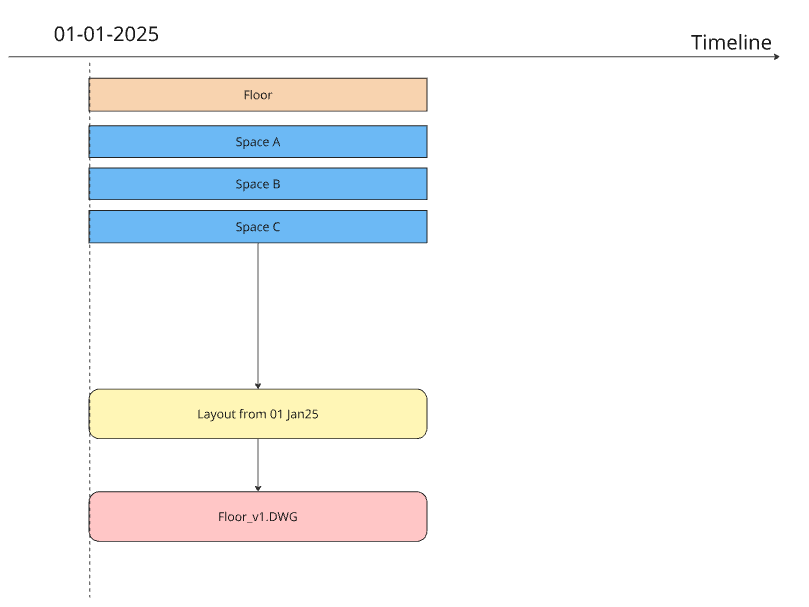

- Op 01-01-2025: drie ruimtes A, B en C
- Floor_v1.DWG bevat hun polylijnen
- Lay-out met begindatum 01-01-2025
- Huidige situatie gereed
Op 25-05-2026 wordt C verdeeld in C1 en C2 met wand en deur. Drie stappen:
Stap 1: gegevens aanpassen

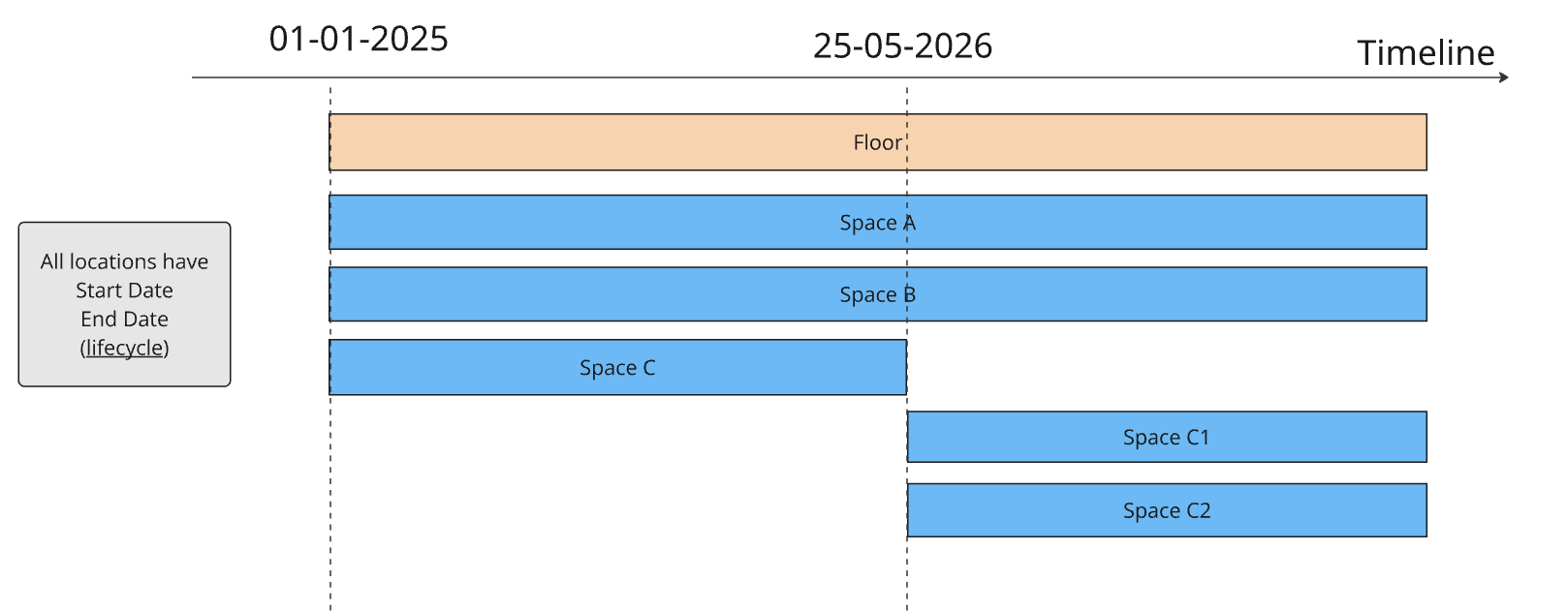

Locaties hebben Start Date bij aanmaak en End Date bij archivering.
Acties:
- C1 en C2 maken met Start Date 25-05-2026
- C archiveren op 24-05-2026, vorige dag
Stap 2: nieuwe tekening en lay-out
Ook lay-outs hebben begin-/einddatums.
Acties:
- Architect maakt Floor_v2.DWG
Nieuwe polylijnen voor C1/C2, geen C, A/B onveranderd.
- Importeren en voorbereiden
- Nieuwe lay-out vanaf 25-05-2026 met Floor_v2.DWG
Normaal voorbereiden en koppelen
- A, B, C1 en C2 koppelbaar omdat de applicatie locatiebegin/-einde vergelijkt met de lay-outbegindatum. C niet zichtbaar op 25-05-2026 vanwege einde 24-05-2026!
Stap 3: nieuwe activeren, oude archiveren
Na stap 2:
- Gebruikers zien nog de oude met C in Space Explorer
- Nieuwe voorbereid vanaf 25-05-2026
Nog overschakelen.
Acties:
- Controleer alles; zo nodig verder aanpassen.
- Nieuwe activeren
- Oude einddatum 24-05-2026

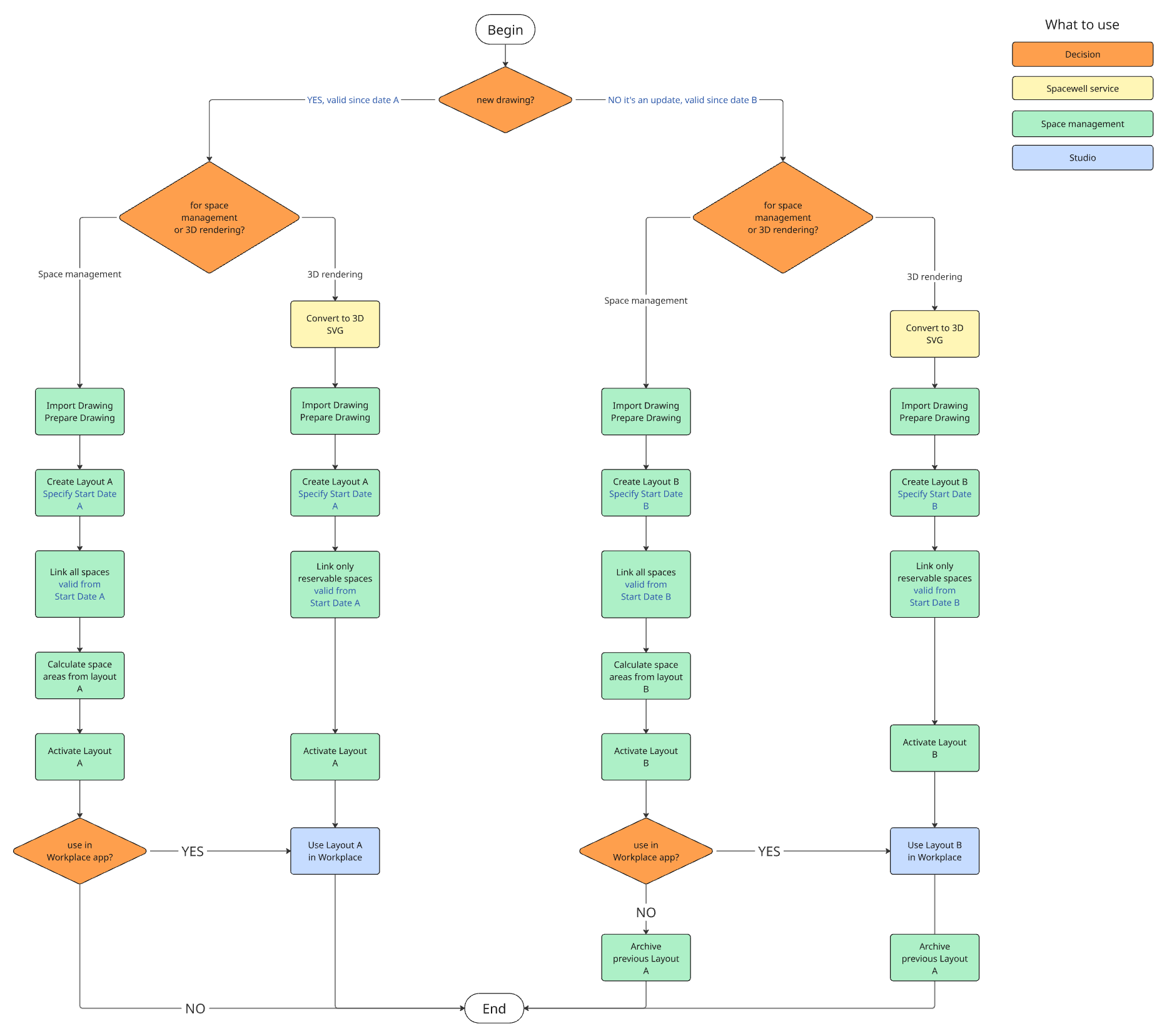

Tekeningstroomschema
Gebruik dit als leidraad bij import.
