PointGrab configureren

Avatar
Laura CARBO

Moeilijkheidsgraad: expert

Inhoud

Leerdoelen

Na het lezen van dit artikel kun je:

  • PointGrab-assets configureren
  • Aan Workplace-locatie koppelen

Configuratie in PointGrab en Studio.

Vooraf assetboom met plattegrond.

Meer platforminformatie: PointGrab-platform (intern Spacewell) handleiding.

Uitrollen in PointGrab

Fysieke ID’s aan herkenbare naam koppelen: gebied/klant/verdieping/ruimtenummer_X.

Info

Voeding en cloudinternet vóór koppeling; zie PointGrab-hardware- en netwerkvereisten).


Handmatige commissioning-import

Opmerking

Serienummer achterop controleren.

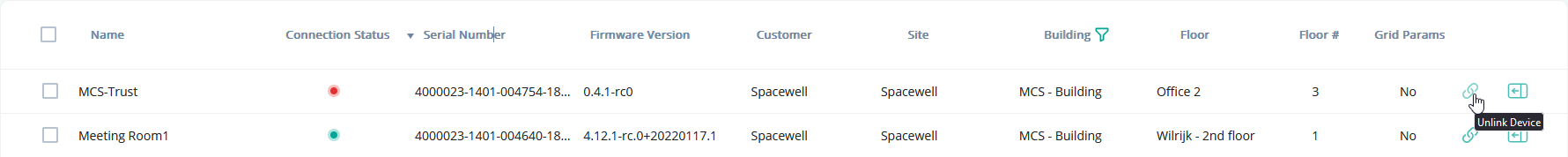

  1. Zoeken/paginering voor apparaat.
  2. Rechts Link Device opent Link venster.

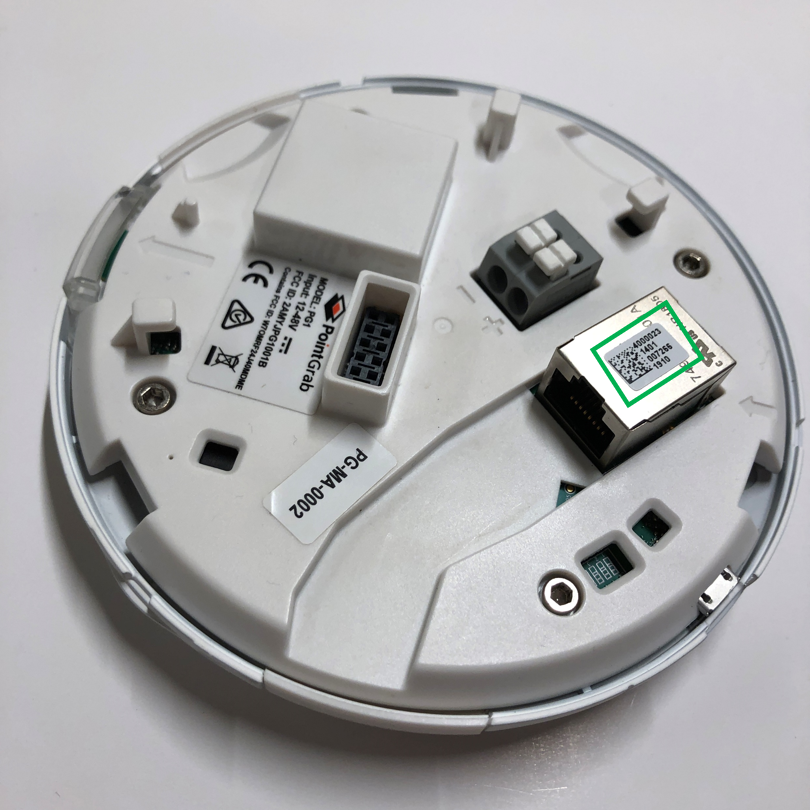

  3. Serienummer op ethernetpoort: xxxxxxx-xxxx-xxxxxx-xxxx, meestal 4000023-1401-xxxxxx-xxxx.
  4. Link en linked-status controleren.

Info

Slechts één tegelijk.

Bestandsimport/-export

Volledig bulkvoorbeeld in PointGrab-platform (intern Spacewell).

Gebieden definiëren

Volgens PointGrab-platform (intern Spacewell)telgebieden instellen, zoals meerdere bureaus onder één sensor.

Alle gebieden binnen detectie; zie PointGrab installeren voor relatie met hoogte

Opmerking

Ook bij groter detectiegebied: Maximaal tien gebieden per apparaat; meer geeft offline.

Afstellen

Livebeeld met werkelijkheid vergelijken voor sensor-/gebiedspositie.

Workplace-uitrol

Vereisten

Info

Specifieke klantconfiguratie eerst:

Consultants moeten

  • klant toevoegen aan MCSs2-appaccount. Nieuwe tak ook aan MCSs2 geven via User Manager > MCSs2 > Edit > Assets Tree > vakjes > Apply > Save.
  • Tenant-ID tussen _ na klantnaam opnemen

Info

Workplace-plattegrond volgt PointGrab.

Nieuw apparaat in Studio

Opmerking

Pas data na volgend pakket, afhankelijk van provisioning/activiteit.

Add New Device > Pointgrab > gebiedslijst

  1. Ga naar tenant (https://studio.cobundu.com )
  2. Kies locatie en Add New Device
  3. Selecteer PointGrab bij Device Type

    1. Headcount, Footfall-in en Footfall-out automatisch.

    2. Kanalen uitschakelen via Advanced > Advanced Sensor Details alleen na consultantgoedkeuring.

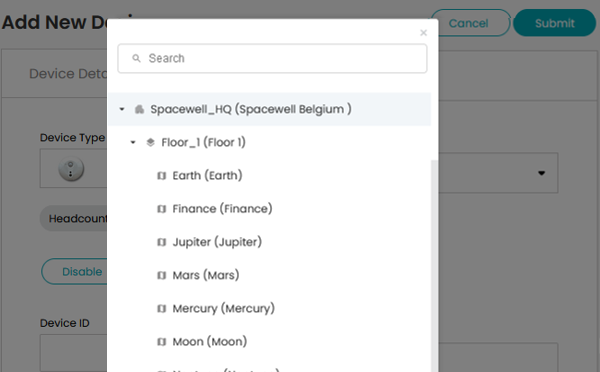

  4. Kies het detectiegebied uit vooraf ingerichte platformgebieden in Device ID lijst

    1. Geen keuzelijst maar vrij tekstveld? Inrichting onderzoeken; zie https://onespacewell.atlassian.net/wiki/spaces/KB/pages/4357488747/PointGrab+Platform+SW+internal#Add-a-Customer)

  5. Geef herkenbare naam met apparaat/tenant/verdieping/ruimte.

    1.  ID en locatie overal vastleggen voor zoeken.

  6. Kies Location indien bekend, eerder geselecteerd automatisch.

Meer/minder apparaten dan locaties

Soms

  • Meerdere sensoren per gebied
  • Eén sensor voor meerdere gebieden

Meerdere sensoren per gebied

1. Grote ruimte kan meerdere nodig hebben.

2. Overlap wordt gestitcht tot gewenst gebied.

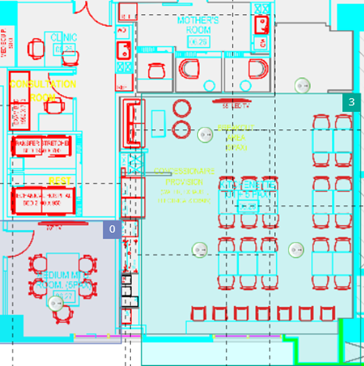

1. Edit mode: vier in één locatie

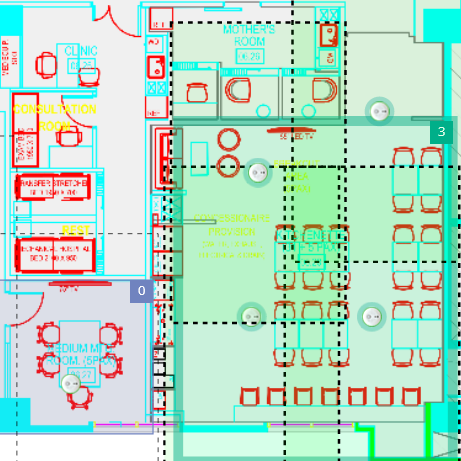

2. Live data: gestitchte telling

3. Studio: telgebied aan locatie

4. Workplace: gezamenlijke telling.

3. Studio: telgebied aan locatie
4. Gezamenlijk aantal

Eén sensor voor meerdere gebieden

1. Eén sensor kan meerdere bureaus omvatten.

2. Aparte telgebieden voor individuele gegevens.

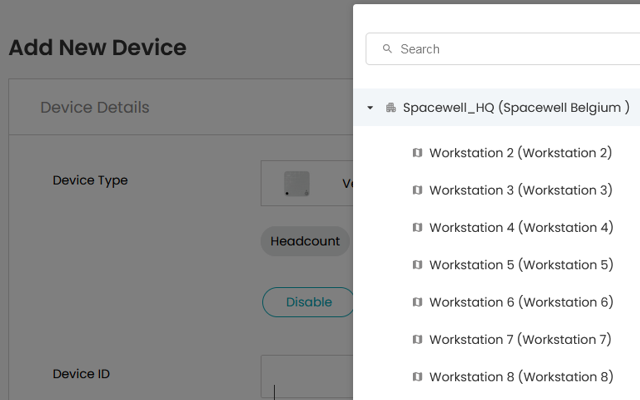

2. Eén sensor voor acht bureaus

3. Studio: gebied aan locatie

4. Aantal per gebied.

3. Studio: gebied aan locatie
4. Aantal per gebied

Kwaliteitscontrole

Volg Kwaliteitscontrole voor bezettings- en benuttingssensoren

Vervolgstappen

Na ontvangst: Space Monitor configureren.

Bij problemen: Probleemoplossing voor PointGrab.
