PointGrab installeren

Avatar
Laura CARBO

Moeilijkheidsgraad: expert

Inhoud

Leerdoelen

Na het lezen van dit artikel kun je:

  • PointGrab via PoE of wifi installeren

Controleer PointGrab-hardware- en netwerkvereisten vóór installatie.

Maak sensorplan met alle betrokkenen volgens PointGrab-installatielocatie.

Fysieke montage

Volgens met consultant bepaalde plaats, hoogte en kijkrichting aan plafond monteren.

Info

Sticker op sensorplan of ID vanaf 4000… ter plaatse in Excel vastleggen.

Stappen:

Optie 1: PoE-voeding en netwerk

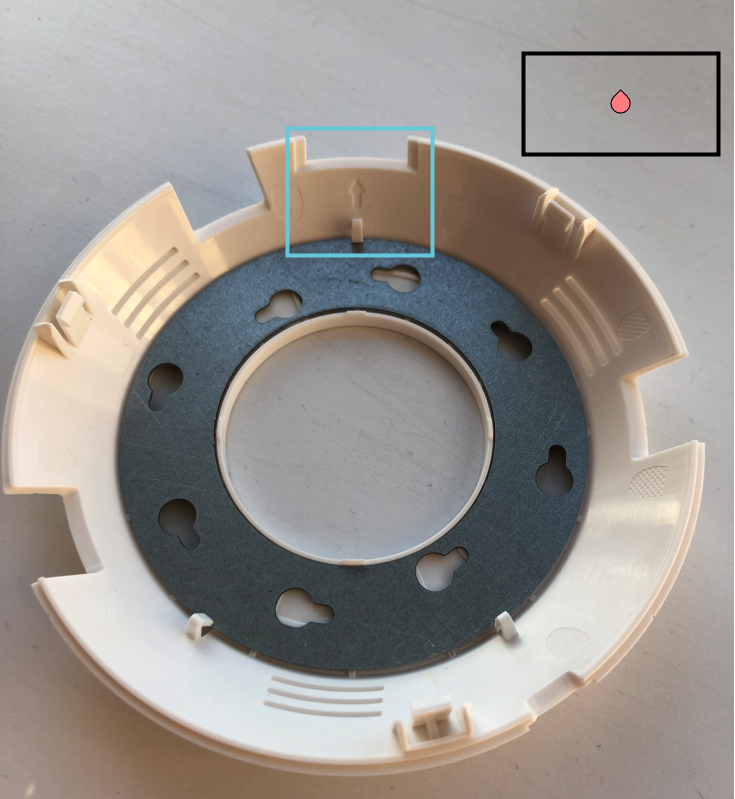

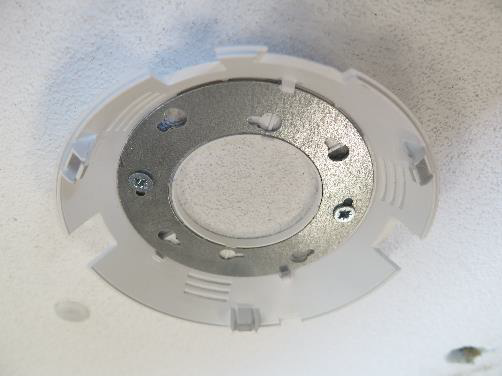

1. Plafondadapter met twee pluggen/schroeven.

worddav2cf17895315c4c0c3fa4d660eb21d8cd.pngimage2020-12-10 15:47:10.png

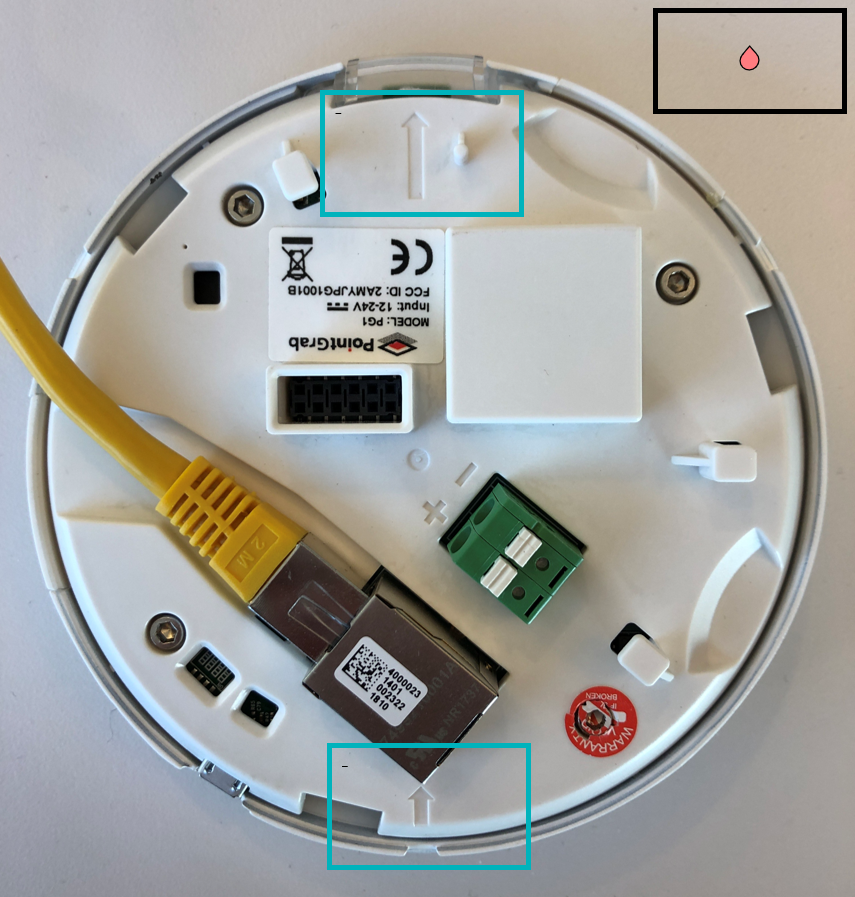

Let op: kijkrichtingsmarker correct.

2. PoE-kabel
  • In plafond
  • Of parallel via zijopeningen
3. Voeding aansluiten

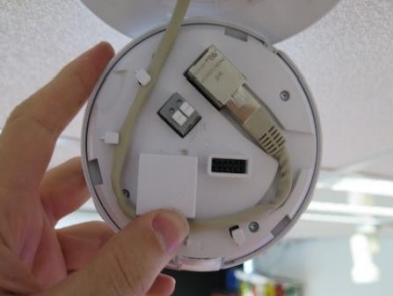

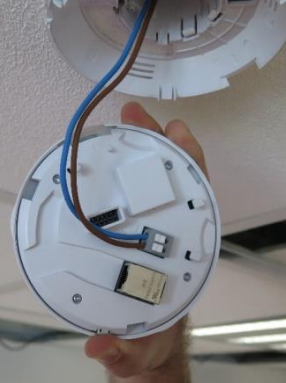

RJ-45 Cat 5e of beter door kabelclips.

Opmerking

Alleen afgeschermde LAN-kabel

4. Op adapter

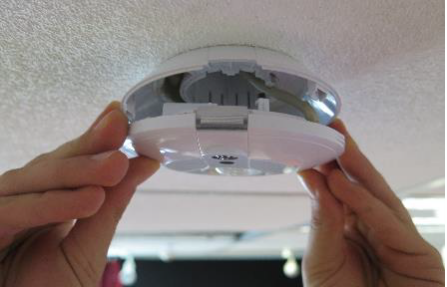

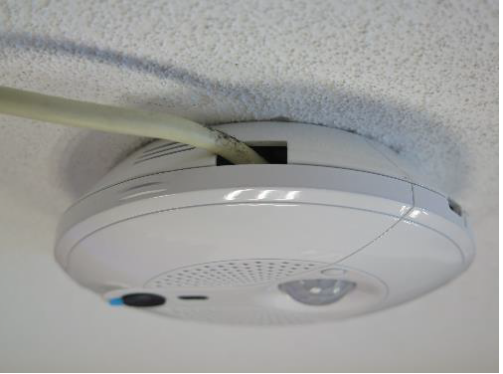

Pijl correct, stevig zonder kieren.
image2020-12-10 14:59:35.pngworddave9a938c6d282a4433cca4fa07fe75c44.png worddavff3289b28b9dc3daa9921dc76dcd77eb.png

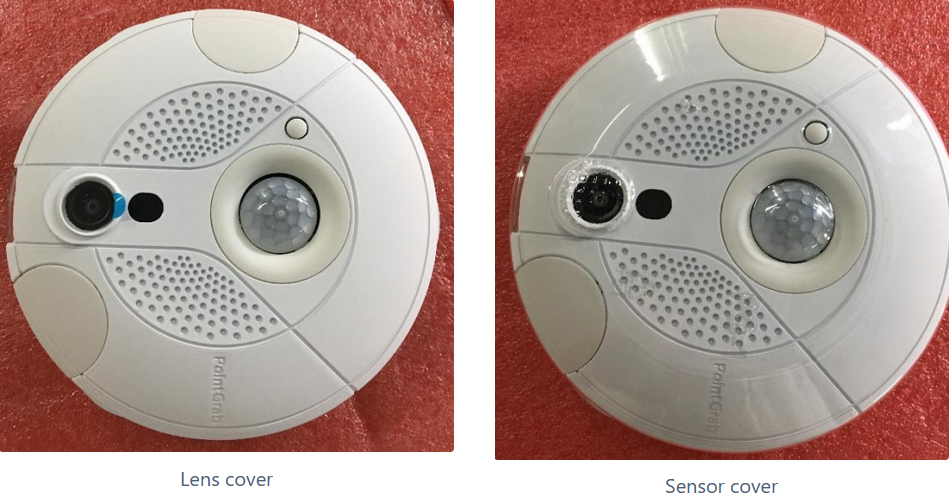

5. Lens-/sensorkap verwijderen

Productiebatch bepaalt welke kap. Niet verwijderen schaadt werking.


Opties 2/3: DC/PoE-voeding en wifi

Specificaties

Zie PointGrab-hardware- en netwerkvereisten

Info

Standaard ethernet; onderstaande tool stelt wifi in.

Voorbereiding

Benodigd:

  • Wifi-naam/wachtwoord; niet opgeslagen, PSK uit beide gegenereerd
  • Advanced IP Scanner
  • PoE-injector of DC-voeding 12–24 V

    • Pointgrab versie 1 Witte doos: tweepolige terminal 12–22AWG, 1,5 mm²/15AWG, 12–24 V

    • Pointgrab versie 2 Rode doos, nummer vanaf 3000040: USB-C, 5 V
  • Router voor zelfde netwerk en PoE-injector/DC-voeding
  • Configuratiepakket:
Tool voor lager dan 5.1
Tool voor 5.1+

https://support.pointgrab.com/cms/delivery/media/MCL7K54WZAPZBJTFO37H5ZSUDEVM

Info

Authenticatiesleutel per apparaat nodig.

Aanvragen via Hardware bij Pointgrab.


Wifi-configuratie

1. Laptop en sensor op zelfde netwerk

Router, beide IP-adres.

2. Sensor-IP

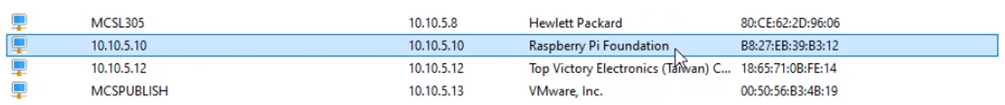

Gebruik https://www.advanced-ip-scanner.com/ scanner; apparaten als Raspberry Pi Foundation

image2021-3-20 10:59:39.png
3. IP in pakket

ip_list.txt, meerdere adressen onder elkaar.

4. Tool starten

PG device configuration tool in pakketroot

5. Wifi kiezen

Onder 5.1:

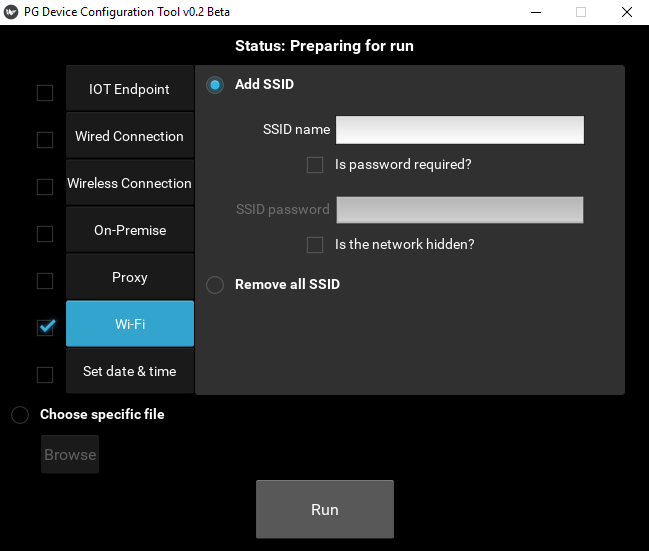

  • Wifi aanvinken en knop
image2021-10-8 10:47:48.png

5.1+:

  1. Apparaat-ID’s

    1. Lijstbestand of

    2. Serienummer/IP en Add
  2. Authenticatiesleutels uploaden
  3. Next
6. Netwerkdetails
  1. SSID
  2. Met wachtwoord: vakje en waarde
  3. Zonder: niet aanvinken
  4. Hidden SSID indien nodig
  5. Uitvoeren
  6. 5.1+: wijzigingen bevestigen

Succesmelding volgt.

7. Herstart

Na enkele seconden reboot.

8. Cloud controleren
  1. Ter plaatse: wifi verbonden, led uit bij cloudverbinding.
  2. Op afstand: blauw knipperen zonder doelwifi.

Geen wachtwoord maar MAC-toelating?

MAC ophalen/configureren:

1. Ethernet laptop voor DHCP

Switch via ethernet en internetdeling vanaf wifi.

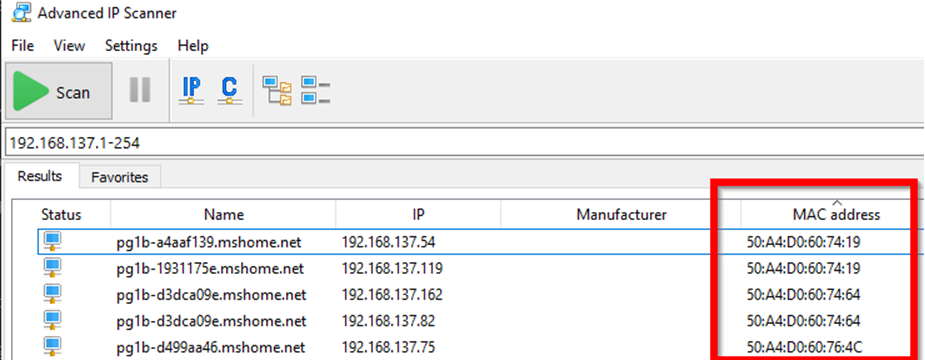

2. MAC-adressen

Advanced IP Scanner.

image2021-10-1 13:57:1.png
3. SSID zonder wachtwoord

Configuratiebestand:
network={
        ssid="ssid"
        key_mgmt=NONE
}

ssid is placeholder voor eigen netwerknaam

4. Wifi-configurator

Uitvoeren met IP-lijst, bijvoorbeeld:
C:\Users\xxx\OneDrive - Spacewell\Desktop\pg>Wifi_configurator.exe -m FromFile
(SensorPG1_SensorTypes.EMBEDDED) [D]: Configure
(SensorPG1_SensorTypes.EMBEDDED) [D]: Open Session
(192.168.137.54 SSH) [D]: Opening Paramiko Transport And Connect
(192.168.137.54 SSH) [D]: Connected After: 0.492593
(192.168.137.54 SSH) [D]: Connected After: 0.492593
(SensorPG1_SensorTypes.EMBEDDED) [D]: Close Session
(192.168.137.54 SSH) [D]: Connection Closed After 1.306829 sec
(192.168.137.54 SSH) [D]: Closing Connection

5. Verbinden

PointGrabs aansluiten op netwerk.

Montage met wifi

1. Adapter met twee pluggen/schroeven.

worddav2cf17895315c4c0c3fa4d660eb21d8cd.pngimage2020-12-10 15:47:10.png
Let op: kijkrichting correct.

2. PoE-kabel
  • In plafond
  • Of parallel via zijopeningen
3. Voeding

PoE of versieafhankelijke bron; zie https://onespacewell.atlassian.net/wiki/spaces/KB/pages/4357489364/PointGrab+hardware+and+network+requirements#Hardware-Requirements voor details:

  • PoE RJ-45 door clips, alleen afgeschermde kabel
  • Pointgrab versie 1 Wit: tweepolige terminal, 12–22AWG, 1,5 mm²/15AWG, 12–24 V

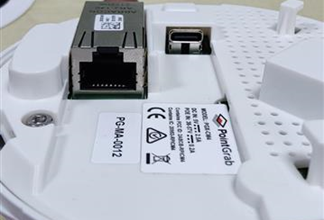

  • Pointgrab versie 2 Rood, nummer vanaf 3000040: USB-C, 5 V
4. Op adapter

Kijkrichting correct en stevig zonder kieren.
image2020-12-10 14:59:35.pngworddave9a938c6d282a4433cca4fa07fe75c44.png worddavff3289b28b9dc3daa9921dc76dcd77eb.png

5. Kap verwijderen

Lens-/sensorkap volgens batch verwijderen, anders ernstige functievermindering.


Info

Bij wifi herstart via voeding uit/aan, want resetknop wist ook wifi.

Meer informatie: https://onespacewell.atlassian.net/wiki/spaces/KB/pages/4357489061/PointGrab+troubleshooting#Pointgrab-Reset-vs-Reboot

Kwaliteitscontrole

Zonder platformconfiguratie weinig controle mogelijk.

Als al gekoppeld hoort led uit; anders zie https://onespacewell.atlassian.net/wiki/spaces/KB/pages/4357489061/Pointgrab+Troubleshooting.

Vervolgstappen

Consultant volgt PointGrab configureren en daarna Kwaliteitscontrole voor bezettings- en benuttingssensoren.

Bij problemen: Probleemoplossing voor PointGrab.
