Installatielocatie voor PointGrab

Avatar
Laura CARBO

Moeilijkheidsgraad: expert

Inhoud

Leerdoelen

Na het lezen van dit artikel kun je:

  • Plaatsing volgens hoogte, detectiegebied en dekking bepalen

Sensorindeling

Zoals in Je sensorplan voorbereidennodig:

  • Plafondhoogtes
  • Actuele plattegrond/meubels
  • Reflected Ceiling Plan, RCP

Tip

Aanbevelingen

  • Detectie op vloerniveau; personen aan rand kunnen gemist worden.

    • Telgebied niet op rand.

    • 1,5 m marge rondom aanbevolen.
  • Hele vergaderruimte dekken voor toekomstig gebruik, eventueel extra sensor.
  • Specifiek:

    • Stitching bij meerdere sensoren, 0,5 m overlap tussen naastgelegen gebieden.

    • Eén sensor per tellijn vanwege CPU/berekening en nauwkeurigheid
    • Maximaal tien telgebieden per sensor.

Telgebieden

Bepaal gesloten ruimte of afzonderlijke bureaus.

Opmerking

Een rechthoekig PointGrab Count Area moet volledig door detectiegebieden gedekt zijn , kleiner dan hun som.

Opmerking

Eén apparaat maximaal tien bureau-/werkplekgebieden

Bij meer dan tien geconfigureerde telgebieden in PointGrab lijkt het apparaat offline.

Detectiegebieden

Sensor midden in rechthoek, lengte/breedte volgens hoogte.

Info

Optimaal 2,15–4,5 m, 7.02–14.76 ft.

Vanaf 3,65 m vast gebied volgens type.

V1, witte verpakking

Formule:

[𝑤,𝑙]=(𝑍−0.3)∗ [2.38, 1.678]

Z = hoogte in meters.

Vanaf 3,65 m/12 ft vast 7.98 × 6.03 m, 26.18 × 19.78 ft; tabel:

Hoogte

Gebied

2.3m (7.54ft)

4.76m × 3.36m (15.62ft × 11.01ft)

2.5m (8ft)

5.24m × 3.69m (17.18ft × 12.11ft)

2.75m (9ft)

5.84m × 4.11m (19.13ft × 13.49ft)

3.65m (12ft) ≤ 4.5m (14.76ft)

7.97m × 6.03m (26.16ft × 19.78ft)
V2, nieuwe projecten vanaf 2023, rode verpakking

Formule:

[𝑤,𝑙]=(𝑍−1)∗ [4.83, 2.8]

Z = hoogte in meters.

Vanaf 2,9 m/9 ft vast 9.18 × 5.32 m, 30.11 × 17.45 ft; tabel:

Hoogte

Gebied

2.15m (7.05ft)

5.55m × 3.22m (18.22ft × 10.56ft)

2.5m (8ft)

7.25m × 4.2m (23.77ft × 13.78ft)

2.75m (9ft)

8.45m × 4.9m (27.73ft × 16.08ft)

2.9m (9ft) ≤ 4.5m (14.76ft)

9.18m × 5.32m (30.11ft × 17.45ft)

Opmerking

* Bij meerdere sensoren moet het rechthoekige Count Area ook volledig door detectiegebieden gedekt zijn , kleiner dan hun som.

Obstakelberekening

Plafondobstakels mogen detectie niet hinderen.

Gebruik Occlusion Avoidance Calculation Excel voor afstand volgens obstakellengte vanaf plafond.

Tellijn

Deur in gesloten wand:

  • Sensor één meter van deur/wand
  • In gang zodat open deur niet hindert
  • Beide richtingen dekken; doorgaans korte detectiezijde parallel aan opening

Info

Niet recht naar deur wegens onvoldoende gebied

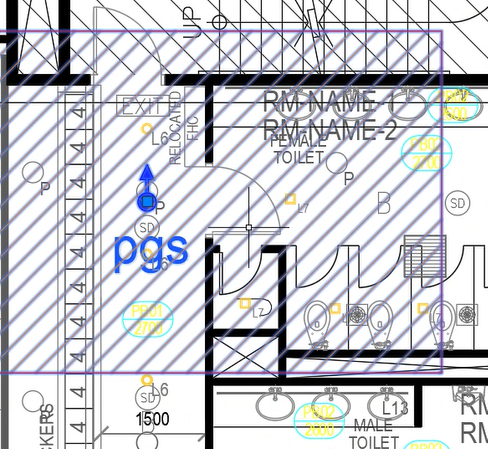

Korte zijde parallel aan opening, voorbeeld vrouwentoilet

Open ruimte bij badgelezers:

  • Sensor boven meetplek
  • Korte zijde parallel aan opening

Gebieden combineren

Met tel- en detectiegebieden bepaal je aantal CogniPoint-sensoren.

Info

Volledige dekking van alle telgebieden vereist.

Bekijk Je sensorplan voorbereiden voor voorbeelden.

Montageplek

Hoogte en obstakels zoals projector bepalend.

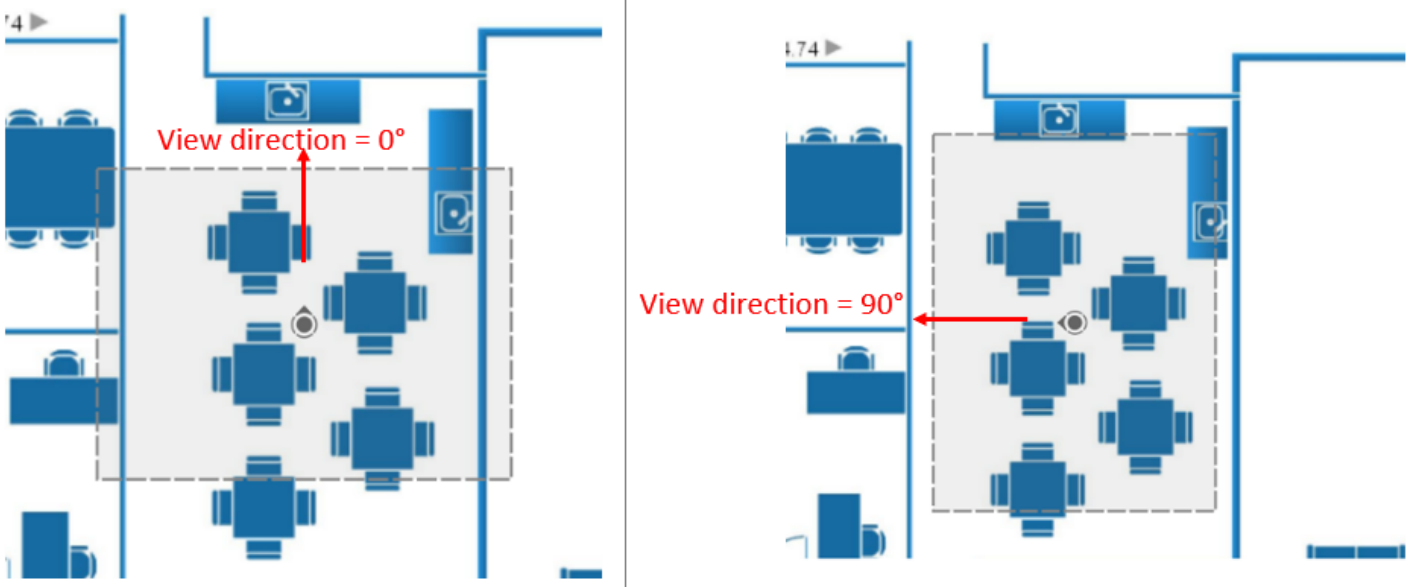

Sensorplan: cirkel met kijkrichtingspijl.

Richting en detectie
  • Werkplekken: juiste richting voor individuele telling, maximaal tien per sensor.
  • Vergaderruimtes: volledige dekking.

Vervolgstappen

Controleer PointGrab-hardware- en netwerkvereisten vóór PointGrab installeren.
