Moeilijkheidsgraad: expert
Inhoud
Leerdoelen
Na het lezen van dit artikel kun je:
- De omgeving voorbereiden
- Deurtelsensoren installeren
- Correcte installatie controleren
Tabs telt geopende deuren/ramen per dag. Tellers resetten om middernacht.
Installatiechecklist: Checklist voor hardware-installatie.
Tape-instructies: Tabs-installatiehandleiding
Vereiste: gateway
LoRa-hub vóór sensoren installeren; zie Installatiehandleidingen voor LoRa-gateways en hubs voor informatie.
Sensorinstallatie
Voorbereiding
Controleer locatievereisten
- Zo hoog mogelijk op deur plaatsen
Markeer op Je sensorplan voorbereiden alle sensoren en afwijkingen van standaardplaatsing
Sensor voorbereiden

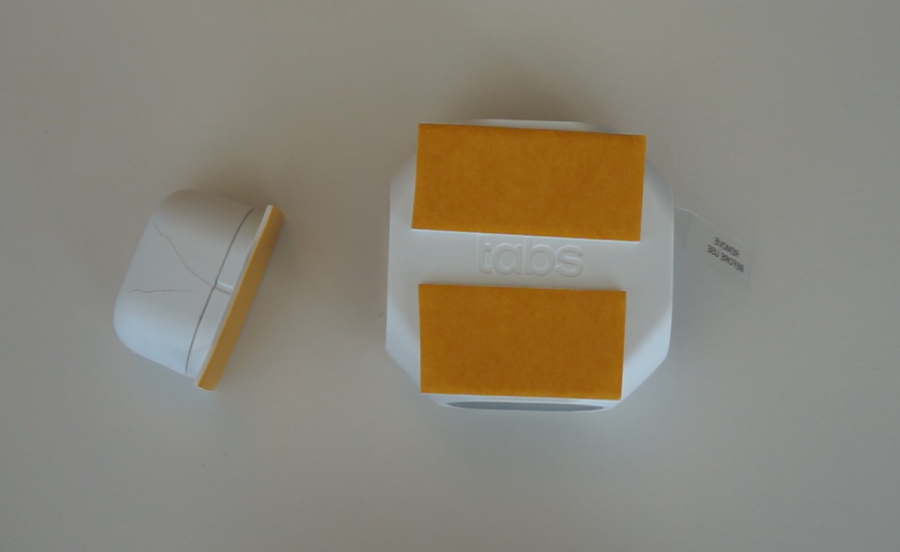

Twee stukken tape op zijde met tabs-reliëf.
Eén stuk op vlakke magneetzijde.
Opmerking
Geen tape op QR-codezijde
Sensorinstallatie
Volg sensorplan voor plaats.
Sensor/magneet mogen deur niet blokkeren.
Magneet op deur.
Sensor op kozijn, led naar magneet.
- Transparante batterijstrip verwijderen voor voeding, rood vak 2.
- Belangrijk: Montagevlak reinigen voor stofvrije hechting, met stofdoek.
- Na reinigen: Beschermlaag van tape verwijderenen sensor plaatsen.
- Vijf seconden stevig aandrukken
Herhaal drie stappen voor magneet.
5. ID’s op plan/Excel, laatste acht tekens van 58-/E8-nummer.
6. Plan met locaties als scan/foto naar Spacewell voor koppeling
Uitrollen in Workplace

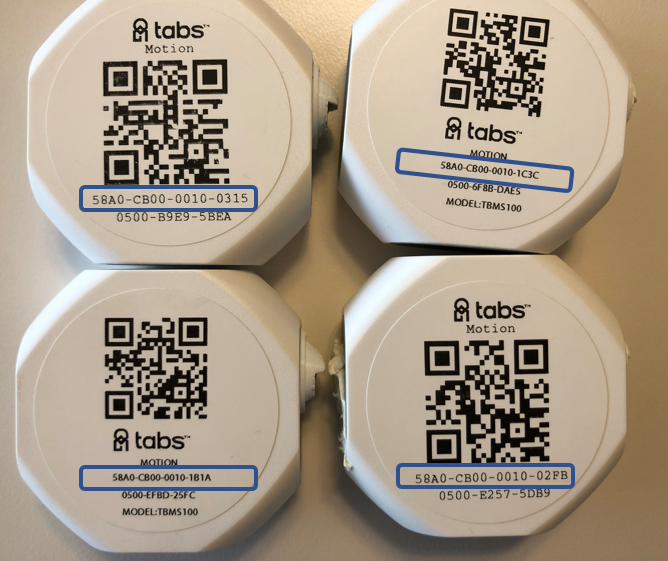

Device ID achterop; positie verschilt volgens versie.
58A0-CB00-0010-XXXX of E8E1-E100-010C-XXXX: koppelteken per twee tekens, dus 58-A0-CB-00-00-10-XX-XX of E8-E1-E1-00-01-0C-XX-XX.
Gegevens pas na volgend pakket, afhankelijk van Studio-upload en activiteit.
Nieuw apparaat in Studio
- Ga naar omgeving (https://studio.cobundu.com ) en log in

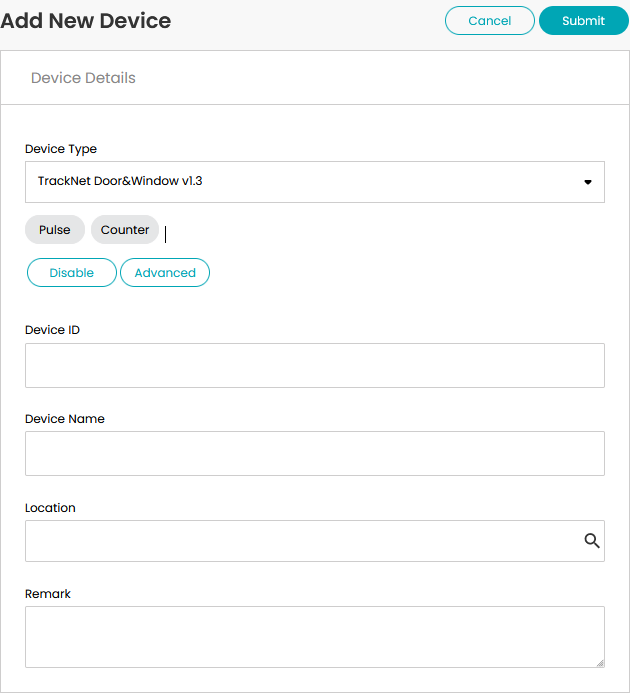

- Kies locatie en Add New Device
location > devices > new vult locatie in.
Kies Device Type TrackNet Door&Window v1.3, kanaal automatisch gekoppeld.
Voer Device ID in hoofdletters met koppeltekens per twee tekens in: 58A0-CB00-0010-XXXX wordt 58-A0-CB-00-00-10-XX-XX; E8E1-E100-010C-XXXX wordt E8-E1-E1-00-01-0C-XX-XX.
Herkenbare Device Name zoals klant_verdieping_ruimte.
Kies Location indien bekend, automatisch bij eerdere locatieselectie.
Linked Locations niet relevant.

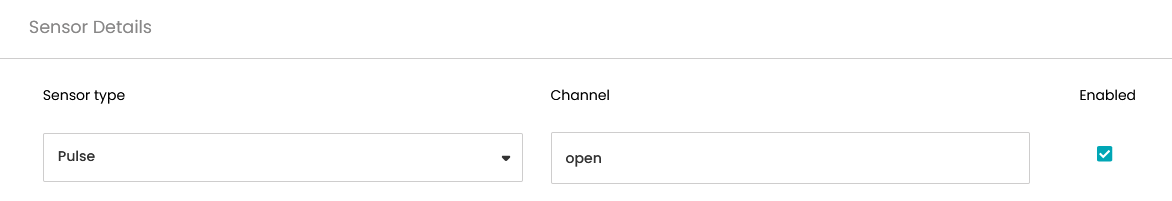

Correct type geeft Channel open en Type Pulse; zie Advanced.
Meerdere apparaten: Sensorbeheer .
Kwaliteitscontrole

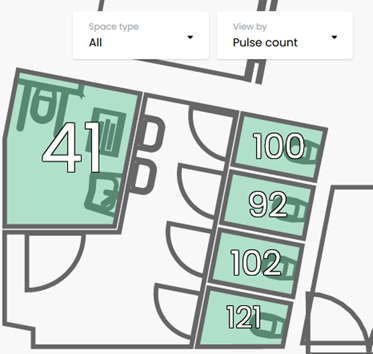

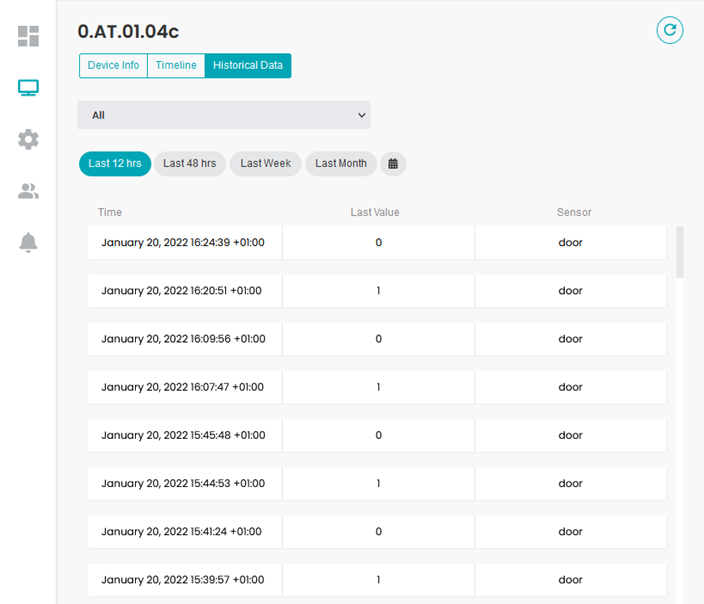

Op liveplattegronden, bijvoorbeeld Workplace web (Go) en De Workplace-app, loopt teller bij openen op. In Studio- Sensorbeheerverschijnen 0+1+0+1.
Alleen overgang 0 naar 1 telt, dus alleen openen .

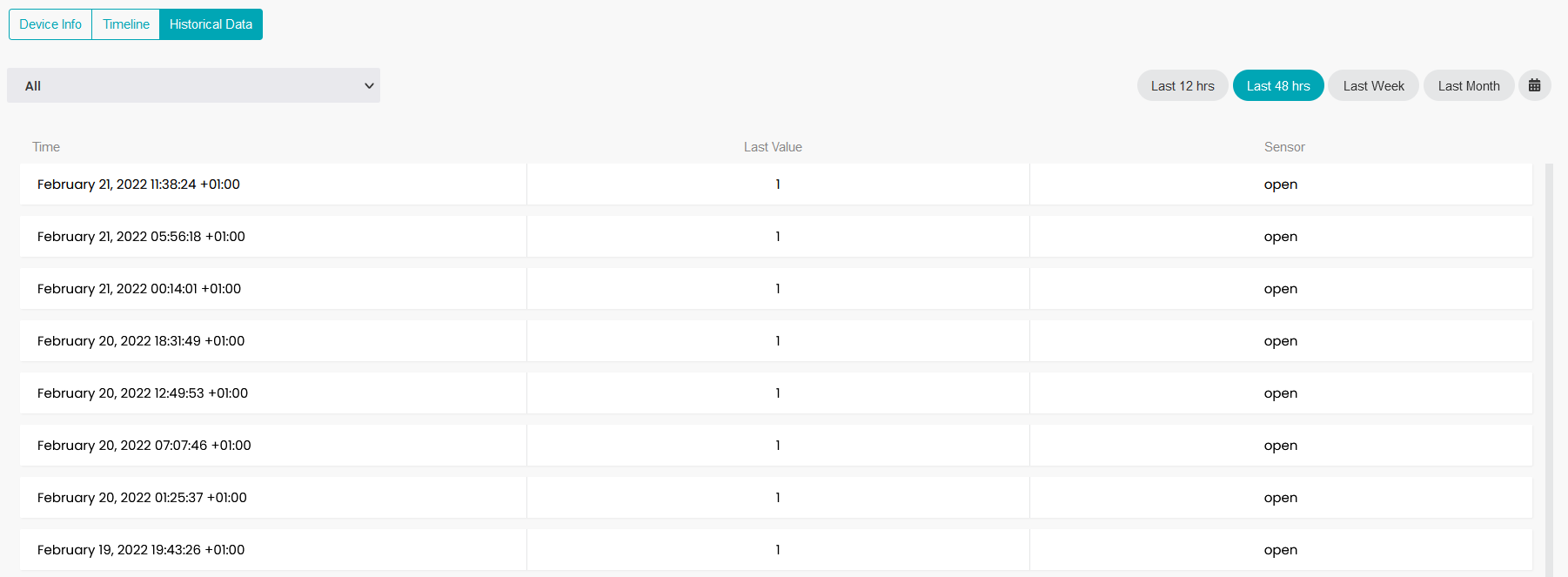

Heartbeats zoals 1+1+1 niet verwarren met echte 0+1+0+1. Zie Sensorstatus bewaken
Deze sensor verstuurt alleen heartbeats, geen detectiegegevens:
