Moeilijkheidsgraad: beginner
Inhoud
Leerdoelen
Na het lezen van dit artikel kun je:
- Tabs-bewegingssensoren in vergaderruimtes installeren
Vereisten
Opmerking
LoRa-hub eerst installeren; zie Installatiehandleidingen voor LoRa-gateways en hubs voor informatie.
- Je sensorplan voorbereiden met maten en posities is voltooid.
Benodigd aantal bepalen
- Controleer de voorwaarden:
Plafond 2,15–4 m
- Lengte >4 m OF breedte >4 m
- Meer dan één sensor nodig bij overschrijding van één detectiegebied

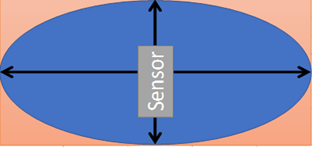

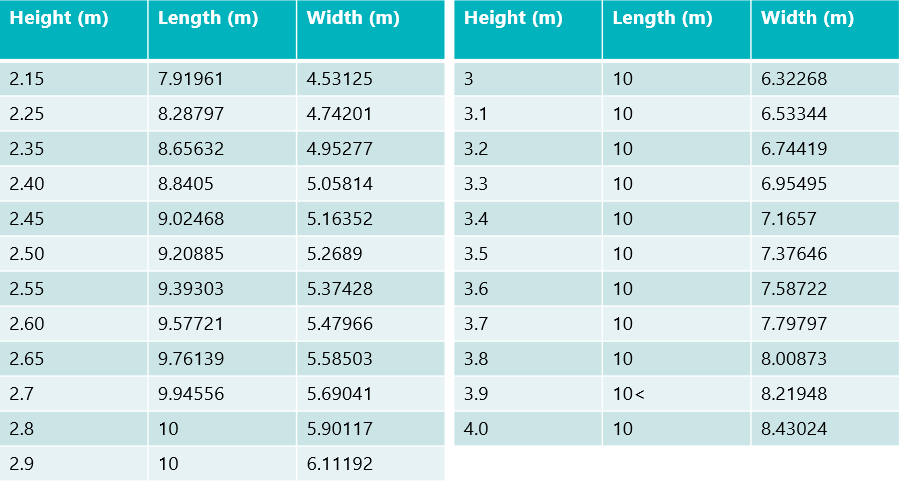

- Controleer het detectiegebied. Bij overschrijding meerdere sensoren; overleg met Spacewell-implementatieconsultant.
|
|
- Benodigdheden: Checklist voor hardware-installatie
- Bij veel sensoren eventueel Batchimportbestand vóór installatie voorbereiden
- Informeer gebruikers over werkzaamheden.
Installatie
Info
Bij afwijkingen contact met Spacewell; foto’s/tekeningen helpen.

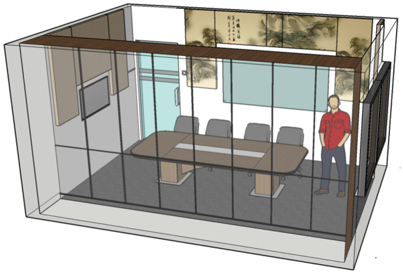

1. Locatie
- Ga naar de vergaderruimte

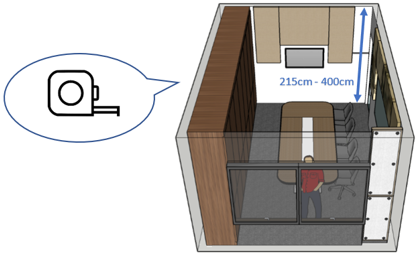

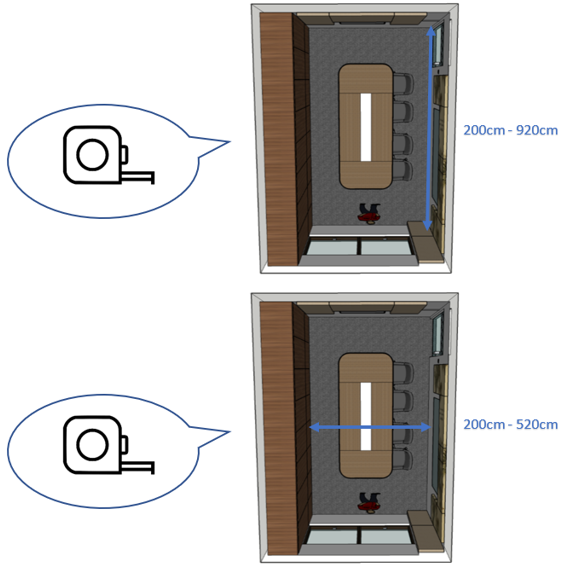

- Controleer plafondhoogte
Plafond tussen 2,15 en 4 m
- Lengte >4 m OF breedte >4 m
2. Vereisten
Bij overschrijding van één detectiegebied meerdere sensoren. Raadpleeg consultant.
Voorbeeld hieronder bij 2,5 m hoogte

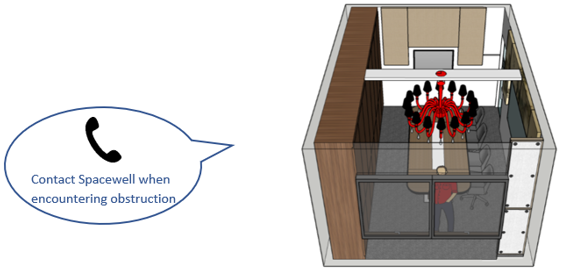

3. Obstakels
4. Uitpakken

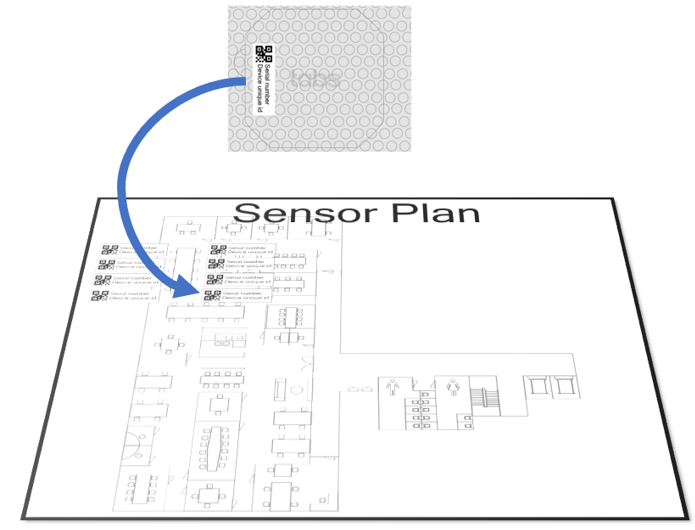

- Uitpakken en posities vastleggen
- Sticker op plan of Excel; zie Batchimportbestand vóór installatie voorbereiden)
|
|
5. Tape
- Uit verpakking nemen

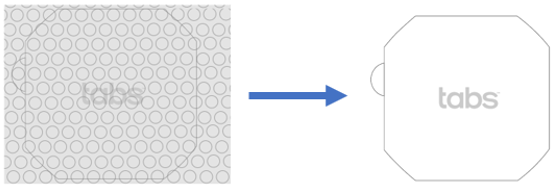

- Tapeplaatsing
7. Plaatsen

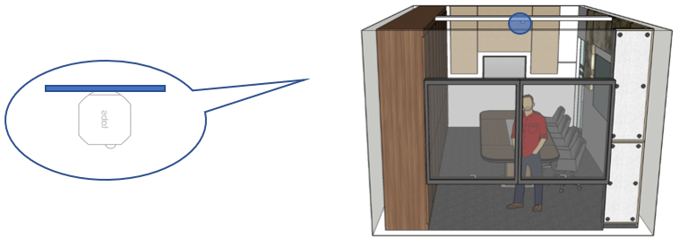

Midden op plafond, lange sensorzijde parallel aan korte ruimtezijde
|
|

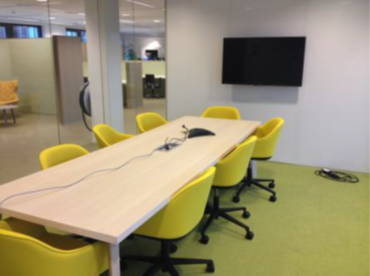

Voorbeelden
Uitzonderingen
Consultant beoordeelt afwijkende mogelijkheden.
Buiten richtlijnen geen nauwkeurigheidsgarantie.

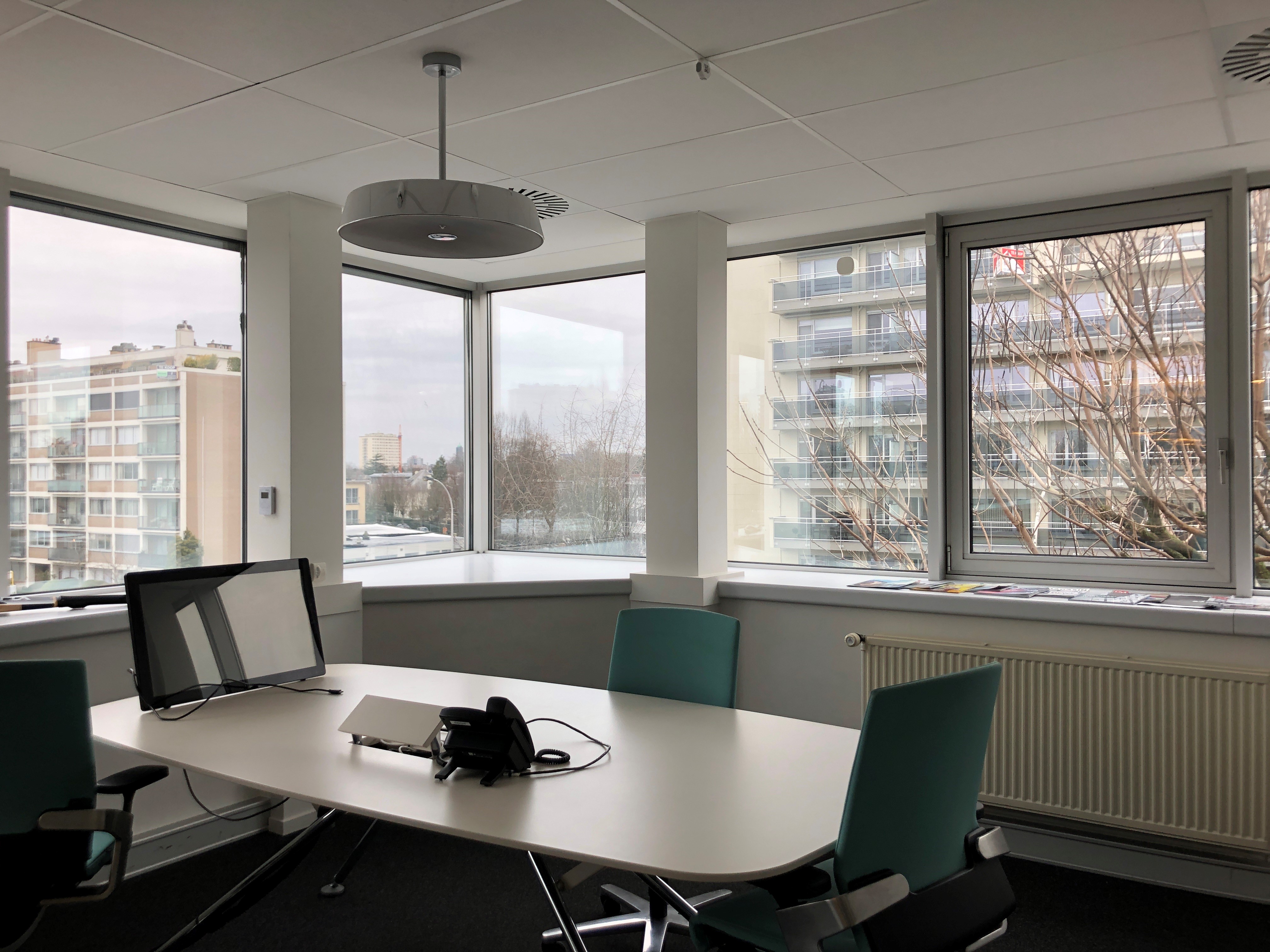

Voorbeelden uitzonderingen

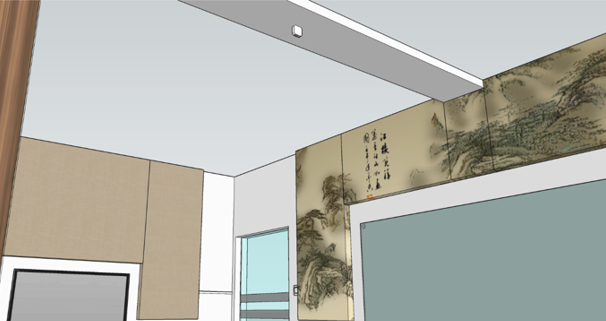

1. Obstakel midden in ruimte
2. In dit voorbeeld alleen bezetting, geen individuele aanwezigheid meetbaar. Personentelsensoren kunnen volgens behoefte helpen.
Tips
- Geen tape op QR-zijde
- Naar beneden, weg van warmte/koude zoals HVAC
Eerdere fouten:
- Sensoroog bij metalen steun
- Vergaderruimtesensor richting deur
- Installatie op bouwplaats
Uitrollen

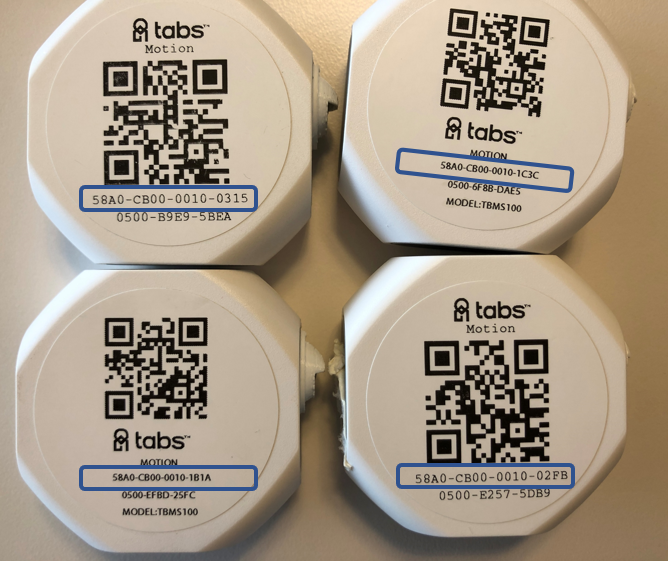

ID achterop; positie versieafhankelijk.
58A0-CB00-0010-XXXX of E8E1-E100-010C-XXXX omzetten naar 58-A0-CB-00-00-10-XX-XX of E8-E1-E1-00-01-0C-XX-XX.

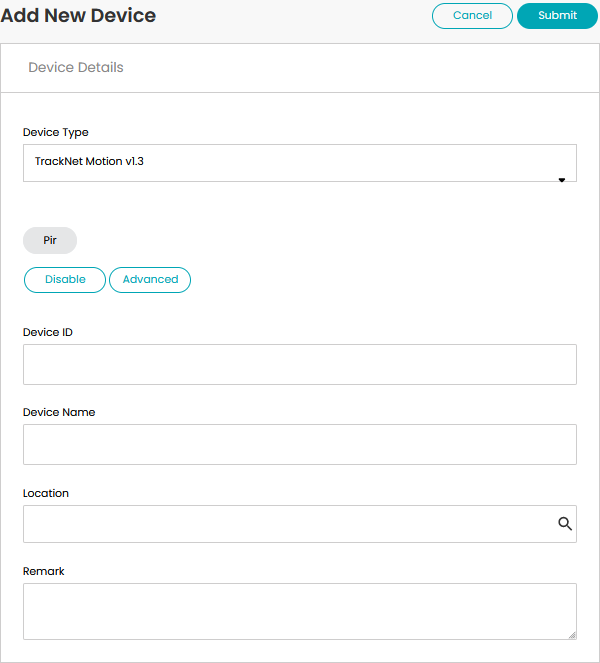

Nieuw apparaat in Studio
- Ga naar omgeving (https://studio.cobundu.com ) en log in
- Kies locatie en Add New Device
location > devices > new vult locatie in.
Kies Device Type TrackNet Motion v1.3, automatisch kanaal.
Voer Device ID in hoofdletters met koppelteken per twee tekens in: 58-A0-CB-00-00-10-XX-XX of E8-E1-E1-00-01-0C-XX-XX voor de genoemde stickerformaten.
Herkenbare Device Name zoals klant_verdieping_ruimte.
Kies Location indien bekend, vooraf gekozen automatisch.
Linked Locations niet relevant.

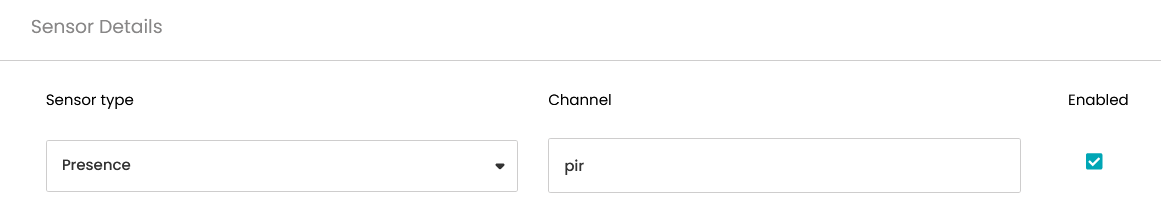

Type Presence en Channel PIR automatisch; zie Advanced.
Meerdere apparaten: Apparaten configureren: toevoegen, verwijderen, importeren en exporteren.
Kwaliteitscontrole
Controleer installatie/configuratie via Kwaliteitscontrole voor bezettings- en benuttingssensoren
Vervolgstappen
Na gegevensontvangst: Space Monitor configureren
Bij problemen: Tabs-probleemoplossing
