Moeilijkheidsgraad: beginner
Inhoud
Leerdoelen
Na het lezen van dit artikel kun je:
- Tabs installeren in ruimtes kleiner dan 4 × 4 m
Vereisten
Opmerking
LoRa-hub eerst installeren; zie Installatiehandleidingen voor LoRa-gateways en hubs voor informatie.
- Je sensorplan voorbereiden met maten en posities is voltooid.
Benodigd aantal bepalen
- Ruimte kleiner dan 4 × 4 m

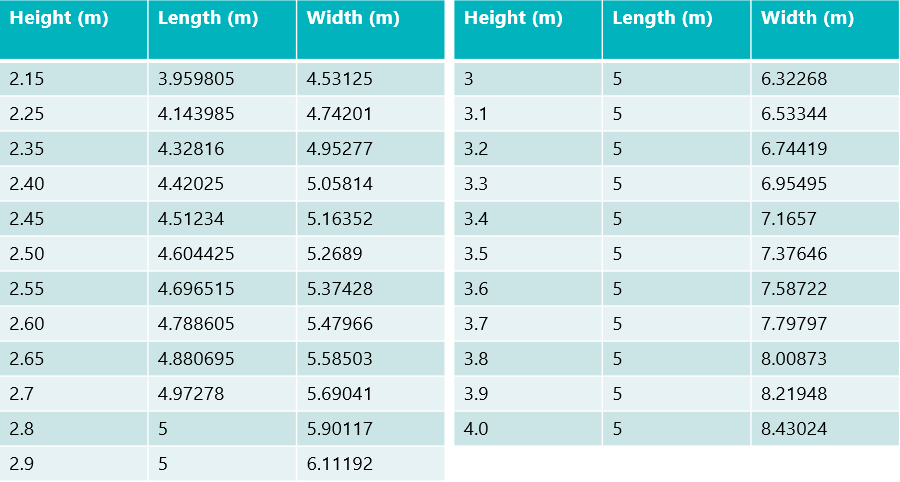

- Plafond 2,15–4 m
|
|
|
- Benodigdheden: Checklist voor hardware-installatie
- Bij veel sensoren eventueel Batchimportbestand vóór installatie voorbereiden
- Informeer gebruikers over werkzaamheden.
Installatie
Info
Bij afwijkingen contact met Spacewell; foto’s/tekeningen helpen.
1. Locatie
- Ga naar ruimte
2. Vereisten

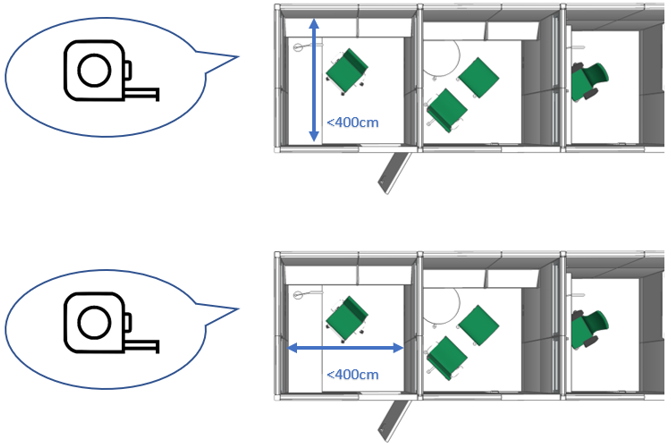

- Lengte en breedte elk <4 m. Anders vergaderruimte-instructies.

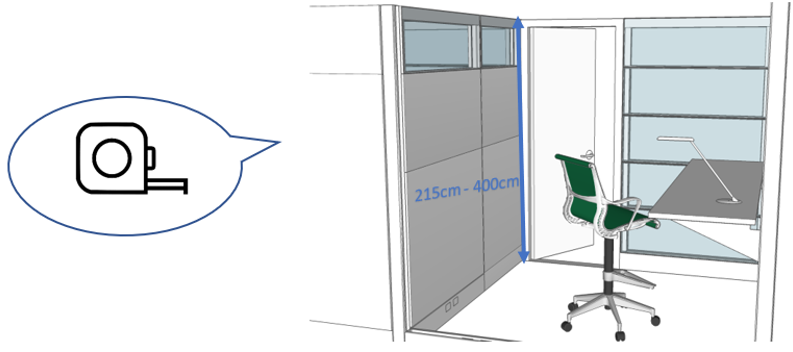

- Plafond 2,15–4 m

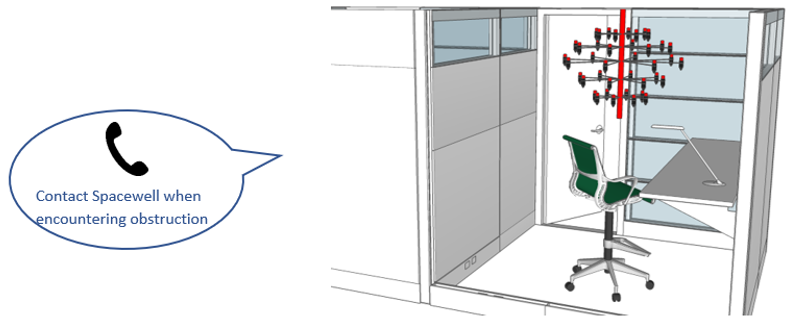

3. Obstakels
4. Uitpakken
- Uitpakken en posities vastleggen

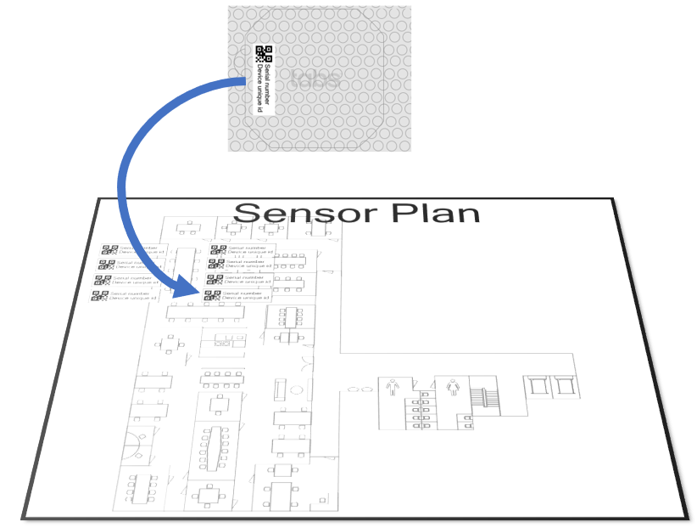

- Sticker op plan of Excel; zie Batchimportbestand vóór installatie voorbereiden)
|
|

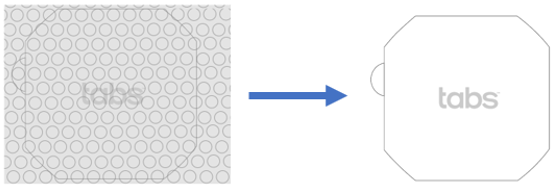

5. Tape
- Uit verpakking nemen
- Tapeplaatsing
|
|
7. Plaatsen

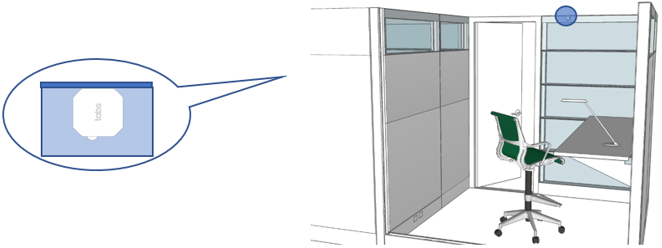

Midden op plafond, lange sensorzijde parallel aan korte ruimtezijde
|
Bovenaanzicht |
Zijaanzicht |

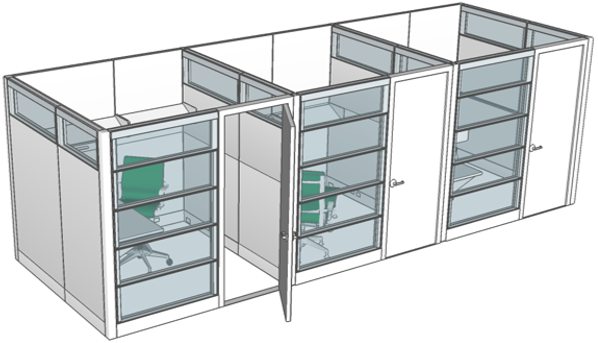

Voorbeelden
|
|
Uitzonderingen
Consultant beoordeelt afwijkende mogelijkheden.
Buiten richtlijnen geen nauwkeurigheidsgarantie.
Voorbeelden uitzonderingen

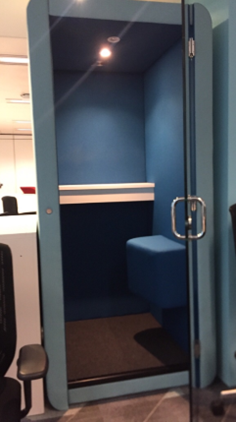

1. Volledig glazen telefooncel

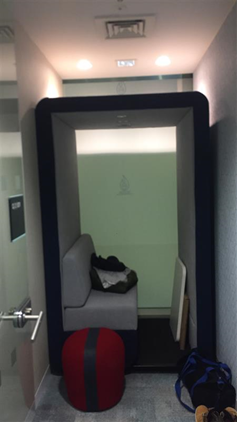

2. Stoffen concentratieruimte: eventueel onder tafel, met risico op fout-positieven bij open deur.

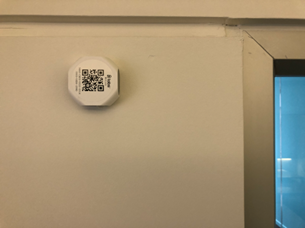

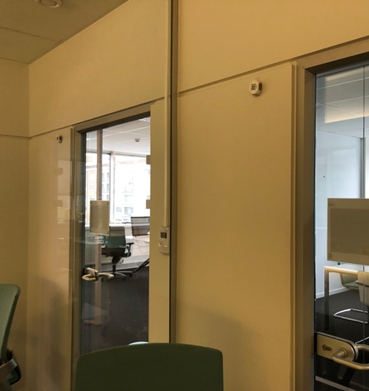

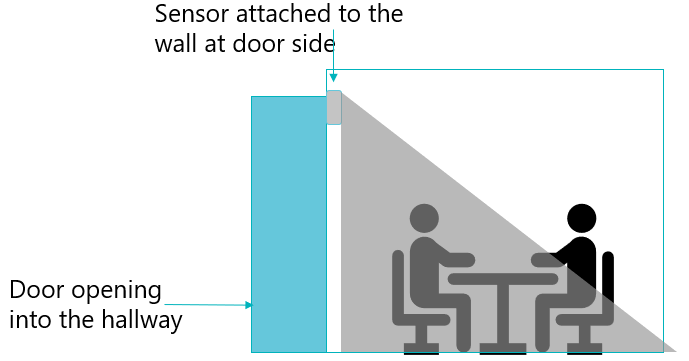

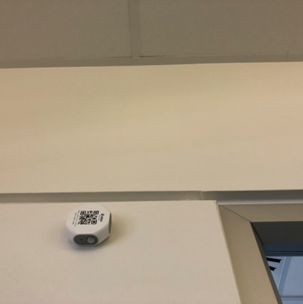

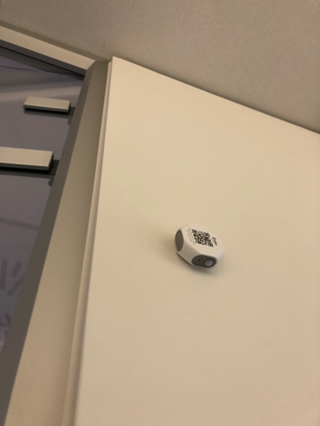

3. Moeilijk ontwerp: op deurwand naar binnen richten
Tips
- Geen tape op QR-zijde
- Naar beneden, weg van warmte/koude zoals HVAC
Eerdere fouten:
- Sensoroog bij metalen steun
- Richting deur
- Installatie op bouwplaats
Uitrollen

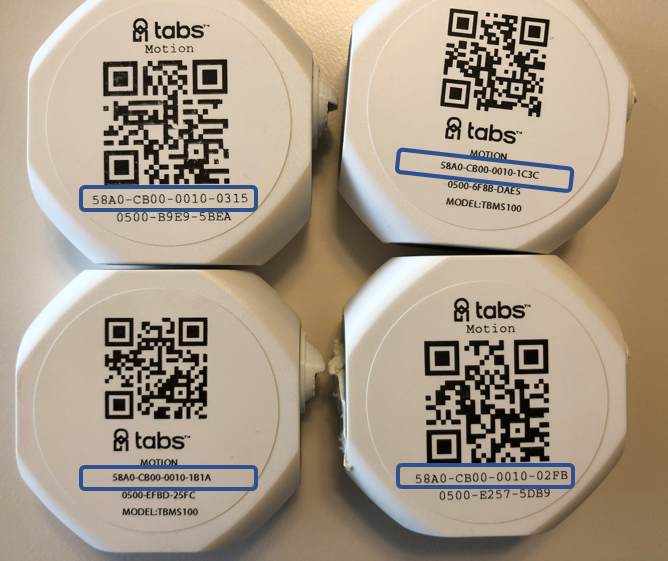

ID achterop; positie versieafhankelijk.
58A0-CB00-0010-XXXX of E8E1-E100-010C-XXXX omzetten naar 58-A0-CB-00-00-10-XX-XX of E8-E1-E1-00-01-0C-XX-XX.

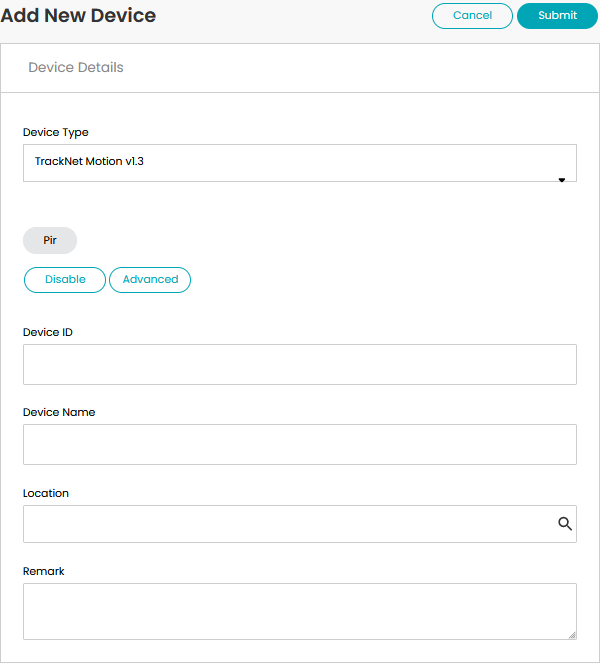

Nieuw apparaat in Studio
- Ga naar omgeving (https://studio.cobundu.com ) en log in
- Kies locatie en Add New Device
location > devices > new vult locatie in.
Kies Device Type TrackNet Motion v1.3, automatisch kanaal.
Voer Device ID in hoofdletters met koppelteken per twee tekens in: 58-A0-CB-00-00-10-XX-XX of E8-E1-E1-00-01-0C-XX-XX voor de genoemde stickerformaten.
Herkenbare Device Name zoals klant_verdieping_ruimte.
Kies Location indien bekend, vooraf gekozen automatisch.
Linked Locations niet relevant.

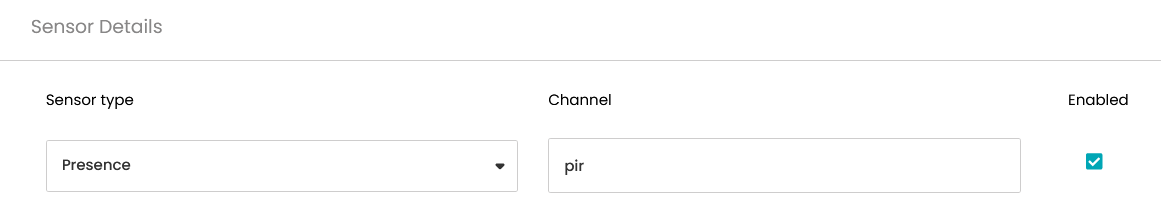

Type Presence en Channel PIR automatisch; zie Advanced.
Meerdere apparaten: Apparaten configureren: toevoegen, verwijderen, importeren en exporteren.
Kwaliteitscontrole
Controleer installatie/configuratie via Kwaliteitscontrole voor bezettings- en benuttingssensoren
Vervolgstappen
Na gegevensontvangst: Space Monitor configureren
Bij problemen: Tabs-probleemoplossing
