Moeilijkheidsgraad: expert
Leerdoelen
Na het lezen van dit artikel kun je:
- PointGrab-apparaten met PoE of wifi installeren
Controleer eerst Xovis-hardware- en netwerkvereisten vóór installatie.
Maak vooraf een plan zodat iedereen de juiste plek kent: Installatielocatie voor Xovis.

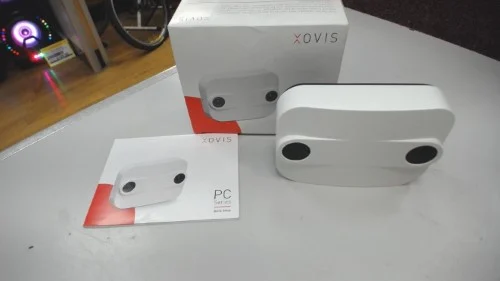

Uitpakken
Inhoud:
- Apparaat met lensbescherming
- Witte kap
- Informatieboekje
Opmerking
Eerste wifi-configuratie vereist LAN/ethernet én bereik van het gewenste wifi-netwerk.
Zorg tijdelijk voor een LAN-aansluiting op zo’n plek.
Montage

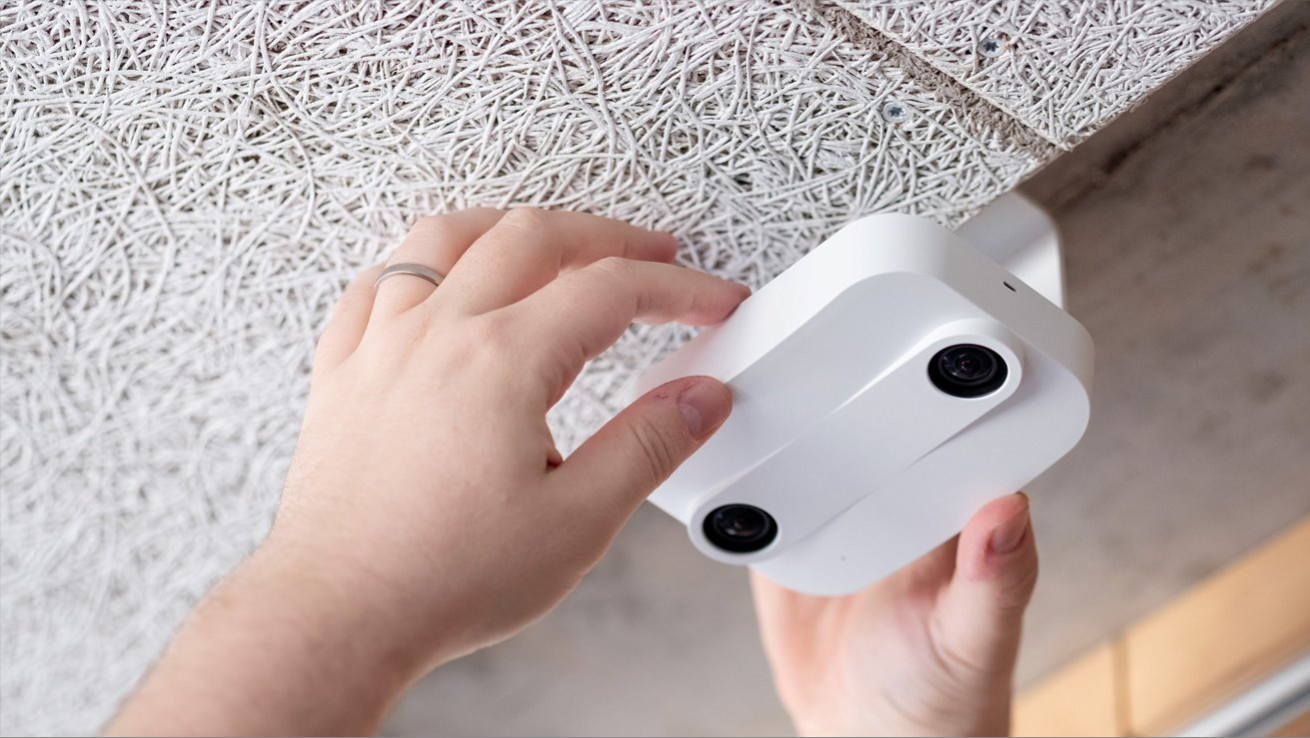

Plaats volgens sensorplan aan plafond of wand. Volg exacte locaties en specificaties.
Info
Noteer sensor-ID/MAC in formaat XX:XX:XX:XX:XX:XX ter plaatse in Excel.
Info
Fotografeer vóór montage de achterkant van elke sensor als controle bij typefouten.
Montageplaat of wand-/plafondbeugel?
Beide als accessoire verkrijgbaar.
Afhankelijk van plafondtype kan zonder extra plaat; sla stap 1 dan over.

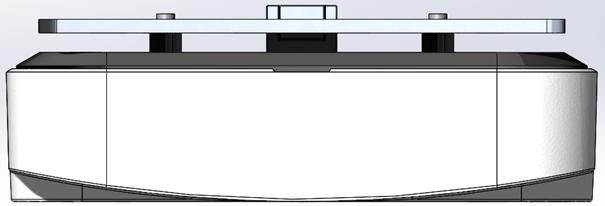

- Monteer plaat/beugel met vier M4-schroeven passend bij plafondmateriaal.
Info
Bevestiging moet viermaal het apparaatgewicht dragen, voor de sensor 20 N.

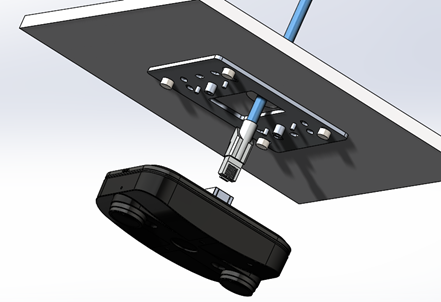

- Ethernetkabel door achterste opening en aansluiten.

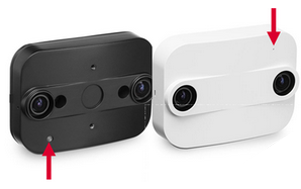

Ledstatus tijdens installatie:
- Groen: PoE-voeding.
- Oranje of groen knipperend: apparaat draait
Meer over ledkleuren: https://onespacewell.atlassian.net/wiki/spaces/KB/pages/4357489691/Xovis+troubleshooting#Xovis-sensor-LED-colors
Info
Kap zo plaatsen dat de led zichtbaar blijft.

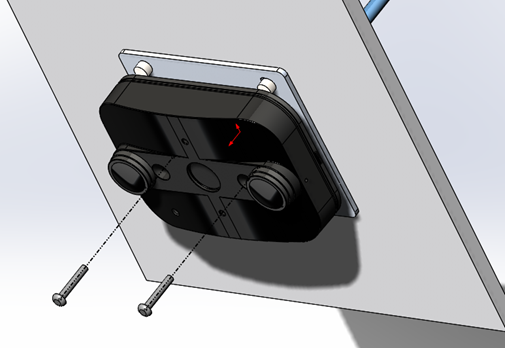

- Sensor op plaat met twee M4x25-schroeven met zeskantige meervoudige binnenaandrijving, flens en bolkop vastzetten.

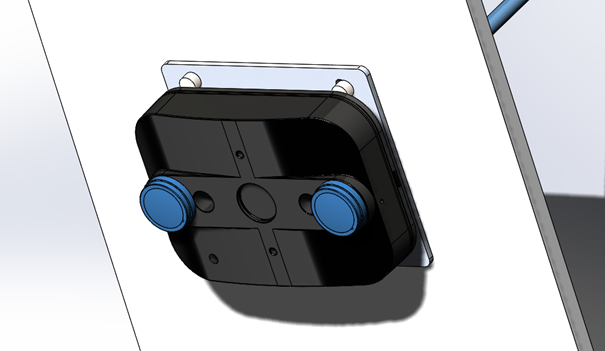

- Blauwe/zwarte lensstofkapjes verwijderen en kap vastklikken.

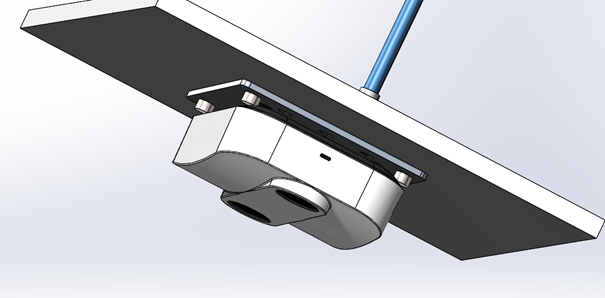

- Witte/zwarte afdekkap klikt na verwijderen stofbescherming over twee zijhaakjes.
Kwaliteitscontrole
Zonder configuratie in XOVIS en Workplace valt weinig te controleren.
Vervolgstappen
Meet na montage hoogte van vloer tot apparaat/kap; nodig voor configuratie.
Volg daarna Xovis configureren en vervolgens Kwaliteitscontrole voor bezettings- en benuttingssensorenom inrichting te controleren.
Bij problemen zie Probleemoplossing voor Xovis.
