Xovis configureren

Avatar
Laura CARBO

Moeilijkheidsgraad: expert

Inhoud

Leerdoelen

Na het lezen van dit artikel kun je:

  • Apparaat configureren
  • Aan Workplace-locatie koppelen

Configuratie en Studio-uitrol na Xovis installeren.

Meer platforminformatie in het https://spacewell.atlassian.net/wiki/pages/createpage.action?spaceKey=KB&title=Xovis%E2%84%A2%20Platform%20%28SW%20internal%29&linkCreation=true&fromPageId=291047256 handboek.

Opmerking

Eerste wifi-configuratie via LAN én bereikbaar doelwifi.

Tijdelijk LAN op die plek nodig.

Sensor configureren

1. Tool openen

Xovis Configuration Tool
  1. Computer via ethernet op zelfde netwerk; bron noemt 12 V/1,5 A.

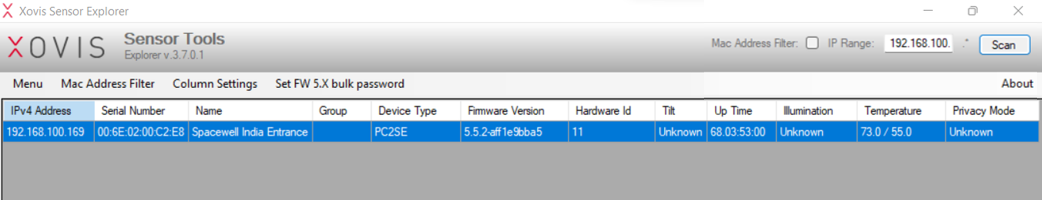

  2. Xovis-scanner of Advanced IP Scanner downloaden via Xovis Sensor Explorer: EXE dubbelklikken voor IP-bereik en apparatenlijst.
  3. Netwerk scannen
  1. MAC van doos vergelijken
  2. IP naar Chrome/Firefox voor DHCP-WebGUI

    1. Standaard Admin

    2. Wachtwoord via consultant of https://onespacewell.atlassian.net/wiki/spaces/KB/pages/4357490122/Xovis+Platform+SW+internal#Initial-Access-to-the-device
  3. Tool opent

Wizard met acht stappen:

  1. Region
  2. Date&Time
  3. Network Identification
  4. Privacy Mode
  5. Mounting height & tilt
  6. Image Setup
  7. Recalibration
  8. Setup Wizard Completed

Info

Wizard volgen of handmatig hieronder.

Na wizard ook Data Push in Singlesensor Settings instellen; zie https://onespacewell.atlassian.net/wiki/spaces/KB/pages/4357490122/Xovis+Platform+SW+internal#Data-Push-Configuration

2. General Settings

General Settings
  1. Regio kiezen
  2. Afgeleide tijd controleren

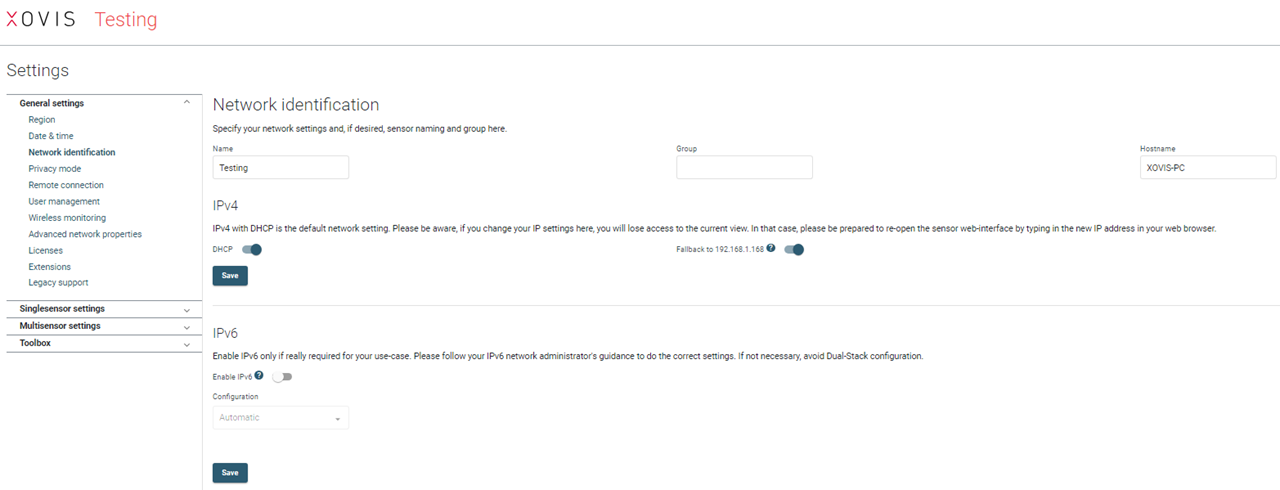

  3. Network identification:

    1. Naam met gebouw_verdieping_locatie voor Hub-herkenning

    2. IPv4: DHCP en Fallback aan
3. IPv4: DHCP en Fallback aan

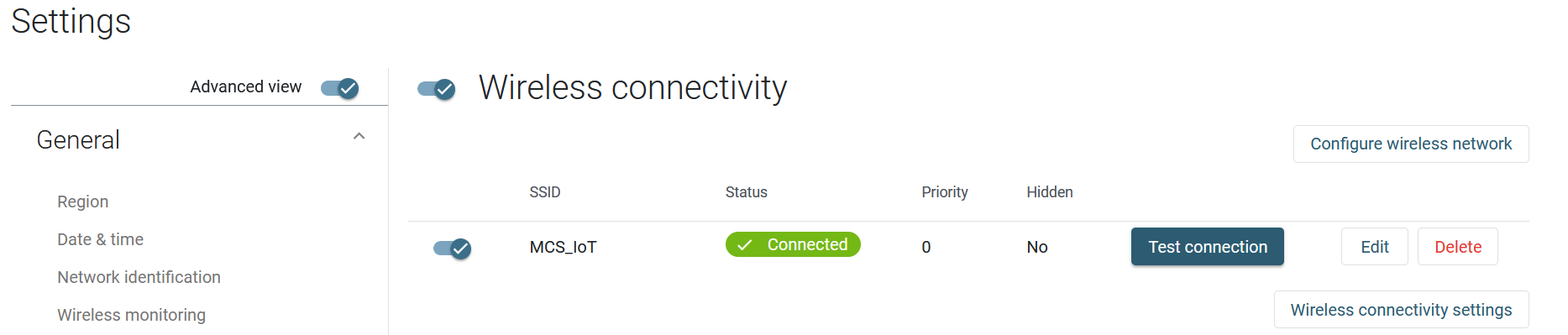

  1. Wifi-modellen:

    1. Configure wireless network

    2. Scannen
    3. Netwerk kiezen
    4. SSID/gegevens wijzigen
    5. Testen
  1. Privacy Mode voor eerste inrichting level 0

Opmerking

Nu niet wijzigen; terug naar 0 vereist Hardware-team.

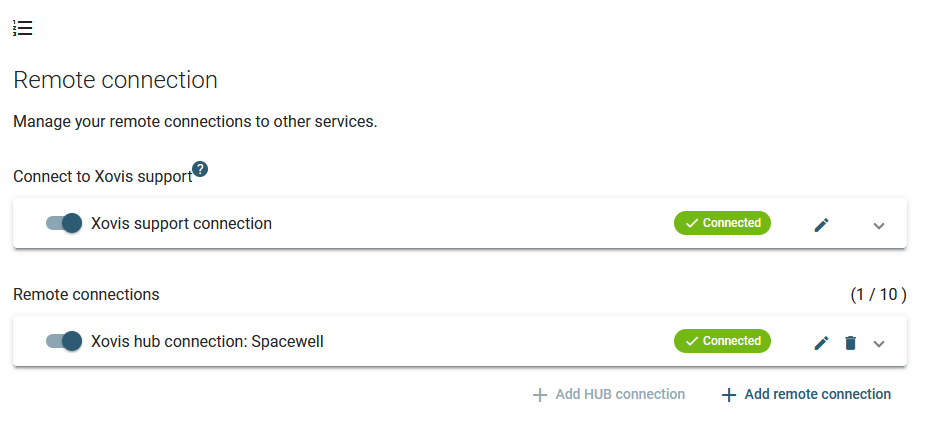

  1. Remote Connection: beide aan

    1. Connect to Xovis support voor leverancierstoegang bij problemen

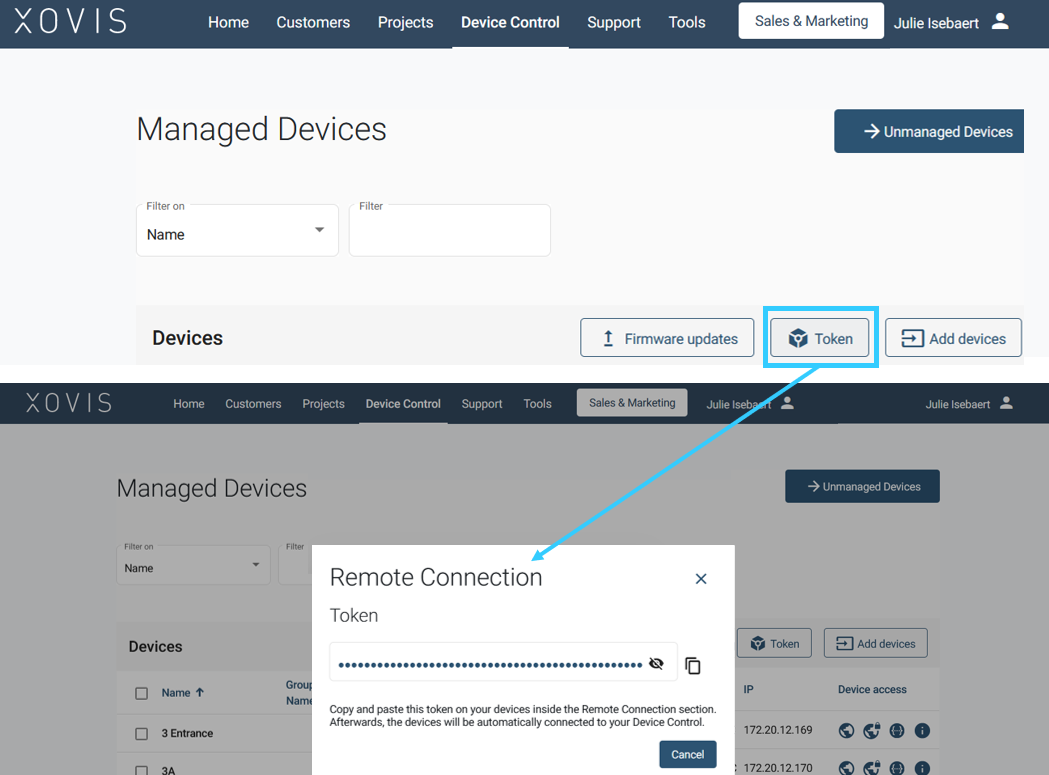

    2. Remote connections voor Hub-beheer; token uit Hub zoals afbeelding of Hardware vragen
  1. Wachtwoord wijzigen niet aanbevolen volgens bron
  2. Volgende subhoofdstukken overslaan met Next
6. Beide remote-opties aan

Xovis Hub-apparaten

Bij eerste voeding volgens verzendlijst, zie https://onespacewell.atlassian.net/wiki/spaces/WM/pages/4357802768/Hardware+Logistics#Overview-of-hardware-orders voor laatste link, MAC’s onder Unmanaged Devices controleren.

Pas zichtbaar na verbinding; eerder alleen handmatig managed toevoegen.

Bij weergave op Xovis Hub > Unmanaged deviceskun je aan klant koppelen en op afstand verder.

Info

Niet zichtbaar/niet handmatig mogelijk: Hardware vragen

3. Singlesensor Settings

1–2. Rotatie en beeld
  1. Rotation: werkbare afbeelding draaien

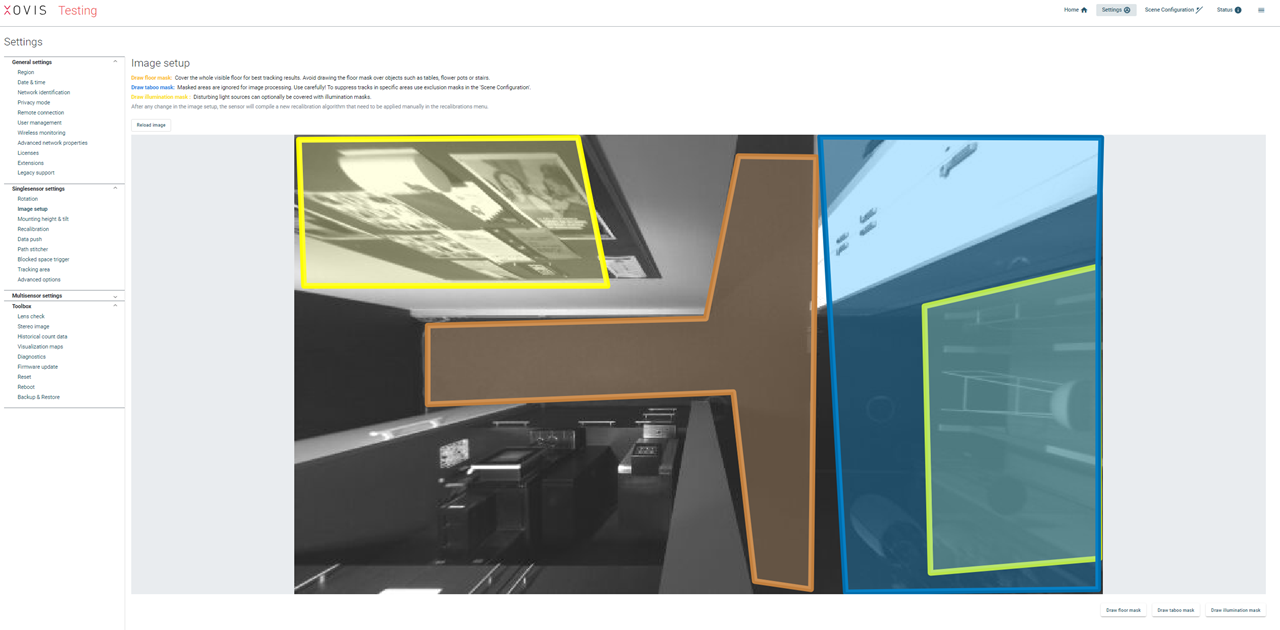

Floor Mask oranje, Taboo blauw, Illumination geel

Info

Floor Mask verplicht.

  1. Image setup: obstakels verkleinen gebied; dichtbij lens kan kwaliteit schaden, mits gewenste sector blijft gedekt.

    1. Rechtsonder tekenen, dubbelklik afronden

    2. Floor Mask: hele zichtbare vloer, geen tafels/bloempotten.

      1. Geen wanden

      2. Alleen gewenste vloer
      3. Meerdere masks exact overlappen
      4. Klik hoeken, versleep lijnen, dubbelklik laatste hoek.
    3. Taboo Mask: negeert verwerking van aangrenzende plekken; voorzichtig iets ruimer bij bijvoorbeeld spiegeling.

      1. Als afplakken van oog, bespaart verwerking

      2. Persoon in Taboo-zone raakt telling kwijt
    4. Illumination Mask: felle/donkere plekken uitsluiten van belichtingsmeting om overige tracking niet te vervormen.

      1. Verandert contrast

    5. Klik Save
    6. Na eerdere inrichting opnieuw Recalibration toepassen via Singlesensor Settings > Recalibration

Elke beeldwijziging maakt nieuwe kalibratie die handmatig moet worden toegepast.

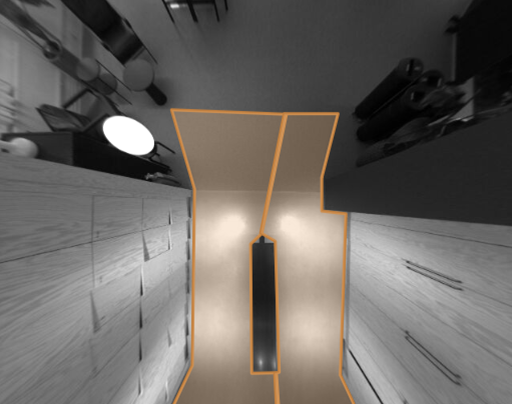

Voorbeeld: twee exact aansluitende/overlappende Floor Masks door bank middenin

Info

Exclusion mask voor beveiliging

3. Hoogte en helling

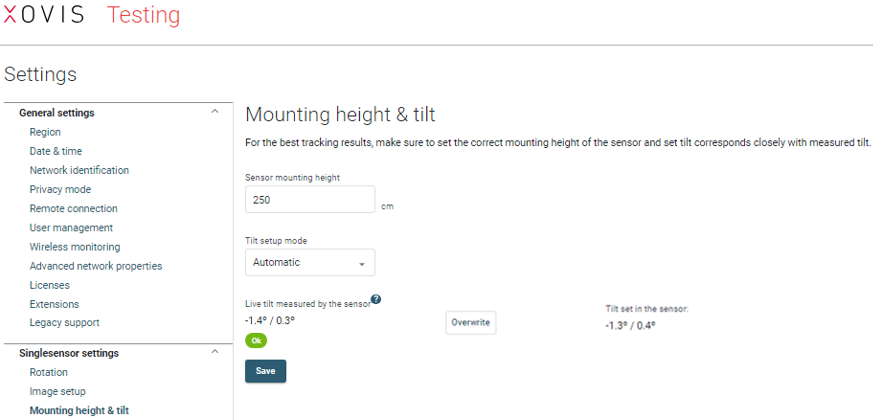

  1. Mounting Height & Tilt

    1. Vloer tot apparaat/kap meten

    2. Tilt Setup automatic, interne waterpas bepaalt of en hoeveel helling; binnen bereik geen probleem
    3. Live tilt measured → Overwrite, succes rechtsonder
Mounting Height & Tilt

4. Kalibratie

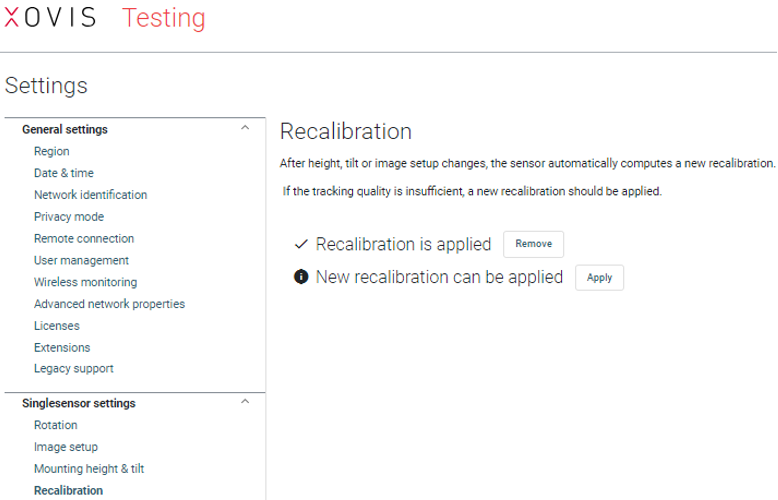

  1. Apply naast new calibration can be applied
Recalibration

5. Data Push

Zie https://onespacewell.atlassian.net/wiki/spaces/KB/pages/4357490122/Xovis+Platform+SW+internal#Data-Push-Configuration voor doorgifte naar Workplace.

  1. Overige subhoofdstukken Next

4. Scene Configuration

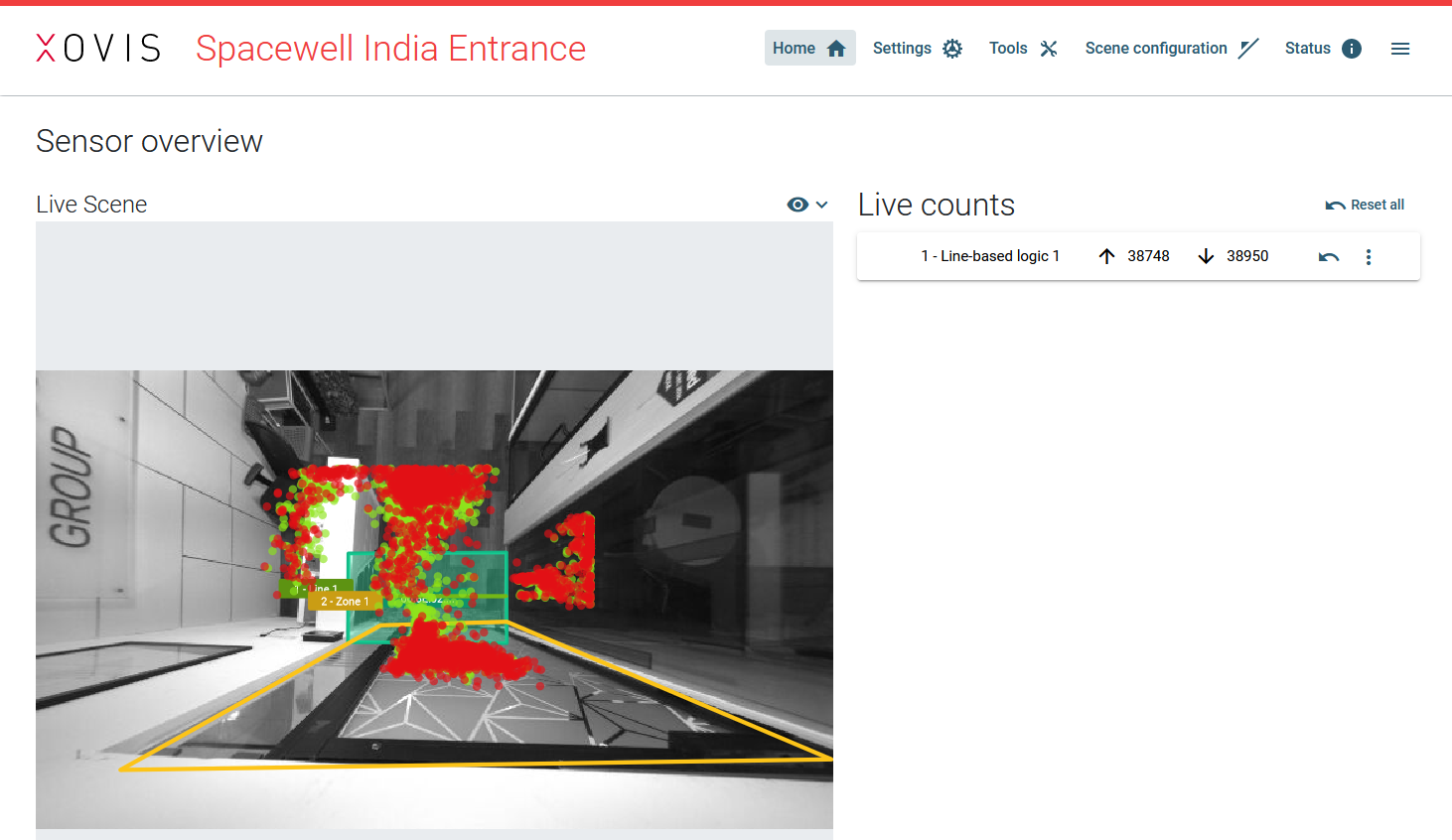

Home met Sensor Overview Live Scene na wizard

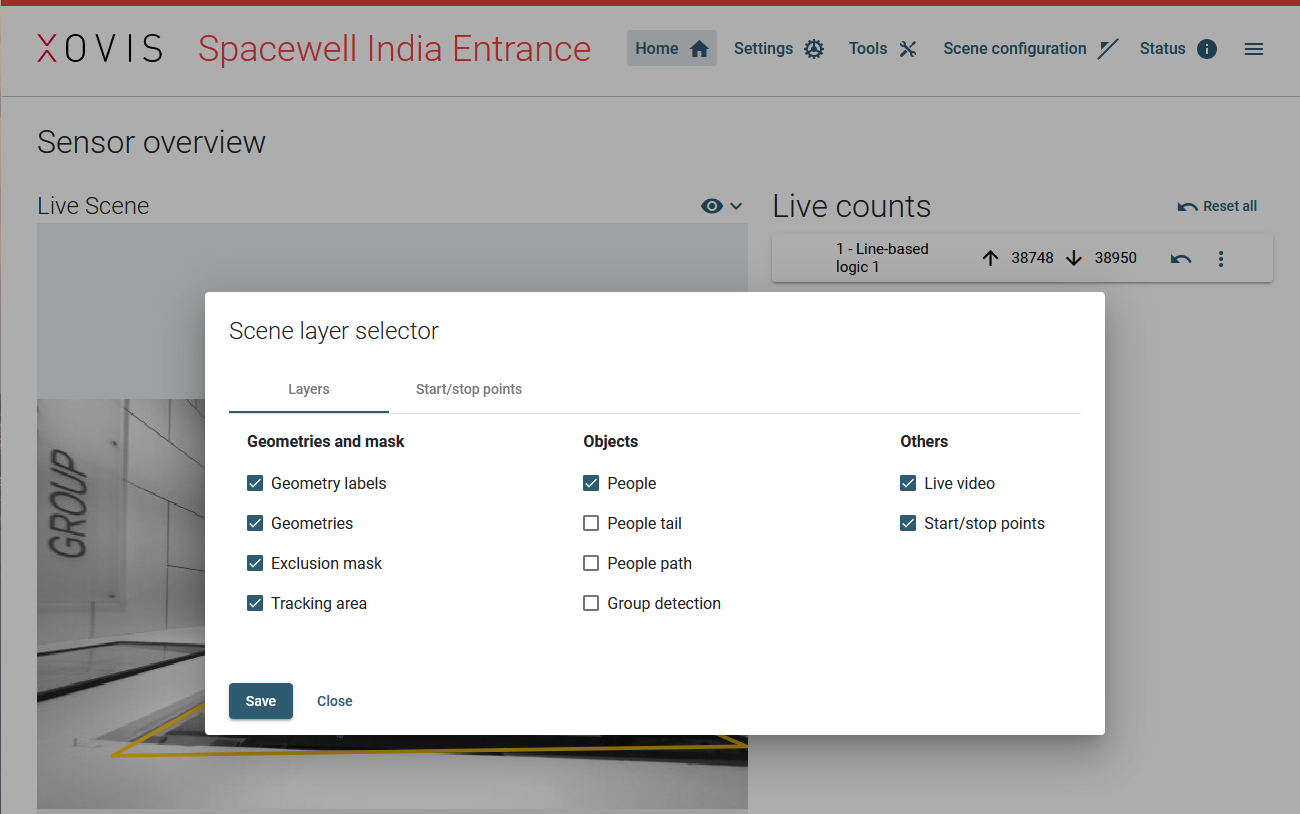

View/oog rechtsboven:

  • Tracking Area Layer: werkelijk detectiegebied; eromheen zichtbaar maar niet geteld, eventueel gebruikt voor volgen van in-/uitgaande personen

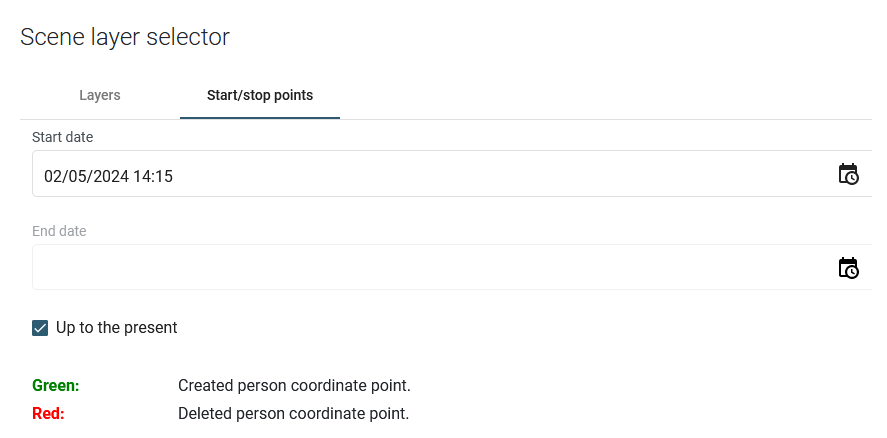

  • Start/stop points Layer, begindatum op Start/stop points-tab


Info

Laat zo lang mogelijk data verzamelen.

1–3. Virtuele tellijn
  1. Scene Configuration rechtsboven
  2. Draw Line

    1. Bij start-/stoppunten: lijn waar minst punten

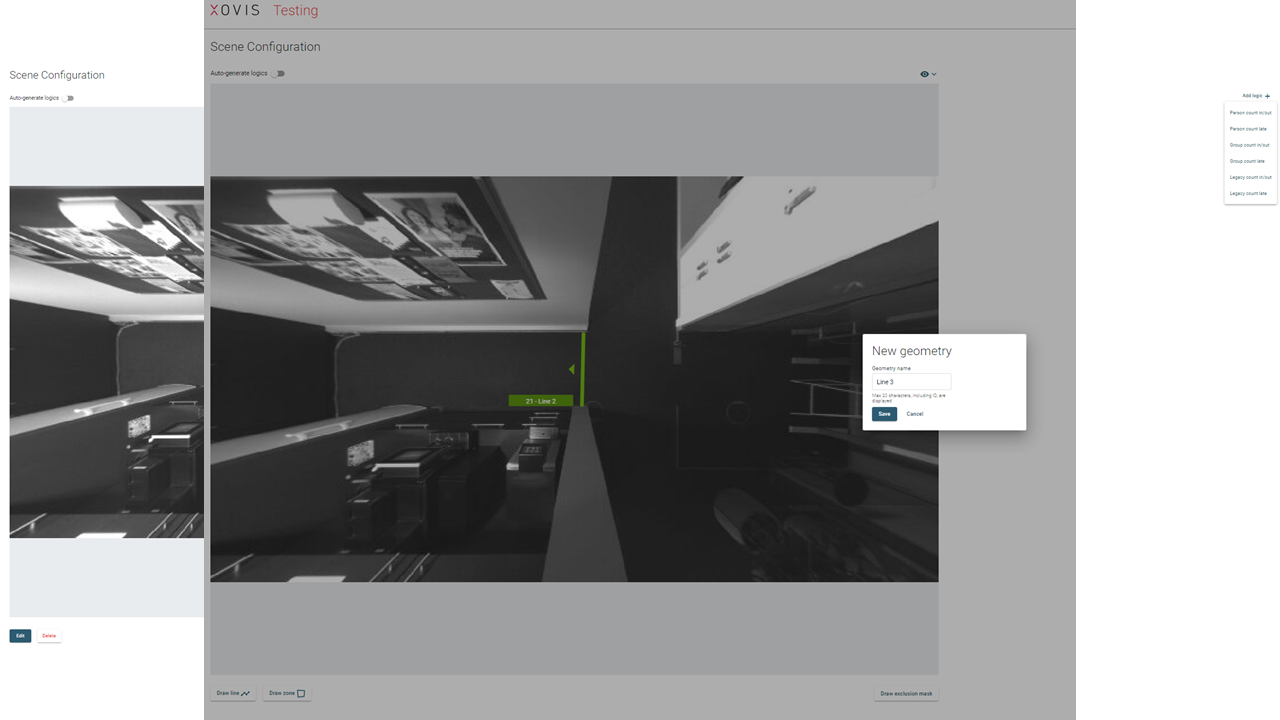

  3. Naam in New geometry

    1. Pijl naar te volgen locatie, Save/dubbelklik

    2. Edit voor omkeren

      1. Groene driehoek = IN

    3. Ook naam wijzigen via Edit
Virtuele tellijn

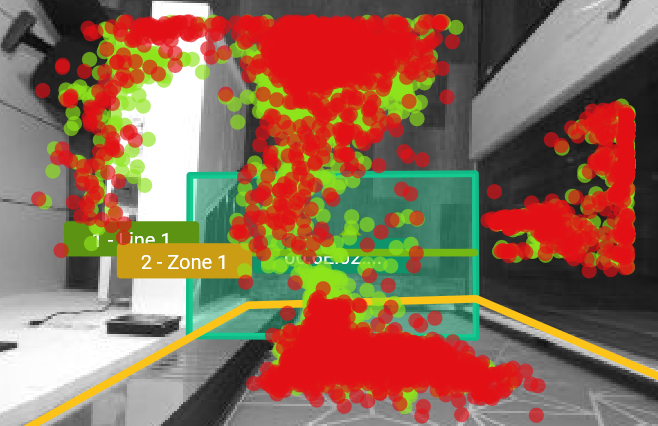

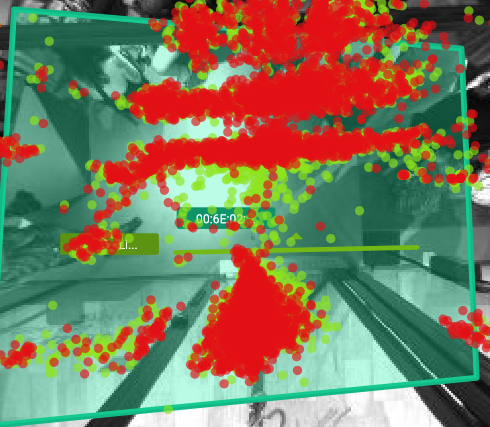

Voorbeelden met weinig start-/stoppunten


4. Logica

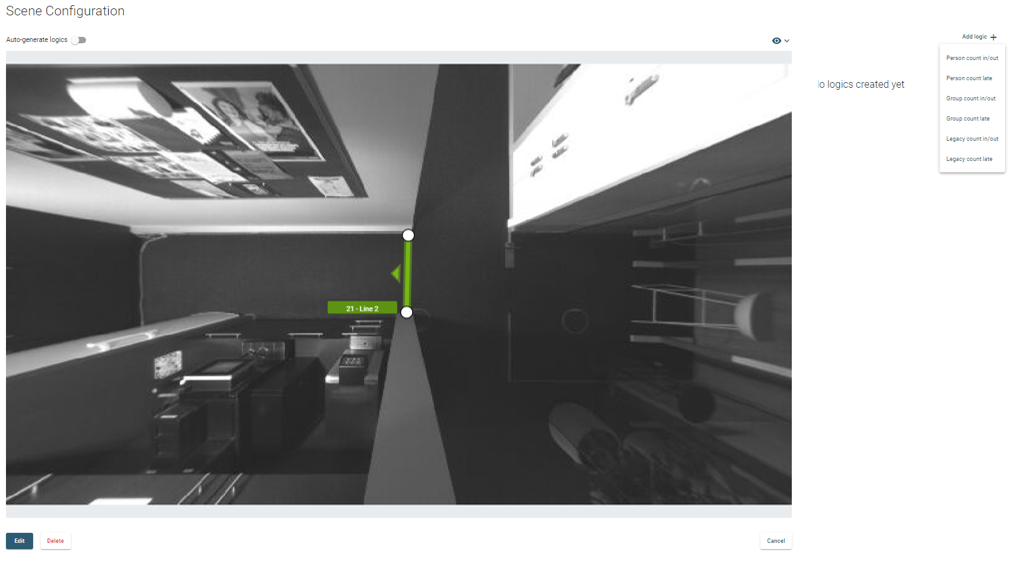

  1. Lijn → Add logic rechtsboven
Logica toevoegen
5. Person count in/out
  1. Selecteer, niets invullen, Save

5. Kwaliteitscontrole

Direct

Home Live Scene controleren

Laat iemand oversteken en controleer live


Info

Uitgebreid testen vóór laatste configuratiestap.

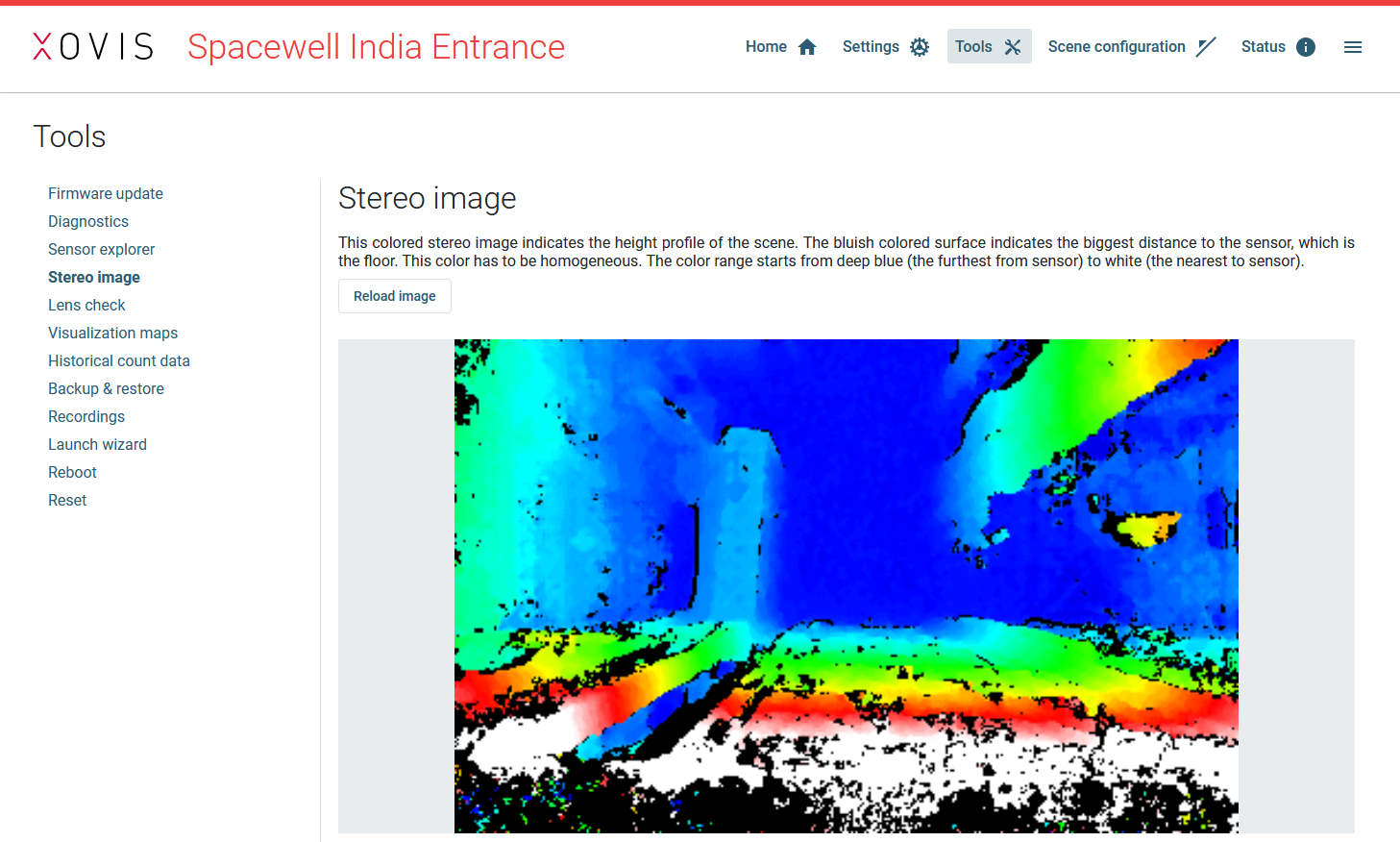

Tools > Stereo Image: vloer blauw bevestigt juiste hoogte; andere kleuren obstakels.

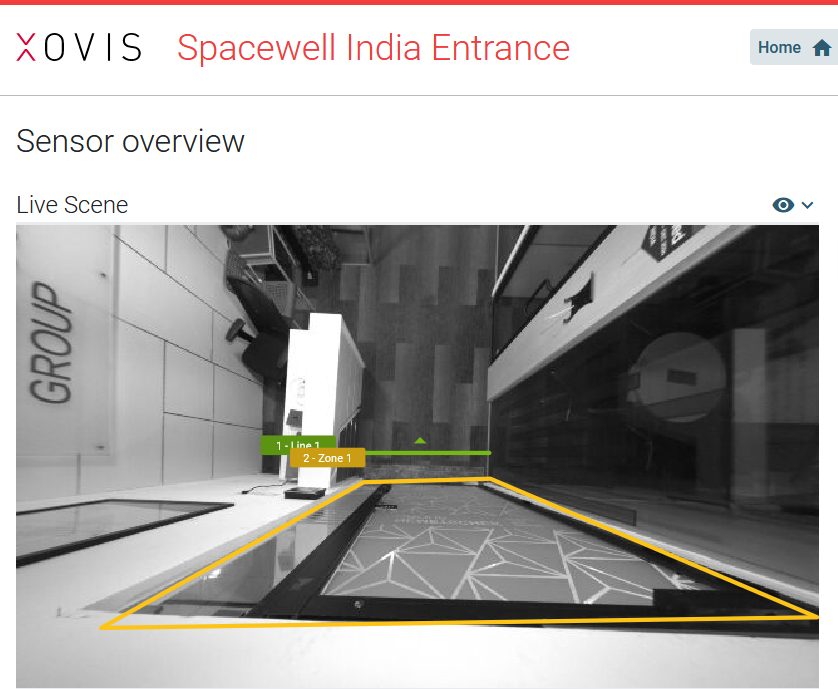

Vergelijk live/stereo
image-20240530-142811.png image-20240530-142720.png

Na enkele dagen

Start-/stoppunten vanaf vroegere datum bekijken voor minimaal verlies, lijn eventueel aanpassen.

Bij flikkerend licht/fog

  • waarschijnlijk verkeerde lichtfrequentie in Region
  • Wijzigen via Singlesensor > Advanced Option

Meer problemen: Probleemoplossing voor Xovis

Vervolgstappen

Voor data in Workplace sensoren daar uitrollen; zie Xovis uitrollen.
