Installatielocatie voor Xovis

Avatar
Laura CARBO

Moeilijkheidsgraad: expert

Inhoud

Leerdoelen

Na het lezen van dit artikel kun je:

  • XOVIS-plaatsing bepalen volgens detectiegebied, plafondhoogte en te dekken gebied

Sensorindeling maken

Zoals beschreven in Je sensorplan voorbereidenheb je nodig:

  • Plafondhoogte
  • Plafondmateriaal en type, bijvoorbeeld verlaagd plafond
  • Foto’s/video’s
  • Horizontale doorgangsafmetingen

Detectiegebied bepalen

Het apparaat hangt midden in een rechthoekig detectiegebied. Lengte en breedte op de grond hangen af van montage-/plafondhoogte.

Info

Voor optimale werking tussen 2,2 en 6 m boven de vloer.

Detectiegebied per hoogte:

Hoogtes 2,2–3,5 m: PC2-SE-UL en PC2-RE-UL

IN VIERKANTE METERS

XOVIS PC2-SE/RE-UL​

​

IN VIERKANTE VOETEN

XOVIS PC2-SE/RE-UL​

Hoogte[m]​

L[m]​

W[m]​

A[m²]​

​

Hoogte[ft]​

L[ft]​

W[ft]​

A[ft²]​

2.20​

1.20​

1.00​

1.20​

​

7.22​

3.94​

3.28​

12.92​

2.30​

1.68​

1.38​

2.30​

​

7.55​

5.50​

4.51​

24.79​

2.40​

2.15​

1.75​

3.76​

​

7.87​

7.05​

5.74​

40.50​

2.50​

2.63​

2.13​

5.58​

​

8.20​

8.61​

6.97​

60.05​

2.60​

3.10​

2.50​

7.75​

​

8.53​

10.17​

8.20​

83.43​

2.70​

3.58​

2.88​

10.28​

​

8.86​

11.73​

9.43​

110.64​

2.80​

4.05​

3.25​

13.16​

​

9.19​

13.29​

10.66​

141.69​

2.90​

4.53​

3.63​

16.40​

​

9.51​

14.85​

11.89​

176.58​

3.00​

5.00​

4.00​

20.00​

​

9.84​

16.41​

13.12​

215.30​

3.10​

5.48​

4.38​

23.95​

​

10.17​

17.96​

14.35​

257.85​

3.20​

5.95​

4.75​

28.26​

​

10.50​

19.52​

15.58​

304.24​

3.30​

6.43​

5.13​

32.93​

​

10.83​

21.08​

16.82​

354.47​

3.40​

6.90​

5.50​

37.95​

​

11.15​

22.64​

18.05​

408.53​

3.50​

7.00​

5.88​

41.13​

​

11.48​

22.97​

19.28​

442.71​

Medewerkers vragen Hub-toegang bij Hardware.

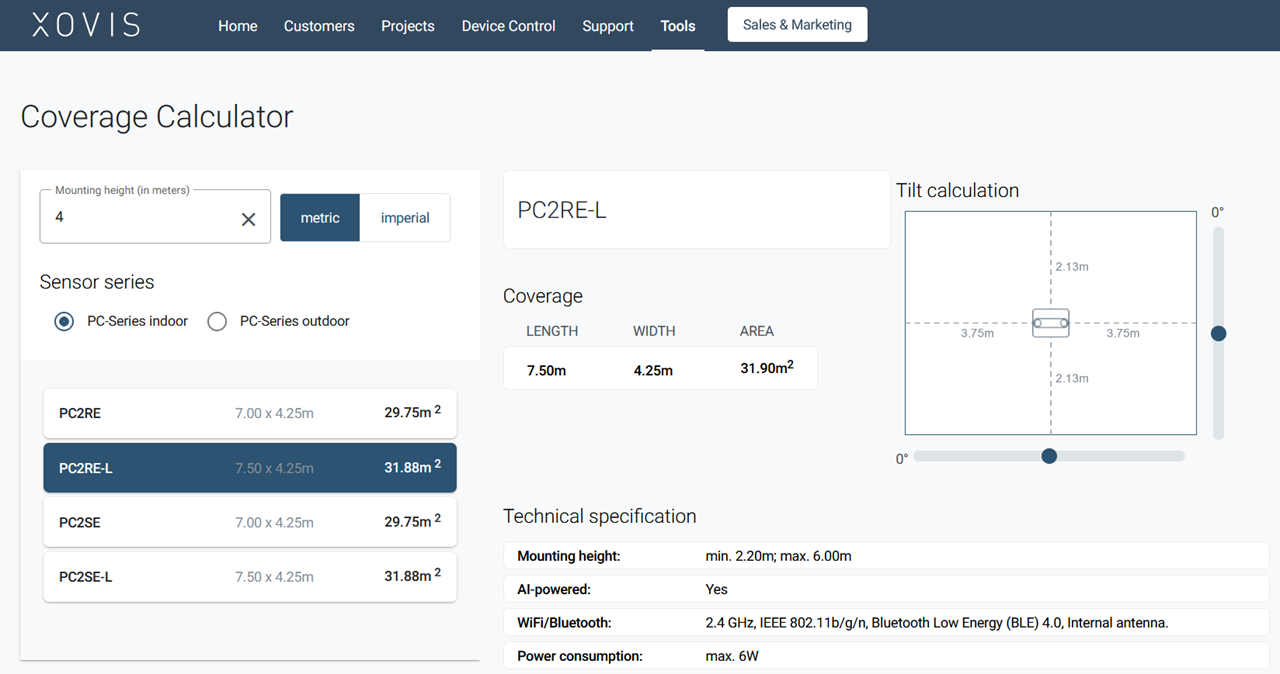

Hub > Tools > Coverage Calculator, kies PC2SE-UL​:


Hoogtes 3,5–6 m: PC2-SE-L en PC2-RE-L

IN VIERKANTE METERS

XOVIS PC2-SE/RE-L​

​

IN VIERKANTE VOETEN

XOVIS PC2-SE/RE-L​

Hoogte[m]​

L[m]​

W[m]​

A[m²]​

​

Hoogte[ft]​

L[ft]​

W[ft]​

A[ft²]​

3.50​

5.63

3.19​

17.93

​

11.48​

​

3.60​

6.00

3.40

20.40

3.70​

6.38

3.61

23.03

3.80​

6.75

3.83

25.82

3.90​

7.13

4.04

28.77

4.00​

7.50

4.25

31.88

4.50

9.38

5.31

49.81

5.00

11.00

6.38

70.13

5.50​

11.00

7.44

81.82

6.00​

11.00

8.00

88.00

Medewerkers vragen Hub-toegang bij Hardware.

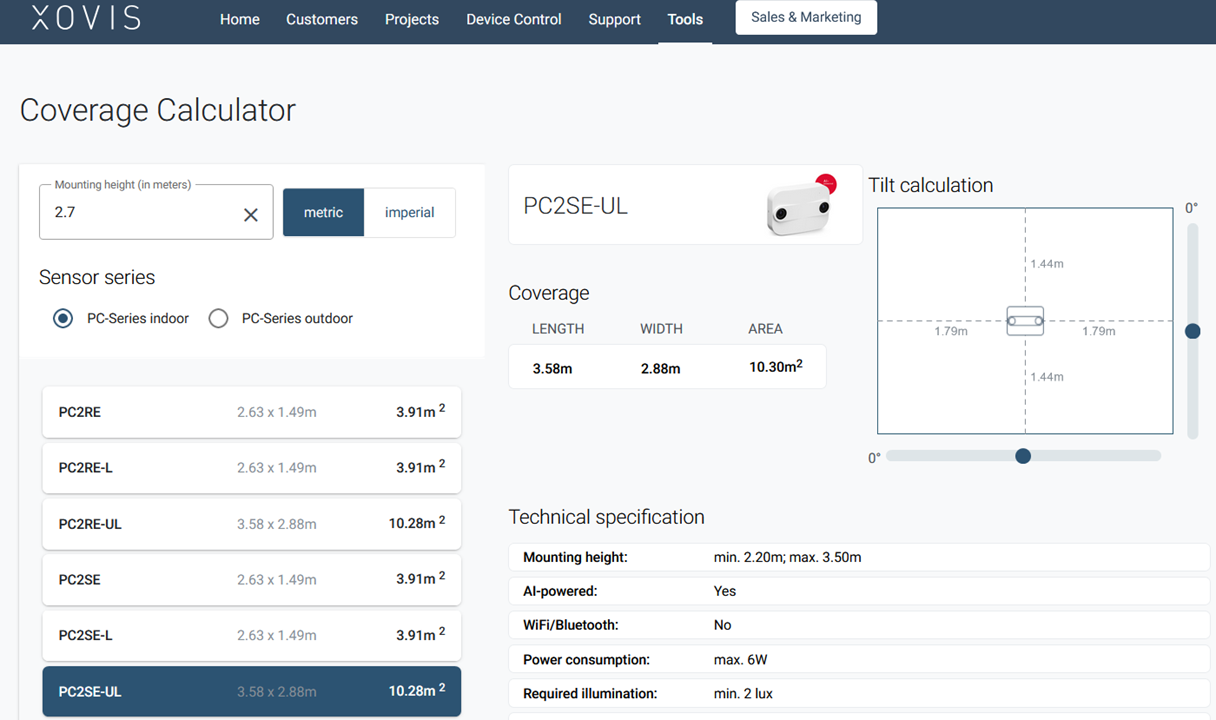

Hub > Tools > Coverage Calculator, kies PC2SE-L:


Montagelocatie bepalen

Afhankelijk van hoogte en grote obstakels zoals HVAC-kanalen of lampen.

Bepaal de precieze plek volgens het sensorplan. Sensoren zijn cirkels met kijkrichtingspijl.

Voor nauwkeurig volgen van gangverkeer met PC2SE monteer je bij voorkeur de lange zijde richting de muren:

  • Gezichtsveld: Langs de lange zijde 45° tegenover 25° langs de korte. Deze plaatsing dekt meer gangruimte voor detectie bij deuren.
  • Doelgrootte en nauwkeurigheid: Naderende personen tonen in een lange gang een kleiner profiel dan parallel lopende personen. Het bredere gezichtsveld compenseert dit en verbetert detectie.

Vervolgstappen

Controleer Xovis-hardware- en netwerkvereisten vóór Xovis installeren.
