Moeilijkheidsgraad: beginner
Inhoud
Leerdoelen
Na het lezen van dit artikel kun je:
- Vereisten controleren
- Gateway installeren
Wat is de gateway?
Eigen hub meegeleverd, aanbevolen één per 50 sensoren.
Verbinding via 4G, ethernet of wifi.
Vereisten
VergeSense stelt plek voor op sensorplan, zie Installatielocatie voor VergeSense. Boven hoofdhoogte, liefst plafond.
Bekabeling/netwerk volgens VergeSense-hardware- en netwerkvereisten.
G400-wifi: 2,4 GHz.
Info
Voor een wifi-gatewaybij voorkeur SSID en inloggegevens vóór verzending voor configuratie.
G400 kan ook ter plaatse:
- SSID/wachtwoord aan Spacewell/VergeSense
- VergeSense maakt configuratiebestand
- Via USB-C-stick naar gateway

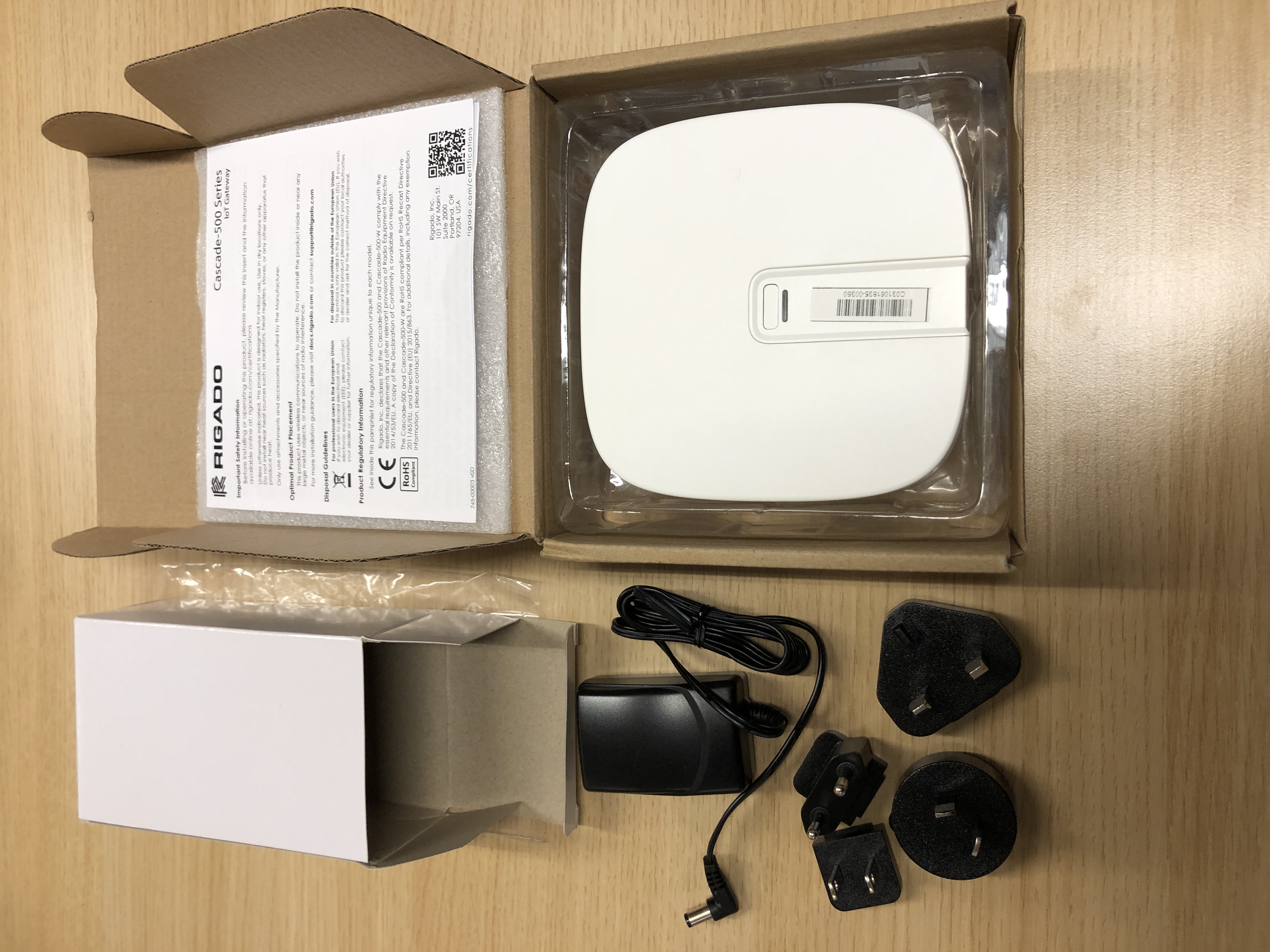

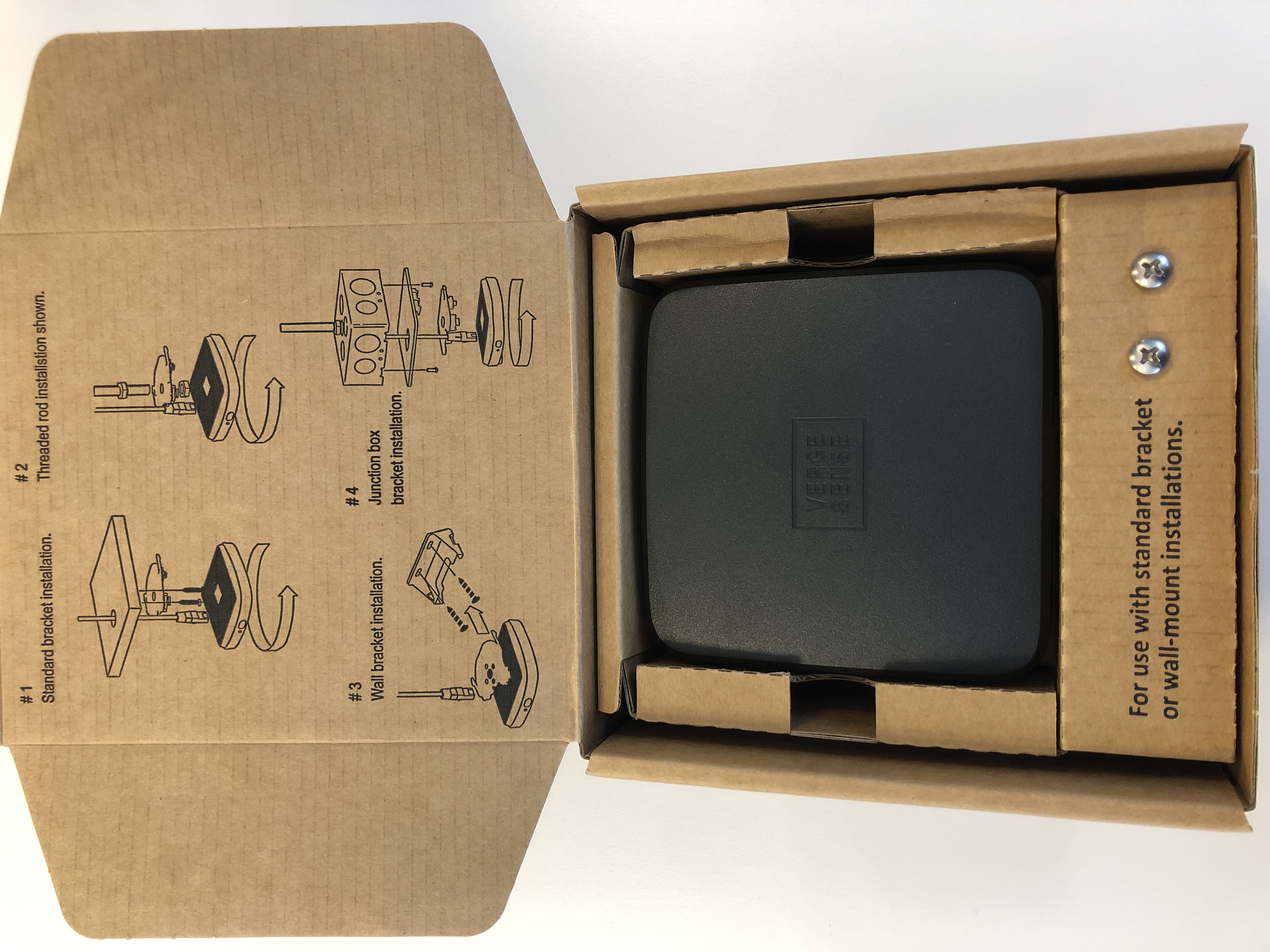

Uitpakken
- Gateway
- Lader/adapters
Verbinding
-
G400 via ethernet of wifi
Wifi: zie vereisten

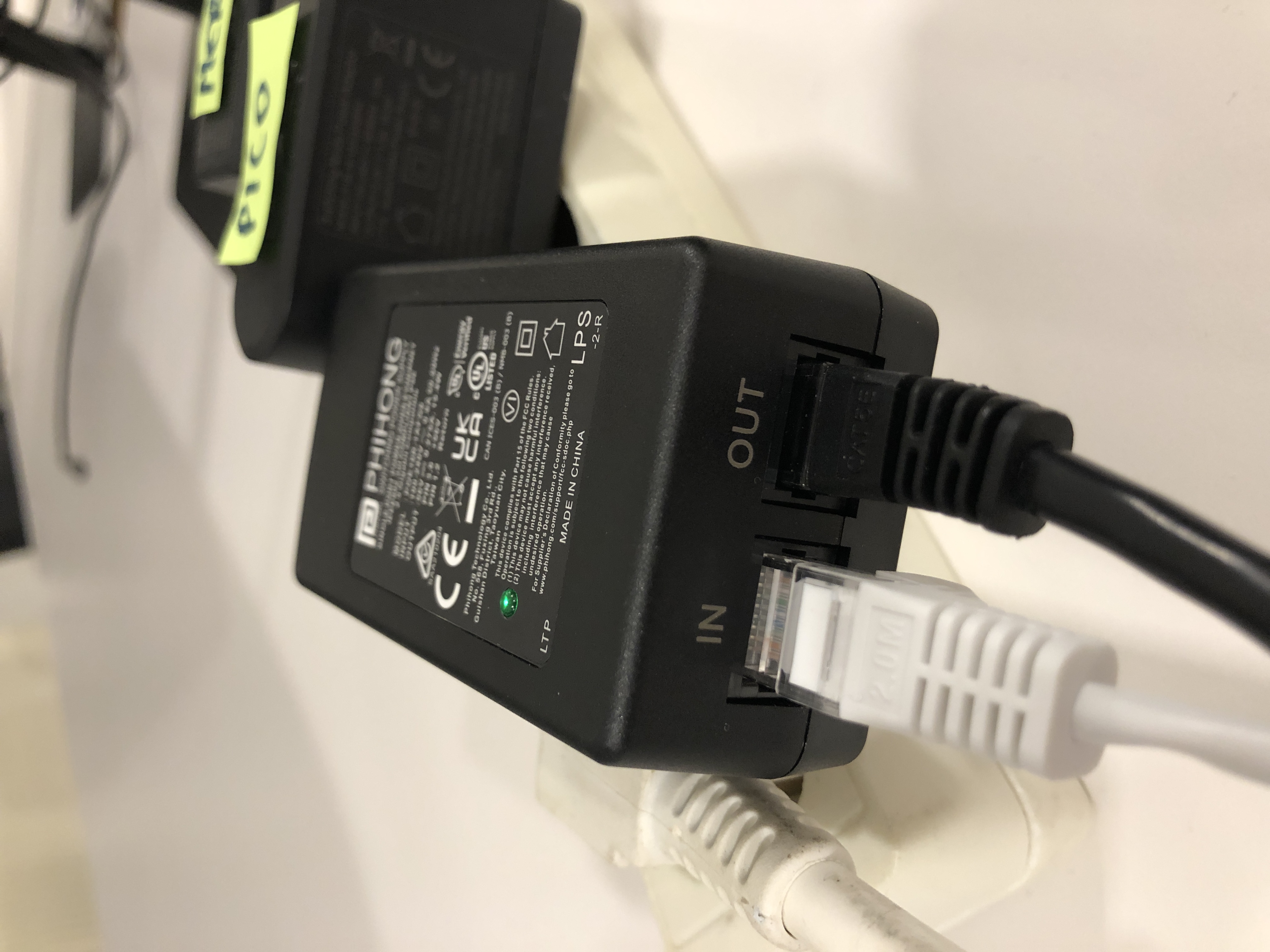

- LAN:
1. Ethernet van splitter naar adapter IN
- 2. Meegeleverde kabel van OUT naar gateway

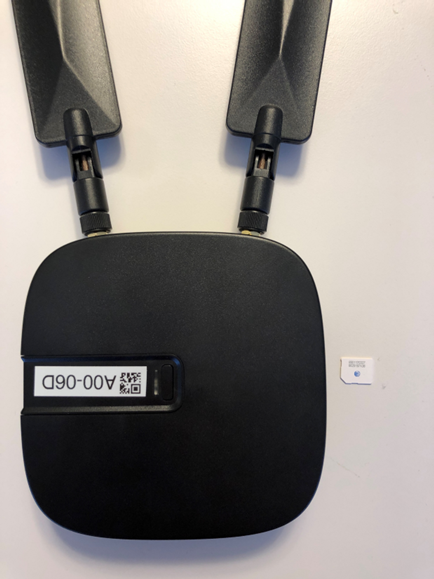

- Cascade-500-W 4G via vooraf geplaatste VergeSense-SIM, voeding nodig.
Vooraf testen: voeding/eventueel PoE aansluiten en consultant laat leverancier verbinding controleren.
Installatie
Info
Gateway vóór sensoren installeren en bevestigen.
Plaatsing
Volgens sensorplan: Installatielocatie voor VergeSense. Kleine afwijking door PoE/toegang melden.
Opmerking
Centraal plaatsen.
Maximaal 50 sensoren vormen mesh met gateway en elkaar.
Opmerking
Dichtstbijzijnde sensor hoogstens 10 m.
Horizontaal of verticaal mogelijk.
Boven hoofdhoogte, bij/tegen plafond.
Voorbeeld lage PoE-kabel: op groot scherm bevestigd voor voldoende hoogte.
Opstarten
- Cascade-500 IoT via ethernet/wifi; met PoE alleen die kabel nodig.
- Cascade-500-W via meegeleverde SIM en voeding.

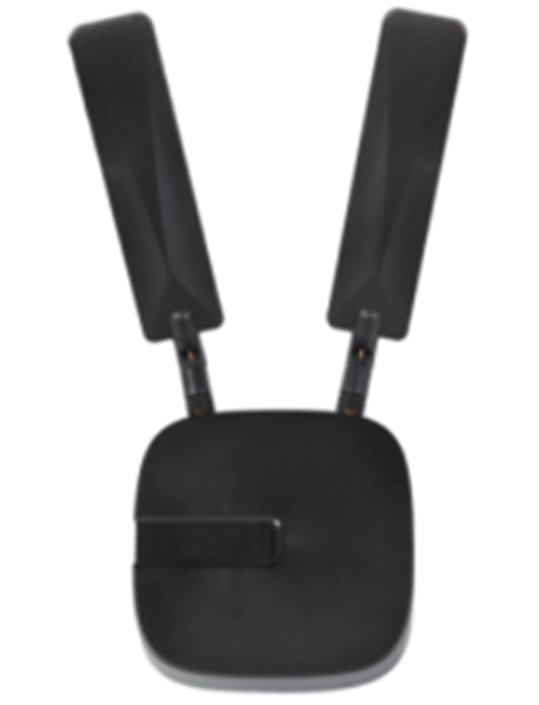

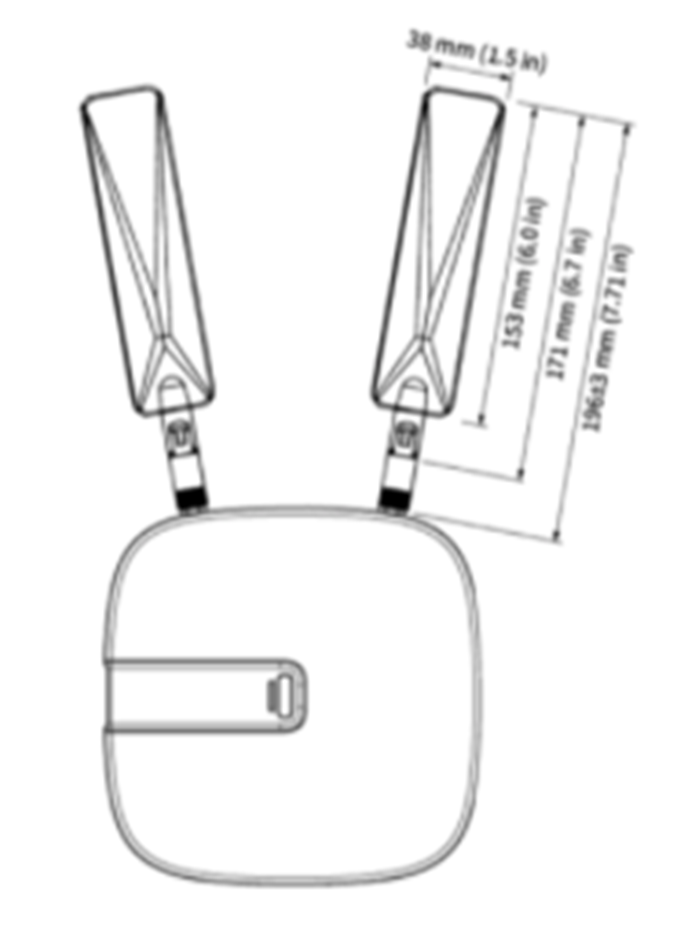

4G-antennes
Handvast, omhoog en weg van metaal.
Weg van planken, kasten, balken en HVAC.
Naar doelgebied met zichtlijn/minimale obstakels, boven 2 m/6 ft aanbevolen.

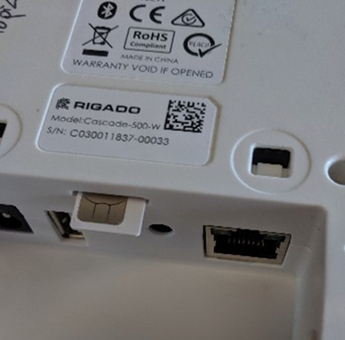

4G-SIM plaatsen
- Onderkant met specificaties omhoog
- Chip zichtbaar bij inschuiven
Info
Circa twee minuten tot groen na voeding.
Zie Probleemoplossing voor VergeSense voor ledstatus.
Configureren
Cascade-500-W 4G
- ID voorop/doos
- Bij groen ID naar consultant voor inrichting op VergeSense-platform (intern Spacewell) en controle.
G400
- ID voorop/doos
- Bij gestopt knipperen ID naar consultant voor inrichting op VergeSense-platform (intern Spacewell) en controle.
Vervolgstappen
Na bevestigde verbinding: VergeSense-sensor installeren.
Probleemoplossing
Rigado Cascade-500-W 4G
Bij een Cascade-500-W 4G zonder groen met PoE: kabel en switch controleren.
Rigado Cascade-500 LAN/wifi
Offline? Netwerkwijzigingen controleren.
- Bij wifi op Cascade-500 IoTzie https://onespacewell.atlassian.net/wiki/spaces/KB/pages/4357488722/VergeSense+gateway+installation#Archive
VergeSense G400 LAN/wifi
Bij vervanging door VergeSense G400 sensoren online naar versie 6+ bijwerken; zie Probleemoplossing voor VergeSense
Archief
Vóór Q3 2024 Cascade-500 IoT geleverd.
Wifi-banden:
- 2.412–2.472 GHz
- 5.180–5.700 GHz, regioafhankelijk
Bij deze wifi-gatewaywerden SSID/wachtwoord vóór verzending vast ingesteld.
Waarschuwing
Daarna wifi niet wijzigen, anders geen verbinding.
Wijzigingen vooraf doorgeven om nieuwe gegevens te pushen terwijl gateway nog online is.
