Moeilijkheidsgraad: expert
Inhoud
Leerdoelen
Na het lezen van dit artikel kun je:
- Plaatsing volgens hoogte, detectie en te dekken gebied begrijpen
VergeSense-team maakt altijd het sensorplan.
Hieronder relevante aandachtspunten.
Sensorindeling
Zoals in Je sensorplan voorbereidenzijn nodig:
- Plafondhoogtes
- Actueel plan met meubels
- Reflected Ceiling Plan, RCP
- Liefst foto’s/video’s
Tip
Aanbevelingen
- Detectie op vloerniveau: aan rand mogelijk gemist.
Telgebied niet op detectierand.
- Bij voorkeur 1,5 m extra dekking rondom.
- Vergaderruimte volledig dekken vanwege randen en toekomstig gebruik, ook met extra sensor.
- Specifiek:
Meerdere sensoren stitchen met 0,5 m overlap tussen naastgelegen gebieden.
- Maximaal acht telgebieden per sensor, relevant voor werkplekken.
Telgebieden
Bepaal gewenste telling: afgesloten ruimte of afzonderlijke bureaus.
Opmerking
Maximaal acht bureau-/werkplekgebieden
Meer dan acht niet configureerbaar.
Detectiegebieden
Sensor midden in rechthoek, lengte/breedte afhankelijk van hoogte.
Formules:
- Lengte = 2.0 * montagehoogte
- Breedte = 1.678 * montagehoogte
Hoogte 2,44–3,66 m, 8–12 ft.
Gebied per hoogte:
Hoogte |
Detectiegebied |
|---|---|
2.44m (8ft) |
4.8m x 4m = 19.3 m² (16ft x 13.4ft = 214.8 ft²) |
2.7m (9ft) |
5.4m x 4.5m = 24.5 m² (18ft x 15.1ft = 271.8 ft²) |
3m (10ft) |
6m x 5m = 30.2 m² (20ft x 16.8ft = 335.6 ft²) |
3.4m (11ft) |
6.8m x 5.7m = 38.8 m² (22ft x 18.5ft = 406.1 ft²) |
3.66 (12ft) |
3.7m x 7.4m = 45.9 m² (24ft x 20.1ft = 483.3 ft²) |
Gebieden combineren
Met gewenste tel- en sensorbereiken bepaal je sensoraantal.
Info
Alle telgebieden moeten volledig binnen detectie vallen.
Bekijk Je sensorplan voorbereiden voor voorbeelden.
Montageplek
Hoogte en obstakels zoals projector bepalen plaats.

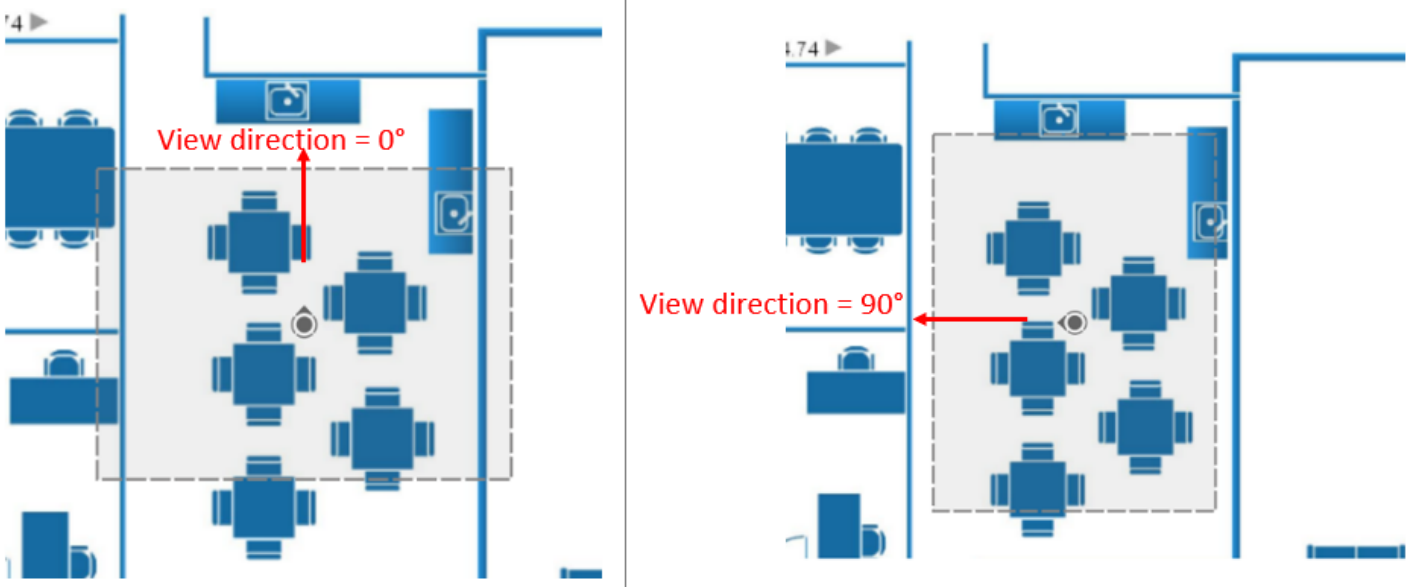

Volgens sensorplan: cirkel met kijkrichtingspijl.
- Werkplekken vereisen juiste richting voor individuele detectie; maximaal acht per sensor.
- Vergaderruimte volledig in beeld.
Installatie
Specificaties
- Metaal minstens 0,3 cm, 1/8 inch
- Volgens bron plafond <3 cm, <12 ft.
- Gewicht 230 g, 0.51 lbs
- Twee ingebouwde magneten, elk 2 kg, 4.66 lbs.
Voor SDS 2.0 Building Code Compliance
- Twee kleefbumpers, McMaster 95495K24 of equivalent, 90° tegenover magneten; figuur 2
- Hoogte 0,6 cm, 0.234 inch, lager dan magneet 0,63 cm, 0.25 inch
Prestatiecriteria
- Volgens bron gebouwvoorschriften voor niet-structurele componenten, 2018 IBC ASCE 7-16
- Bumpers voorkomen schommelen/glijden bij beweging
Info
- Alleen vlakke oppervlakken.
- Minimaal 8,25 × 8,25 cm, 3.25 × 3.25 inch, voor contact
- Geen metalen oppervlakken met trillingen
- Metaal minstens 0,3 cm, 1/8 inch
Vervolgstappen
Controleer VergeSense-hardware- en netwerkvereisten vóór VergeSense-gateway installeren.
