Moeilijkheidsgraad: beginner
Inhoud
Leerdoelen
Na het lezen van dit artikel kun je:
- Uitleggen hoe XOVIS mensen telt
- Bepalen of de gegevenstypen van XOVIS geschikt zijn voor jouw gebruikssituatie
Wat is Xovis?
De XOVIS-sensoren detecteren de personenstroom over een (denkbeeldige) verkeerslijn en sturen analysegegevens via een beveiligde, versleutelde netwerkverbinding.
Verkeerslijngebieden zijn bedoeld om het verkeer dat een specifieke locatie binnenkomt en verlaat te volgen. Ze leveren informatie zoals: “In de laatste updateperiode zijn 5 personen de zone IN over de verkeerslijn binnengekomen en zijn 3 personen de zone UIT over de lijn verlaten”. Het delta, of het verschil, tussen deze twee waarden geeft ons informatie over hoeveel mensen zich nog in het gevolgde gebied bevinden (bezetting).
Hoe werkt het?
Niet-intrusieve oplossing
De functionaliteit van de 3D-stereovisiesensoren van Xovis is gebaseerd op twee optische CMOS-beeldsensoren die op een bepaalde afstand van elkaar zijn geplaatst. De beelden worden in realtime op het apparaat samengevoegd tot een stereobeeld. De verwerkte beelden worden niet opgeslagen.
Pixel Lock

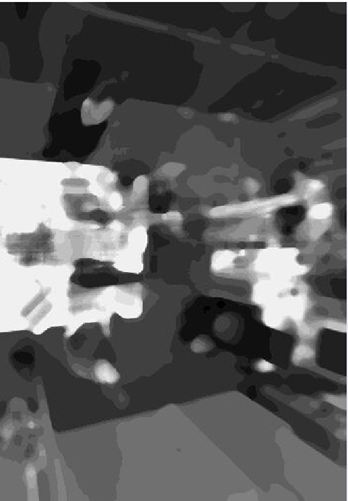

Alle Spacewell Xovis-apparaten beschikken over Pixel Lock: een onomkeerbare functie die direct na de ingebouwde verwerking een filter toepast op alle scènebeelden.
- Mensen zijn duidelijk zichtbaar, maar kunnen niet worden herkend.
- Documenten of schermen kunnen niet worden gelezen.
- Randen blijven scherp, zodat geometrieën nauwkeurig kunnen worden geplaatst of sensoren aan elkaar kunnen worden gekoppeld voor brede ingangen.
- Het is niet meer mogelijk om op basis van het Pixel Lock-beeld een scherp beeld te reproduceren.
Hoe vaak worden gegevens vastgelegd?
Technisch gezien staat de sensor altijd aan en kan deze het Workplace-platform bijwerken zodra er een detectie heeft plaatsgevonden.
Standaard worden de gegevens elke minuut geüpload naar de Workplace Cloud: dit interval is kort genoeg om een persoon vast te leggen, maar vermindert tegelijkertijd problemen met foutieve detecties.
Configuratieopties voor vervaging
Misschien wil je in Workplace Live Occupancy View aangeven dat een locatie, nadat een desksensor is geactiveerd, nog minstens 2 uur bezet is, zodat collega's en gasten kunnen gaan lunchen of bij een vergadering kunnen langskomen zonder bang te hoeven zijn dat iemand hun werkplek opruimt? Tegelijkertijd wil je misschien aangeven dat een vergaderruimte zo snel mogelijk is vrijgekomen, zodat deze groen wordt (“beschikbaar”/”niet bezet”) en mensen dit in één oogopslag kunnen zien?

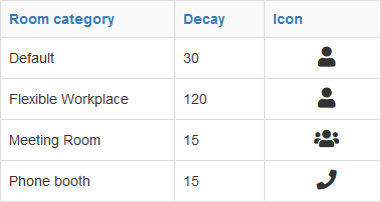

De configuratieopties in de back-end van Workplace Studio bieden hiervoor de oplossing: per ruimtecategorie kunnen zowel het pictogram als de vervagingstimer worden aangepast.
Info
Omdat Xovis-gegevens elke minuut worden verwerkt en rekening wordt gehouden met enkele storingen, kan de timer worden ingesteld op alles boven 5 minuten (5 minuten is het minimum).
Hoe worden gegevens verwerkt?
Wanneer een XOVIS-apparaat wordt geconfigureerd met Footfall, worden de bezoekersgegevens gevisualiseerd op Plattegrond met live gegevens Footfall IN/ Footfall OUT + Footfall TOTAL.
Het verschil tussen Traffic IN en Traffic OUT geeft aan hoeveel mensen zich nog binnen de locatie bevinden. Deze waarde wordt berekend en gebruikt als (indirecte) bezettingswaarde. (zie Benuttings- en bezettingsmatrix)
De berekende/ indirecte bezettingswaarde
- realtimegegevens kunnen worden gevisualiseerd in de Live Floorplan View By Space > "Utilization".
- historische gegevens kunnen worden gevisualiseerd in het dashboard Replay - Timelapse en in het dashboard Space monitor.
In theorie blijft de teller van de verkeerslijn gewoon doortellen. Vanwege de gebruikssituaties binnen het Workplace-platform (inzicht in de dagelijkse stroom van mensen die binnenkomen en vertrekken, en indirecte bezetting) worden de tellers om middernacht gereset.
Nauwkeurigheid van XOVIS
XOVIS levert zeer nauwkeurige gegevens over verkeerslijndetectie, maar bepaalde factoren kunnen de detectie van personen beïnvloeden:
- Zorg ervoor dat de verlichting is ingeschakeld en er voldoende daglicht is. Het mag niet te donker zijn in de ruimte
- Niets mag het detectiegebied van de sensor blokkeren
- voorwerpen kunnen aan het plafond hangen (bijv. HVAC- of verlichtingsarmaturen)
- voorwerpen kunnen te hoog zijn en het zicht blokkeren (bijv. stoelen met een hoge rugleuning of kantoorschermen)
- Reflecties in ramen (kunnen worden vermeden door het telgebied in de configuratie te beperken)
- De installatie moet waterpas zijn (niet gekanteld)
- Installatielocatie: controleer de afmetingen (hoogte + lengte/breedte) in het configuratieplatform
