Pointgrab

Moeilijkheidsgraad: beginner

Wat is Pointgrab?

De PointGrab™-sensoren detecteren de aanwezigheid, locaties en aantallen van personen en versturen analysegegevens via een beveiligde, versleutelde netwerkverbinding.

De gebieden Desk, Meeting Room en Reception zijn bedoeld voor het in realtime tellen van personen. Ze leveren informatie zoals “Desk A is nu bezet” of “Meeting Room B bevat nu 7 personen”.

Traffic Line -gebieden zijn daarentegen bedoeld om het verkeer dat een specifieke locatie binnenkomt en verlaat te volgen. Ze leveren informatie zoals “In de laatste updateperiode zijn 5 personen het Traffic Line-gebied gepasseerd”.

Hoe werkt het?

Niet-intrusieve oplossing – afbeeldingen worden nooit verzonden of opgeslagen op de sensor

Alle beeldverwerking wordt op de sensor zelf uitgevoerd. De sensor slaat geen afbeeldingen op en voert deze niet uit en heeft geen interface om afbeeldingen te extraheren, waardoor de privacy volledig wordt beschermd. De sensor verzendt alleen de analysegegevens naar het cloudbeheersysteem.

Omdat de sensor de bewegingen van personen volgt en niet die van persoonlijke apparaten (bijv. mobiele telefoons), is deze volledig anoniem.

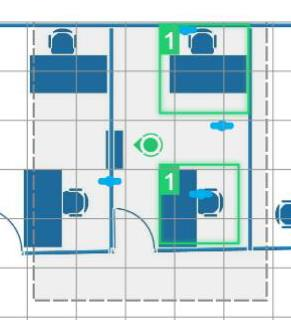

In de schermafbeelding kun je zien hoe de coördinaten van de personen bij Pointgrab aankomen? Deze worden naar het Workplace IoT-platform verzonden als "2 personen binnen het detectiebereik van de sensor”.

Hoe vaak worden gegevens vastgelegd?

Technisch gezien kan de sensor elke 15 sec. tot 15 minuten controleren op coördinaten. De sensor telt de personen in het gebied gedurende ten minste de helft van de updatetijd.

Standaard worden de gegevens elke 1 minuut geüpload naar de Workplace Cloud: dit interval is kort genoeg om ervoor te zorgen dat een persoon in de ruimte wordt vastgelegd, maar vermindert ook problemen met foutieve detecties.

De gegevens worden elke 1 minuut verwerkt, maar omdat Workplace voornamelijk geïnteresseerd is in veranderende waarden:

• als er een waardewijziging is, wordt deze wijziging vastgelegd
• als er geen waardewijziging is ten opzichte van het vorige bericht, worden de gegevens na maximaal 10 minuten opgeslagen. Dit betekent dat je in Workplace mogelijk “laatste update van de sensor 4 minuten geleden ontvangen” ziet

Hoe worden Pointgrab-gegevens weergegeven in Workplace Live Views?

Opties voor vervalconfiguratie

Misschien wil je in de Workplace Live Occupancy View aangeven dat als een Desksensor is geactiveerd, de locatie nog minstens 2 uur bezet is, zodat collega's en gasten kunnen gaan lunchen of een vergadering kunnen bijwonen zonder bang te hoeven zijn dat iemand hun werkplek opruimt? Tegelijkertijd wil je misschien aangeven dat een vergaderruimte zo snel mogelijk is vrijgekomen, zodat deze groen wordt (“beschikbaar”/”niet bezet”) en mensen dit in één oogopslag kunnen herkennen?

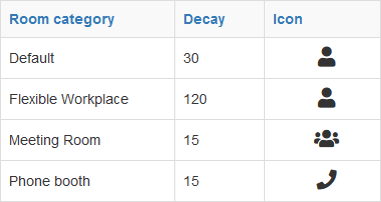

De configuratieopties voor de Workplace back-end Studio bieden hiervoor een oplossing: per kamercategorie kunnen zowel het pictogram als de vervaltimer worden aangepast.

Nauwkeurigheid van Pointgrab

Pointgrab levert zeer nauwkeurige gegevens over aanwezigheidsdetectie, maar sommige factoren kunnen de persoonsdetectie beïnvloeden:

• Zorg ervoor dat de verlichting is ingeschakeld en/of er voldoende daglicht is. Het mag niet te donker zijn in de ruimte
• Niets mag het detectiegebied van de sensor blokkeren
  • er kunnen voorwerpen aan het plafond hangen (bijv. HVAC- of verlichtingsarmaturen)
  • voorwerpen kunnen te hoog zijn en het zicht blokkeren (bijv. stoelen met een hoge rugleuning of kantoorschermen)
• Reflecties in ramen (kunnen worden vermeden door het telgebied in de configuratie te beperken)
• De installatie moet waterpas zijn (niet gekanteld)
• Installatielocatie: controleer de afmetingen (hoogte + lengte/breedte) in het configuratieplatform
• Configuratie: zorg ervoor dat de configuratie voldoet aan de aanbevolen procedures die worden beschreven in PointGrab configuration

Pointgrab Footfall-modus

Wanneer een Pointgrab-apparaat is geconfigureerd met Footfall, worden de footfall-gegevens gevisualiseerd op Plattegrond met live gegevens Footfall IN/ Footfall OUT + Footfall TOTAL.

Het verschil tussen Traffic IN en Traffic OUT geeft aan hoeveel personen zich nog binnen de locatie bevinden. Deze waarde wordt berekend en gebruikt als (indirecte) benuttingswaarde. (zie Benuttings- en bezettingsmatrix)

De berekende/ indirecte benuttingswaarde

• realtimegegevens kunnen worden gevisualiseerd in de Live Floorplan View By Space > "Utilization".
• historische gegevens kunnen worden gevisualiseerd in het dashboard Replay - Timelapse en in het dashboard Space monitor.

Meer informatie vind je op
https://www.pointgrab.com/our-product/
https://www.pointgrab.com/wp-content/uploads/2018/04/CogniPoint-Data-Sheet.pdf
