Moeilijkheidsgraad: expert
Inhoud
Leerdoelen
Na het lezen van dit artikel kun je:
- Omgeving voor Elsys voorbereiden
- Elsys installeren
- Installatie controleren
Meet vochtigheid, CO2 en temperatuur.
Checklist: Checklist voor hardwarebezoek of installatie op locatie. Voorzie tape of minstens twee schroeven per apparaat.
Gateway
LoRa-hub eerst; zie Installatiehandleidingen voor LoRa-gateways en hubs voor informatie.
Installatie
Voorbereiding
Locatievereisten controleren
- Borsthoogte 1,60 m/5.25 ft, liefst bij schakelaar/HVAC-bediening
- Niet bij verwarming of zon
- Niet achter kast/groot scherm
Markeer op Je sensorplan voorbereiden alle posities en afwijkingen.
Batterijen
Bij één/enkele sensoren al geplaatst; strip verwijderen.
Grotere aantallen apart, circa 75 per tray, twee per sensor.
Installeren

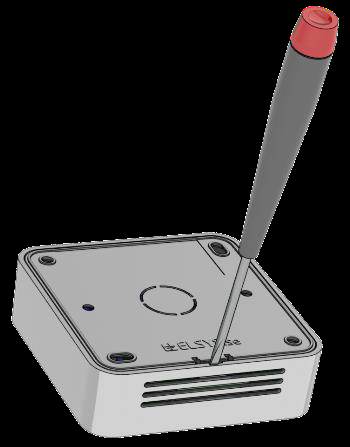

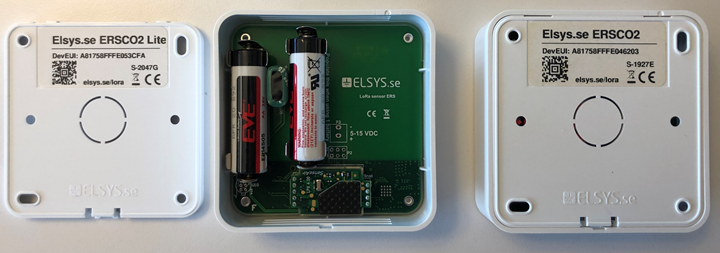

1. Achterplaat los met kleine schroevendraaier.
Info
Plaat en sensor samenhouden: ID achterop!

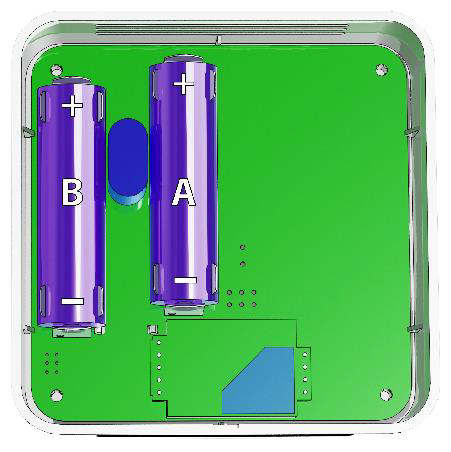

2. Eén of twee AA 3,6 V ER14505 lithium. Twee aanbevolen; bij één vak A.
Opmerking
Andere batterijen kunnen prestaties/levensduur verminderen of schade geven. Verantwoord afvoeren.

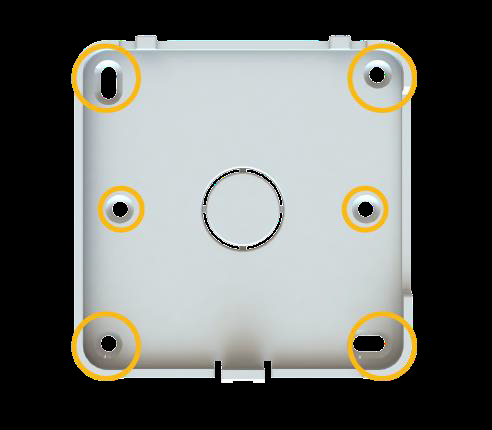

3. Achterplaat via minstens twee van zes gaten schroeven, of tape.
Opmerking
Niet bij roosters, ramen of deuropeningen met verse lucht; geeft onjuiste CO2.

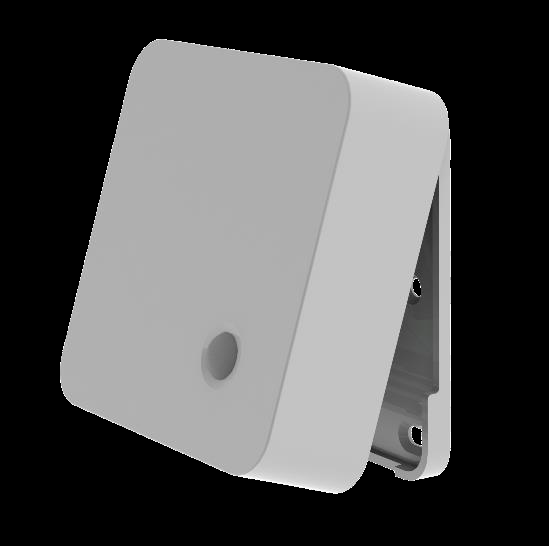

4. Sensor vastzetten.
Optionele configuratie
Alle instellingen via NFC-smartphoneapp.
Optioneel NFC: Android met Elsys-app vereist
- ELSYS Sensor Settings uit Google Play op NFC-telefoon/tablet.
- NFC aan, app starten.

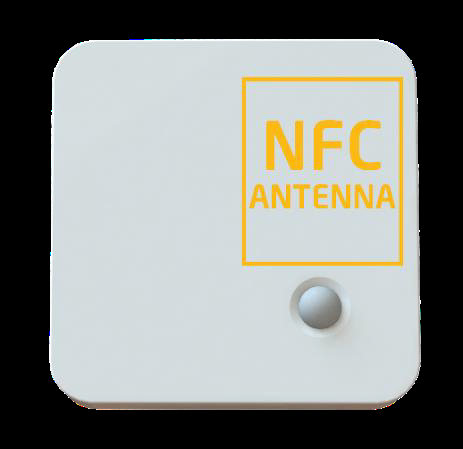

- Op sensorantenne plaatsen.
Weghalen; instellingen verschijnen.
- Aanpassen:
Timebase 300 naar 900 sec
- Motion van PIR:Count naar Off
- ALLEEN VS: Version 2 features, Frequency plan 3 EU868 naar 4 US915
- Kort aantikken om te schrijven en appbevestiging controleren.
- Vijf seconden herstart, led knippert; bijgewerkt.
Uitrollen
Device ID achterop A81758fffe0xxxxx voor tenant-/locatiekoppeling.
Nieuw apparaat in Studio
- Ga naar omgeving (https://studio.cobundu.com ) en log in

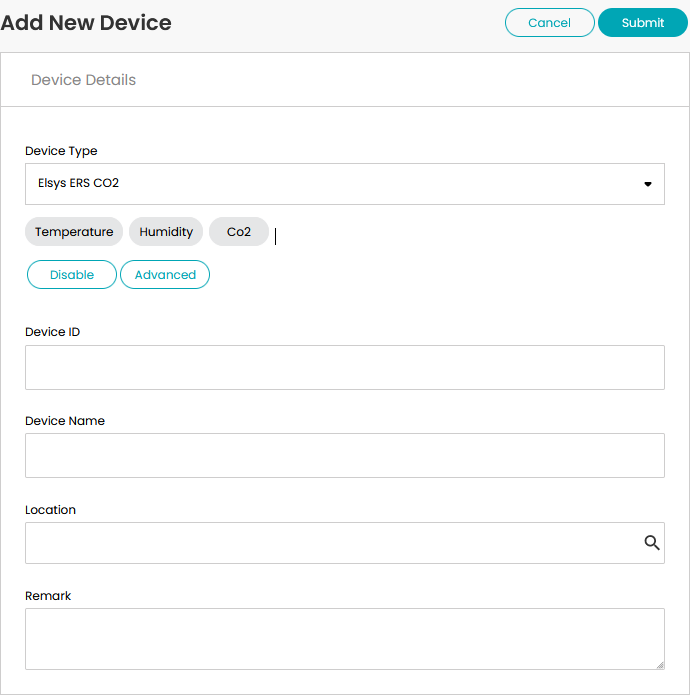

- Kies locatie en Add New Device
location > devices > new vult locatie in.
Kies Device Type Elsys ERS CO2, automatisch kanaal.
Voer Device ID in hoofdletters met koppeltekens: A8-17-58-FF-FE-XX-XX-XX.
Herkenbare Device Name zoals klant_verdieping_ruimte.
Kies Location indien bekend, eerder gekozen automatisch.
OpmerkingComfortdata ook naar andere locaties via Linked Locations. Eén sensor voor acht werkplekken: alle acht koppelen. Zie Instellingen voor de liveplattegrond)
Comfortdata ook naar andere locaties via Linked Locations. Eén sensor voor acht werkplekken: alle acht koppelen. Zie Instellingen voor de liveplattegrond)

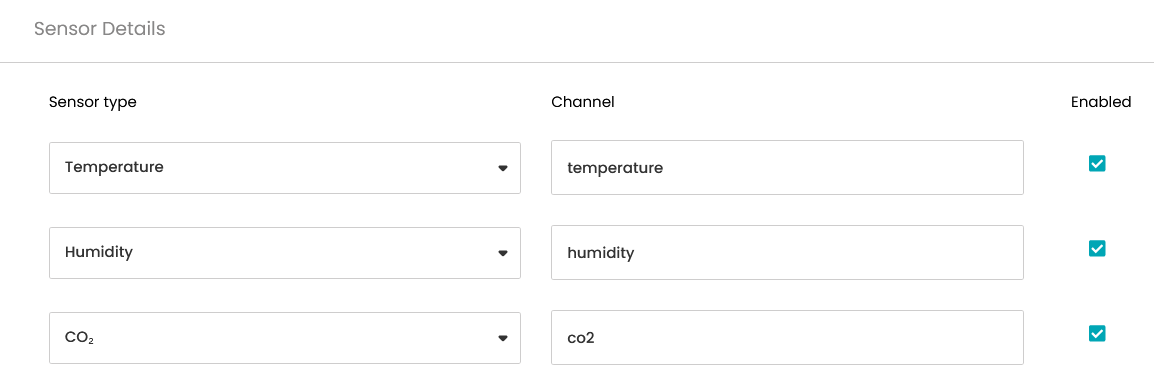

Type geeft Temperature, Humidity en CO2; zie Advanced.
Meerdere apparaten: Apparaten configureren: toevoegen, verwijderen, importeren en exporteren.
Kwaliteitscontrole
Controleer installatie/configuratie.
Op touchpoints zoals Workplace web (Go) en De Workplace-app, en Studio- Sensorbeheerwaarden per gekoppelde sensor.
Vergelijk temperatuur met thermometer; vochtigheid lastiger.

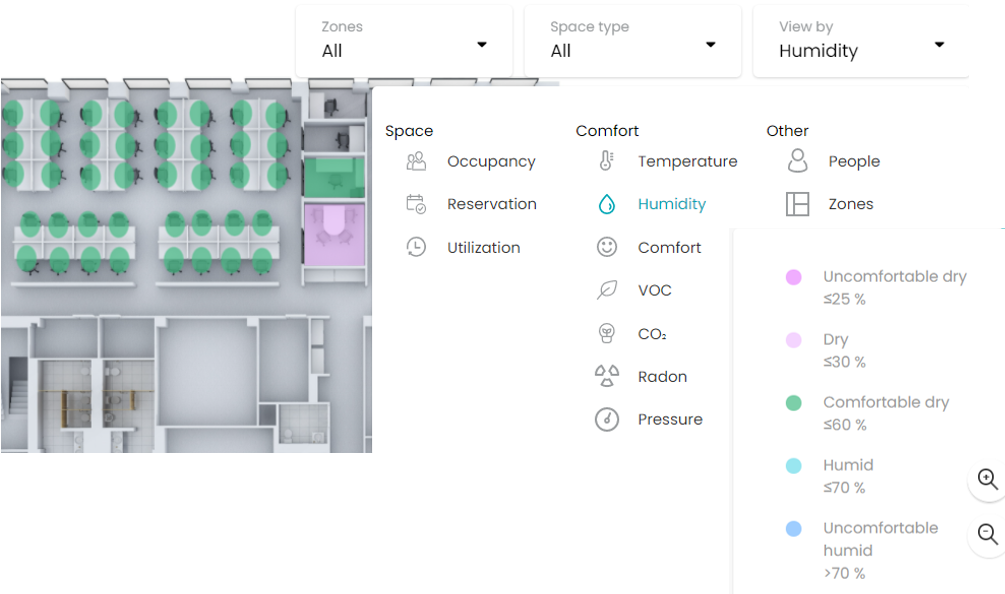

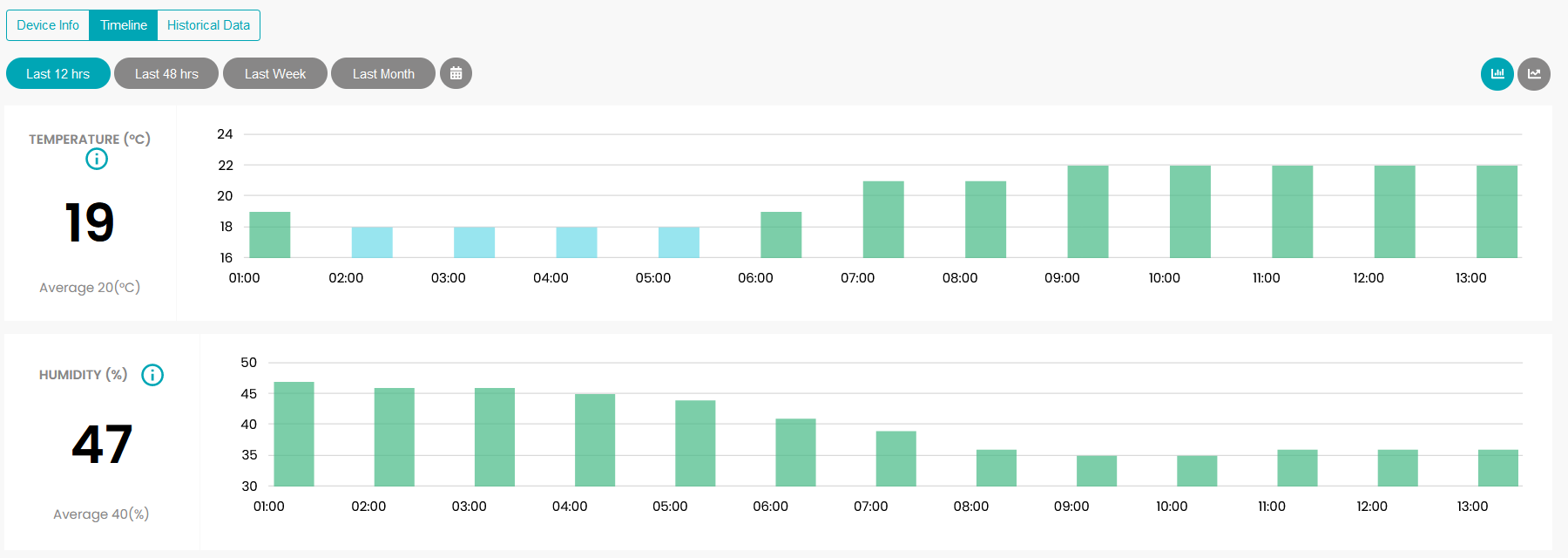

Afbeeldingen tonen Temperature/Humidity/Comfort volgens type en Studio- Sensorbeheer.
