Moeilijkheidsgraad: expert
Inhoud
Leerdoelen
Na het lezen van dit artikel kun je:
- Toepassingen van de Field Tester herkennen
- De Field Tester correct gebruiken
Gatewayplaatsing kan lastig zijn bij metaal of grote verdiepingen.
De tester helpt installateurs bevestigen dat ook verder geplaatste sensoren Workplace bereiken.
Beschrijving
Adeunis FTD is LoRaWAN Class A, geen point-to-point-apparaat. Gebruik op particulier of openbaar beheerd netwerk.
Gebruiksklaar voor LoRaWAN V1.0-netwerken, voor verzenden/ontvangen van radioframes en direct resultaat.
LCD toont Uplink, Downlink, SF, PER en sensorinformatie zoals GPS en batterij. Geschikt voor validatie bij sensoren, tracking, slimme gebouwen, meting, beveiliging en M2M.
Vereiste: gateway
Installeer vóór gebruik de LoRa-hub; zie Installatiehandleidingen voor LoRa-gateways en hubs voor meer informatie.

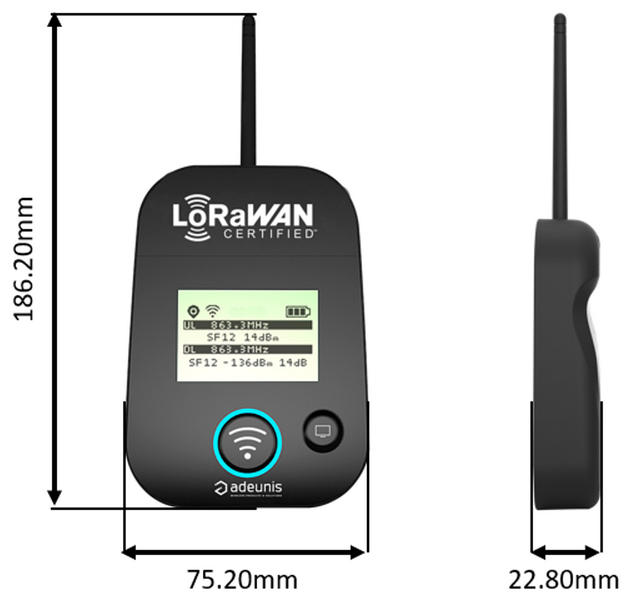

Specificaties
Communicatie |
LoRaWAN en LoRa-modulatie |
|---|---|
Specificatie |
V1.0.2 |
Radiosnelheid |
Variabel: SF12/125kHz, circa 183 bps, tot FSK, circa 50 kbps |
RF-vermogen |
14 dBm, 25 mW |
Gevoeligheid |
Tot -140 dBm bij SF12/CR4 |
Open bereik |
Tot 15 km |
Normen |
EN 300-220, EN 301-489, EN 60950 |
Netwerkregio |
EU863-870 |
Frequentie |
ISM 865–870 MHz |
Voeding |
|
|---|---|
Batterij |
Lithium-ionpolymeer, 3,7 V, 2 Ah, 7,4 Wh |
Aansluiting |
Micro-USB, 5 V, 500 mA |
Bediening |
IoT Configurator of AT-commando’s |
|---|---|
Seriële snelheid |
115,2 kbps |
Pariteit |
Geen |
Gegevenshoeveelheid |
8 |
Stopbit |
1 |
Bedrijfstemperatuur |
-20 tot +40 °C ontladen; -20 tot +36 °C laden |
Configuratie |
IoT Configurator of AT-commando’s |

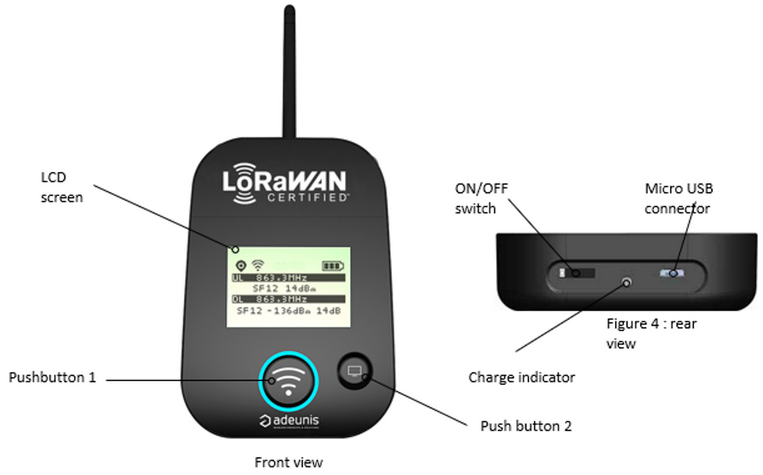

Interface
|
Deze drukknop verzendt handmatig radioframes. Lang drukken in PER zet tellers op nul. Knop 1 en 2 samen lang indrukken vergrendelt knop 1 en forceert periodieke modus. |
|
|
De tweede drukknop bedient LCD:
Lang indrukken opent Configuration. |
|
De ON/OFF-schakelaar schakelt het apparaat; naar rechts is aan. |
|
|
|
De micro-USB-aansluiting laadt of configureert. |
|
|

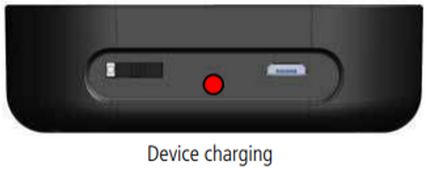

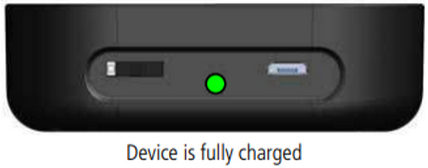

De laadled toont laadstatus. |
Schermen
LCD-schermen:
- START met firmwareversie, alleen bij inschakelen
- JOIN, bij inschakelen of verlaten command mode
- Vereenvoudigd UPLINK/DOWNLINK met radiokwaliteitsbalken
- Uitgebreid UPLINK/DOWNLINK met RSSI, SNR enzovoort
- GPS
- PER, Packet Error Rate
- CONFIGURATION via lang indrukken schermknop
Meer informatie
Probleemoplossing
Start niet? Mogelijk lege batterij. Sluit USB-lader aan. Bij volledig lege batterij kan inschakelen ook aangesloten eerst onmogelijk zijn; wacht enkele minuten.
