Statuslampjes (LoRa)

Avatar
Laura CARBO

Moeilijkheidsgraad: expert

Inhoud

  • Vereisten

    • Leerdoelen

    Na het lezen van dit artikel kun je:

    • De gewenste statusindicatie kiezen
    • Lampjes installeren
    • Installatie controleren

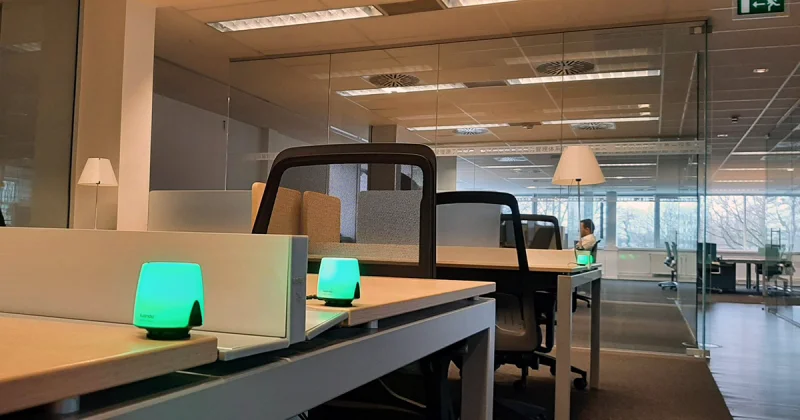

    Het Plenom-statuslampje geeft visuele informatie over reserveringen, bezetting of CO2.


    Klein genoeg voor werkplekken en goedkoper alternatief voor ruimtedisplays met alleen reserveringsstatus.


    Toont een locatieparameter zoals reservering, temperatuur of comfort. Als apparaat toevoegen in Studio.

    Het meet niets en werkt als alleen-lezen touchpoint. Koppelen alleen is onvoldoende; een Brain Rule stuurt de kleur.

    Brain Rule

    Aansturing via een Brain Rule, aan te vragen bij accountmanager.

    Voorbeeld: Bezet op verdieping X: rood, anders groen.

    Eén scenario/regel per lampje.

    Mogelijke standaardscenario’s:

    • Bezetting ja/nee
    • Reservering

      • Groen: niet gereserveerd

      • Groen knipperend: niet gereserveerd maar bezet
      • Rood: gereserveerd
      • Oranje: gereserveerd maar onbezet
    • Comfort, bijvoorbeeld CO2 excellent/fair/bad volgens Studio > Settings > Plan

    Vereisten

    Bespreek vooraf:

    • Regels binnen scope; zie Brain rules repository

      • Eén regel per lampje

      • Meerdere omgevingsregels mogelijk, elk met inrichtingskosten
      • Leg eindgebruiker de betekenis per locatie uit, bijvoorbeeld werkplekken X en ruimtes Y
    • Plaats op tafel, muur enzovoort?

      • USB of stopcontact per lamp

    Op locatie:

    • Schone tafels/ruimtes na verbouwing
    • Werkende voeding

    Gateway

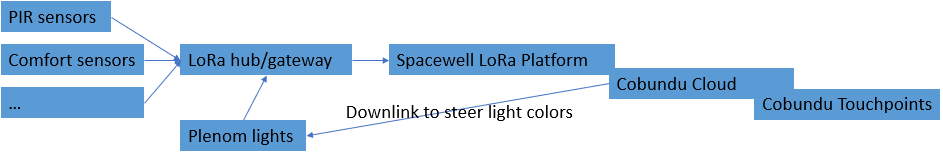

    LoRa-hub eerst; zie Installatiehandleidingen voor LoRa-gateways en hubs voor informatie.

    image2022-2-2 15:36:52.png

    Verpakkingsinhoud

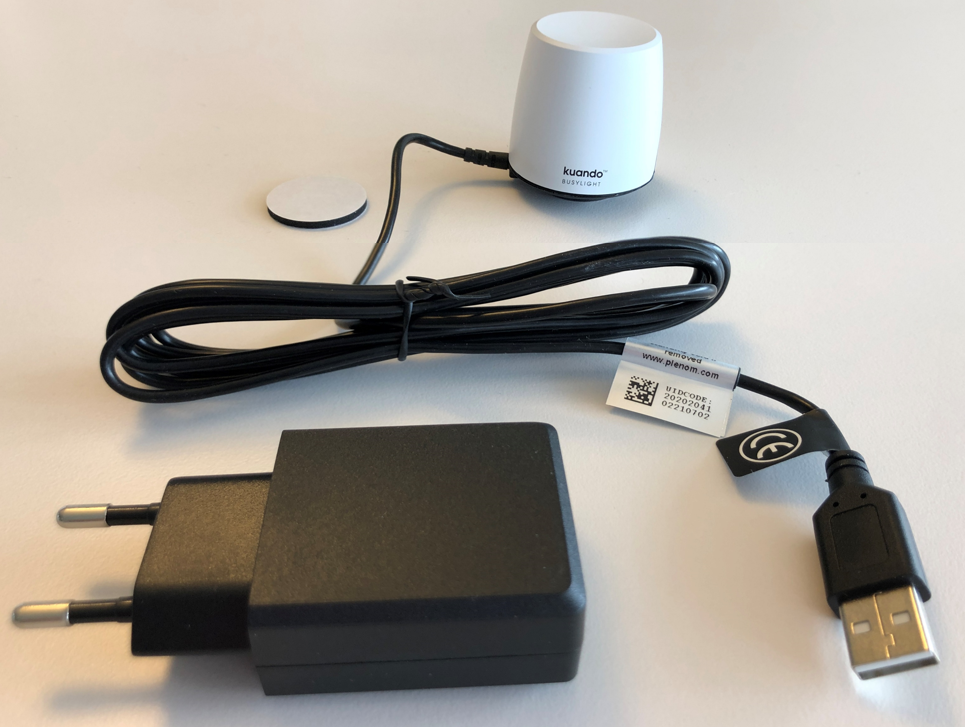

    image2021-9-13 17:41:15.png
    • Lamp met USB-kabel en ID-sticker, barcode en 20202041 1E1C0502
    • USB-voedingsadapter
    • Ronde dubbelzijdige tape

    Installatie

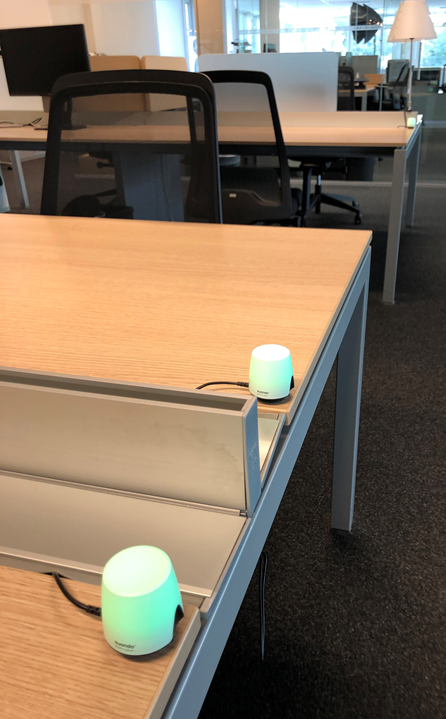

    image2021-9-13 17:50:8.png
    1. Volgens plek:

      1. USB via adapter in stopcontact,

      2. of direct in splitter/apparaat, zoals achterste USB van Qbic-displays.
    2. Lamp met tape aan tafel/muur bevestigen.

    Configuratie

    Bij meerdere scenario’s, bijvoorbeeld reservering op bureaus en CO2 in ruimtes, exporteer apparaten en vul Excel aan voor gestructureerde Development-instructies.

    Uitrollen

    Nieuw apparaat in Studio

    1. Ga naar tenant (https://studio.cobundu.com ) en log in
    2. Kies locatie en Add New Device

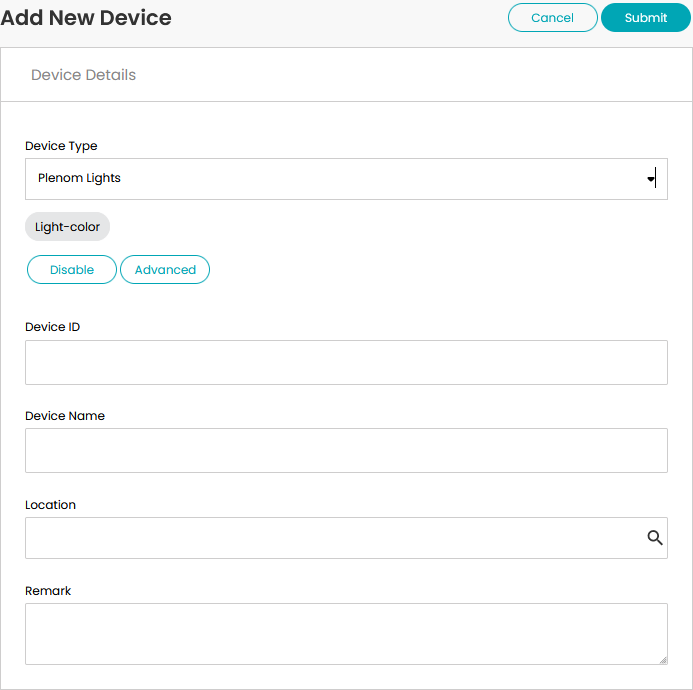

    Add New Device > Plenom Lights

    location > devices > new vult locatie in.

    Kies Device Type Plenom Lights, kanaal automatisch.

    Voer Device ID in hoofdletters en koppeltekens, 20-20-20-41-1E-XX-XX-XX.

    Herkenbare Device Name zoals klant_verdieping_ruimte.

    Kies Location indien bekend, vooraf gekozen automatisch.

    Linked Locations niet relevant.

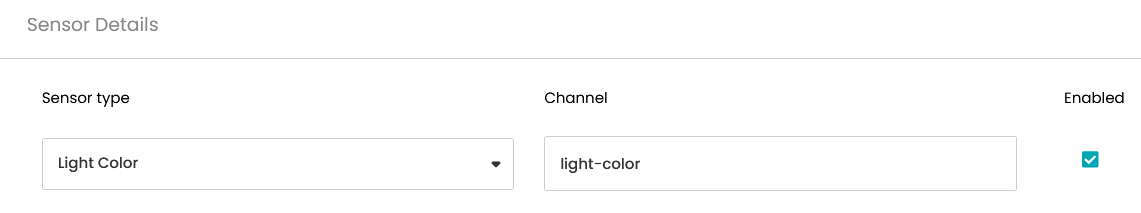

    Type light-color en Channel Light Color automatisch; zie Advanced.


    Meerdere apparaten: Sensorbeheer .

    Kwaliteitscontrole

    Controleer installatie en configuratie.

    Lamp gebruikt sensor op dezelfde locatie; volg daarvoor de sensorspecifieke controle.

    Voor controle van Brain rules repository moet je ter plaatse kleuren tegen meetwaarden controleren.

    Regel moet correct geactiveerd worden. Reserveringen elke vijf minuten geladen; om 11:25 boeken voor 11:00–11:30 geeft geen activeringstijd.

    Boek minstens vijf minuten vooraf en langer dan 30 minuten. Volgens regel verwacht resultaat:

    • Reserveringsregel

      • Groen: geen reservering

      • Groen knipperend: geen reservering maar bezet
      • Rood: reservering
      • Oranje: reservering maar onbezet
    • Comfortregel, CO2 excellent/fair/bad volgens Studio > Settings > Plan

    Voorbeeld

    • Rood: gereserveerd en bezet
    • Oranje: gereserveerd maar onbezet

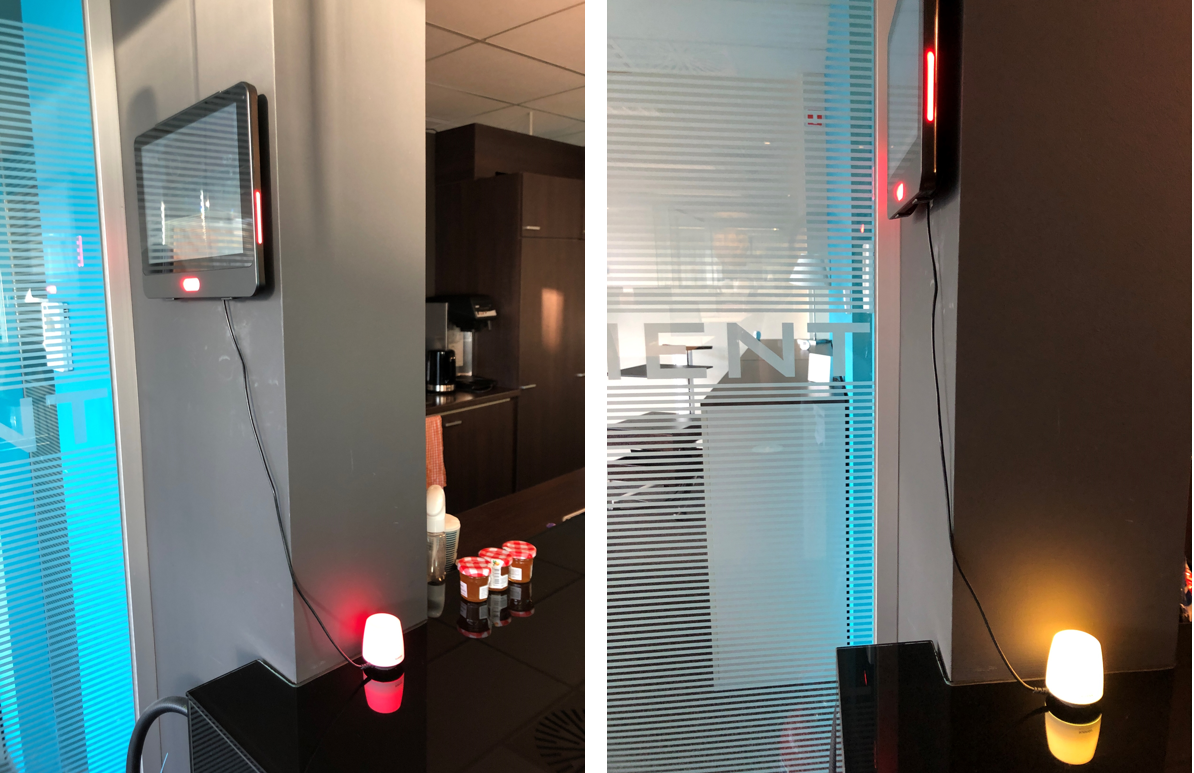

    image2021-9-28 16:50:52.png
