Moeilijkheidsgraad: expert
Inhoud
Leerdoelen
Na het lezen van dit artikel kun je:
- Omgeving voorbereiden
- Mini Hub configureren

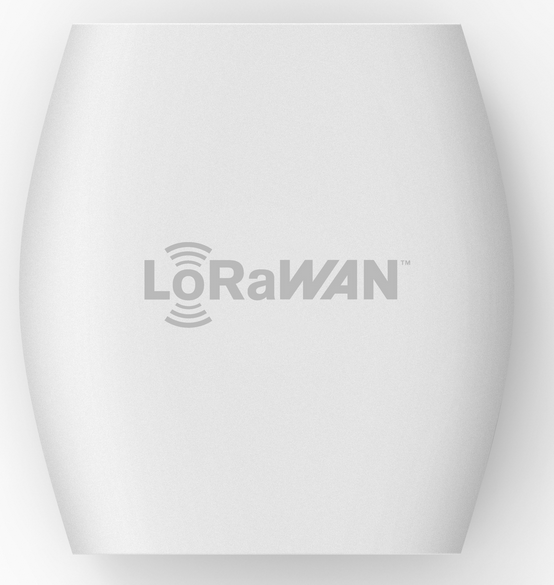

Wat is de Mini Hub?

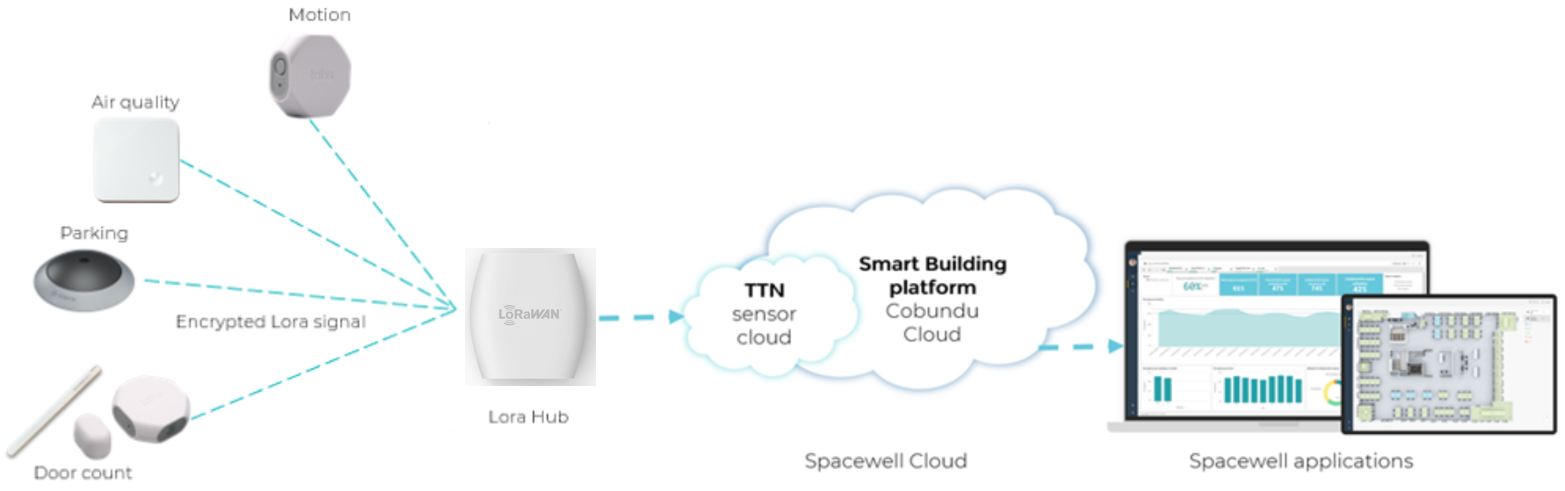

LoRa-gateway voor Spacewell-LoRa-apparaten naar Workplace.
Verbindt via bestaande gastwifi of apart netwerk, vergelijkbaar met ethernet/VLAN.
Sensordata gaat via LoRa; geschat maximaal 250 MB per hub per maand op wifi.
Hardware en netwerk
2,4 GHz
Poorten en richtingen in tabel hieronder.
- Reset achteraan naast USB-C vijf seconden tot snel groen/rood knipperen.
- SETUP bovenaan tien seconden tot snel rood.
- Wifi-AP MINIHUB-xxxxxx, laatste zes tekens gateway-ID.
- Wachtwoord achterop bij WiFi PW.

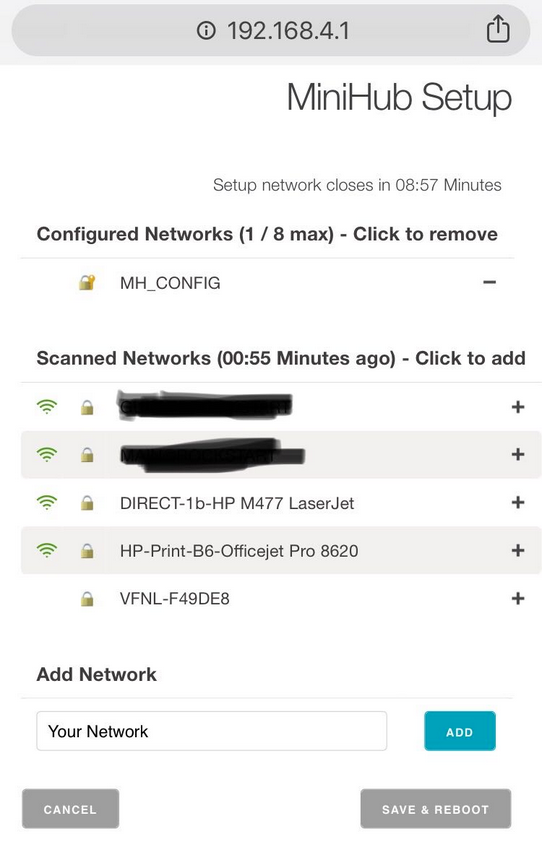

- Verbind en open 192.168.4.1.
- Kies netwerk en wachtwoord indien beveiligd.
- Save and Reboot.
- Kort groen knipperen tijdens netwerkverbinding.
- Daarna groen/rood tijdens CUPS-configuratie voor LNS.
- Constant groen: LoRaWAN verbonden, pakketten mogelijk. Consultant bevestigt Workplace; zie The Things Network, LoRa-platform (intern Spacewell) ).
Extra informatie
Modi
- Configuration Mode, CONF
Wifi-AP voor configuratie van
netwerken voor normaal gebruik. Geen
LoRaWAN-routering in deze modus.
- Gateway Mode, GW
Routering tussen LoRaWAN-apparaten
en netwerk; configuratie-AP niet beschikbaar.

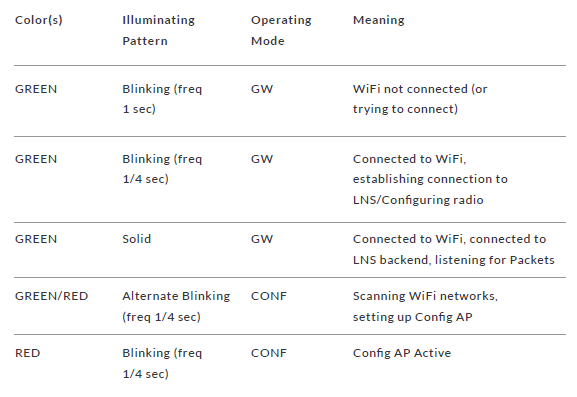

Ledstatus
Knoppen
Drie acties:
-
SETUP tien seconden:
Van GW naar CONF.
-
SETUP vijf seconden:
Herstart in CONF; niets in GW.
-
RESET vijf seconden:
Fabrieksreset wist wifi/LNS, behoudt CUPS.
Probleemoplossing
- Poorten correct?
- Leds controleren
- Board ID op sticker controleren, foto vragen
- Correct netwerk/switch?
- Patchverbinding testen met pc
- Wissel defecte en werkende hub
Defecte op werkende patch werkt: patch/switchprobleem
- Werkende op defecte patch werkt: hubprobleem
Provisioning

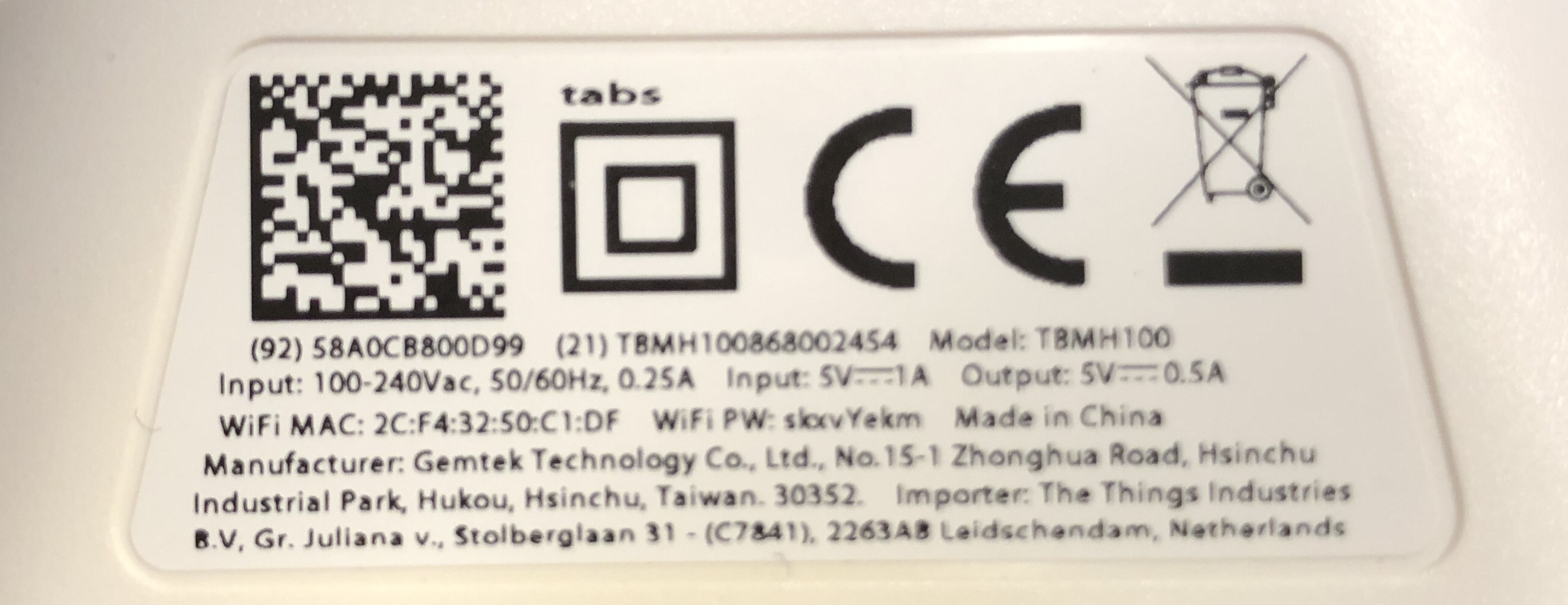

Niet zichtbaar op The Things Network, LoRa-platform (intern Spacewell)? Geef Device EUI en WiFi password/authenticatiecode van sticker aan Support.
EUI is eerste nummer, 58A0…
Info
Bij voorkeur stickerfoto naar Support.
