Pico-gateway via LAN/mobiel installeren

Avatar
Laura CARBO

Moeilijkheidsgraad: beginner

Inhoud

Leerdoelen

Na het lezen van dit artikel kun je:

  • Pico configureren
  • Pico installeren

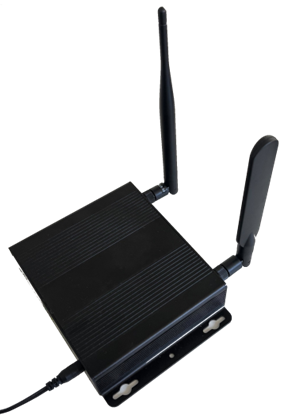

Wat is Pico Next Indoor?


LoRa-gateway.

Ethernet, 4G of LTE.

Configuratie alleen via ethernettoegang.

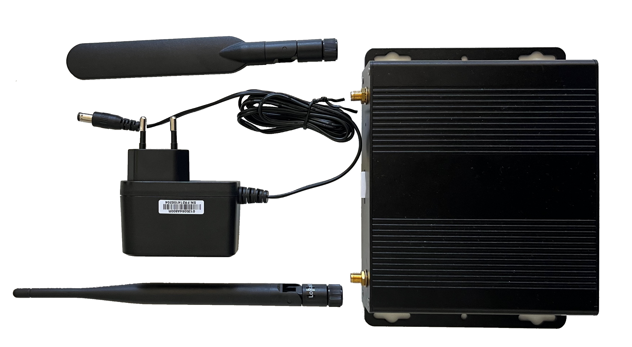

Uitpakken

  • Browan Pico Next Indoor
  • LoRa-antenne
  • 4G/LTE-antenne

    • Eventuele extra antenne voor wifi

  • DC-adapter

Hardware/netwerk

Poorten 22, 123, 443, 1680 en 1700 uitgaand.

Uitgaande IP’s

Openbare NTP voor consistente warehouse-tijden.

Tabelgebruik

  • Liefst alleen uitgaande poorten

Opmerking

Gebruik geen vaste IP’s/DNS; kunnen wijzigen.

  • Protocol/AL aanvullend

EU/VS-bestemmingen:

  • EU: spacewell.eu1.cloud.thethings.industries
  • VS: spacewell.nam1.cloud.thethings.industries

Bestemming

Poort

Protocol

Richting

AL

HTTP/HTTPS, Webhook

80/443

TCP

Uitgaand

WEBGUI

22

TCP

Inkomend/uitgaand

SSH

NTP

123

TCP

Uitgaand

Tijdsynchronisatie

spacewell.eu1.cloud.thethings.industries

443

TCP

Uitgaand

TTI-applicatie

1700

UDP

Uitgaand

Uplink/downlink

1680

TCP

Uitgaand

LoRa Packet Forwarder

Opmerking

Spacewell-PICO ondersteunt geen wifi.

Installatie

Info

Gatewayverbinding bevestigen vóór sensoren.

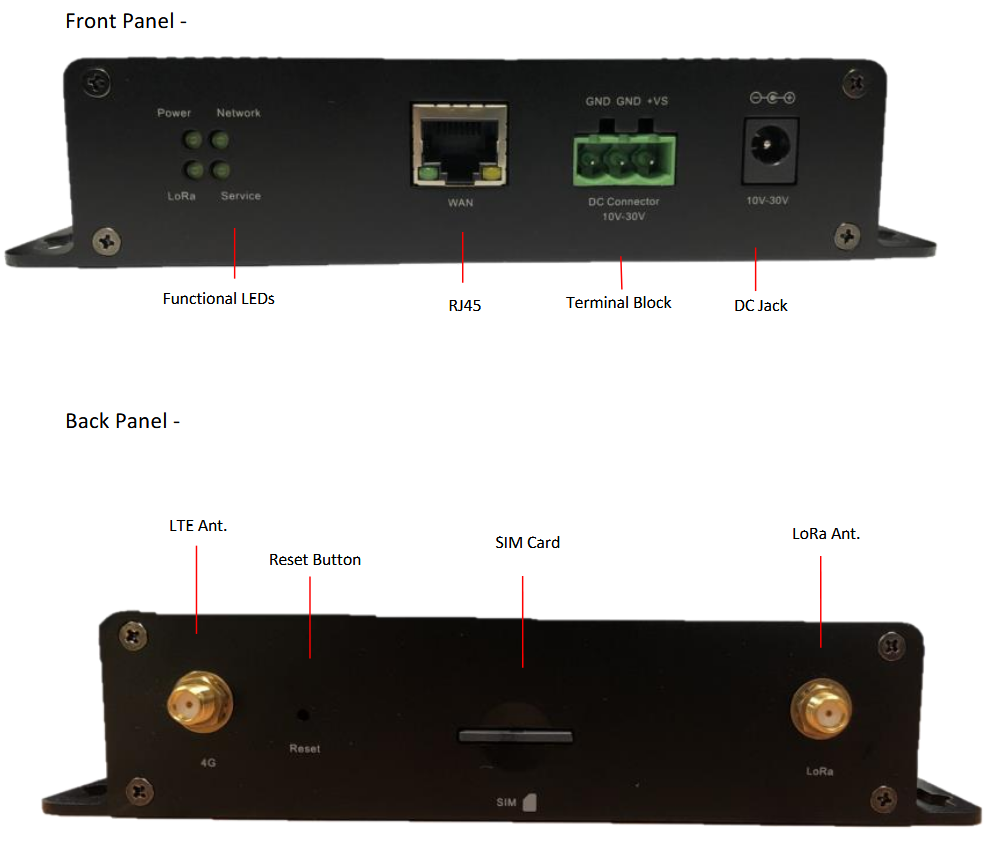

  • LoRa-/4G-antennes monteren
  • Voeding:

    • DC 12 V/1,5 A

    • Of terminalblok
  • Ethernetkabel indien gebruikt

Vier schroefposities voor wand/plafond


Configuratie

Computer via ethernet op hetzelfde netwerk, liefst dezelfde splitter; bron noemt voeding 12 V/1,5 A.

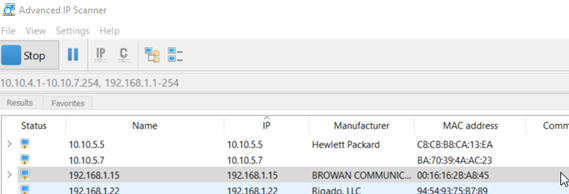

  1. IP-scanner downloaden
  2. Netwerk scannen
  3. Fysiek MAC vergelijken
  4. IP rechtsklik kopiëren naar Chrome/Firefox
  5. Na installatie automatische serververbinding

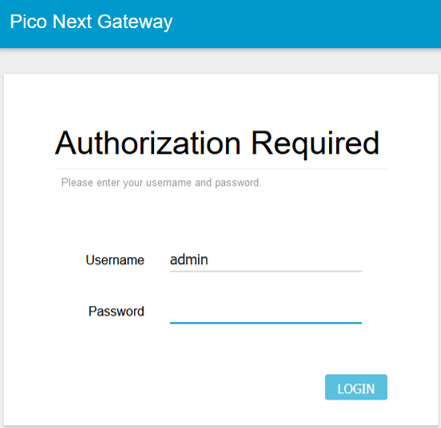

  6. WebGUI via DHCP-IP, liefst Chrome/Firefox

    1. Standaard admin

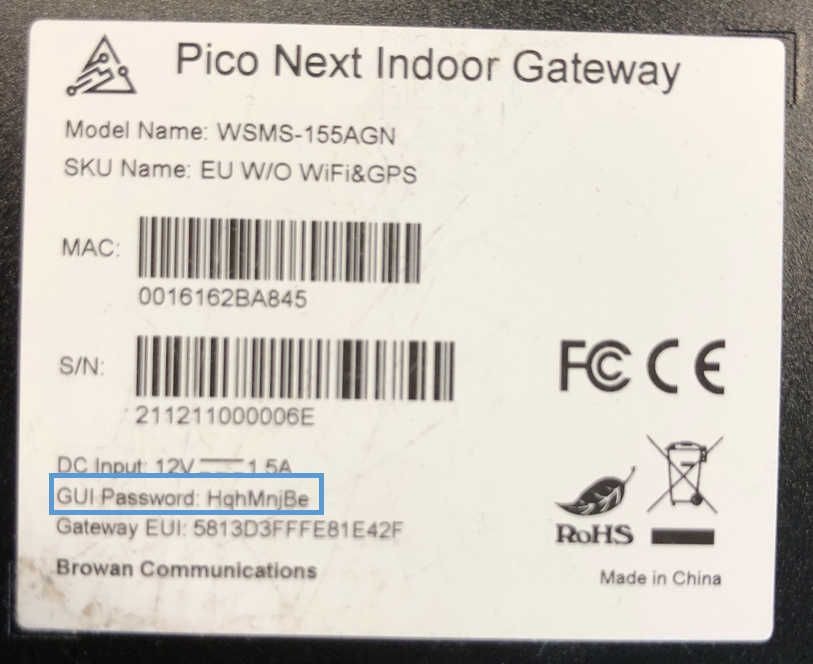

    2. GUI Password op sticker
  7. PICO Configuration Tool opent
PICO Configuration with IP Scanner.mp4



System/Administration

  • Fabrieksreset alleen op Spacewell-instructie
  • Firmware alleen op instructie

Opmerking

Auto Firmware Update NIET inschakelen.

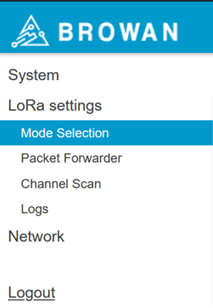

LoRa Settings

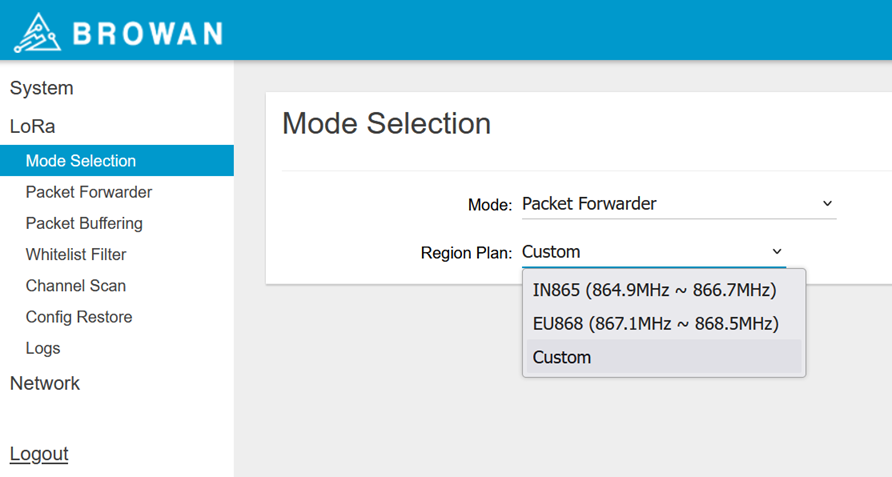

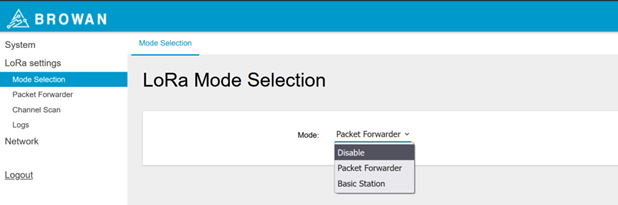

Mode Selection: Packet Forwarder

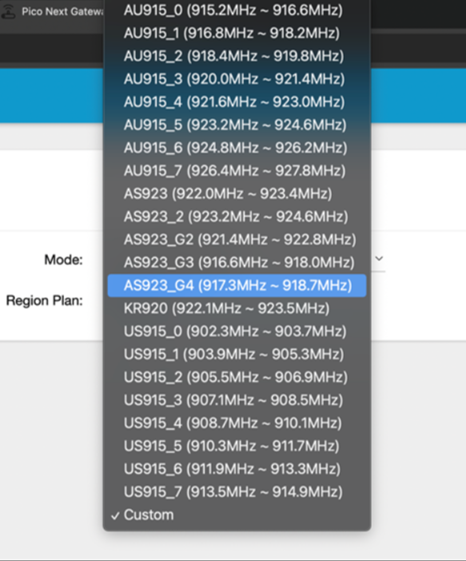

Firmware kan Region plan-keuze tonen

EU: EU868


VS/AU:

  • US915_0
  • AU915_0


Info

Alleen op Hardware-instructie firmware bijwerken.

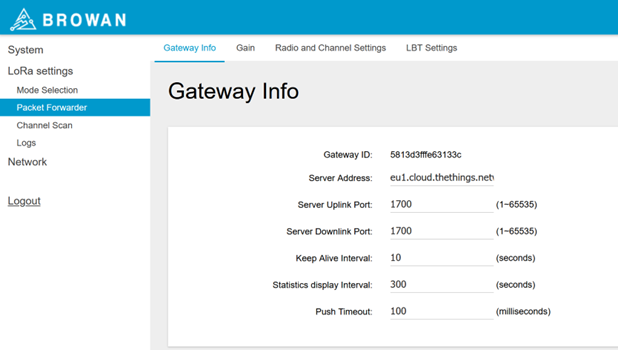

Packet Forwarder-info zoals afbeelding:

  • EU: spacewell.eu1.cloud.thethings.industries
  • Amerika: spacewell.nam1.cloud.thethings.industries
  • Pacific: spacewell.au1.cloud.thethings.industries

Uplink/downlinkpoorten en intervallen volgens afbeelding


Apply

LoRa Settings > Logs toont verzending; consultant bevestigt via The Things Network (intern Spacewell))

PICO LoRa Settings.mp4

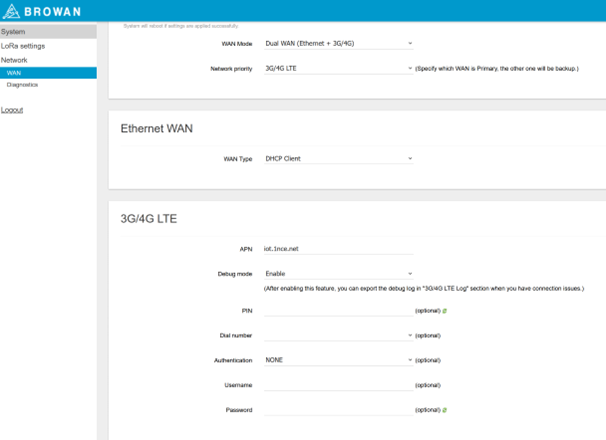

Network/WAN

Opmerking

Mobiel vereistDual WAN (Ethernet + 3G/4G)”

NIET alleen 3G/4G LTE

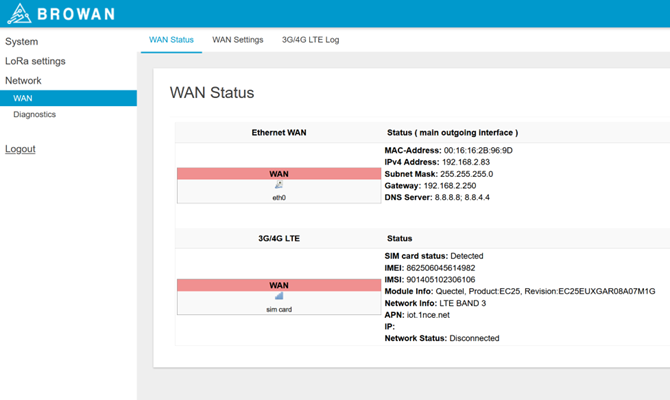

Overzicht beide verbindingen


1. Ethernet, mobiel of Dual WAN

  • Ethernet WAN: DHCP Client
  • Mobiel:

    • WAN Type Dual WAN

    • APN volgens simprovider

Opmerking

Mobiel vereistDual WAN (Ethernet + 3G/4G)”

NIET alleen 3G/4G LTE


2. APN volgens 4G-simkaarten

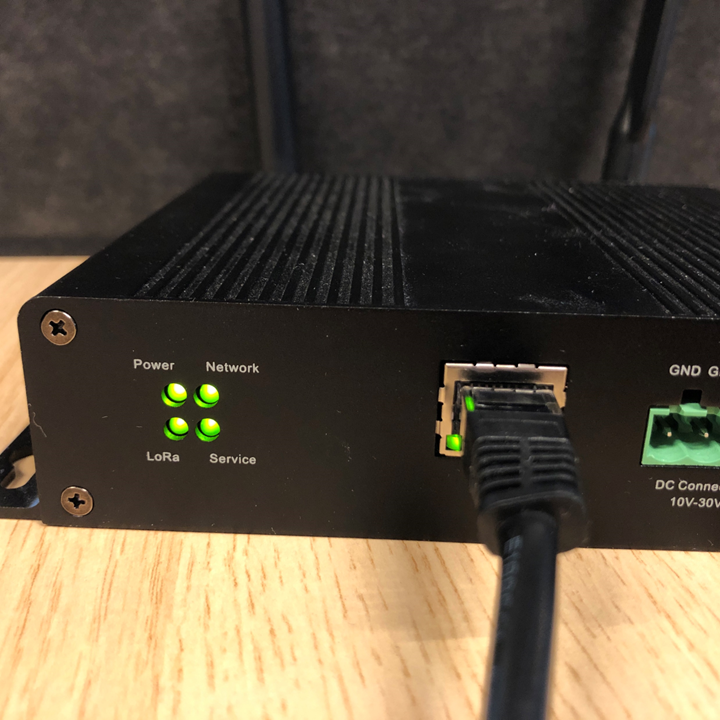

Werkend apparaat


Vier constant groene leds:

  • Power
  • Network
  • LoRa
  • Services

Probleemoplossing

Leds

Functies

Led

Constant

Led

Knipperend

Led

Uit

Controle

Power

Aan

Opstart/OTA

Uit

Voeding controleren

Internet

Beschikbaar

Verbinding controleren

RFU

Volgens modus:

  1. Ethernet controleren
  2. SIM plaatsing/configuratie

Service

LNS verbonden

RFU

Niet verbonden

Geen cloudgegevens: configuratie controleren

LoRa

Werkt

Initialiseren

Werkt niet

LoRa uit maar netwerk aan: configuratie/regiobeschikbaarheid controleren

Logs

Logs

Login volgens https://onespacewell.atlassian.net/wiki/spaces/KB/pages/4357489070/Pico+Gateway+LAN+Cellular+installation#Configuration hoofdstuk hierboven.

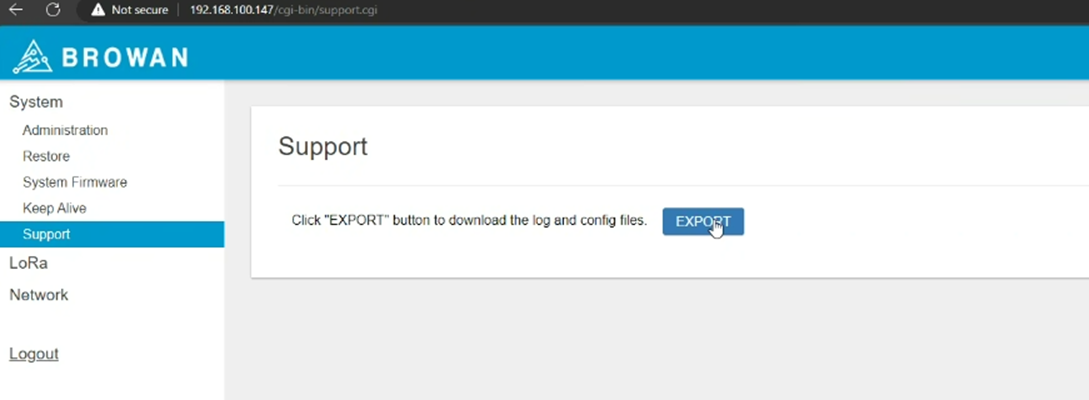

System > Support → export.

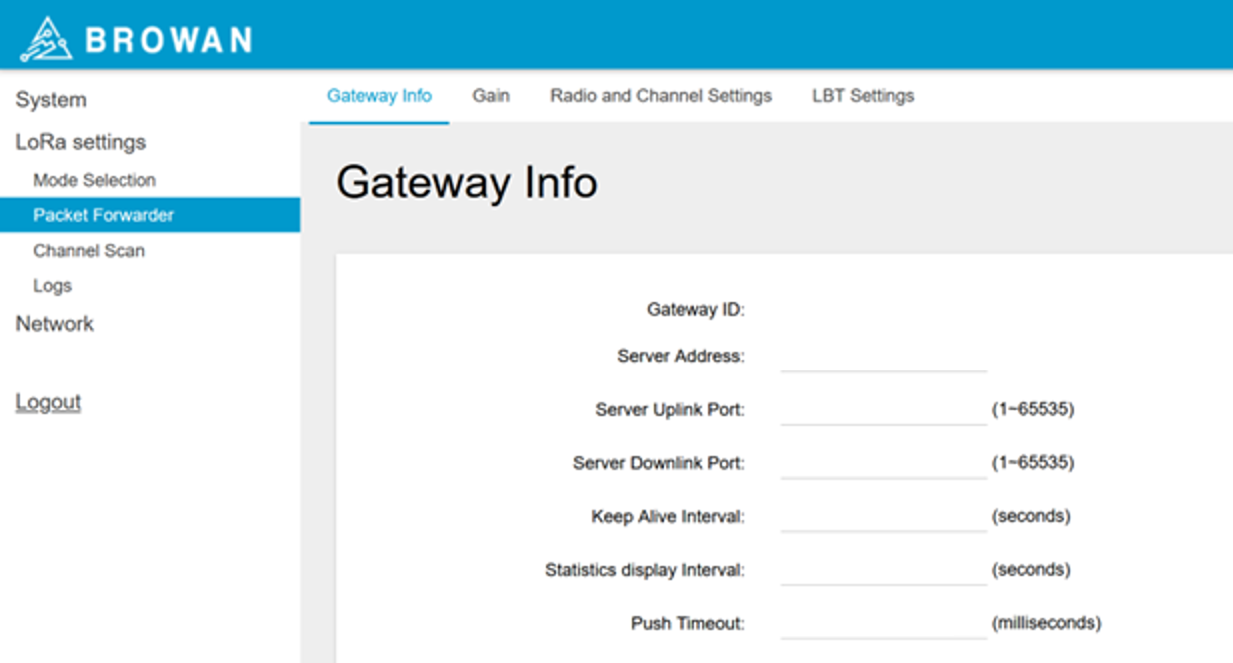

Ontbrekend gateway-ID

Ontbrekend gateway-ID

Leeg ID kan LoRa-synchronisatiefout zijn.

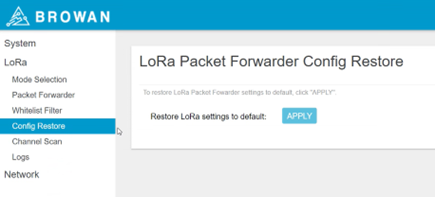

Vanaf v1.1.61 LoRa Config Restore voor standaard Packet Forwarder.


Geen IP-toegang

Geen IP-toegang

Ook zichtbaar in scanner maar geen toegang: externe resetknop aan antennezijde.

  • Voorzichtig met metalen pin, niet te diep/hard wegens schade.
  • Alle leds moeten uit. Zo niet na 15–30 seconden, opnieuw proberen, soms twee/drie pogingen.
  • Na loslaten vijf/tien minuten wachten vóór nieuwe IP-poging.

Opmerking

Alle configuratie weg; opnieuw inrichten.

Alleen 3G/4G ingesteld

Alleen 3G/4G ingesteld

Ethernet geeft normale toegang; bij mobiel zonder ethernet extra stappen.

Vraag IT als laptop geen IP mag toewijzen.

Laptopverbinding:

  1. Direct ethernet, alleen Windows.
  2. Laptop-IP in gatewaynetwerk:

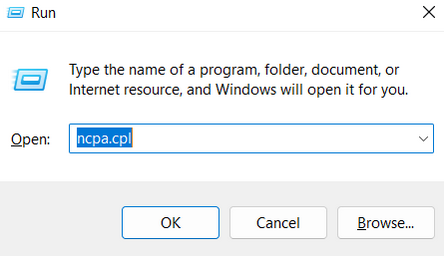

    1. Windows+R

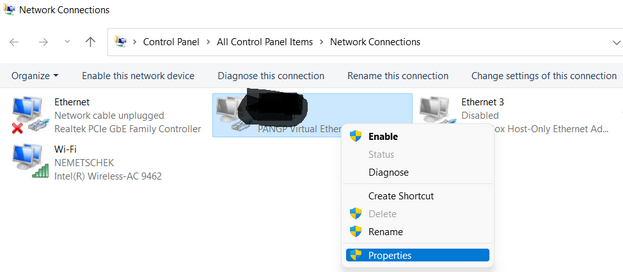

    2. ncpa.cpl → OK


    3. Nieuwe LAN herkennen, eventueel kabel uit/in

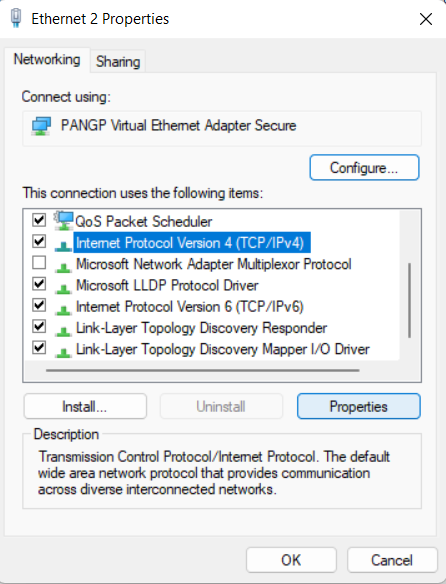

    4. LAN Properties

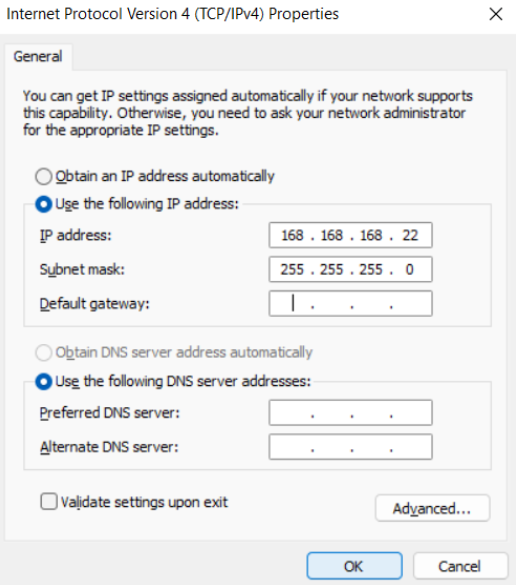

    5. IPv4 Properties

  1. Use the following IP address volgens hieronder

IP address: 168.168.168.22
Subnet mask:255.255.255.0

  1. OK en OK
  2. Opdrachtprompt
  3. Ping hieronder

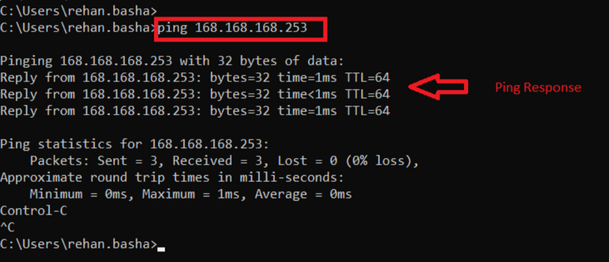

Command: ping 168.168.168.253, voorbeeldantwoord bevestigt verbinding.

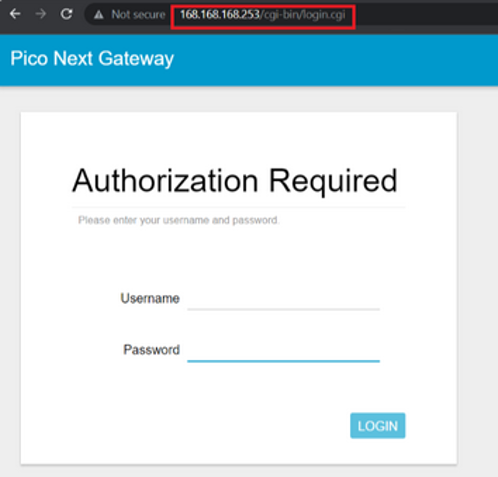

10. Browser naar IP 168.168.168.253voor loginpagina.


11. Inloggegevens volgens https://onespacewell.atlassian.net/wiki/spaces/KB/pages/4357489070/Pico+Gateway+%28LAN%2CCellular%29+installation#Configuration

SIM-problemen: 4G-simkaarten
