MerryIoT-gateway installeren

Avatar
Laura CARBO

Moeilijkheidsgraad: expert

Inhoud

Leerdoelen

Na het lezen van dit artikel kun je:

  • Omgeving voorbereiden
  • Gateway configureren

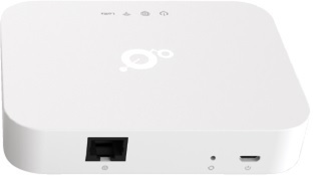

Wat is de gateway?

LoRa-gateway voor Spacewell-apparaten.


Via gastwifi, apart wifi of ethernet.

Info

Geschat maximaal 250 MB per hub/maand via wifi, sensoren via LoRa.

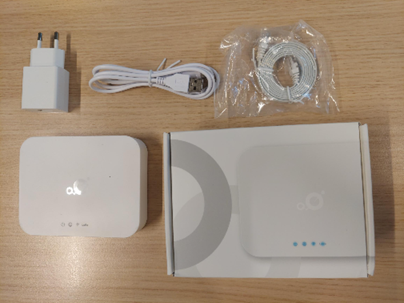

Uitpakken

  • Gateway
  • Ethernetkabel
  • Voedingskabel
  • DC-adapter


Hardware/netwerk

2,4 GHz

Poorten 22, 123, 443, 1680, 1700 uitgaand openen.

Uitgaande IP’s

Openbare NTP voor consistente warehouse-tijden.

Tabelgebruik

  • Liefst alleen genoemde poorten uitgaand

Opmerking

Gebruik geen vaste IP’s/DNS-bestemmingen; kunnen wijzigen.

  • Protocol/AL extra

EU/VS-bestemmingen:

  • EU: spacewell.eu1.cloud.thethings.industries
  • VS: spacewell.nam1.cloud.thethings.industries

Bestemming

Poort

Protocol

Richting

AL

HTTP/HTTPS, Webhook

80/443

TCP

Uitgaand

WEBGUI

22

TCP

Inkomend/uitgaand

SSH

NTP

123

TCP

Uitgaand

Tijdsynchronisatie
  • EU: spacewell.eu1.cloud.thethings.industries
  • VS: spacewell.nam1.cloud.thethings.industries

443

TCP

Uitgaand

TTI-applicatie

1700

UDP

Uitgaand

Uplink/downlink

1680

TCP

Uitgaand

LoRa Packet Forwarder

Activeren

Computer vereist.

Info

Werk vlot, anders time-out.


Stap 1. Verbinden

  1. Voeding

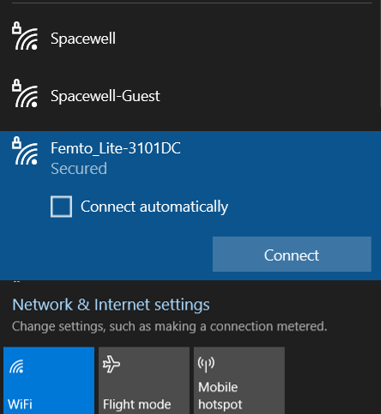

  2. Verschijnt in wifi-lijst
  3. Verbind met MerryIoT-wifi en stickerwachtwoord

  1. Browser 192.168.4.1


Stap 2. LoRa

Info

Gateway-ID zichtbaar

  1. Set LoRa
  2. LoRa Packet Forwarder

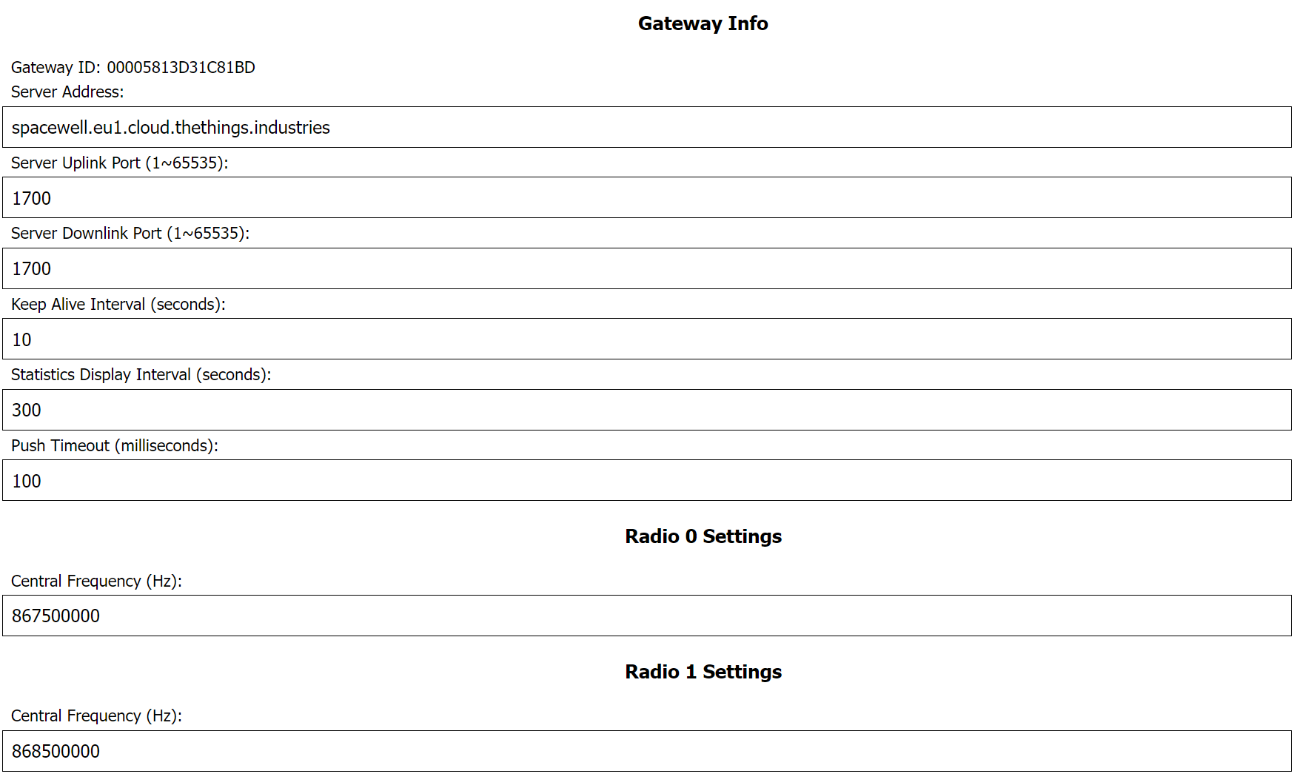

  3. Gateway-info zoals afbeelding:

    1. EU: spacewell.eu1.cloud.thethings.industries

    2. Amerika: spacewell.nam1.cloud.thethings.industries
  4. Save

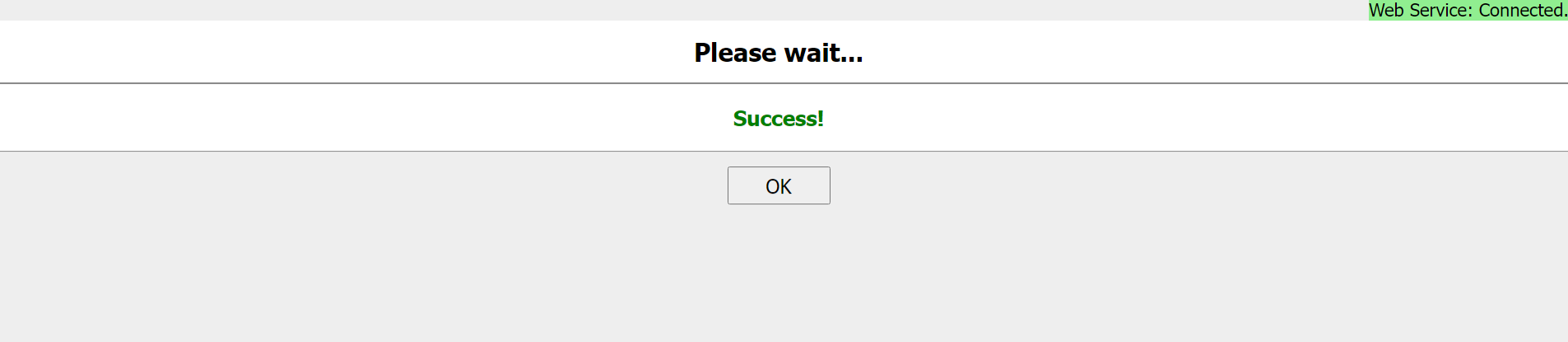

  5. Na Success terug naar hoofdscherm

Stap 3. Verbinding

Ethernet, wifi of beide als terugval.

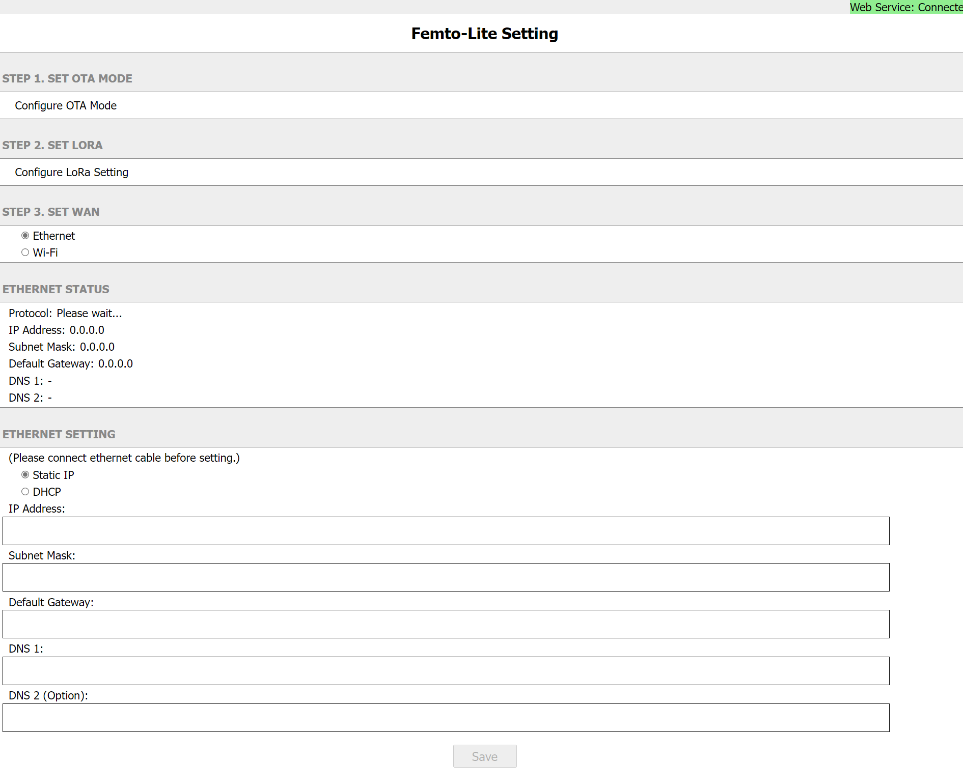

Ethernet
  1. Kabel naar juist netwerk
  2. WAN

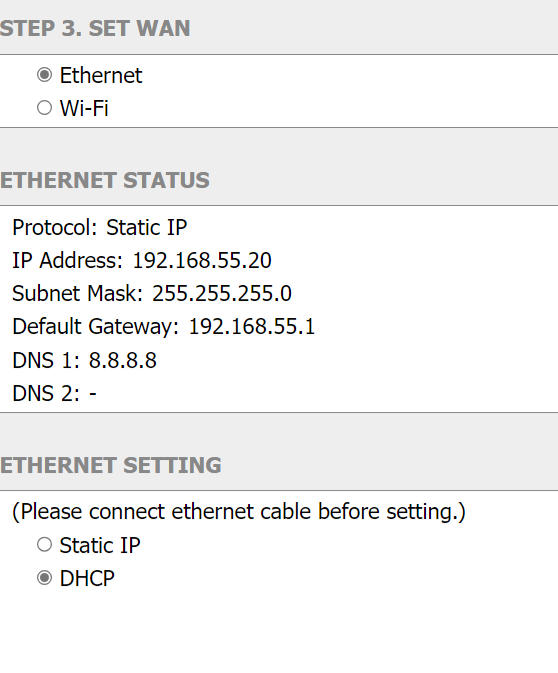

  3. Ethernet Settings: DHCP
  4. Save
  5. Herstart, pagina lijkt vast door disconnected web service.
  6. Leds:

    1. Voeding blauw

    2. Ethernet blauw
    3. LoRa blauw

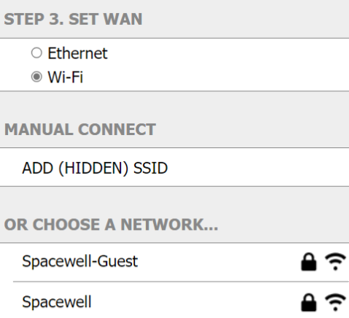

Wifi
  1. LAN los, alleen voeding
  2. Wi-Fi
  3. Netwerken zichtbaar
  4. Netwerk/wachtwoord
  5. Save

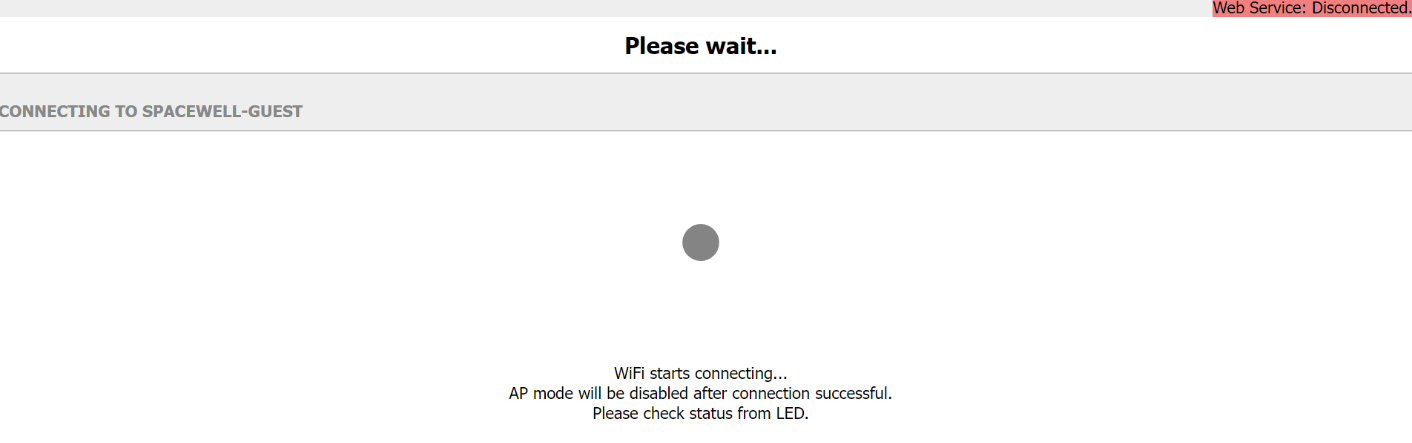

  6. Herstart, pagina lijkt vast door disconnected web service.
  7. Leds:

    1. Voeding blauw

    2. Wifi blauw
    3. LoRa blauw

Ethernet/wifi-terugval

Vanaf 1.0.22; zie https://onespacewell.atlassian.net/wiki/spaces/KB/pages/4357489641/MerryIoT+Gateway+installation#Upgrade-the-firmware-version voor versie/upgrade.

  1. Juiste ethernetnetwerk aansluiten

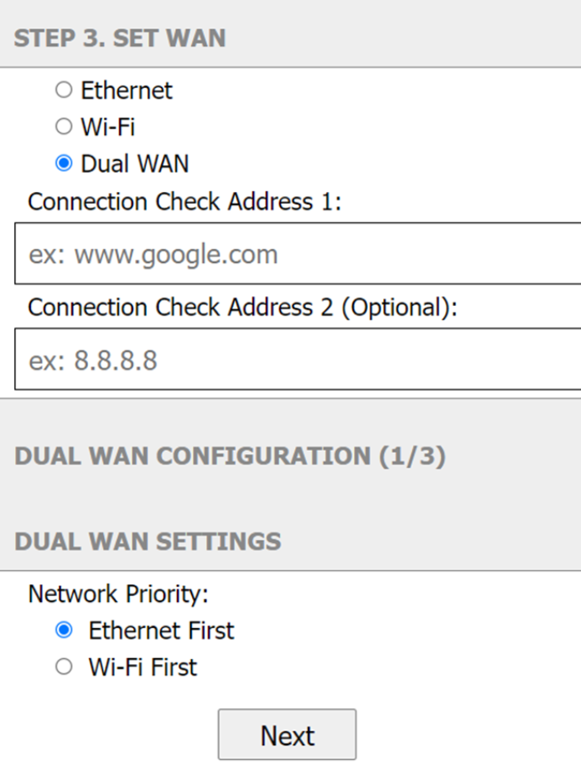

  2. Dual WAN
  3. Controleadres URL/IP voor netwerkuittest Connection Check Address 1 = 8.8.8.8. Technisch ook http://www.google.com, maar typefout in URL verhindert terugval
  4. In DUAL WAN Configuration 1/3prioriteit kiezen, hier ethernet eerst

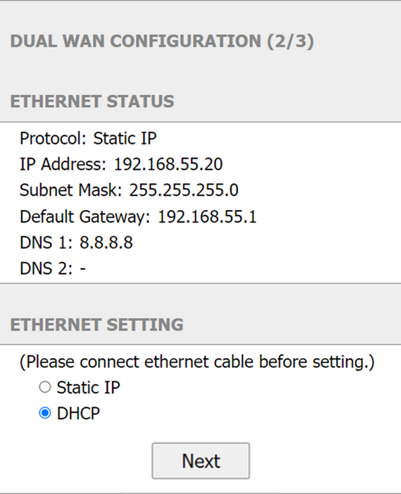

  5. In DUAL WAN Configuration 2/3DHCP, Next, succes afwachten en Next

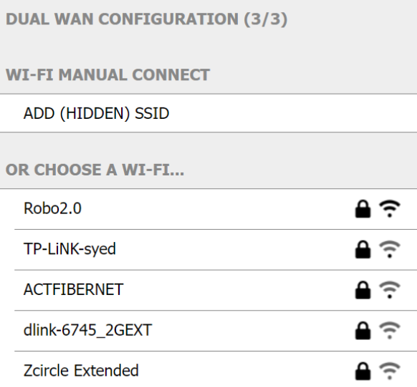

  1. In DUAL WAN Configuration 3/3wifi en wachtwoord kiezen, Save.
  2. Herstart, pagina lijkt vast door disconnected web service.
  3. Leds:

    1. Voeding blauw

    2. Ethernet blauw wegens prioriteit
    3. LoRa blauw

Info

Omschakeling naar wifi duurt 3–5 minuten.

Blauwe ethernet-/wifiled toont actieve verbinding.

Bij succes drie blauwe leds:

  • Verdwijnt uit computer-wifilijst
  • LoRaWAN verbonden en pakketten mogelijk

Consultant bevestigt Workplace; zie The Things Network (intern Spacewell) ).


Extra informatie

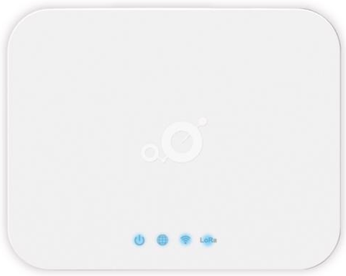

Leds

  • Volgorde voeding, WAN, Wireless, LoRa
  • Altijd drie blauw bij verbinding

    • Voeding blauw

    • Wifi of LAN blauw
    • LoRa blauw
  • Constant = toestand; knipperen = upgrade of verbinding activeren

Constant

Knipperend

Uit

Voeding blauw

Aan

Opstarten

Bootloader negeren

Uit

WAN blauw

Ethernet en IP

Verbinden

Niet aangesloten

Wireless blauw

Wifi-station met IP

Verbinden

Wifi uit

LoRa blauw

Werkt

Verbinden

Werkt niet

Knoppen

Eén resetknop achterop wist alle configuratie; opnieuw inrichten.

MAC-adressen

Afhankelijk van modus.

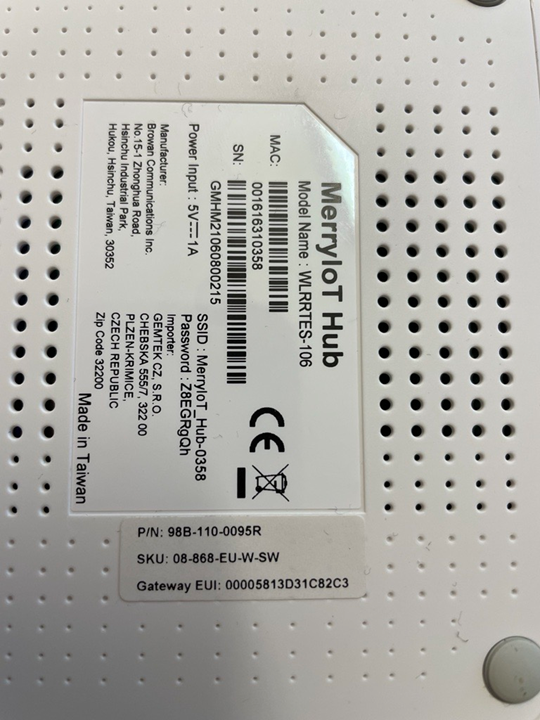

Sticker bevat wifi-MAC.

Interface

MAC

Wifi-station

base_mac

Wifi SoftAP

base_mac +1 laatste octet

Ethernet

base_mac +3 laatste octet

Firmware

Info

Alleen na Hardware-bevestiging upgraden.

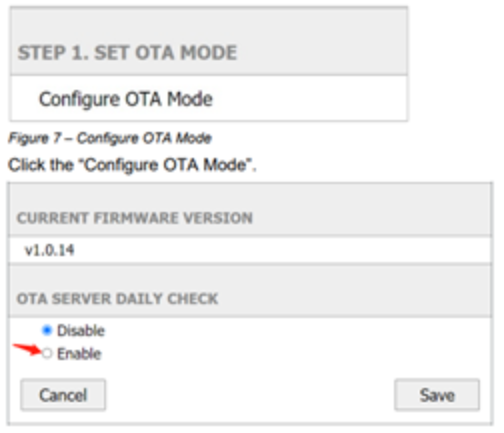

  1. Configure OTA mode voor versie
  2. Nieuwste verkrijgen:

    1. Internetverbinding inrichten

    2. OTA Server Daily Check aan

Info

Elke 24 uur na opstart, mogelijk tot volgende dag wachten.

Probleemoplossing

Offline:

  1. Poorten?
  2. Leds
  3. Juiste netwerk/switch?
  4. Patch testen via pc
  5. Werkende/defecte hub wisselen

    1. Defecte werkt op goede patch: patch/switchprobleem

    2. Goede werkt op defecte patch: hubprobleem

Onbekend MAC? Zie modusverschillen hierboven ( https://onespacewell.atlassian.net/wiki/spaces/KB/pages/edit-v2/4357489641#Assigned-MAC-addresses).

Provisioning

Niet zichtbaar op The Things Network (intern Spacewell)? Device EUI naar Support.
