Met behulp van een uittrekstaat kun je de hoeveelheid op bouwdeelniveau onderbouwen.

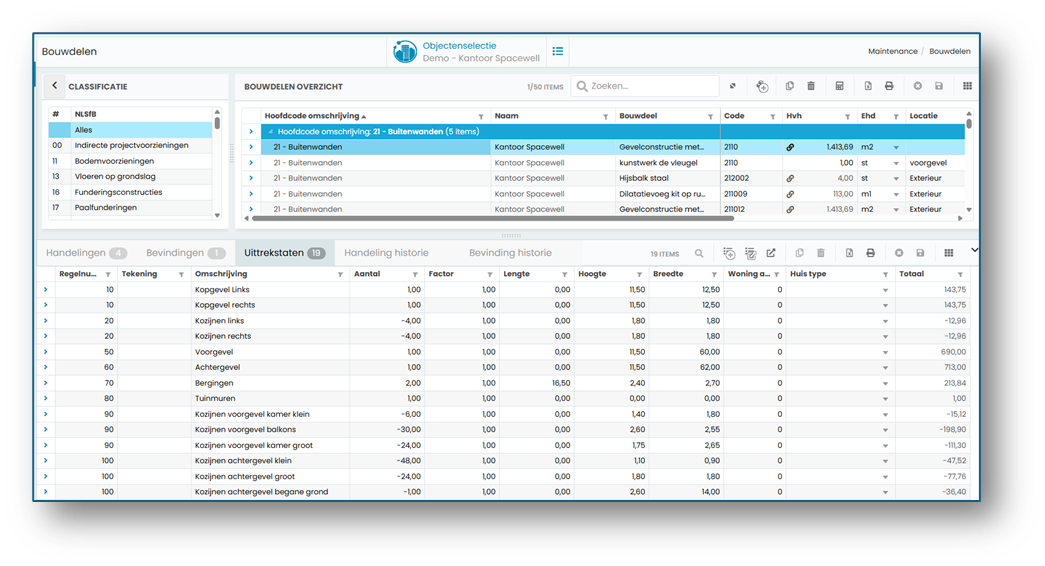

Om de uittrekstaat van een bouwdeel te zien, klik dan op het tabblad Uittrekstaten.
Zodra er een uittrekstaat is gemaakt verschijnt er een icoon in het veld bouwdeel hoeveelheid. Hetgeen visualiseert dat de bouwdeelhoeveelheid is berekend. De hoeveelheid kan dan niet meer met de hand aangepast worden in het bouwdelenscherm.
De iconen die in het rode kader zijn weergegeven worden hieronder beschreven. De overige verklaring van de iconen vind je bij Overzicht van de Iconen
Uittrekstaat regel toevoegen
Uittrekstaat regel toevoegen
De hoeveelheid van een bouwdeel kan worden onderbouwd door een uittrekstaat. Je kunt een onbeperkt aantal regels toevoegen aan de uittrekstaat.
Het toevoegen van een regel kan op 3 manieren:
- Een nieuwe regel toevoegen
- Het importeren van een regel
- Het kopiëren van een regel
Selecteer het betreffende bouwdeel en ga naar het tabblad Uittrekstaat
Door op het icoon Uitrekstaat toevoegen te klikken, verschijnt de regel waar je de waardes kan invoeren
Betekenis van de velden:
De betekenis van de velden in de uittrekstaat zijn als volgt:
Regelnummer
Door middel van het nummeren van de regels kan je zelf de volgorde van de uittrekstaat bepalen.
Tekening
In dit veld kan de referentie van de bouwkundige tekening/bronbestand worden opgenomen.
Omschrijving
In dit veld kan de omschrijving worden geplaatst van de uittrekstaat regel. Bijvoorbeeld “gevel Links” “Berging” etc.
Aantal
Deze waarde wordt meegenomen in de berekening. Je zou bijvoorbeeld een Kozijn Merk A kunnen hebben van 4m breed en 2m hoog. En dat komt 5x voor in het beschouwde bouwdeel. Je voert dan 5 in bij aantal. Of voor installatietechnische onderdelen kun je het aantal stuks per beschouwde regel bij aantal invoeren.
Factor
Een hoeveelheid kan met een factor worden vermenigvuldigd. Voorbeeld: Je hebt een woning met een zadel dak dan kan je de topgevel (zijnde een driehoek) berekenen door lengte en hoogte in te voeren en bij Factor de waarde 0,5. Dan heb je de driehoek berekend. Is de waarde in het veld Factor “0”, dan wordt deze regel niet meegenomen in de berekening.
Lengte
De lengte voor de uittrekstaatregel. Let er op dat de uitkomst van de regel correspondeert met de eenheid van het bouwdeel.
Breedte
De breedte voor de uittrekstaatregel. Let er op dat de uitkomst van de regel correspondeert met de eenheid van het bouwdeel.
Hoogte
De breedte voor de uittrekstaatregel. Let er op dat de uitkomst van de regel correspondeert met de eenheid van het bouwdeel.
Totaal
Dit is het berekende totaal van een uittrekregel. Indien er geen enkele waarde in de regel is ingevuld zal het totaal uiteraard '0' zijn. Dit totaal wordt vervolgens 'omhoog' doorgerekend en zal het veld 'hoeveelheid' van het geselecteerde bouwdeel aanpassen.
Woningtype
Het veld ‘Woningtype’ wordt gebruikt om aan een aantal woningen een type toe te wijzen. Bijvoorbeeld Tussenwoning en Hoekwoning. Een hoekwoning heeft meer m2 metselwerk dan een Tussenwoning.
Woningaantal
Het veld ‘Woningaantal’ wordt gebruikt om het aantal woningen van het genoemde type te tonen. Je kunt eenvoudig zien hoeveel woningen van een bepaald type deel uit maken van je bezit. Wijzigingen in aantallen, door bijvoorbeeld verkoop, kunnen in één keer gemakkelijk worden doorgevoerd door het aantal aan te passen
Uitrekstaat importeren
Met deze functionaliteit kan je één of meerdere regels importeren uit een object naar keuze

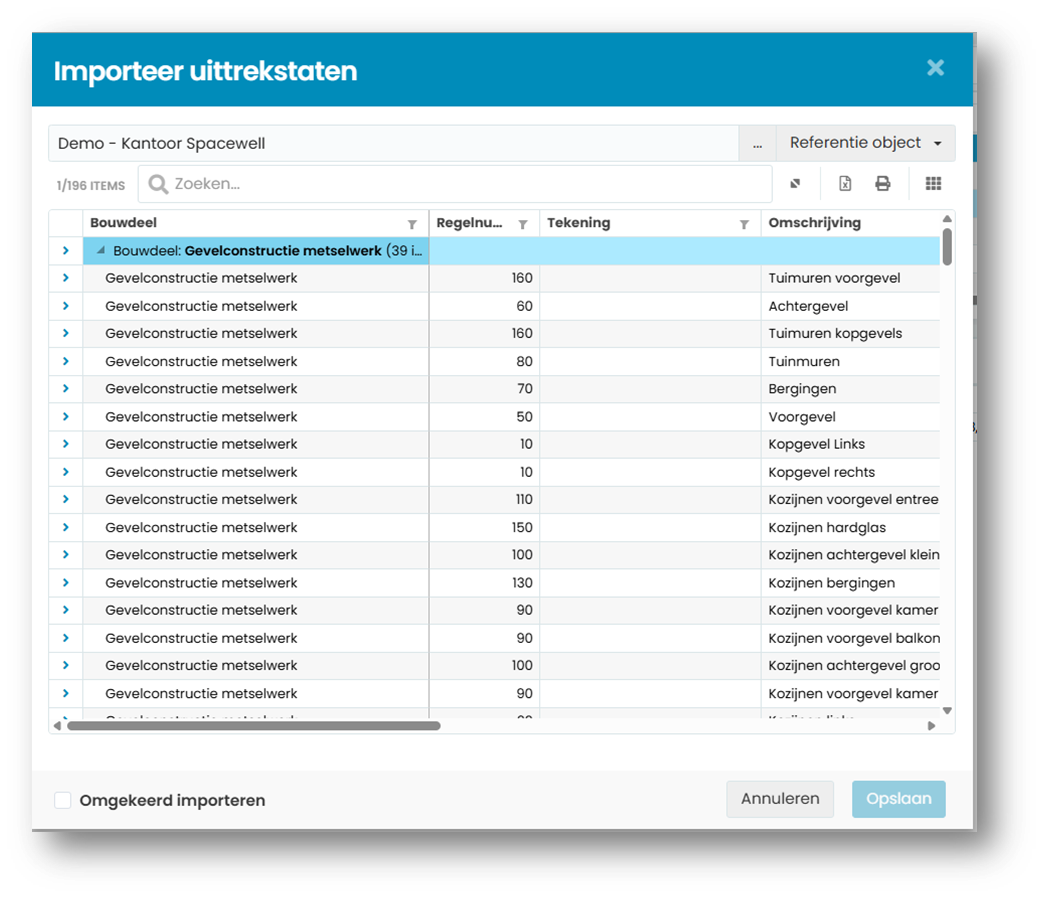

Als je hierop klikt verschijnt het volgende scherm
Je krijgt dan een overzicht van alle uittrekregels van het object waar je op dat moment in werkt.
Je kan hieruit 1 of meerdere regels selecteren en dan kiezen voor opslaan. Hierdoor worden deze regels toegevoegd
Je kan ook kiezen om de regels omgekeerd te importeren. Deze functionaliteit maakt dat de waarde negatief in de uitrekstaat worden geplaatst. Voorbeeld: Je berekent je netto metselwerk oppervlakte door de lengte x hoogte in te voeren en je haal hier de oppervlakte van de gevelopeningen (die als kozijnen zijn aangemaakt in de uittrekstaatregels) af. Als je het netto oppervlak van je metselwerk wil, dan selecteer je eerst dat bouwdeel. Dan kies je voor het importeren uittrekstaat selecteert de regels van de buitenwandopening, vink aan omgekeerd importeren en dan op opslaan. De waarde van de buitenwandopeningen worden negatief weergegeven zodat het totaal van het metselwerk netto wordt weergegeven.

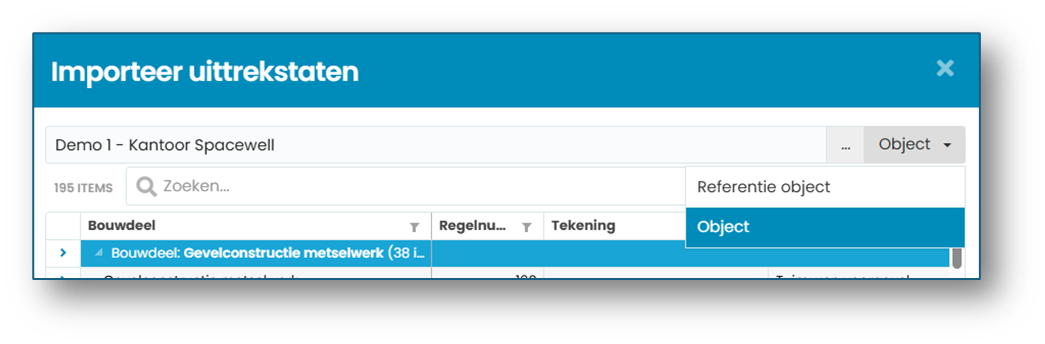

Je kan ook uitrekstaten van een ander object importeren.
Door rechtsboven in het scherm te kiezen voor objecten je krijgt dan een overzicht van de objecten in de maintenance Planning. En maak je de keuze voor het object die de gewenste uitrekstaten heeft.

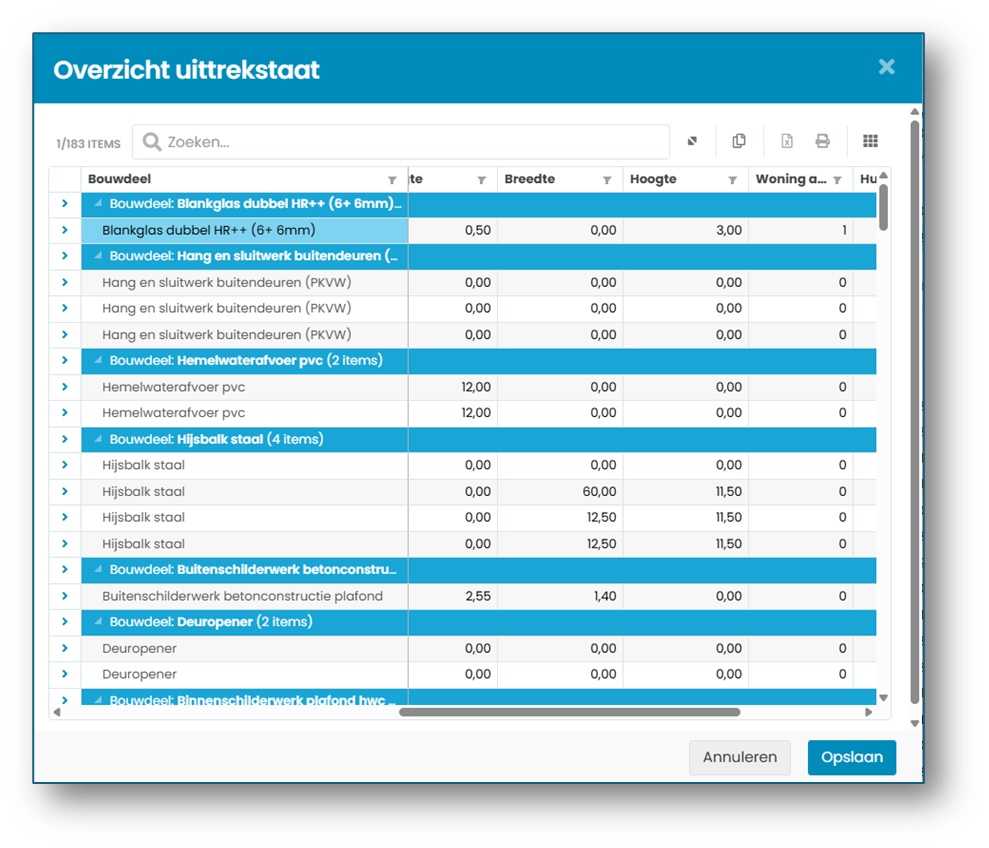

Overzicht Uittrekstaat
Met deze functionaliteit krijg je een overzicht van de uitrekstaatregels van alle bouwdelen van het geselecteerde object/objecten.
Je kan hier wijzigingen in doorvoeren in de uittrekstaat regels zoals aantal breedte hoogte etc.
Je kunt regels kopiëren, door op het icoon Kopiëren te klikken
Je kunt het overzicht exporteren naar Excel of een PDF bestand.
