Installatie van Kerlink iFemtocell Evolution

Avatar
Laura CARBO

Moeilijkheidsgraad: expert

Inhoud

Leerdoelen

Na het lezen van dit artikel kun je:

  • Je omgeving voorbereiden om Kerlink te gaan gebruiken
  • Een Kerlink configureren met 4G

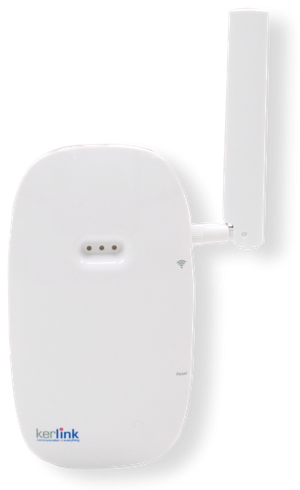

Wat is Kerlink iFemtocell Evolution?

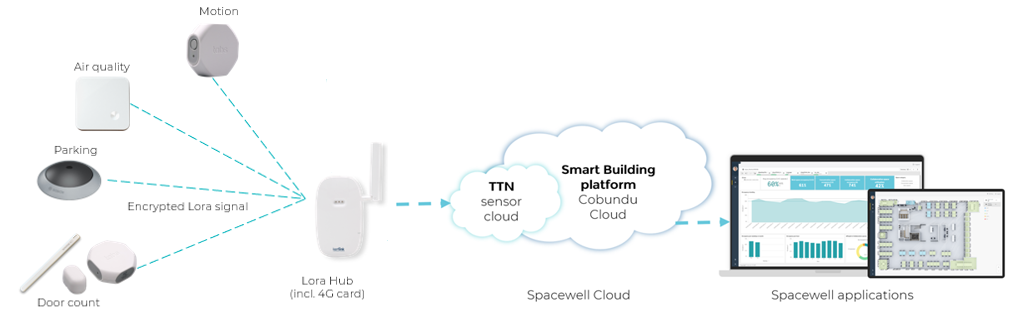

Kerlink is een LoRa-gateway die kan worden gebruikt om elk Spacewell-LoRa-apparaat te verbinden met het Workplace-platform.




image2020-12-20 18:11:44.png

Hardware- en netwerkvereisten

Kerlink iFemtocell Evolution kan via ethernet of 4G verbinding maken met je netwerk.

Als je met 4G werkt, moet je een simkaart voor dit apparaat voorzien: dit hangt af van het aantal sensoren dat verbinding maakt met de gateway, maar over het algemeen / gemiddeld gaan we uit van 250 MB maandelijkse gegevensoverdracht. Daarom raden we aan een simkaart van 1 GB te nemen.

Als je de gateway met een ethernetkabel met je netwerk verbindt:

  • Open de poorten 80, 123, 443, 1700 in de firewall. Deze poorten hebben alleen een uitgaande verbinding nodig.
  • Op het netwerk moeten de apparaten via verschillende poorten toegang hebben tot HTTPS en MQTT/TLS. Hieronder vind je de huidige “Lijst met IP-adressen voor uitgaand verkeer” om te weten welke poorten je moet openen.
  • Een dynamisch IP-adres is vereist.
IP-adressen die nodig zijn voor uitgaand verkeer

We synchroniseren al onze hubs met dezelfde openbare NTP-servers (network time protocol), zodat we consistente tijdstippen in ons datawarehouse hebben.



De onderstaande tabel gebruiken

  • zoals hierboven vermeld, moeten idealiter alleen de genoemde poorten worden geopend (uitgaand)

Opmerking

We raden aan geen specifieke IP-adressen of DNS-bestemmingen in de firewall te gebruiken, omdat deze in de toekomst kunnen en waarschijnlijk zullen veranderen!

  • protocolinformatie en AL-beschrijvingen zijn extra

Afhankelijk van de hoofdlocatie van de omgeving worden Spacewell Workplace-tenants aangemaakt in een EU- of US-omgeving. Daarom kan het bestemmingsadres voor sommige te openen poorten verschillend zijn:

  • eu: spacewell.eu1.cloud.thethings.industries
  • usa: spacewell.nam1.cloud.thethings.industries



Bestemming Poort Protocol Richting AL-beschrijving
ipv4.connman.net 80 TCP Uitgaand Internet Connection Manager
upgrade.wanesy.com 443 TCP Uitgaand Hubbeheer
0.pool.ntp.org 123 NTP Uitgaand NTP
1.pool.ntp.org Uitgaand NTP
2.pool.ntp.org Uitgaand NTP
3.pool.ntp.org Uitgaand NTP
spacewell.eu1.cloud.thethings.industries 1700 UDP Uitgaand Gatewaygegevens



Hubconfiguratie (alleen nodig voor 4G)

Vereisten

Vereisten voor de computer die je voor de configuratie gebruikt:

  • fysieke netwerkaansluiting voor een ethernetkabel (op een Mac raden we aan een adapter te gebruiken)
  • beveiliging kan op zoveel verschillende manieren worden ingesteld dat het niet mogelijk is om systeemvereisten te beschrijven… Het bedrijf van de klant moet een laptop leveren die verbinding kan maken met de buitenwereld en/of de Kerlink-pagina op de whitelist zetten.
  • zorg ervoor dat je computer verbinding maakt met hetzelfde netwerk als het apparaat

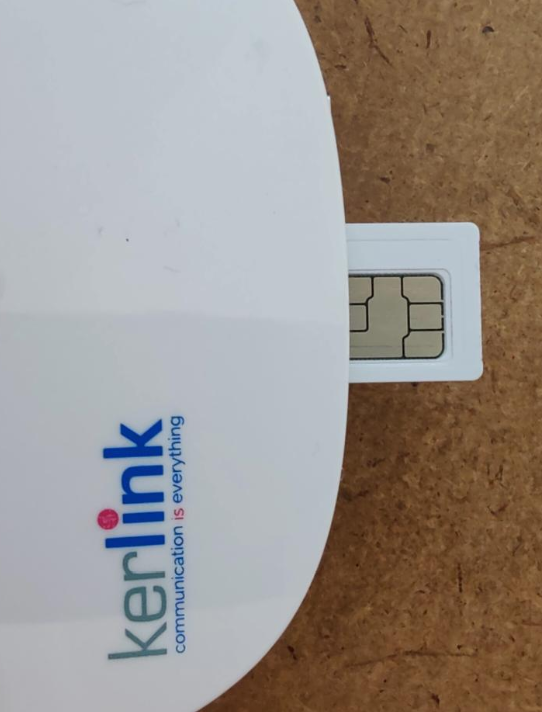

  • plaats de simkaart in het apparaat. Je hoort de simkaart op zijn plaats klikken / het geluid van het plaatsen (“tik”).


Activeringsstappen

1. Zorg ervoor dat je via een ethernetkabel met het apparaat bent verbonden.

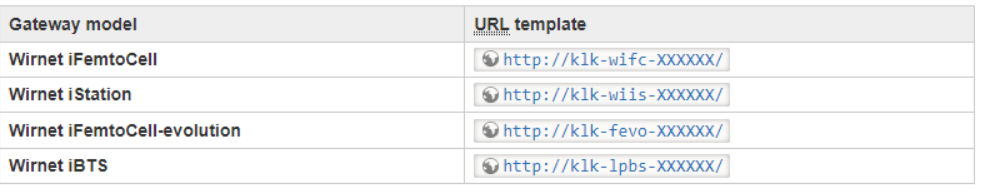

2. Afhankelijk van het gatewaymodel moet je een andere URL openen (XXXXXX = de laatste 6 cijfers van de EUI op de achterkant van de gateway). Ga voor Kerlink iFemtocell Evolution naar http://klk-fevo-XXXXXX/

image2021-10-21 16:36:38.png

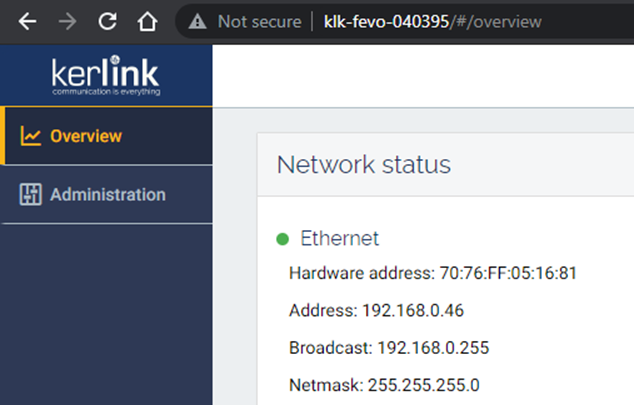

Vraag je login op bij de Spacewell-hardwaremanager.

 image2021-9-1 18:48:24.png

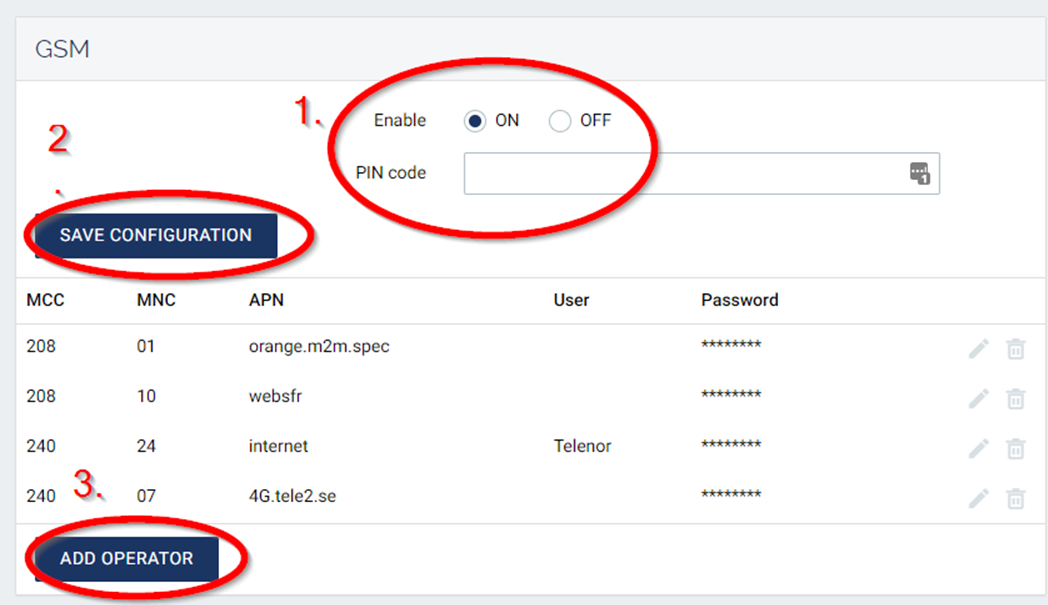

3. Selecteer “Administration” in het linkermenu om 4G in te stellen:

image2021-9-1 18:49:33.png

  • Mobiel netwerk inschakelen
  • PIN-code invoeren
  • Operatorgegevens toevoegen



4. Zoek de MCC/MNC- en APN-waarden op in 4G-simkaarten

5. Zorg ervoor dat je de configuratiewijzigingen voor je mobiele netwerk OPSLAAT.

Info

Als de simconfiguratie niet correct was of niet is opgeslagen, springt de schakelaar naar GSM uitgeschakeld.

6. Start de gateway opnieuw op en koppel de netwerkkabel los om de configuratiewijzigingen toe te passen.

7. De Spacewell-implementatieconsultant kan in The Things Network (LoRa-platform) (SW intern) controleren of de gateway online is (de EUI in de notatie 7076FF0064xxxxxx staat op de sticker aan de achterkant van het apparaat).

Hubinstallatie

  • Bij 4G verbind je de hub met het netsnoer aan een stopcontact
  • Als je de ethernetfunctie gebruikt, zorg er dan voor dat de ethernetkabel verbinding maakt met het netwerk waarop de vereiste poorten zijn geopend (zie hierboven). Op het apparaat zelf is slechts 1 ethernetpoort beschikbaar op de hub, dus het is eenvoudig om de ethernetkabel aan te sluiten.

Verbindingscontrole

Om de verbinding van de hub op The Things Network (LoRa-platform) (SW intern) te controleren, moet je de EUI (notatie 7076FF006404027E), die op de sticker aan de achterkant van het apparaat staat, doorgeven aan je Spacewell-consultant.

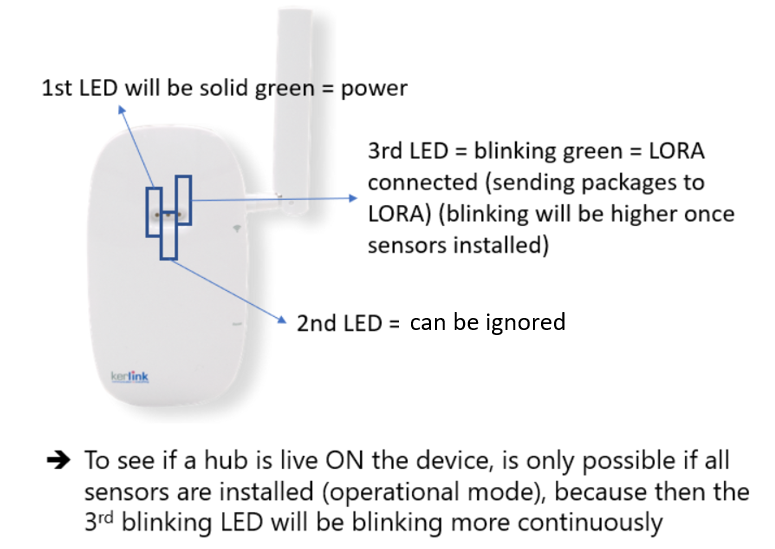

Als je verbinding succesvol was:

image2021-9-9 11:14:33.png

  • zijn de leds op het apparaat als volgt:
    • 1e led brandt continu groen = voedingsstatus = aangesloten op stroom
    • 2e led = kan worden genegeerd

    • 3e led = knippert groen = LORA-activiteit/verbonden (pakketten naar LORA verzenden) (het knipperen wordt frequenter zodra de sensoren zijn geïnstalleerd)

      → Om te zien of een hub AAN staat op het apparaat, is het alleen mogelijk als alle sensoren zijn geïnstalleerd (operationele modus), omdat de 3e knipperende led dan continuër zal knipperen

  • is de indicator op het TTN-platform continu BLAUW. Dit betekent dat de gateway verbonden is met het LoRaWAN-netwerk en klaar is om pakketten te verwerken (Spacewell Workplace SPOC kan dit controleren op basis van de board-ID)
