Kiosk-4G-router RUT241 installeren

Moeilijkheidsgraad: expert

Bekijk Checklist voor hardwarebezoek of installatie op locatie voor benodigdheden.

Hardware

Volgens grootte en montage twee tot drie stopcontacten:

• 22 inch heeft één nodig: scherm, QBIC-backpack en router afzonderlijk gevoed, maar verdeelblok meegeleverd voor nette paalbekabeling.
• 32/55 inch: drie afzonderlijke voedingen, dus drie stopcontacten.

Uitpakken

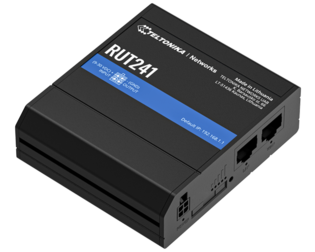

Teltonika-pakket:

Configuratie

Vooraf ingesteld, geen configuratie nodig.

Voorbereiding

Controleer plug-and-play-verbinding vooraf:

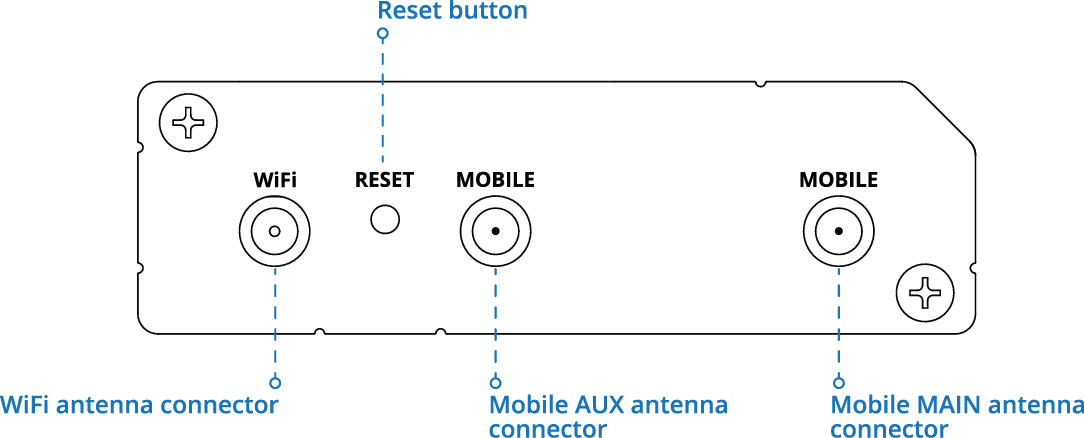

1. Drie antennes vastschroeven.

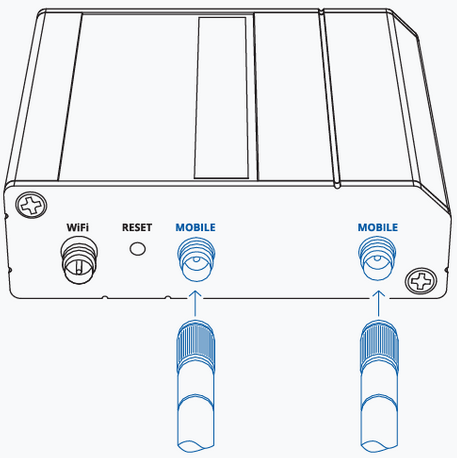

   1. MAIN en AUX naar Mobile

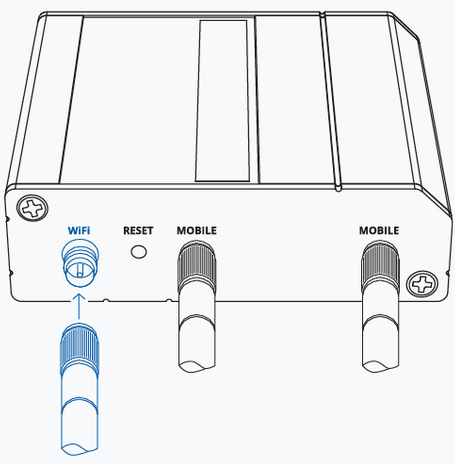

   2. Wifi-antenne naar WIFI
2. SIM-kaart met zichtbaar ID op router tapen voor later onderzoek
3. Voeding aansluiten

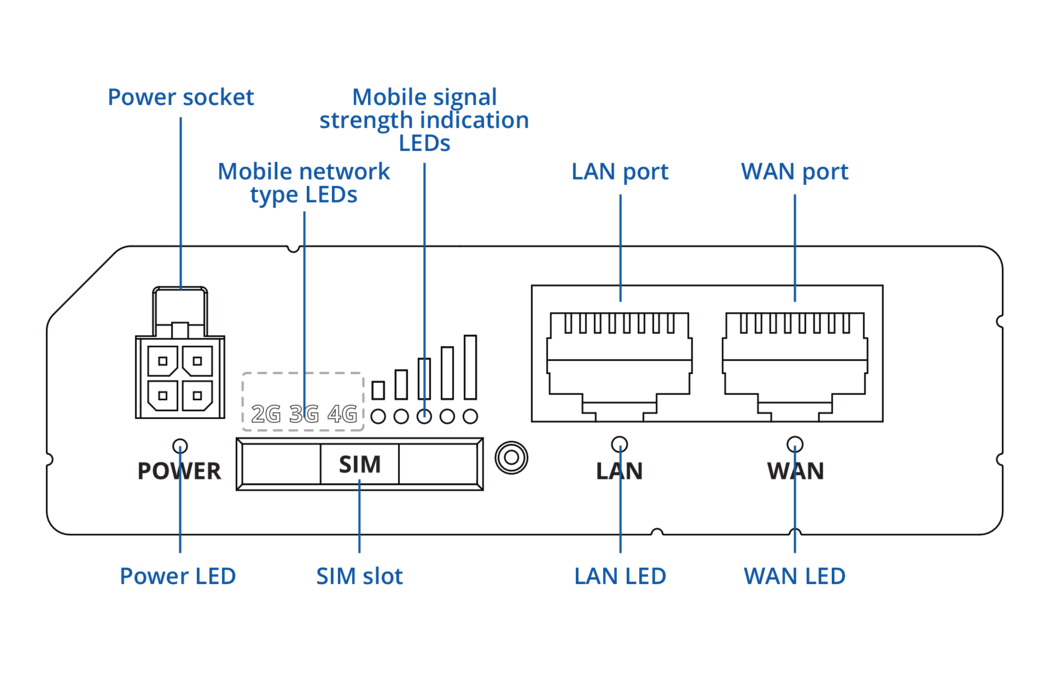

4. Vijf signaalleds lichten op
5. UTP van LAN out naar computer
6. Computerwifi uit
7. Webpagina moet openen via router

Router op kiosk aansluiten

Kies model:

• ELO 22-inch vloer
• ELO 32–55-inch wand

22-inch vloerkiosk

Bij open paal:

1. Router onderin, antennes recht, niet gebogen
2. Voeding

   1. Kabel vanuit paal onderaan naar buiten

   2. Stopcontact aansluiten
   3. Voeding naar router
3. Vijf signaalleds lichten op
4. UTP/LAN/ethernet

   1. LAN out aansluiten

   2. Ethernet naar QBIC-backpack
5. Backpack ook in paal en ELO-aansluiting volgens Kiosk-hardware installeren
6. Paal sluiten

32–55-inch wandkiosk

1. Voeding

   1. Stopcontact aansluiten

   2. Voeding naar router
2. Vijf signaalleds lichten op
3. UTP/LAN/ethernet

   1. LAN out aansluiten

   2. Ethernet naar QBIC-backpack
4. Router achter kiosk en aansluiting volgens Kiosk-hardware installeren

Vervolgstappen

Bij eerste start app installeren volgens: Kiosk-app op QBIC installeren

Archief

ELO 22-inch vloerkiosk

Bij open paal:

1. Router onderin, antennes recht
2. Voeding

   1. Kabel onderaan uit paal

   2. Stopcontact aansluiten
   3. Voeding naar router
3. Vijf signaalleds lichten op
4. UTP/LAN/ethernet

   1. LAN out aansluiten

   2. Volgens de brontekst voedingskabel door bovenste ronde opening trekken
   3. Ethernet naar 22-inch scherm naast voeding
5. ELO installeren en paal sluiten
