Kiosk-hardware installeren

Avatar
Laura CARBO

Moeilijkheidsgraad: expert

Inhoud

Leerdoelen

Na het lezen van dit artikel kun je:

  • Netwerk en bekabeling voorbereiden
  • Je kiosk installeren

Bekijk de Checklist voor hardwarebezoek of installatie op locatie om alle benodigde hulpmiddelen mee te nemen.

Hardware- en netwerkvereisten

Netwerk

Bij klantnetwerk:

HTTP/HTTPS via poorten 80 en 443 vereist.

De app gebruikt onderstaande URL’s:

Cobundu en Device Control hebben dynamische IP-adressen die veranderen. Een vast IP is daarom niet vereist of mogelijk.



De Kiosk-app gebruikt 5–10 GB per maand, afhankelijk van profiel, thema, wijzigingen en eigen inhoud.



Bij 4G-router RUT241: geen netwerkvereisten voor klant-IT

Hardware

Bij klantnetwerk voor verbinding:

Ethernetkabel RJ-45 en stopcontacten op de kioskplek.

  • Scherm en losse backpack/pc hebben aparte gelijkstroomvoeding: twee stopcontacten.


Wifi kan ook, maar RJ-45 is stabieler.



Bij 4G-router RUT241:

Drie stopcontacten op de kioskplek.

  • Scherm, pc en router hebben ieder aparte gelijkstroomvoeding.

Vereisten

Gebruik je 4G-router RUT241, configureer deze eerst volgens Kiosk-4G-router RUT241 installeren

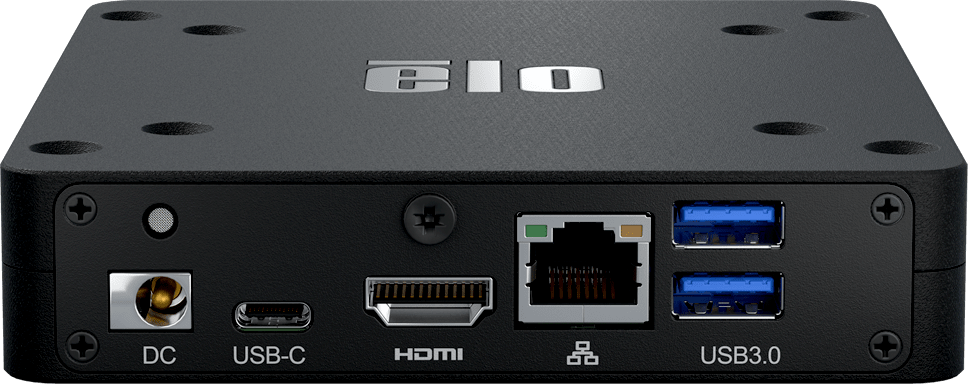

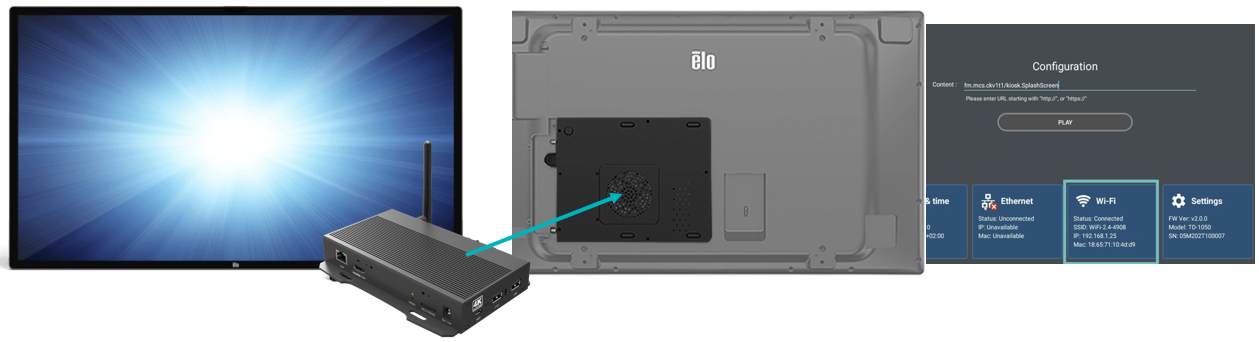

Backpack op het scherm aansluiten


22-inchserie
HDMI voor beeld en USB-B naar USB-A voor touch.

32-inchserie
Meegeleverde USB-C voor zowel beeld als touch.

55-inchserie
HDMI voor beeld en USB-C voor touch.

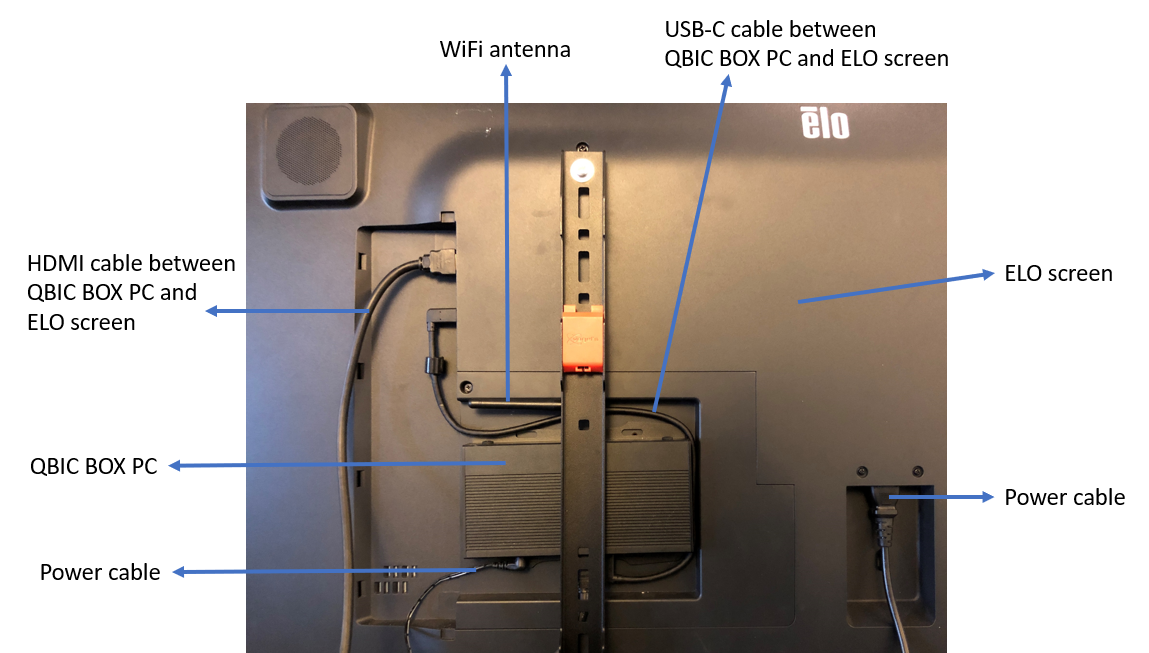

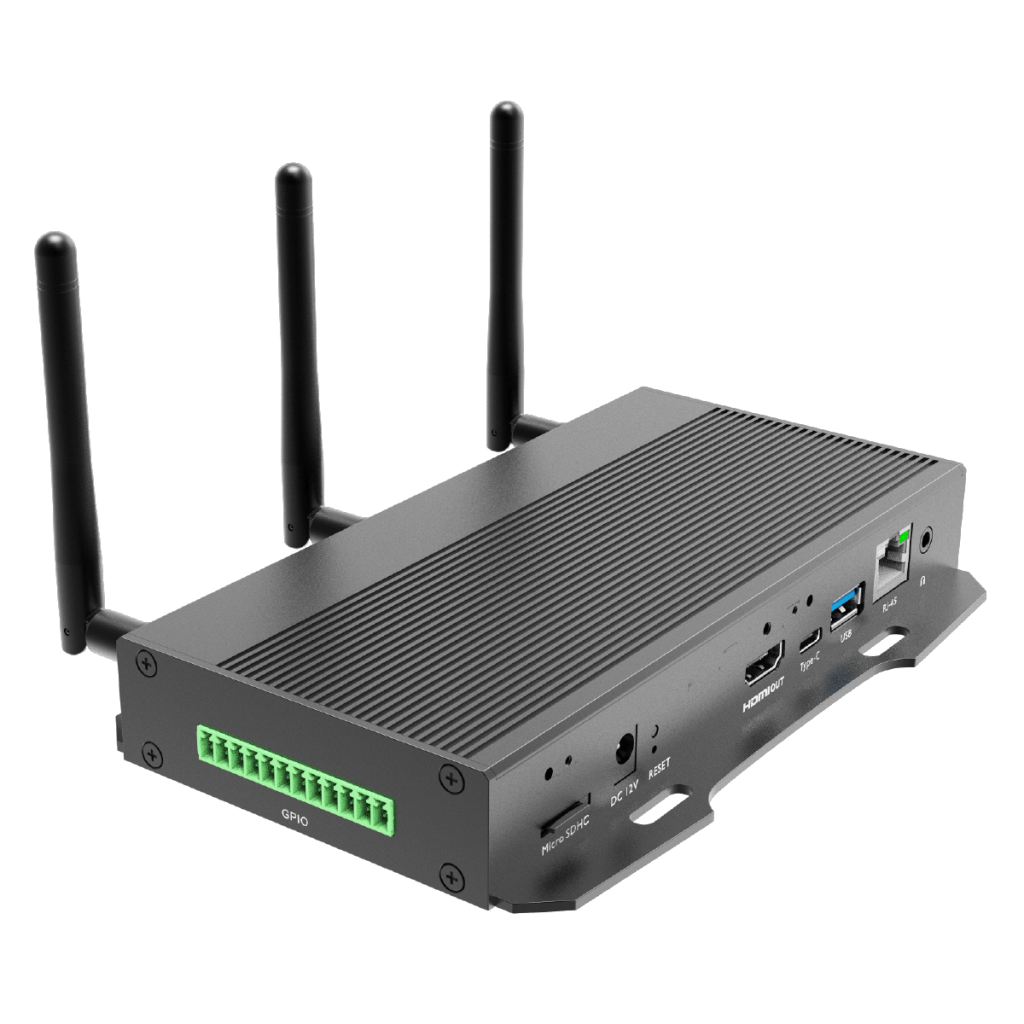

QBIC BOX PC met ELO-scherm installeren


  1. Plaats wifi-antenne bij wifi; niet nodig bij ethernet.

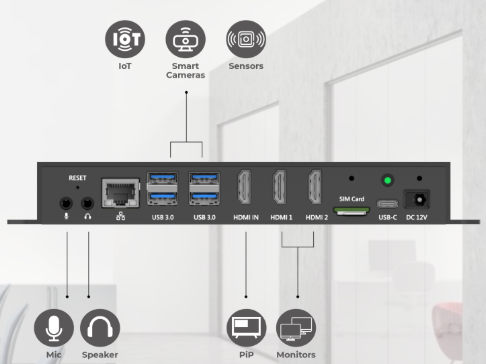

  2. Sluit aan op de BOX PC:
    1. HDMI2 voor optimale prestaties
    2. USB-C of USB-B naar USB-A
    3. Ethernet bij bekabeld netwerk, niet nodig bij wifi
  3. HDMI en USB-C van BOX PC naar ELO-scherm
  4. Voedingskabels naar pc en scherm
  5. BOX PC in de opening achterop ELO plaatsen


Liggende wandmontage, 32–55 inch



Installatievoorbeelden

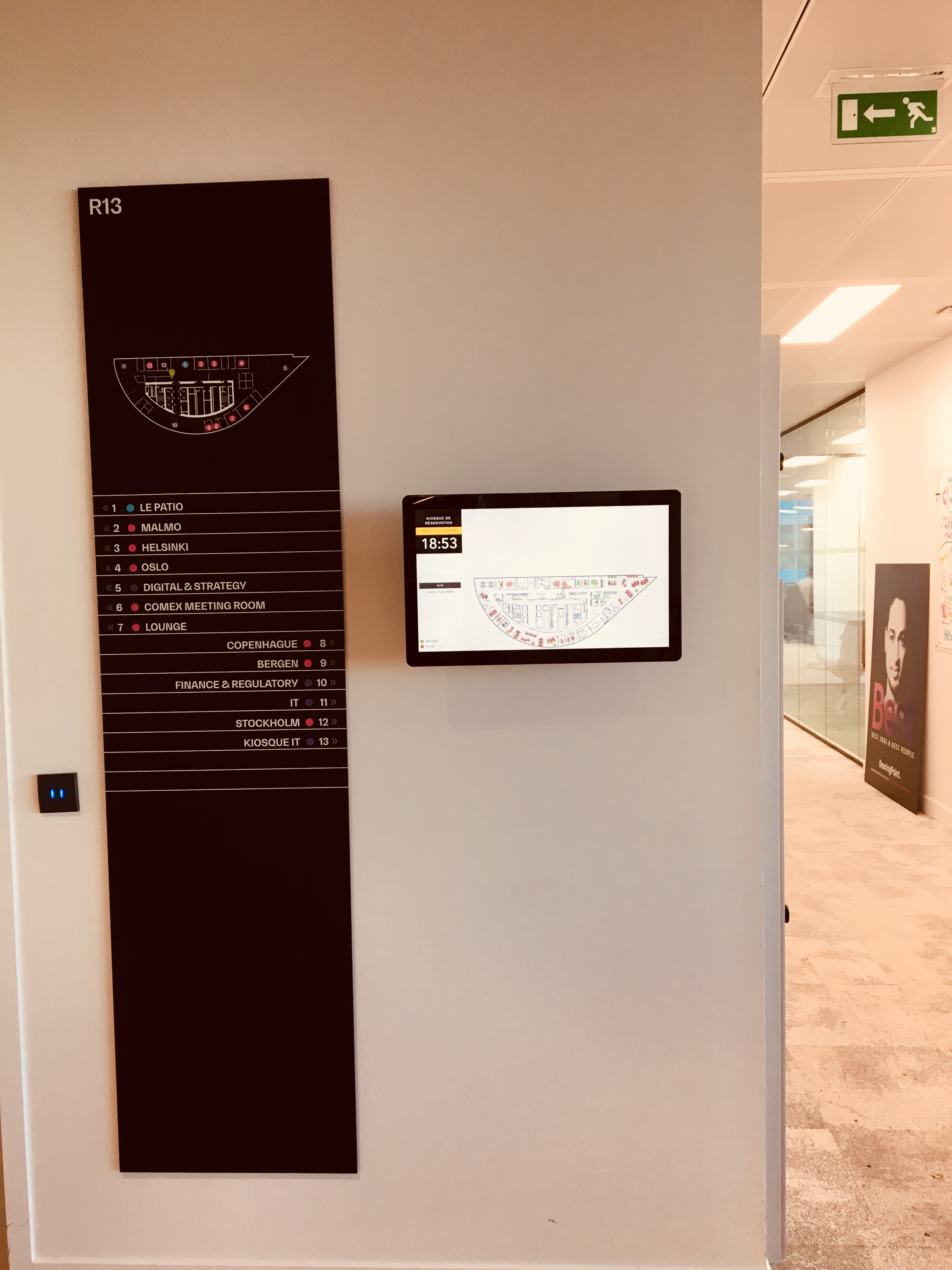

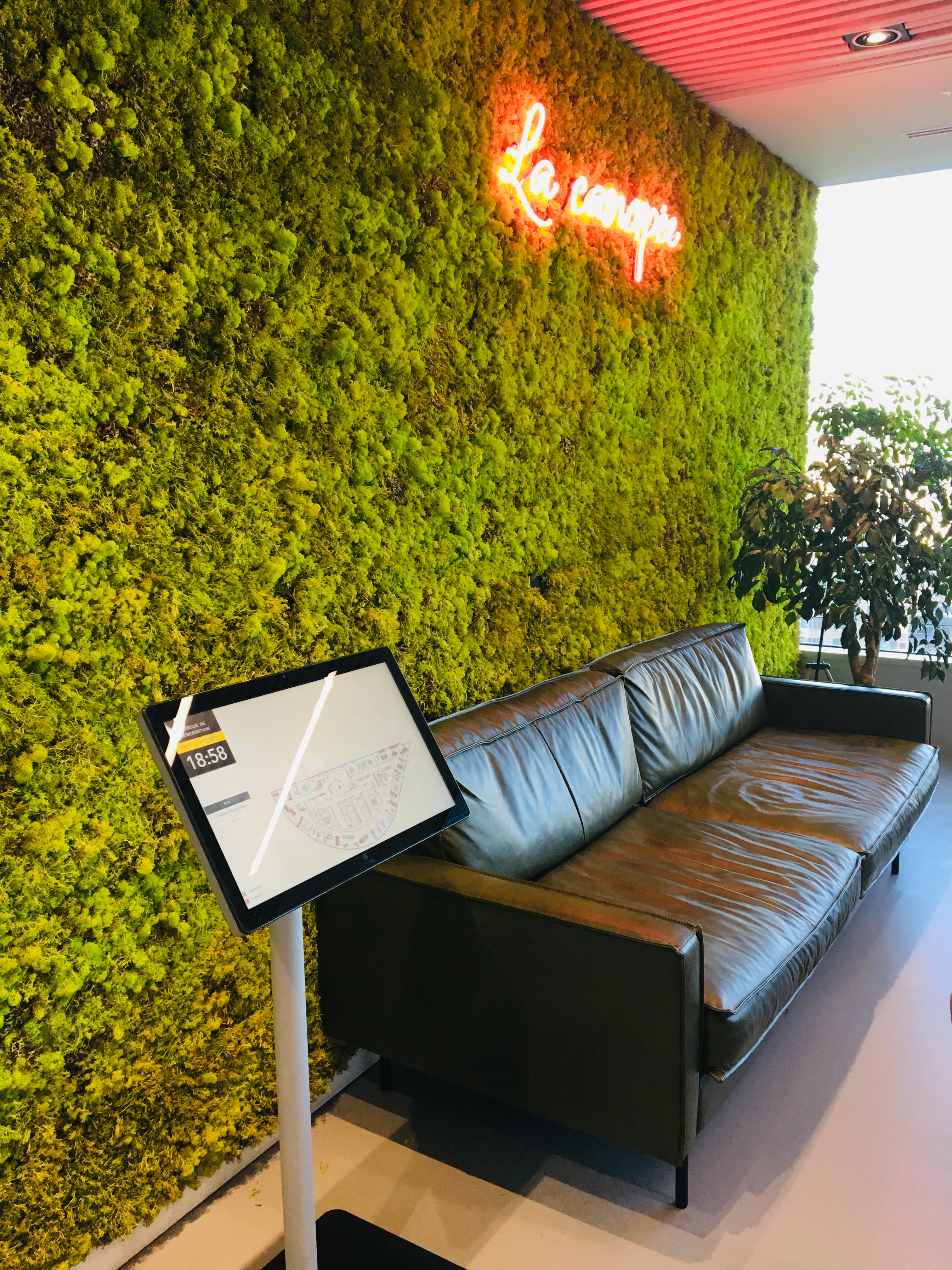

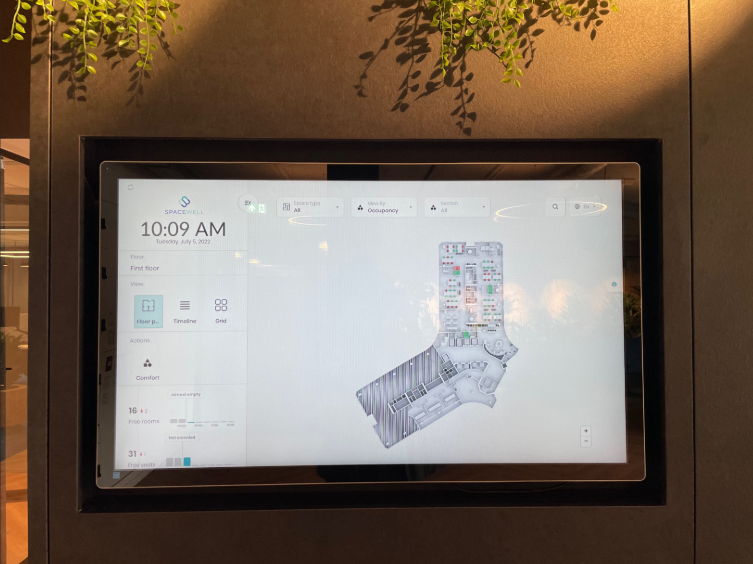

IMG_0223.jpg IMG_0226 (1).jpg image2022-7-6 11:36:48.png

Vervolgstappen

Installeer bij eerste start de Kiosk-app volgens:
