Qbic-hardware installeren

Avatar
Laura CARBO

Moeilijkheidsgraad: expert

Inhoud

Leerdoelen

Na het lezen van dit artikel kun je:

  • Qbic-vergaderruimtedisplays installeren
  • Eerste apparaatconfiguratie uitvoeren

Vereisten voor alle modellen

Voedingsadapter of PoE

Twee voedingsmogelijkheden.

  • Meegeleverde adapter.
  • Of Power over Ethernet, kabel niet inbegrepen.

PoE gebruikt dezelfde kabel voor netwerk.

Bij adaptervoeding kies je ethernet of wifi.

IT-vereisten

HTTP/HTTPS via poorten 80/443.
Geen vast IP nodig

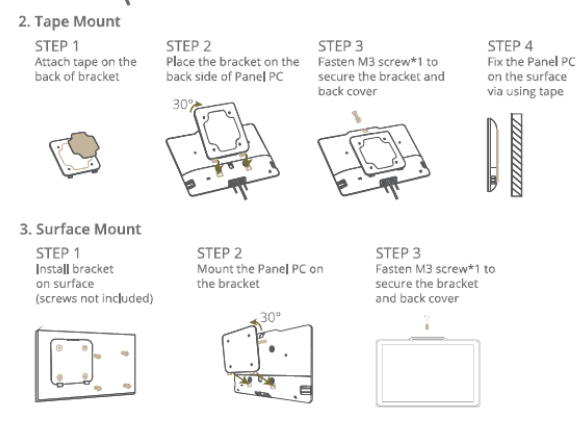

Montage

Tape of schroeven, beide meegeleverd

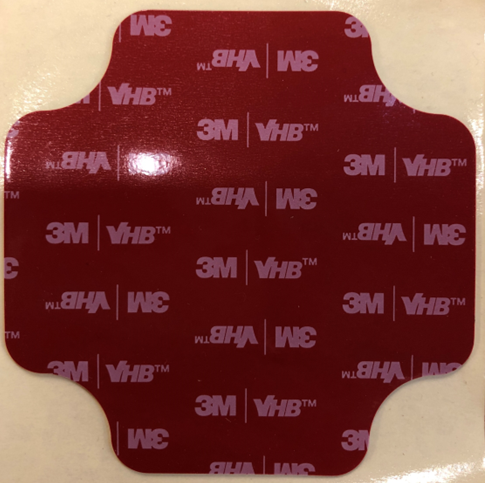

Vervangende tape: meegeleverd type 3M VHB (

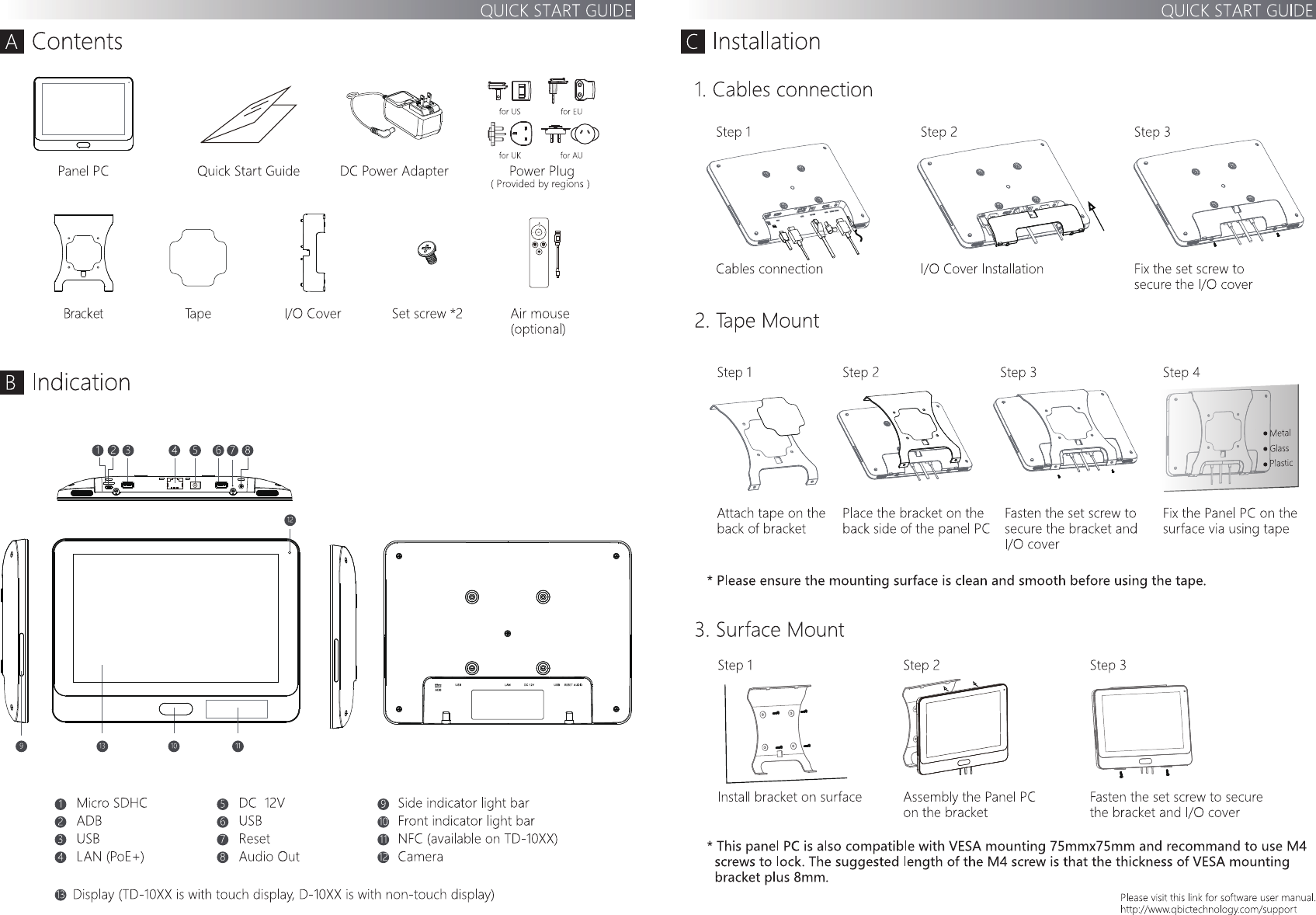

Snelstart per model

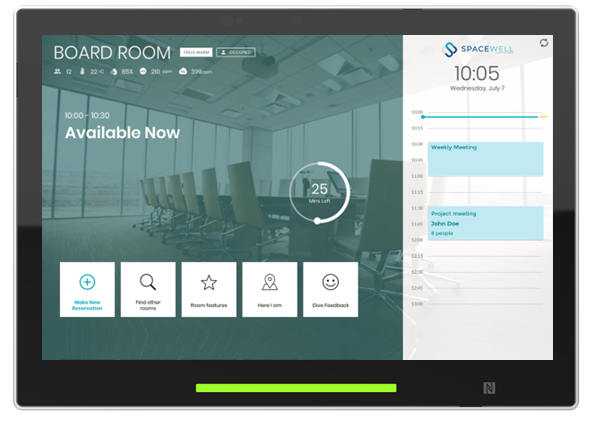

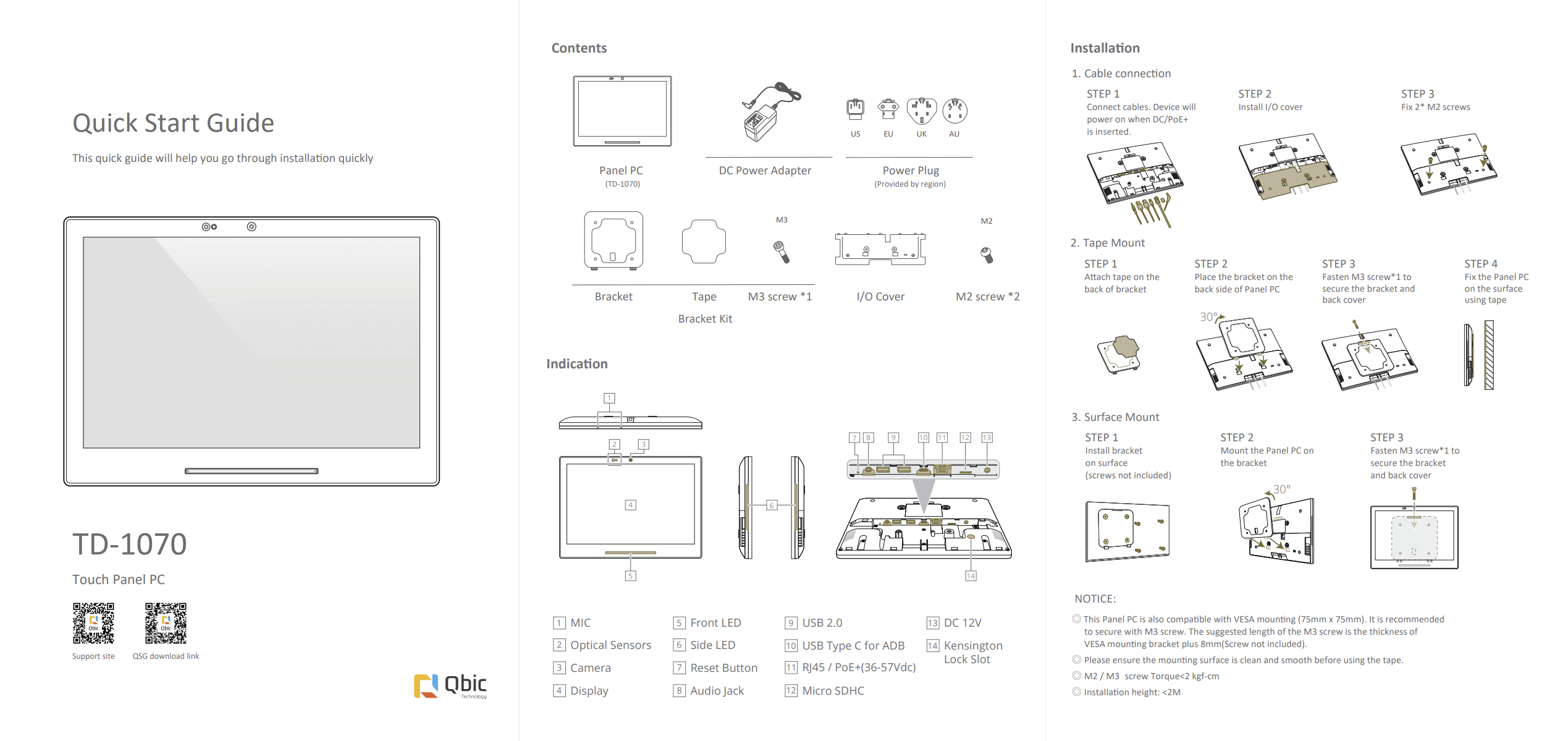

TD-1070
TD-1060

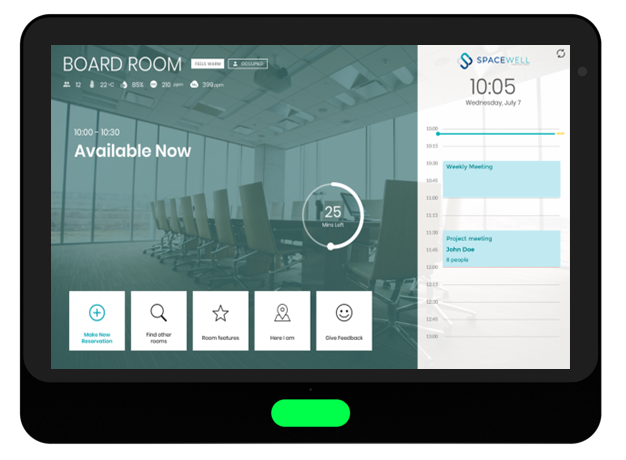

TD-1050

Voorbereiden op appinstallatie

Stap 1: voeding

Start automatisch na aansluiten.

Geen vaste batterij, dus stabiele voeding vereist.

Stap 2: netwerk

  • Een bekabeld netwerk verbindt automatisch via de PoE-/ethernetkabel.

    • Controleer Ethernet op de PoE-switch.

    • Subnetmasker, vast IP enzovoort via apparaatstartscherm.

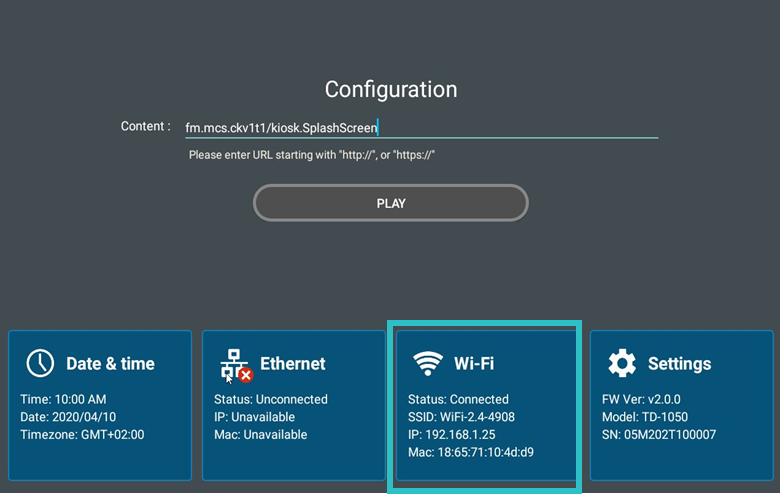

  • Het draadloze netwerk configureer je via het appstartscherm:image-20220803-124824.png

Bij vastlopen: inschakelen en resetknop achteraan 10 seconden met paperclip indrukken; je moet een klik voelen.

Stap 3: firmware controleren

Installeer de nieuwste vereiste firmware.

Handmatige firmware-update

Alleen nodig als:

  • Versie ouder dan v1.0.18, die standaard op geleverde apparaten hoort te staan.

  • Geen externe beheerconsole gebruikt.

Optie 1

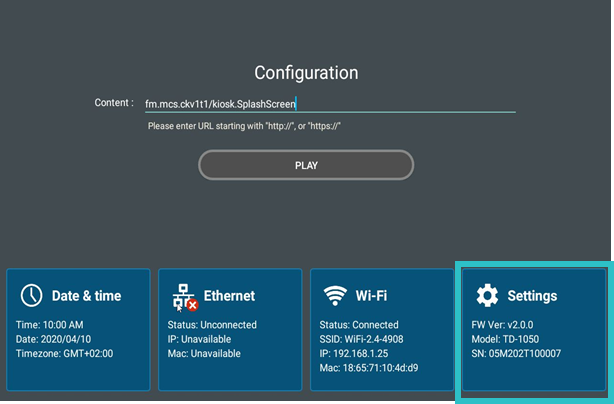

  • Settings > Firmware update > Remote firmware upgrade URL
  • Vraag nieuwste URL via MCS Helpdesk-ticket.
  • Set.

    • Achtergrondupdate kan minuten duren vóór zichtbare verandering.

Optie 2

Stap 4: app via Spacewell Device Control

Het vergaderruimtedisplay is nu geïnstalleerd.

Volg voor verdere configuratie en appinstallatie  De Room Display-app installeren
