Hardware-installatie (Qbic)

Avatar
Laura CARBO

Moeilijkheidsgraad: expert

Inhoud

Leerdoelen

Na het lezen van dit artikel kun je:

  • Qbic-apparaten voor de weergave van vergaderruimtes installeren
  • Eerste configuraties uitvoeren op Qbic-apparaten

Vereisten voor alle modellen

De voedingsstekker versus POE kiezen

De displays kunnen op 2 manieren van stroom worden voorzien.

  • Via een normale voedingsadapter, die samen met het apparaat wordt geleverd.
  • of met Power over Ethernet (kabel niet inbegrepen).

Wanneer je POE kiest, kun je de kabel gebruiken voor netwerkconnectiviteit.

Wanneer je de voedingsstekker kiest, kun je het apparaat verbinden met een gewone Ethernetkabel of via wifi.

IT-vereisten

Op het netwerk moeten de apparaten HTTP- en HTTPS-toegang hebben via poort 80 en 443.
Een statisch IP-adres is niet vereist

Montagemogelijkheden

Alle apparaten kunnen worden gemonteerd met TAPE of met SCHROEVEN - beide zijn inbegrepen in de doos


Als er nieuwe tape moet worden aangeschaft, is dit de tape die bij de apparaten wordt geleverd (3M VHB:




Snelstartgids per model

TD-1070

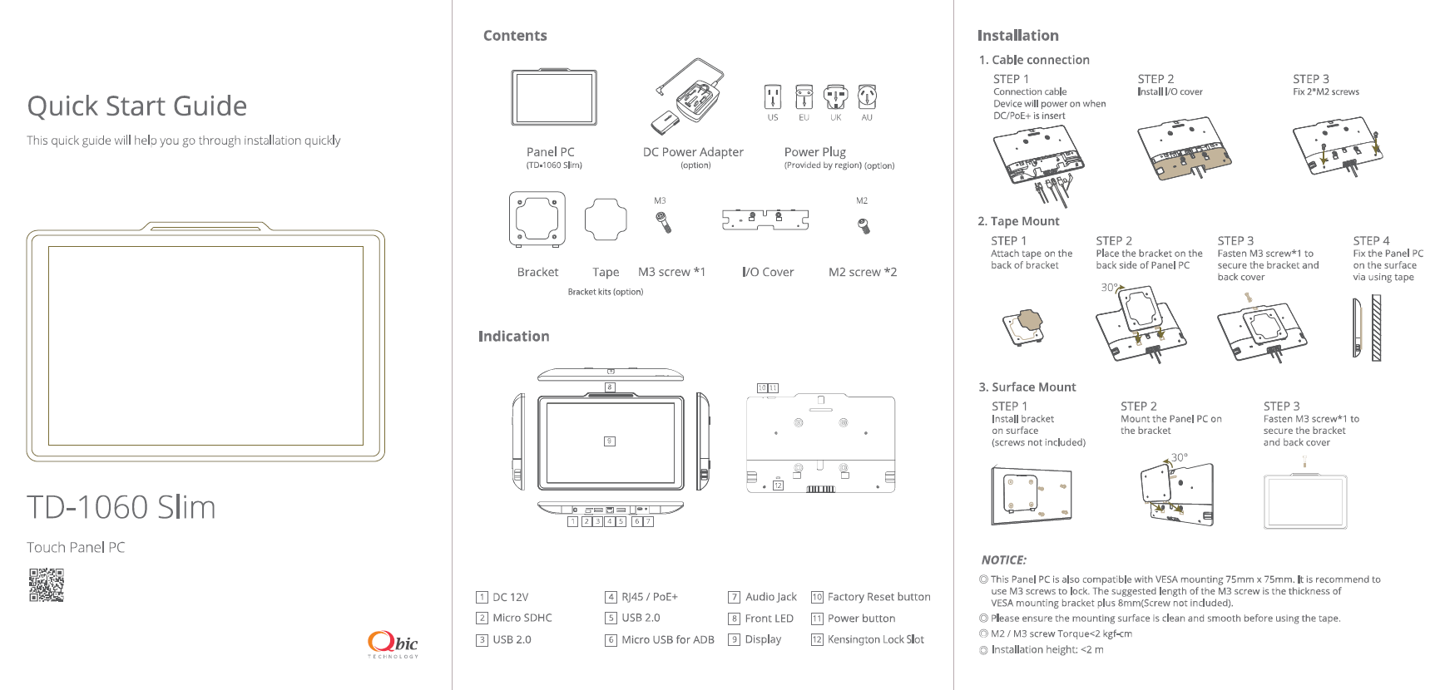

TD-1060



TD-1050

Het apparaat voorbereiden om de app te installeren

Stap 1: Het apparaat inschakelen

Het apparaat wordt automatisch gestart nadat het op een voedingsbron is aangesloten.

Het apparaat heeft geen ingebouwde batterij; daarom is het belangrijk om voor een stabiele stroomvoorziening te zorgen.

Stap 2: Verbinding maken met het netwerk

  • Verbinding maken met een bekabeld netwerk gebeurt automatisch wanneer je de (POE-)Ethernetkabel aansluit.
    • Zorg ervoor dat Ethernet is ingeschakeld op je POE-switch.
    • Specifieke configuratie, zoals subnetmasker, vast IP-adres enzovoort, kan ook worden ingesteld via het startscherm van het apparaat.
  • Het draadloze netwerk kan worden geconfigureerd via het startscherm van de app:image-20220803-124824.png

Als je apparaat vast lijkt te zitten tijdens het opstarten, moet je het apparaat resetten: aan de achterkant bevindt zich een opening met het label "reset". Schakel het apparaat in en duw gedurende 10 seconden een paperclip in de resetopening (je zou een klik moeten voelen wanneer je op de resetknop drukt).

Stap 3: De firmwareversie controleren

Zorg ervoor dat de nieuwste vereiste firmwareversie is geïnstalleerd.

  • Minimaal versie v1.0.18 moet zijn geïnstalleerd.
  • De versie kan worden gecontroleerd op het startscherm (zie de onderstaande schermafbeelding):

  • Firmware-upgrades kunnen op afstand worden beheerd via Device Control for Kiosk App



Handmatige firmware-upgrade

Deze sub-stap is alleen vereist wanneer:

  • De firmwareversie lager is dan v1.0.18 – alle geleverde apparaten zouden deze versie vooraf geïnstalleerd moeten hebben.
  • Je de console voor extern apparaatbeheer niet gebruikt.

Optie 1

  • Ga naar "Instellingen" > "Firmware-update" > "URL voor externe firmware-upgrade"
  • Maak een MCS Helpdesk-ticket aan om de nieuwste URL voor de externe upgrade te ontvangen.
  • Klik op instellen
    • Het updateproces start op de achtergrond en het kan enkele minuten duren voordat de eerste wijzigingen zichtbaar zijn.

Optie 2

Stap 4: De app installeren met Spacewell Device Control

Je hebt de Qbic Meeting Room Display nu succesvol geïnstalleerd.

Volg de instructies voor  De Room Display-app installeren om het apparaat verder te configureren en de Room Display-app te installeren.
