Moeilijkheidsgraad: expert
Inhoud
Leerdoelen
Na het lezen van dit artikel kun je:
- Outdoor Micro Gateway configureren
Wat is Outdoor Micro Gateway?
Outdoor Micro Gateway is een robuuste, stevige LoRa-gateway die is gemaakt om samen te werken met Bosch Parking Sensor.
Je kunt de Outdoor Micro Gateway via ethernet of 4G met je netwerk verbinden.
Outdoor Micro Gateway is eenvoudig te configureren, maar alleen via het ethernettoegangspunt.
Informatie
Best practice: configureer het apparaat en controleer de verbinding met het Workplace-platform voordat je het installeert
Vereisten
- Vereisten voor ingangsstroom:
- AC-ingangsspanning: 100 tot 240 Vac
- AC-ingangsstroom: 0,8 A bij 100-240 Vac
- AC-frequentie: 50 tot 60 Hz
- Omgevingsomstandigheden
- Omgevingstemperatuur tijdens gebruik: -4º tot 104ºF (-20 tot 40ºC) bij 30 W; -4º tot 131ºF (-20 tot 55ºC) bij 22,5 W
- Luchtvochtigheid tijdens gebruik: maximaal 90%, niet-condenserend
- Opslagtemperatuur: -4º tot 158ºF (-20 tot 70ºC)
- Luchtvochtigheid bij opslag: maximaal 95%, niet-condenserend
- Regelgevende conformiteit: IEEE 802.3at (PoE), RoHS-conform, WEEE-conform, CE
- Voedingskabel: aansluiten op PoE-ingang/-uitgang: 220 V
Hardware- en netwerkvereisten
Open poorten 22, 80, 123, 1680 en 3306 in de firewall. Voor deze poorten is alleen een uitgaande verbinding nodig.

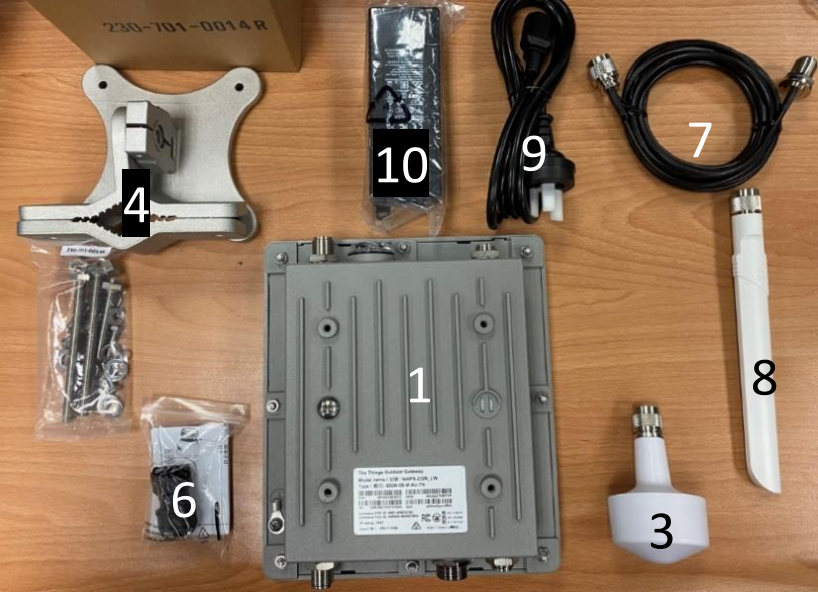

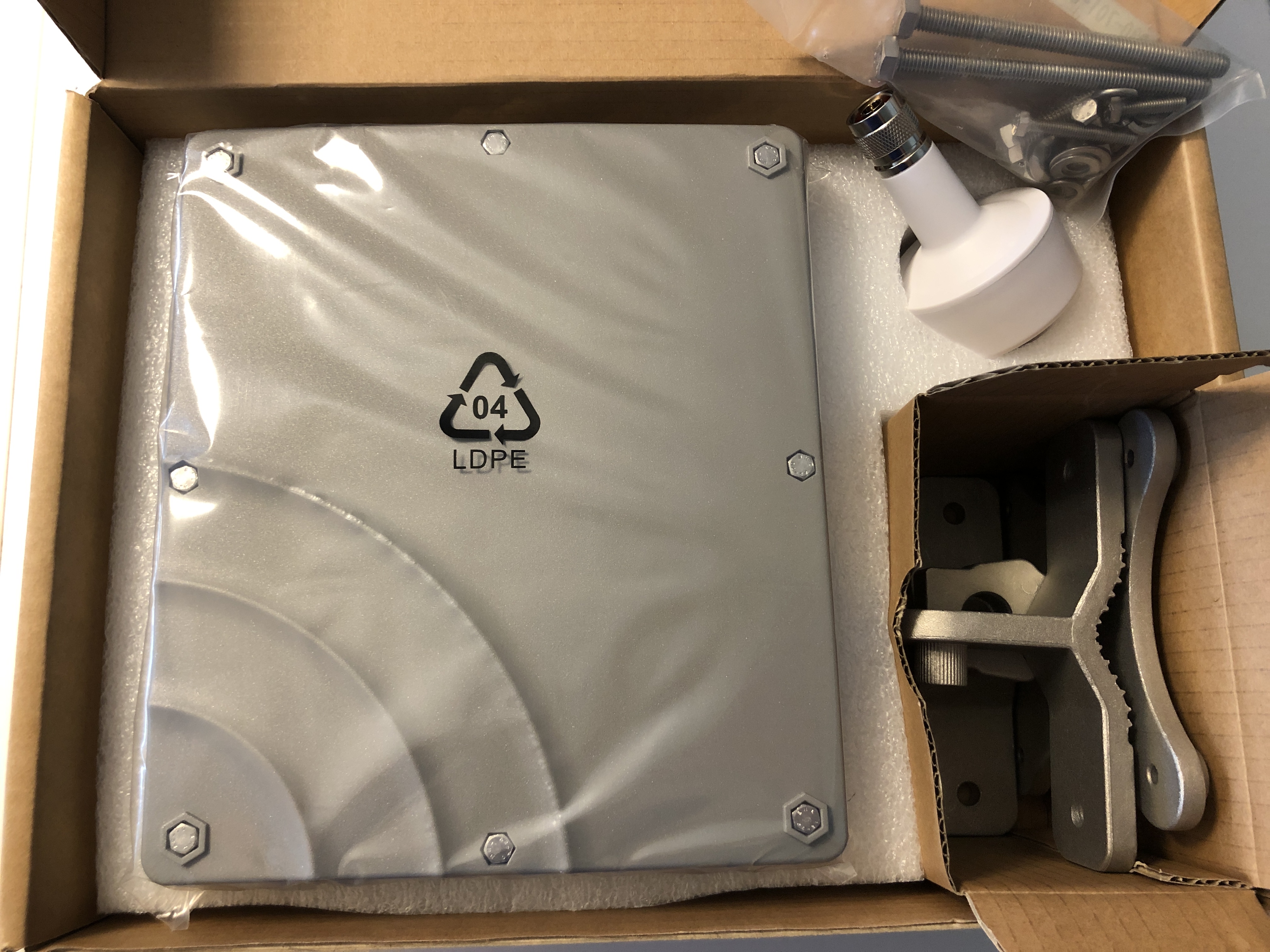

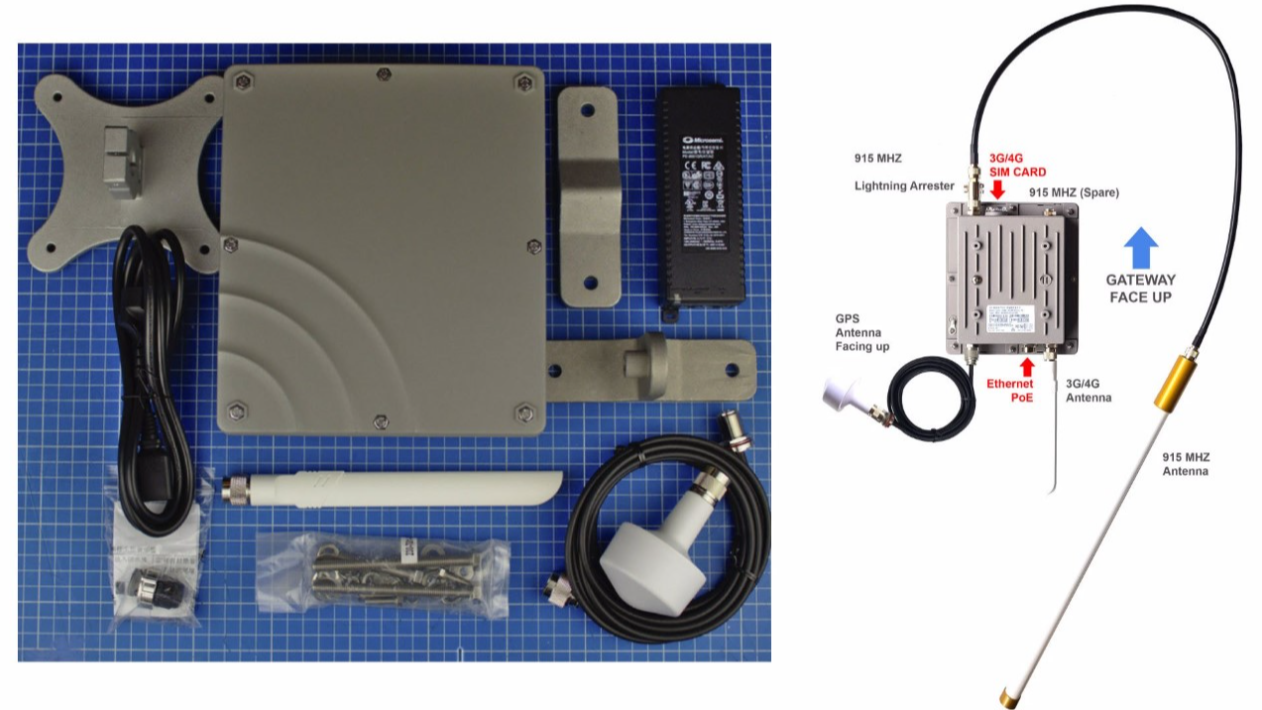

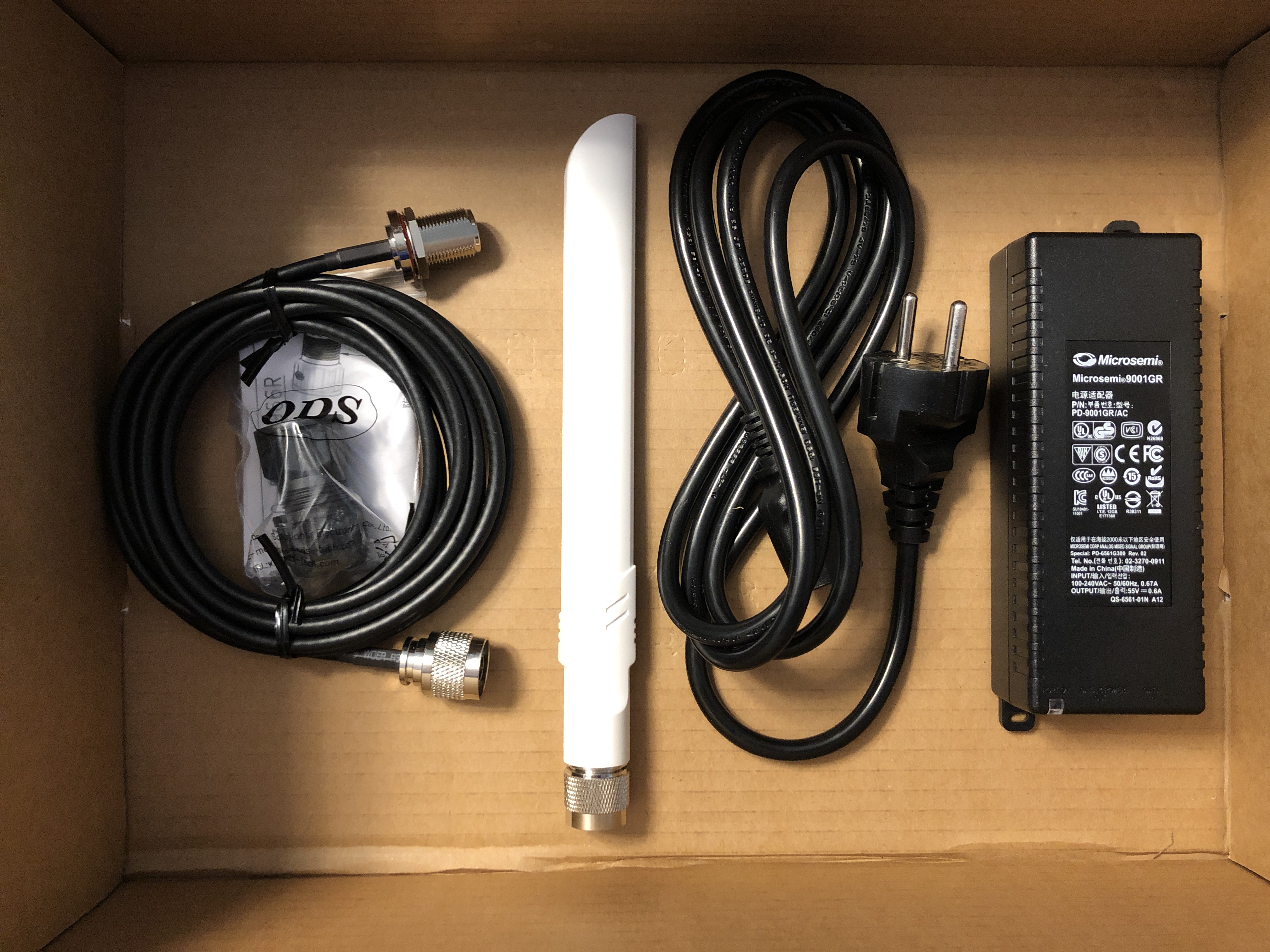

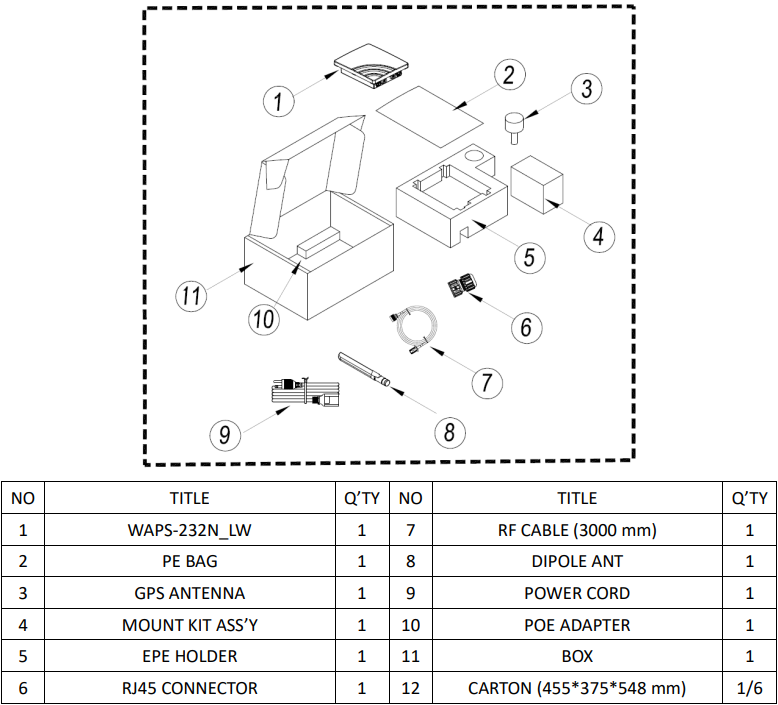

Per gateway wordt ook een LoRa-antenne meegeleverd
- 1 LoRa-antenne
- 2 montageringen

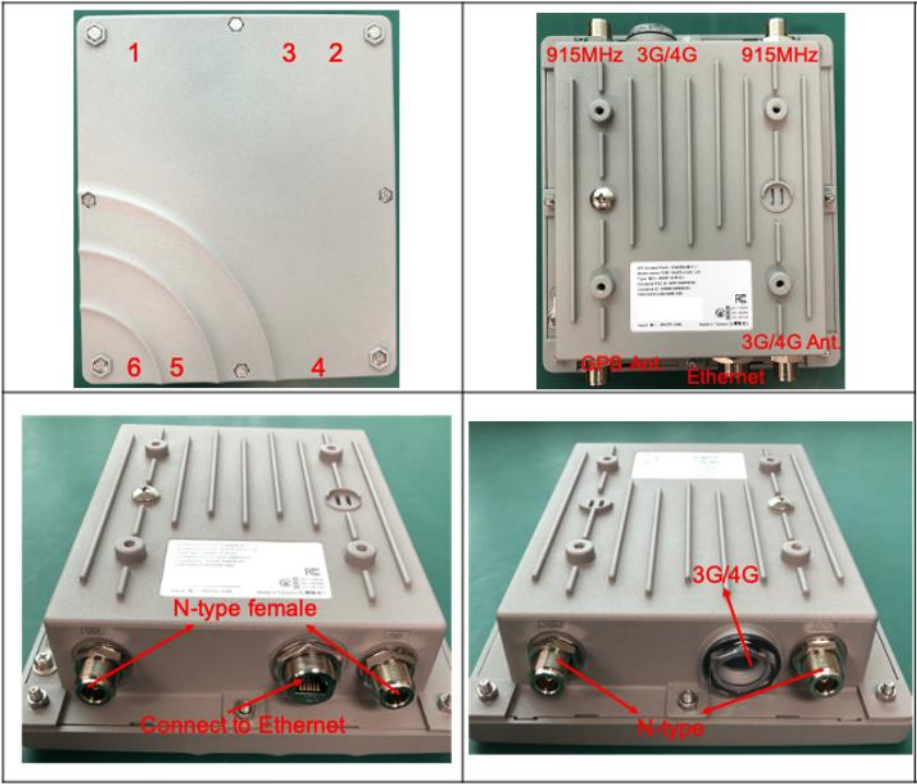

Uiterlijk van het gatewayapparaat
Outdoor Micro Gateway (toegangspunt, AP)

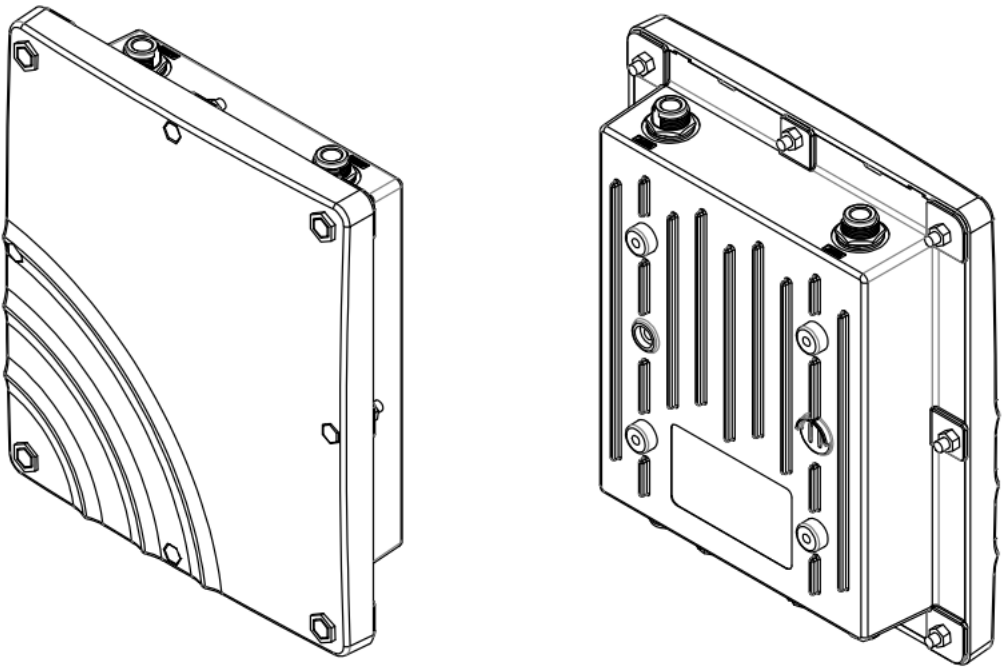

Afmetingen: 230*200*68 mm
- Antenne (N-Type female)
- Antenne (N-Type female)
- 3G/4G mini-simkaart
- GPS 1,5 GHz-antenne (N-Type female)
- Ethernet naar PoE (verbinding met de gateway via waterdichte connector)
- 3G/4G-antenne (N-Type female)

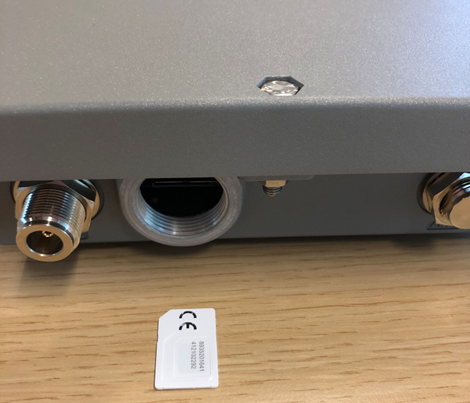

Bij het instellen van de mobiele verbinding (3G/4G LTE) plaats je de simkaart in de gateway:
- verwijder de plastic afdekking
- plaats de standaard-simkaart in de simkaartsleuf
Configuratie
Verbind je computer via een ethernetkabel (zorg voor een voeding van 12 V / 1,5 A) met hetzelfde netwerk als de gateway (best practice is om een kabel van dezelfde splitter op je computer aan te sluiten).
Opmerking
Controleer of je via de ethernetkabel met het netwerk bent verbonden.

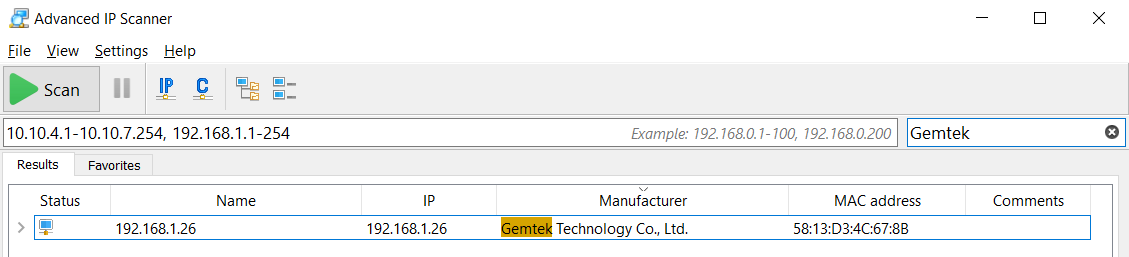

- Download een IP-scanner (bijvoorbeeld Advanced IP Scanner) naar je computer
- Scan je omgeving om te zien welke apparaten zich in de buurt bevinden
- Vergelijk het MAC-adres van het fysieke apparaat met de lijst
- Klik met de rechtermuisknop en kopieer/plak het IP-adres in je browser (Chrome of Firefox)
- Na de installatie van de gateway maakt deze automatisch verbinding met een beschikbare server

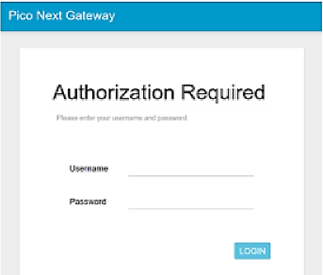

- Met het toegewezen IP-adres (DHCP) kun je de WebGUI openen (bij voorkeur met Chrome of Firefox)
- De standaardgebruikersnaam is “admin”

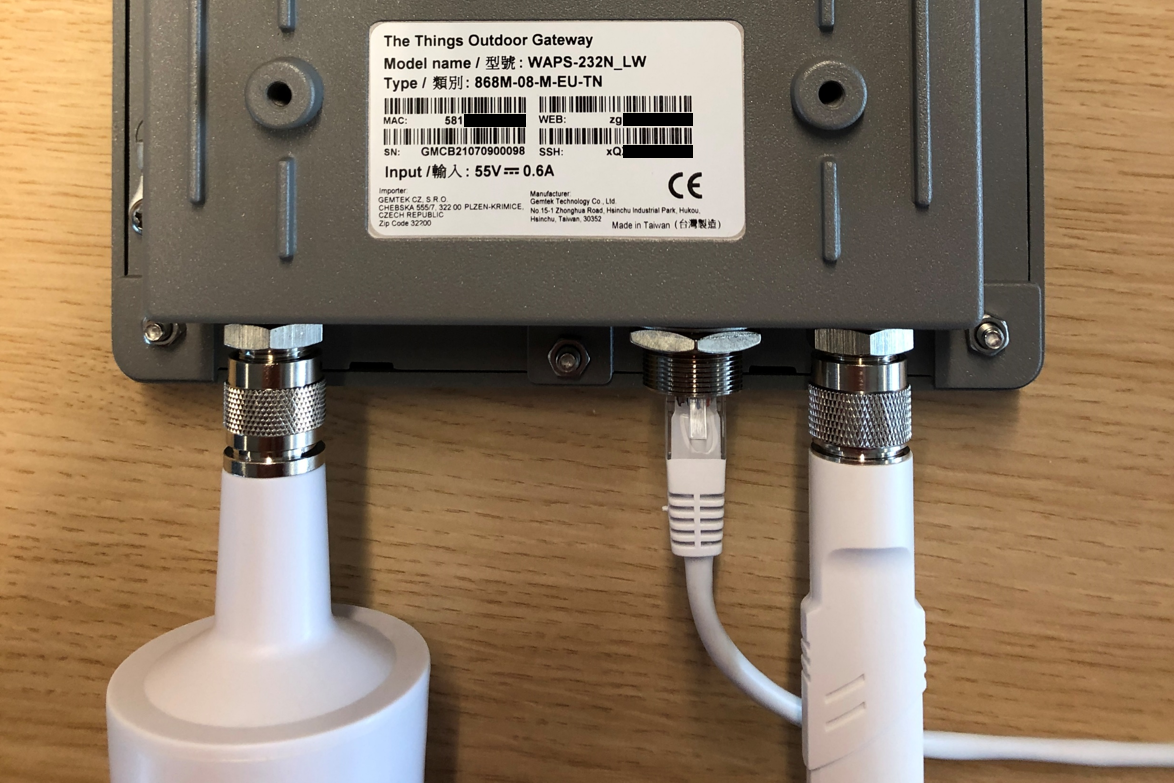

- Het wachtwoord staat op het label aan de achterkant van het apparaat (“WEB”)
- Je wordt doorgestuurd naar de GUI van de geïnstalleerde gateway, waar je het apparaat kunt configureren
Micro Outdoor Platform: Systeem/Beheer
Na het inloggen wordt de firmwareversie in de linkerbovenhoek weergegeven.
- De gateway op afstand terugzetten naar de fabrieksinstellingen (doe dit alleen op instructie van Spacewell)
- Mogelijke firmwareversies uploaden (doe dit alleen op instructie van Spacewell). Zie de stappen hieronder bij Probleemoplossing.
- Het wachtwoord wijzigen (niet verplicht)
Micro Outdoor Platform: LoRa-instellingen
Op deze pagina kun je de LoRa-configuratie instellen. Ook wordt de gateway-ID weergegeven.
Informatie
Geef de gateway-ID door aan je Spacewell-implementatieconsultant.

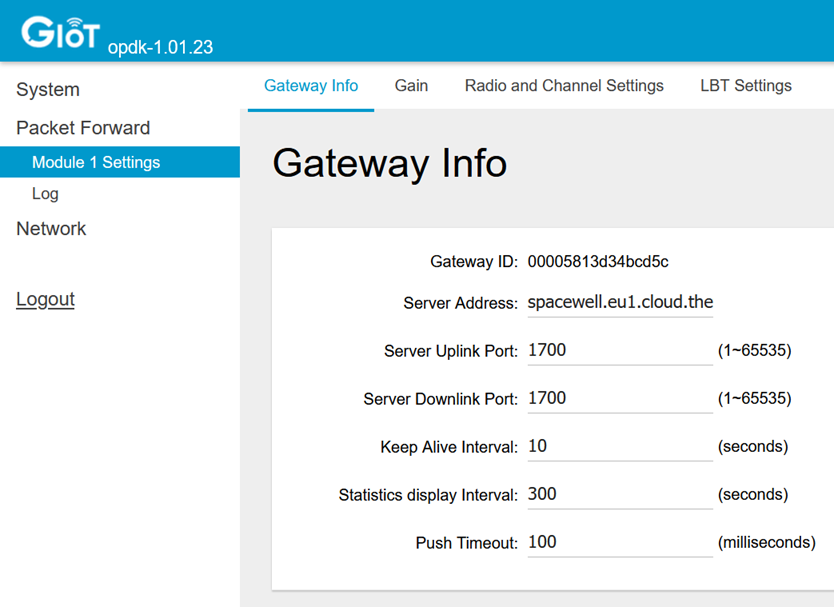

- Vul de Gateway-info in zoals op de volgende afbeelding:
- Serveradres EU: spacewell.eu1.cloud.thethings.industries
- Serveradres Amerika: spacewell.nam1.cloud.thethings.industries
- Serveradres Pacific: spacewell.au1.cloud.thethings.industries

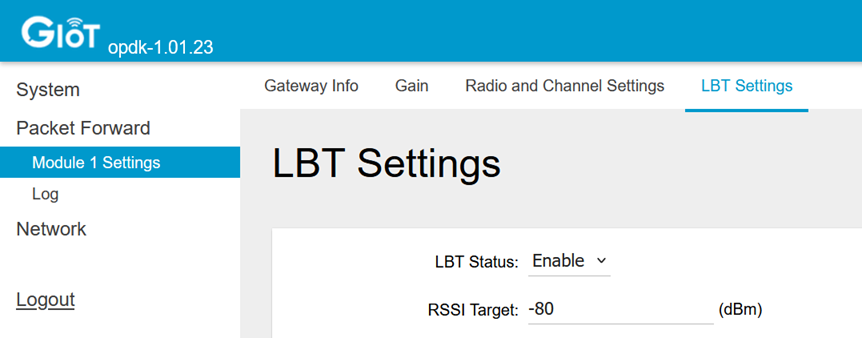

2. Schakel de LBT-status in bij LBT-instellingen zoals op de volgende afbeelding:
3. Klik op “Apply” om de instellingen op te slaan

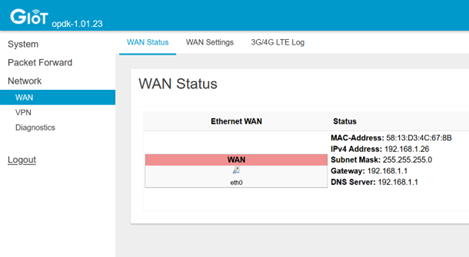

Micro Outdoor Platform: Netwerk/WAN
Geeft de huidige WAN-status weer. Standaard is het WAN-type alleen ingesteld op de modus “Ethernet WAN”, waardoor de 3G/4G-status niet wordt bijgewerkt. De modus Dual-WAN wordt ondersteund. Je kunt de informatie “(main outgoing interface)” controleren om te zien welke WAN-interface momenteel als hoofdroute wordt gebruikt.
1. Bepaal of je een verbinding via Ethernet, 3G/4G LTE of dual WAN (Ethernet + 3G/4G) wilt gebruiken

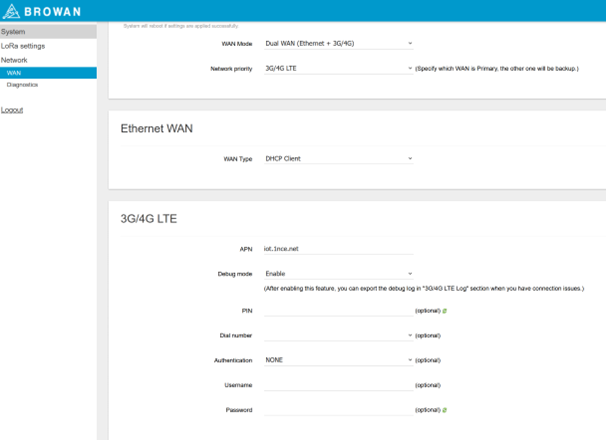

- Om de ethernetverbinding te activeren, geef je “Ethernet WAN” op: selecteer WAN Type “DHCP Client”
- Om de mobiele verbinding te activeren, geef je “3G/4G LTE” op:
- selecteer WAN Type “dual WAN (Ethernet + 3G/4G)”
- vul de 3G/4G LTE-specificaties in: de benodigde informatie is de APN (access point name) die door de simkaartleverancier wordt verstrekt
Opmerking
Om de mobiele verbinding te activeren, selecteer je WAN Type “Dual WAN (Ethernet + 3G/4G)”
Selecteer NIET alleen “3G/4G LTE”
2. Om de mobiele verbinding te activeren, moet je de 3G/4G LTE-specificaties invullen. Controleer de vereiste APN (access point name) bij 4G-simkaarten
Functioneel apparaat
Sluit de Micro Outdoor na de configuratie aan op de voeding.

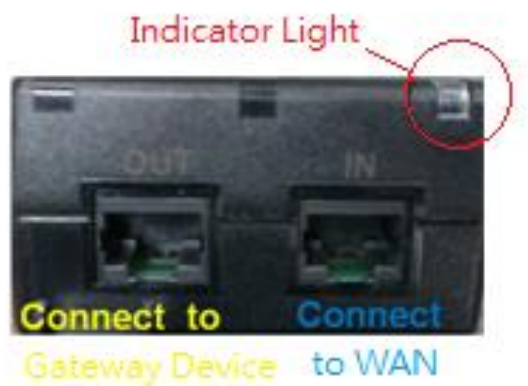

De gateway krijgt voeding via PoE (Power over Ethernet). Je kunt controleren of het PoE-apparaat correct werkt door het indicatielampje te bekijken.
Power over Ethernet (PoE):
- Uitgang: wordt aangesloten op het gatewayapparaat
- Ingang: wordt aangesloten op WAN
- Controleer de vereisten voor ingangsstroom bij Vereisten
Bij gebruik van een ethernetverbinding:
- sluit je de PoE-kabel rechtstreeks van de gateway aan op het netwerk

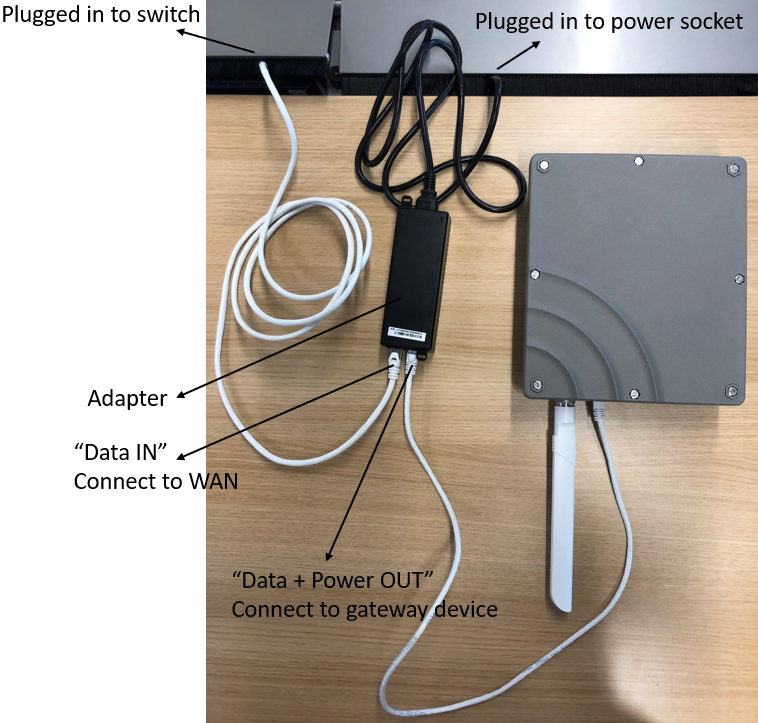

- of sluit je de PoE-kabel van de gateway aan op de adapter (aansluiting “data + power out”). Sluit de adapter vervolgens aan op een stopcontact en verbind een andere PoE-kabel van de adapter met het netwerk.
Bij gebruik van een mobiele verbinding: sluit je de PoE-kabel van de gateway aan op de adapter (aansluiting “data + power out”). Sluit de adapter vervolgens aan op een stopcontact.
Bij Packet Forward > Log kun je zien dat het apparaat gegevens verzendt.
Informatie
Neem contact op met je Spacewell-implementatieconsultant om de gegevensontvangst op The Things Network (LoRa-platform) (SW intern) te bevestigen
Zie Outdoor Micro installeren voor de verdere installatie van de Outdoor Micro Gateway
Probleemoplossing
Gateway communiceert niet met de cloud
Als de gateway niet met de cloud communiceert (ook als je het apparaat via de IP-scanner kunt vinden en het apparaat kunt configureren), neem dan contact op met je Spacewell-implementatieconsultant.

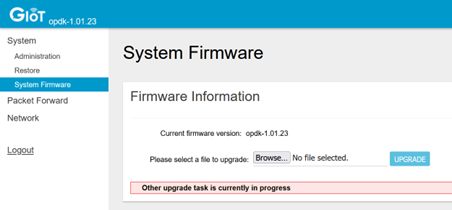

Mogelijk moet je een firmware-upgrade uitvoeren:
Stap 2. Maak verbinding met de Micro Outdoor Gateway en voer de upgrade uit

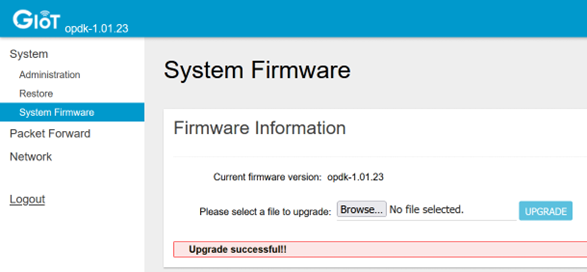

Het systeem geeft aan wanneer de upgrade is geslaagd

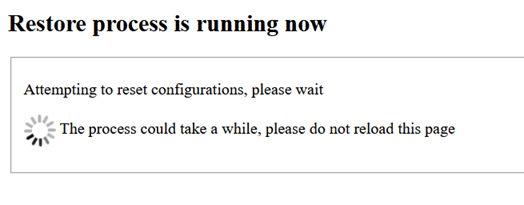

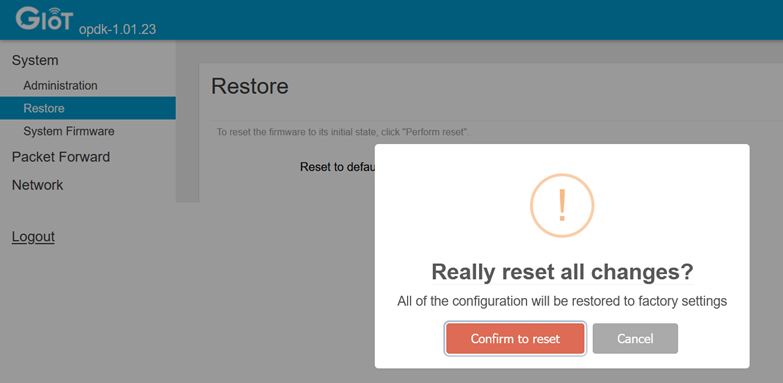

Stap 3. Voer een reset uit via Systeem > Herstellen
Opmerking
Omdat je het apparaat nu hebt gereset, is alle eerder uitgevoerde configuratie verdwenen. Zorg ervoor dat je alle bovenstaande configuratiestappen opnieuw uitvoert.

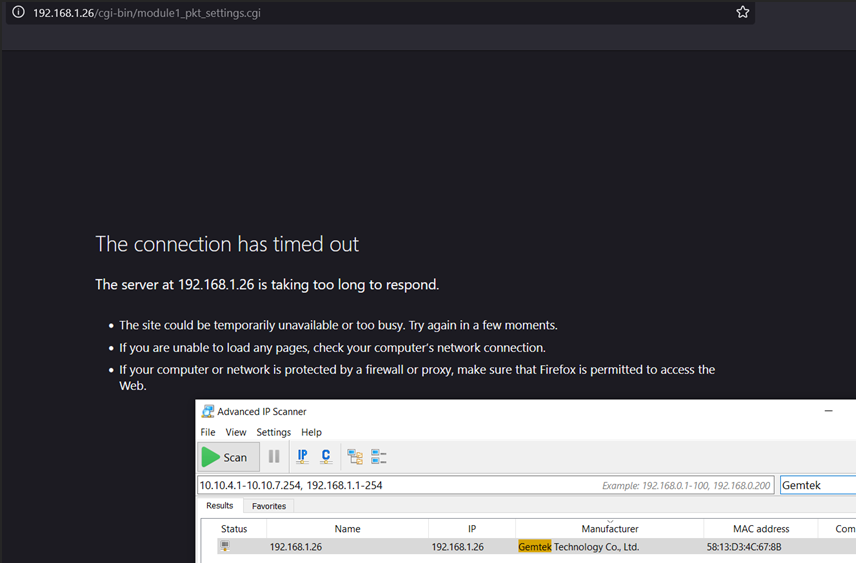

Gateway zichtbaar in IP-scanner, maar portalpagina wordt niet geopend in de browser
Dit kan gebeuren als de WAN-configuratie is ingesteld op “3G/4G LTE”, waardoor de DHCP-client van de ethernetinterface wordt uitgeschakeld.
Je hebt een cross-kabel (adapter) nodig om je computer rechtstreeks met de Outdoor Micro te verbinden.
Stap 2. Configureer netwerkinstellingen: ethernetpoort
- Selecteer “Internet communication protocol version 4(TCP/IPv4)”. Open Eigenschappen

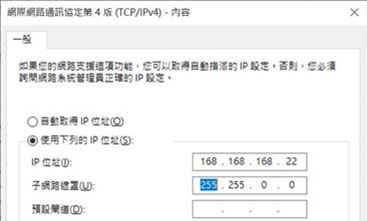

- Configureer “my network interface” met een statisch IP-adres, zoals het volgende:
- IP-adres: 168.168.168.22;
- Subnetmasker: 255.255.255.0
Informatie
Vergeet na de configuratie niet om “Internet communication protocol version 4(TCP/IPv4)” van je ethernetverbinding uit te schakelen.
Probleemoplossing voor simkaarten: 4G-simkaarten
