Milesight CO2-sensor configureren

Avatar
Laura CARBO

Moeilijkheidsgraad: expert

Inhoud

Leerdoelen

Na het lezen van dit artikel kun je:

  • Omgeving voor Milesight voorbereiden
  • Apparaten configureren

Milesight CO2-sensor meet luchtvochtigheid, CO2 en temperatuur.

Vereiste: gateway

LoRa-hub vóór sensoren installeren; zie Installatiehandleidingen voor LoRa-gateways en hubs voor informatie.

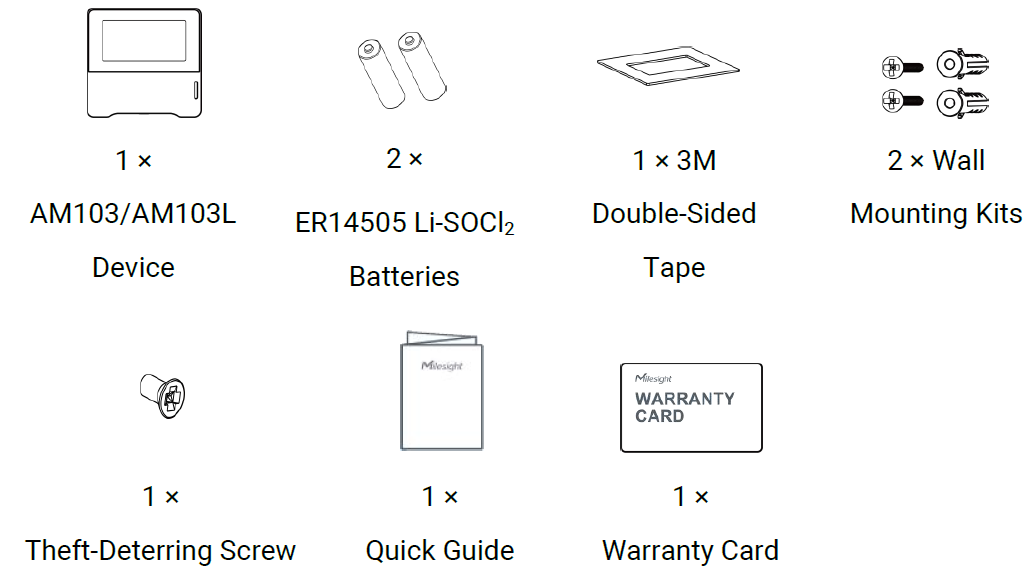

Verpakkingsinhoud


Sensorconfiguratie

Alle instellingen via NFC-smartphoneapp.

Gebruik een NFC-telefoon en volg:

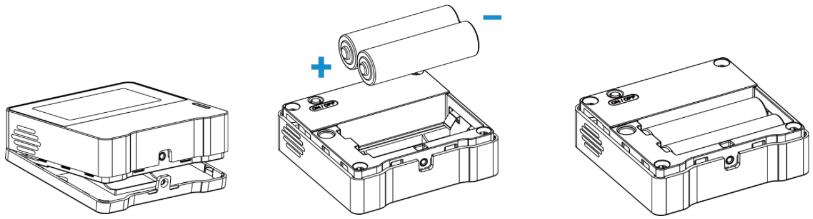

  1. Achterplaat met kleine schroevendraaier verwijderen.

Info

Achterplaat en sensor samenhouden: ID staat op de plaat!

  1. Meegeleverde batterijen plaatsen.

    1. Polariteit niet omkeren.


Opmerking

Alleen ER14505 Li-SOCl2, geen alkaline. Andere batterijen kunnen prestaties/levensduur verminderen of schade veroorzaken. Verantwoord afvoeren volgens milieuregels.

  1. Aan-/uitknop achteraan langer dan 3 seconden indrukken

Opmerking

Niet langer dan 10 seconden; dan reset.

  1. Milesight ToolBox downloaden via Google Play of Apple App Store.
  2. NFC aanzetten en app starten.

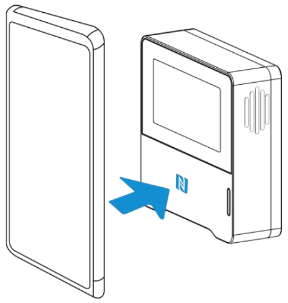

  1. Telefoon met NFC-zone* tegen sensor om informatie te lezen; bij herkenning toont ToolBox basisgegevens en instellingen.

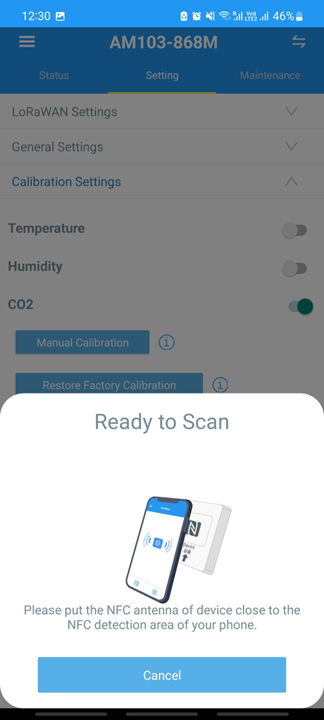

Afbeelding Ready to Scan

Info

Wacht tot 100% gelezen is om het juiste apparaat te gebruiken.

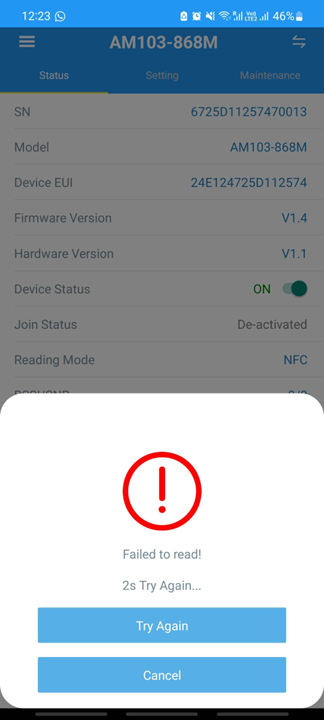

Afbeelding bij leesfout

Read/Write device voor uitlezen en configureren.


Info

  1. NFC-zone* correct tegen apparaat plaatsen.
  2. Telefoonhoes bij voorkeur verwijderen.
  3. Bij mislukking telefoon weghalen en opnieuw proberen.

* NFC-zone verschilt per merk/model. Controleer specificaties voor juiste plaats.

Kalibratie

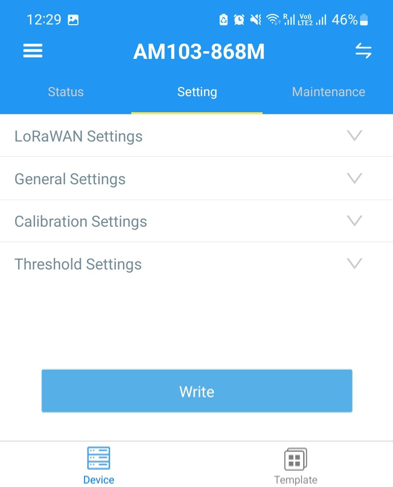

Settings > Calibration settings voor CO2.

Info

Buiten in frisse lucht uitvoeren.

  1. Auto Background Calibration aan.
  2. Manual Calibration.

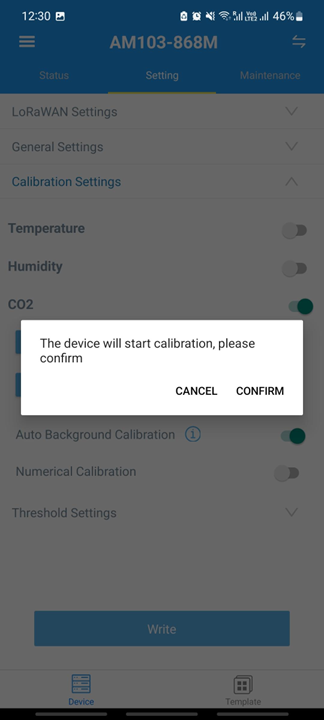

  3. Bevestig start in pop-up
  4. App vraagt opnieuw scannen
  5. NFC tegen sensor voor handmatige kalibratie

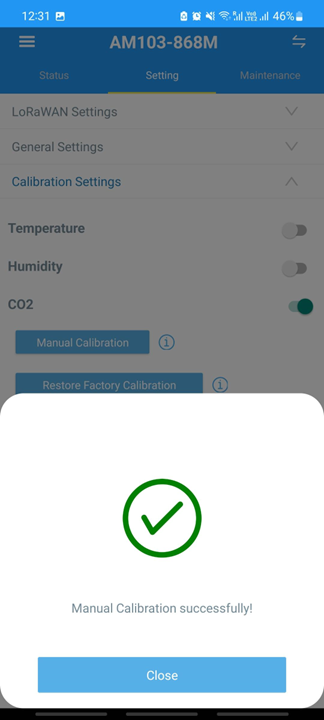

  6. Succesmelding verschijnt
  7. Na bevestiging minstens 20 minuten buiten plaatsen

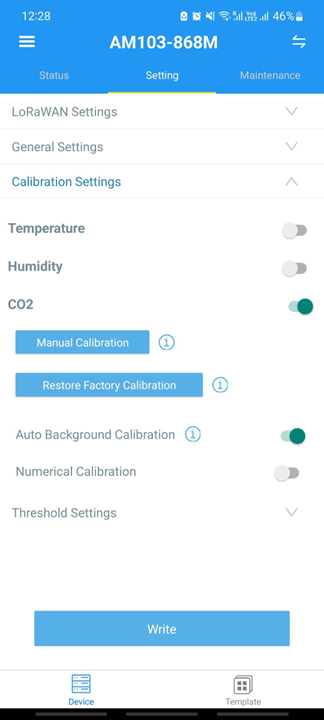

1/2. Auto Background Calibration aan en Manual Calibration
3. Start bevestigen
6/7. Na bevestiging minstens 20 minuten buiten

Info

Manual Calibration kiezen; anders kan het langer dan een week duren

Andere apparaten configureren

Info

Startscherm toont eerste ID, maar kan ook andere apparaten kalibreren.

Herhaal bij meerdere apparaten dezelfde stappen en plaats ze allemaal buiten.

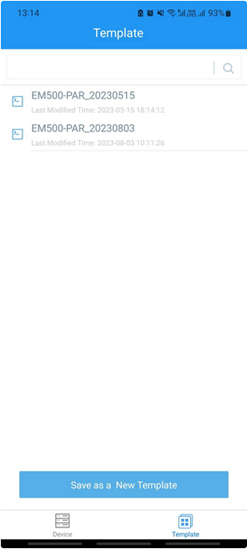

  1. Na eerste kalibratie Template > Save as new template
  2. Sjabloon opslaan
  3. Sjabloon selecteren
  4. Write voor herhaling op andere apparaten

Info

Houd rekening met volgens de bron maximaal +/-30% sensorvariatie, aangeduid als industriestandaard

Vervolgstappen

Na kalibratie installeren volgens Milesight CO2-sensor installeren.
