Outdoor Micro-installatie

Avatar
Laura CARBO

Moeilijkheidsgraad: expert

Inhoud

Leerdoelen

Na het lezen van dit artikel kun je:

  • Outdoor Micro-gateway installeren

Info

Configureer/test de gateway vóór montage; zie Outdoor Micro configureren

Afhankelijk van omgeving is paal- of wandmontage nodig.

Wandmontage verkleint doorgaans daklekkagerisico; controleer leidingen en watertoren.

Bouwdeskundige en eigenaar beoordelen ter plaatse.

Let verder op:

Netwerkkabel maximaal 100 m; locatie bepaalt lengte.

Antenne onder de bliksemafleider-beschermkegel van 45°.

RF-kabel veroorzaakt signaalverlies.

Maak de installatie waterdicht.

Antenne vrij en verticaal plaatsen.

Montage moet onderhoud toelaten.

Aard gateway, bliksemafleider indien apart en overige apparatuur.

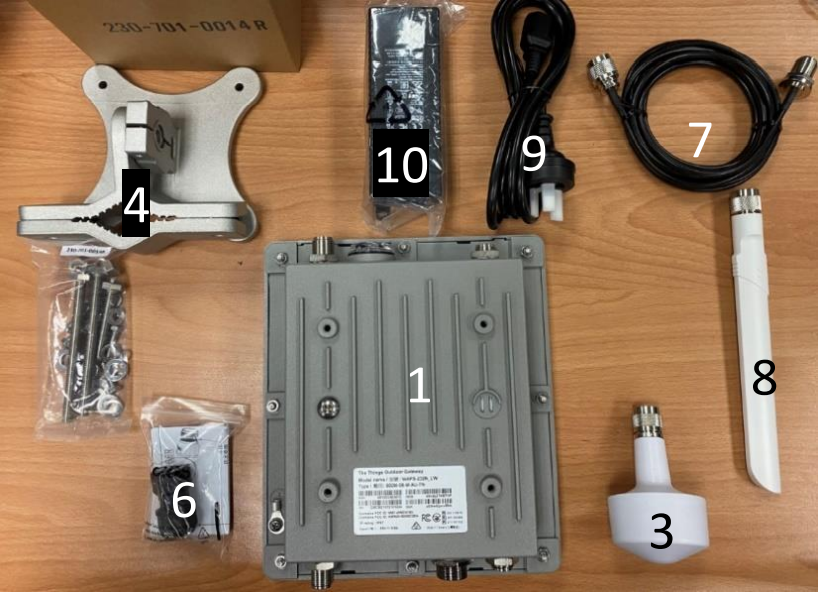

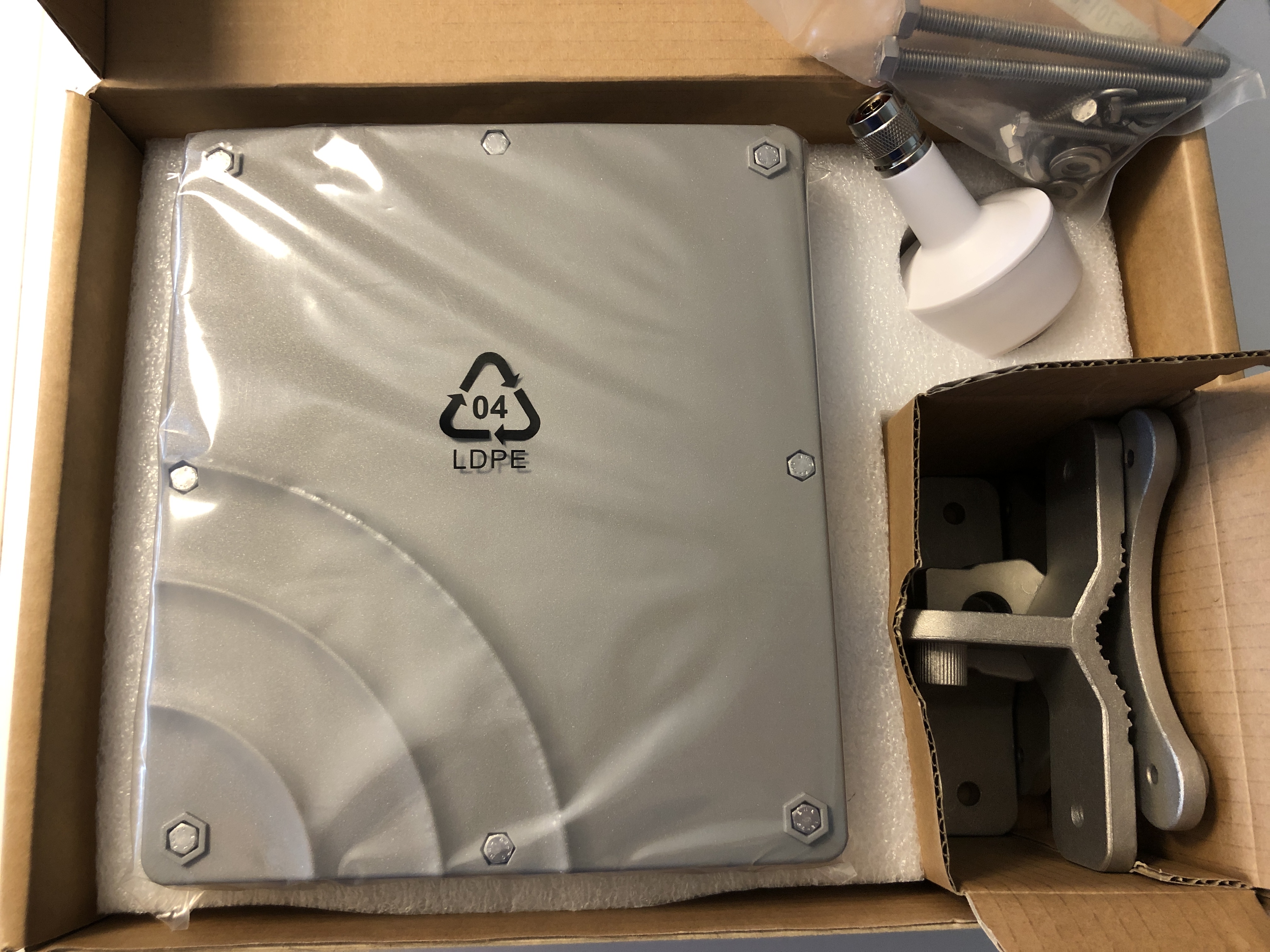

Uitpakken

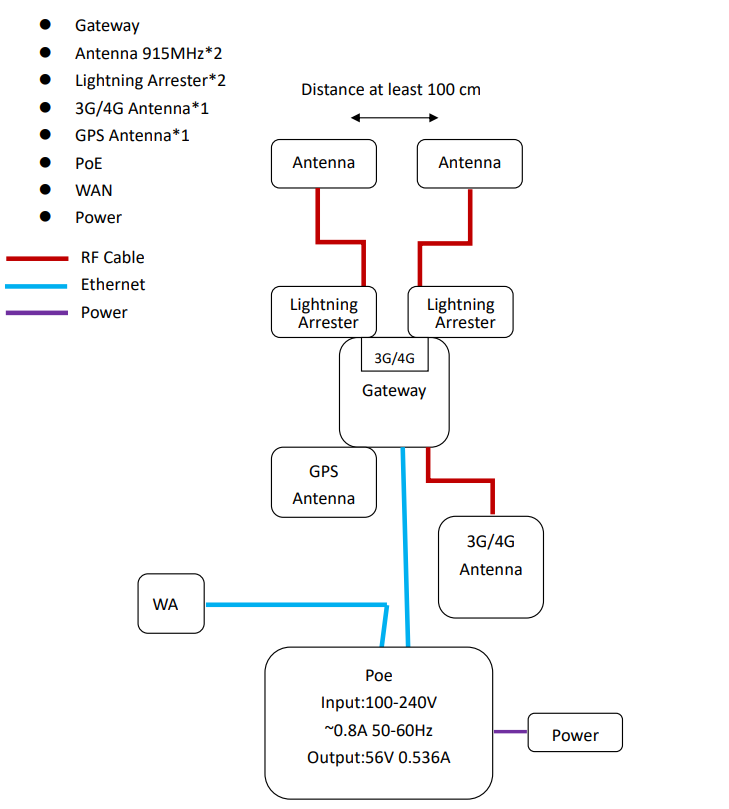

Basisuitrusting – gatewayschema

Systeemarchitectuur, antennes niet standaard

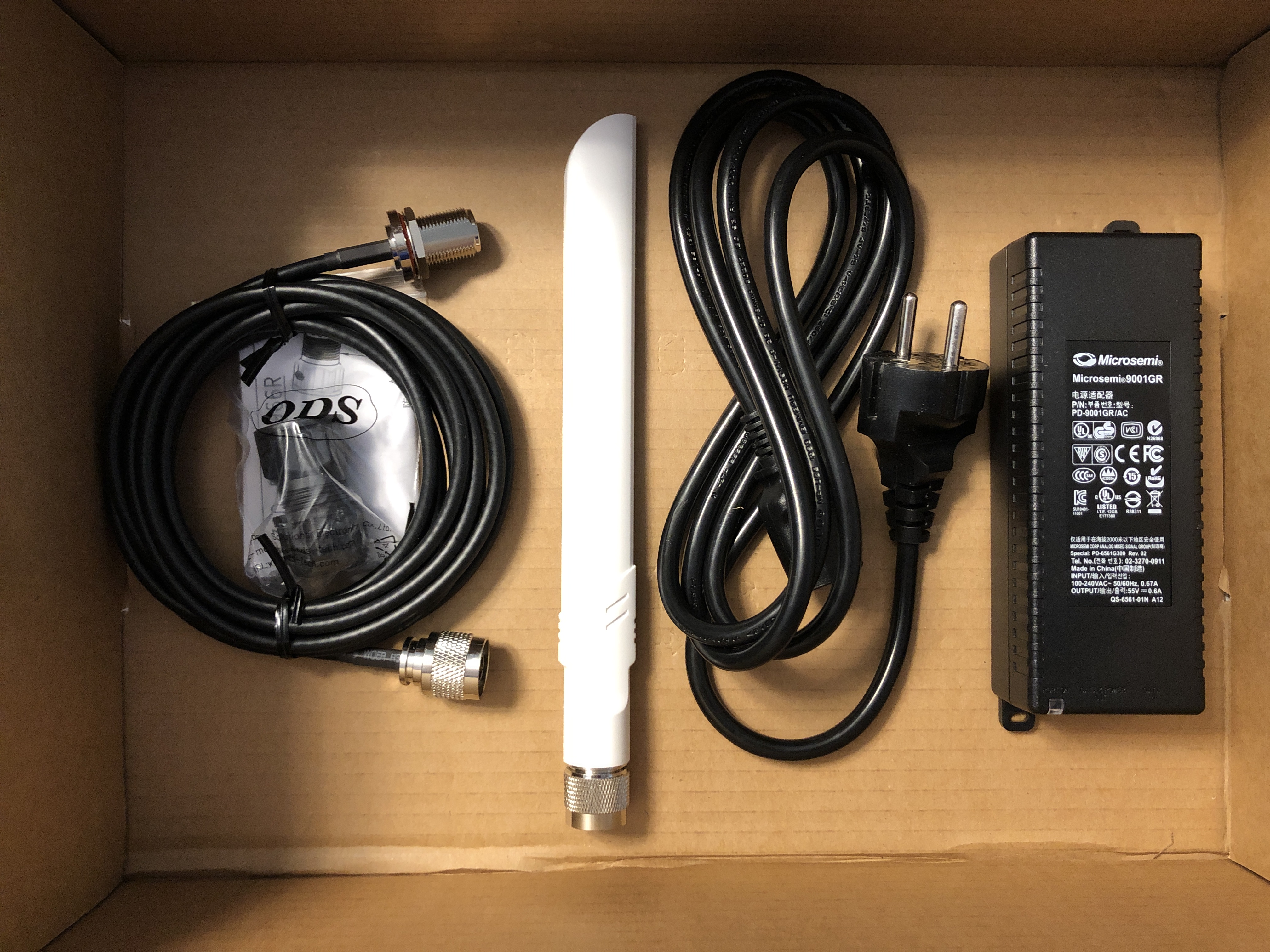

Standaarduitrusting

Per gateway LoRa-antenne meegeleverd

  • Eén LoRa-antenne
  • Twee montageringen

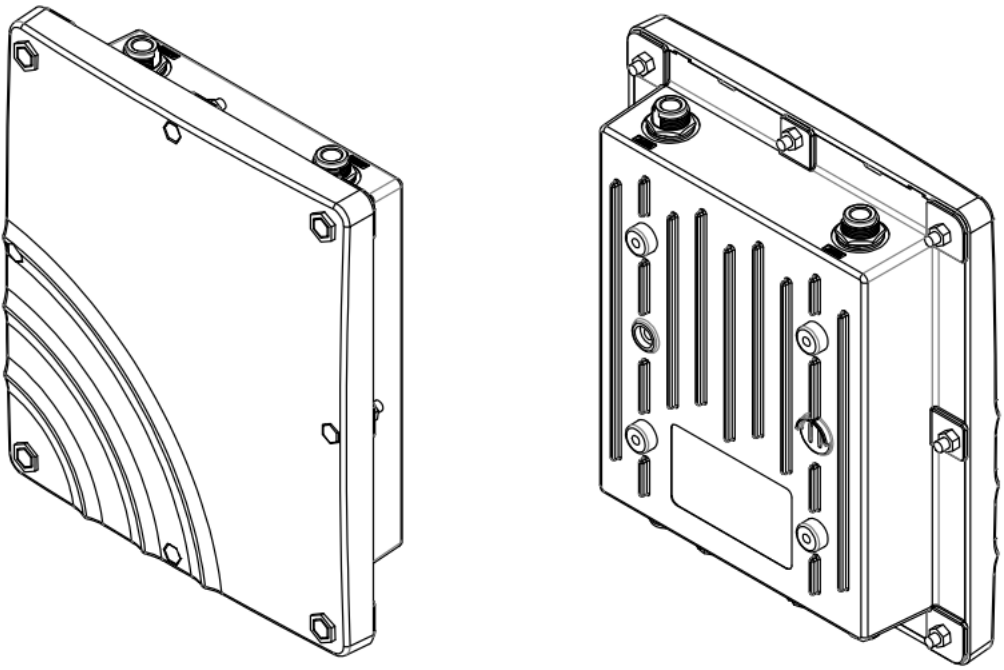

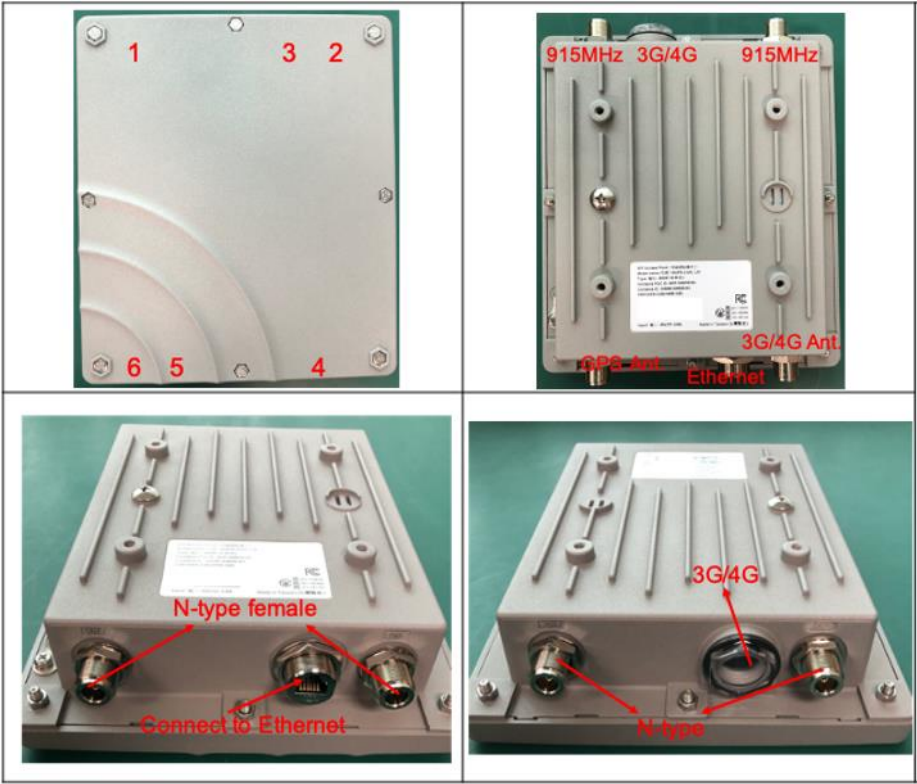

Buitenkant

Voor- en achteraanzicht
Installatie-instructies

Outdoor Micro Gateway (Access Point)

230 × 200 × 68 mm

  1. N-type female-antenne
  2. N-type female-antenne
  3. Mini-simkaart 3G/4G
  4. GPS-antenne 1,5 GHz, N-type female
  5. Ethernet naar PoE via waterdichte koppeling
  6. 3G/4G-antenne, N-type female

Installatie

Montage aan paal of wand; instructies hieronder.

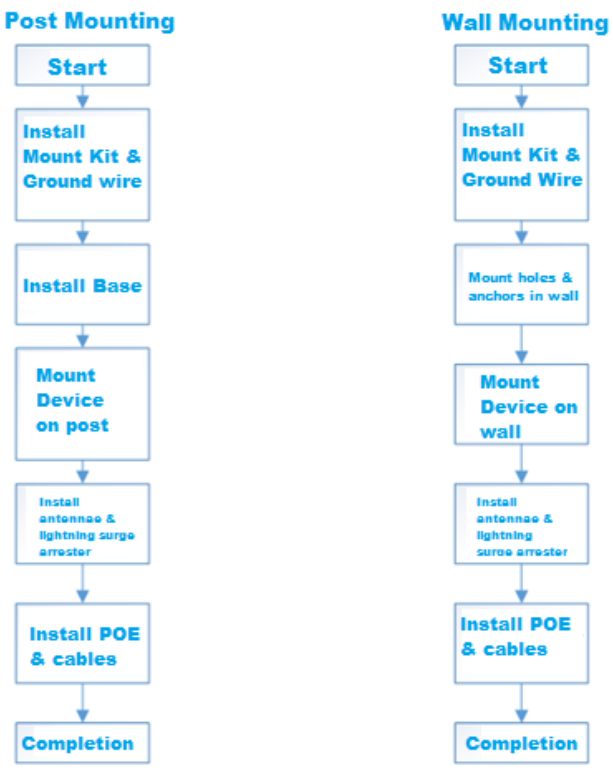

Schema apparatuurinstallatie

Info

Plaats de gateway dicht bij de sensoren die hij bedient:

  • Bij buitenparkeerplaatsen op maaiveld liefst buiten installeren;
  • Bij ondergrondse plaatsen liefst in de kelder/nabij de parkeerplaatsen.

1. Paalmontage

Zorg vóór installatie dat gereedschappen/onderdelen gereed zijn.

M5/M8-inbussleutels of verstelbare sleutel en kruiskopschroevendraaier

Onderdelenlijst

CODE

Onderdeelnaam

Aantal

1

Outdoor Gateway

1

2

Montagebasisframe

1

3

Verstelplaat

1

4

Bevestigingsplaat

1

5

Schroevenpakket met benodigde typen

1
Onderdeeldetails volgen

Outdoor Micro Gateway monteren

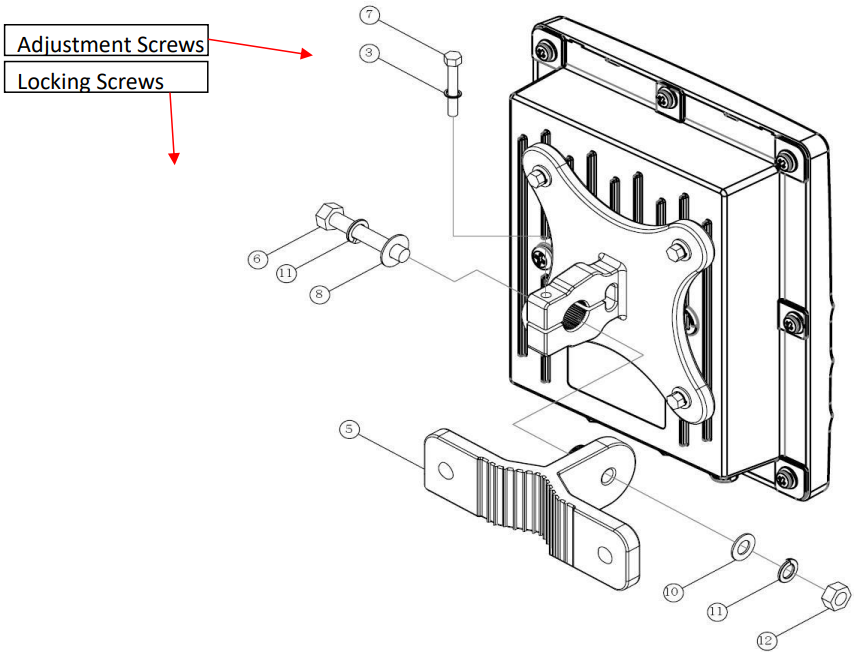

Stap 1. Bevestig basisframe aan gateway.
Basisframe samenstellen, stap 1

Stap 2. Zet verstelplaat op basisframe.

Draai borg- en stelschroeven nu nog niet vast.

Basisframe samenstellen, stap 2

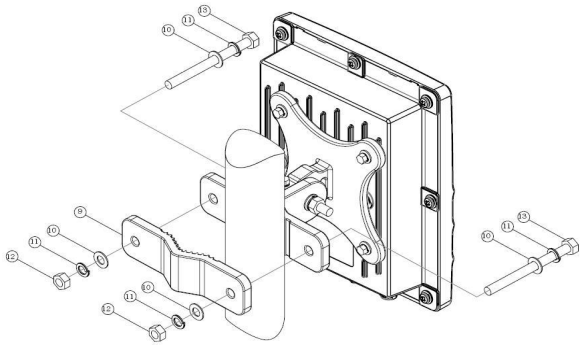

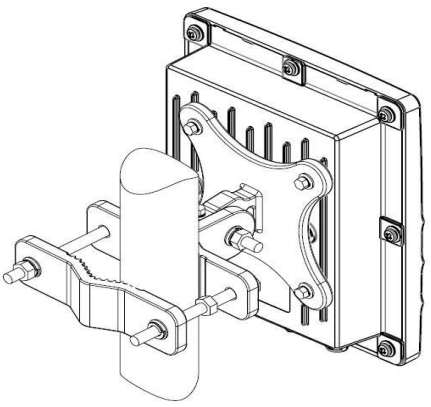

Stap 3. Monteer basisframe aan paal.

Zet bevestigingsplaat stevig op verstelplaat met borg-/stelschroeven. Ethernetpoort liefst omlaag.


Aardpunt is gemarkeerd. Bij aardweerstand <5 ohm adviseert de bron een aardedraad <6 mm².


LoRa-antenne monteren

Stap 1. Sluit aan op gateway.

Info

Draai de koppeling vast.

Stap 2. Monteer verticaal.

Gebruik ankers voor montage aan wand/paal volgens locatie:

  • Voorkeur: schroef meegeleverde montagering aan de wand.
  • Alternatief: bevestig aan een bestaande buis/constructie.

Info

Gebruik een waterpas om verticaal te controleren.

IMG_5132.JPG image-20230622-160649.png

2. Wandmontage

Zorg vóór installatie dat gereedschappen/onderdelen gereed zijn.

Benodigd gereedschap:

  • M5/M8-inbussleutels of verstelbare sleutel
  • Kruiskopschroevendraaier
  • Klopboor en boor Ø12,7 mm
  • Rolmaat van minstens 120 mm
  • IJzeren hamer

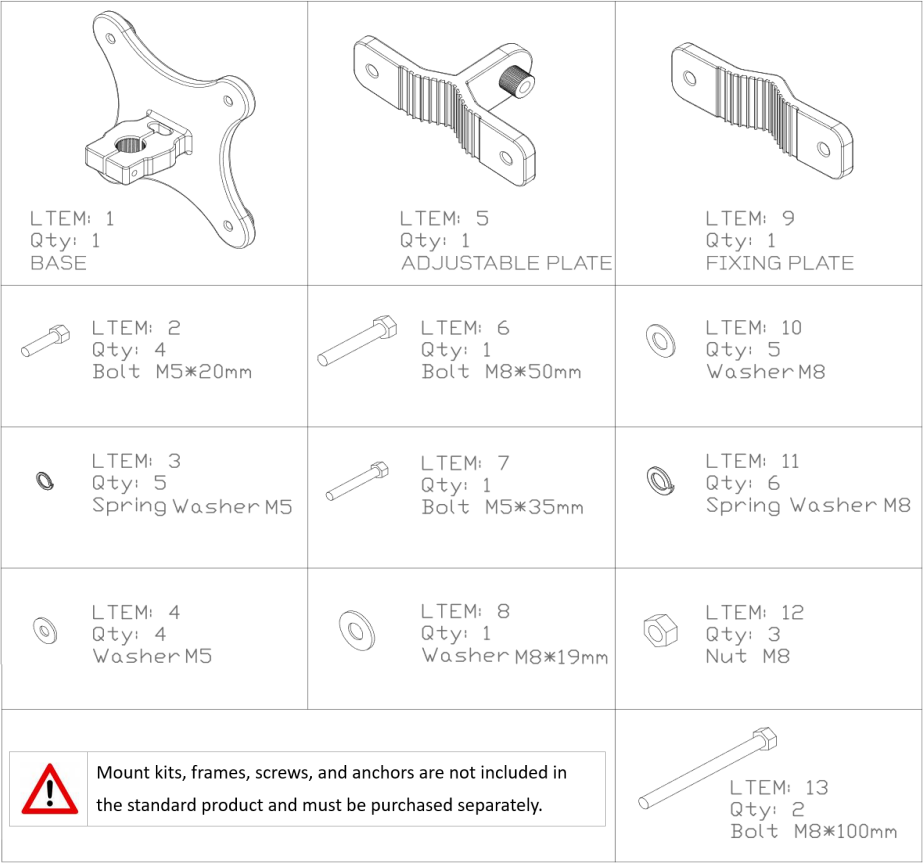

Onderdelenlijst

CODE

Onderdeelnaam

Aantal

1

Outdoor Gateway

1

2

Montagebasisframe

1

3

Verstelplaat

1

4

Schroevenpakket met benodigde typen

1

5

RVS-expansieankers

1

Opmerking

Voedings- en datakabels moet je apart aanschaffen.

Outdoor Micro Gateway monteren

Stap 1. Posities voor wandgaten bepalen.

Markeer volgens de montageset: hartafstand 114 mm en diepte 38,1 mm; boor met Ø12,7 mm, zoals in de afbeelding.

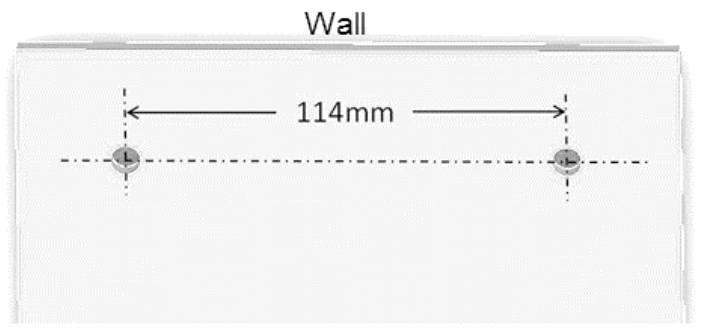

Hartafstand tussen wandgaten

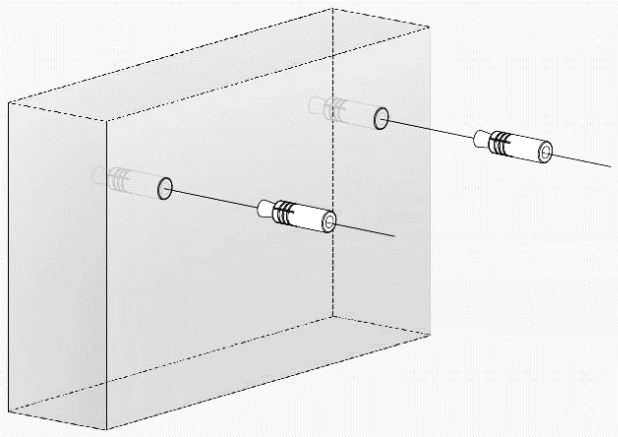

Stap 2. RVS-ankers plaatsen.

Boor gaten en sla de RVS-ankers met een hamer volledig vast.

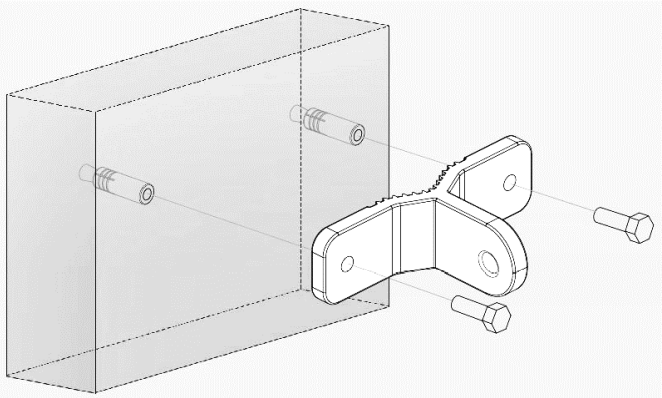

Montageschema wandankers (RVS)

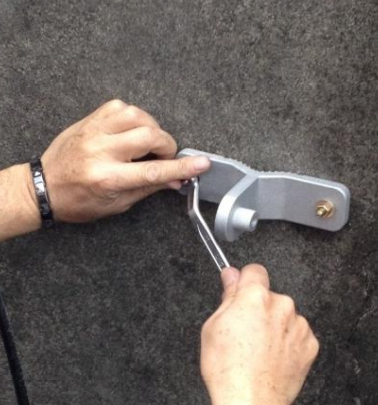

Stap 3. Verstelplaat installeren.

Bevestig de verstelplaat met zeskantschroeven aan de wand, zoals afgebeeld.

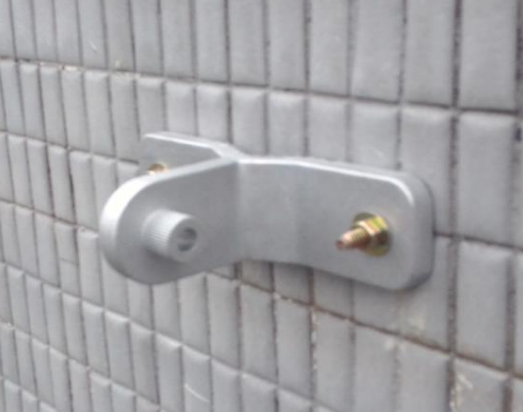

Schema verstelplaat

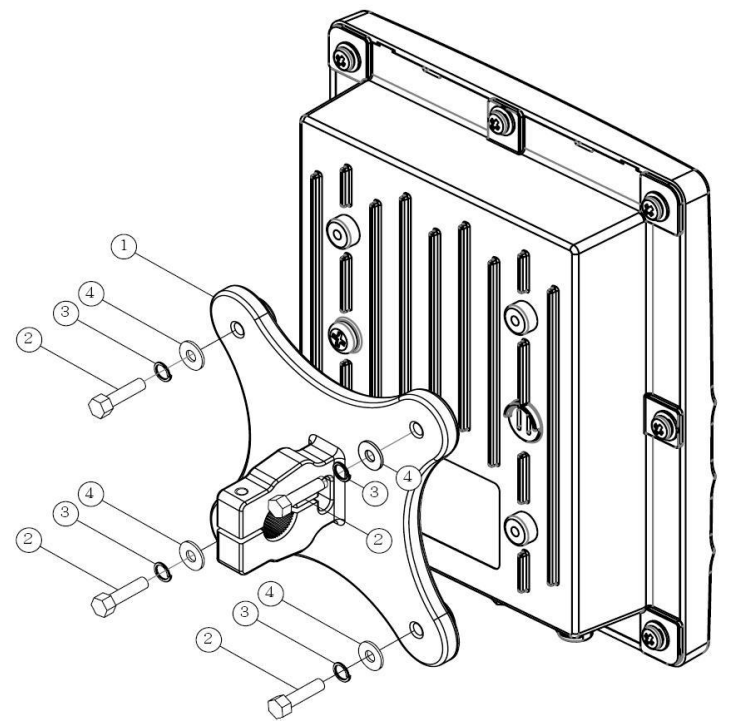

Stap 4. Basisframe en aardedraad monteren.

Bevestig het basisframe met M5×8 mm aan de gateway en sluit de aardedraad aan. Aardpunt is gemarkeerd.

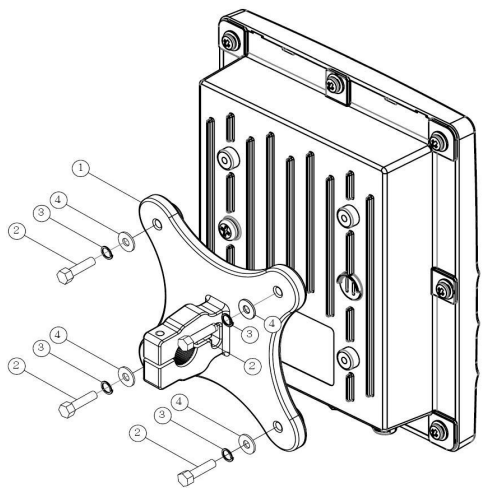

Schema basisframe

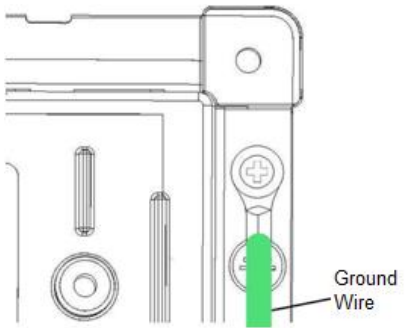

Aardedraad afgebeeld

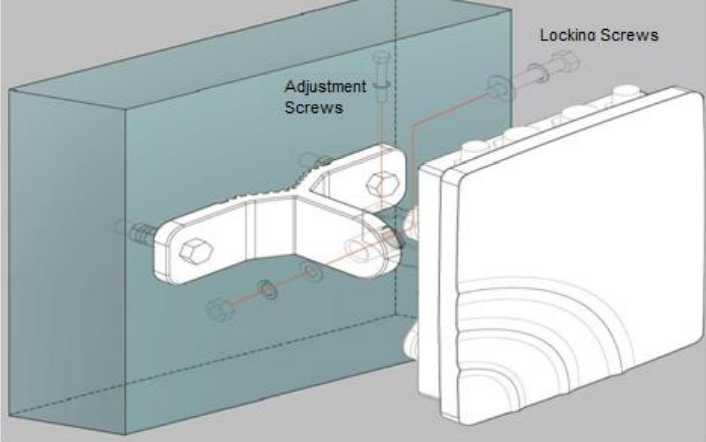

Stap 5. Gateway vastzetten.

Plaats basisframe op de verstelplaat en bevestig met M8×50 mm-borgschroeven en moeren.

Stel de gewenste hoek in en zet vast met M5×35 mm-stelschroeven.

Installatie voltooid

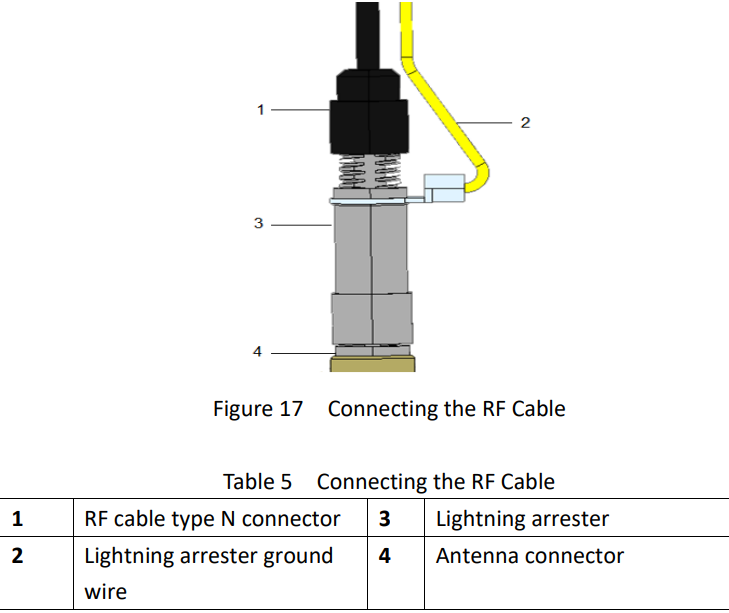

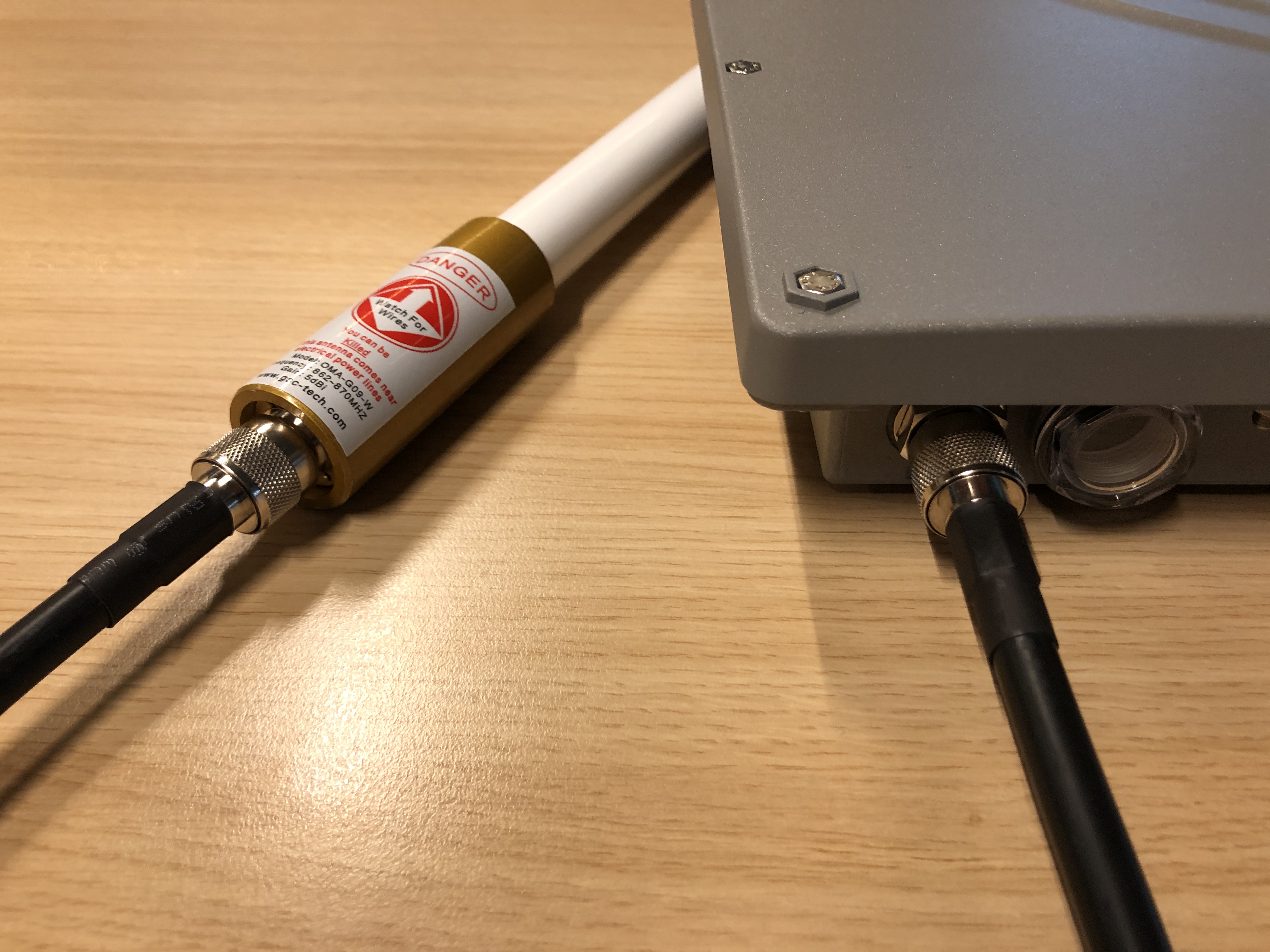

Stap 6. RF-kabel aansluiten.

De radiofrequentiekabel verbindt antenne en gateway, met een bliksemafleider ertussen.

Opmerking

Plaats de bliksemafleider tussen antenne en gateway.

Bij aansluiting van een high-power-antenne zonder belasting kan het apparaat beschadigen; dit valt niet onder garantie.

Montagestappen:

1. Verbind één uiteinde van de afleider met de antenneconnector.

2. Verbind de N-type RF-connector met de afleider.


Stap 7. Voeding en data aansluiten.

Opmerking

Voedings- en datakabels moet je apart aanschaffen.

Gebruik netwerkkabels volgens 802.3at.

Gebruik een PoE+-switch volgens 802.3at.

LoRa-antenne monteren

Stap 1. Sluit antenne aan op gateway.

Info

Draai de koppeling vast.

Stap 2. Monteer de antenne verticaal.

Gebruik afhankelijk van de locatie ankers voor wand- of paalmontage:

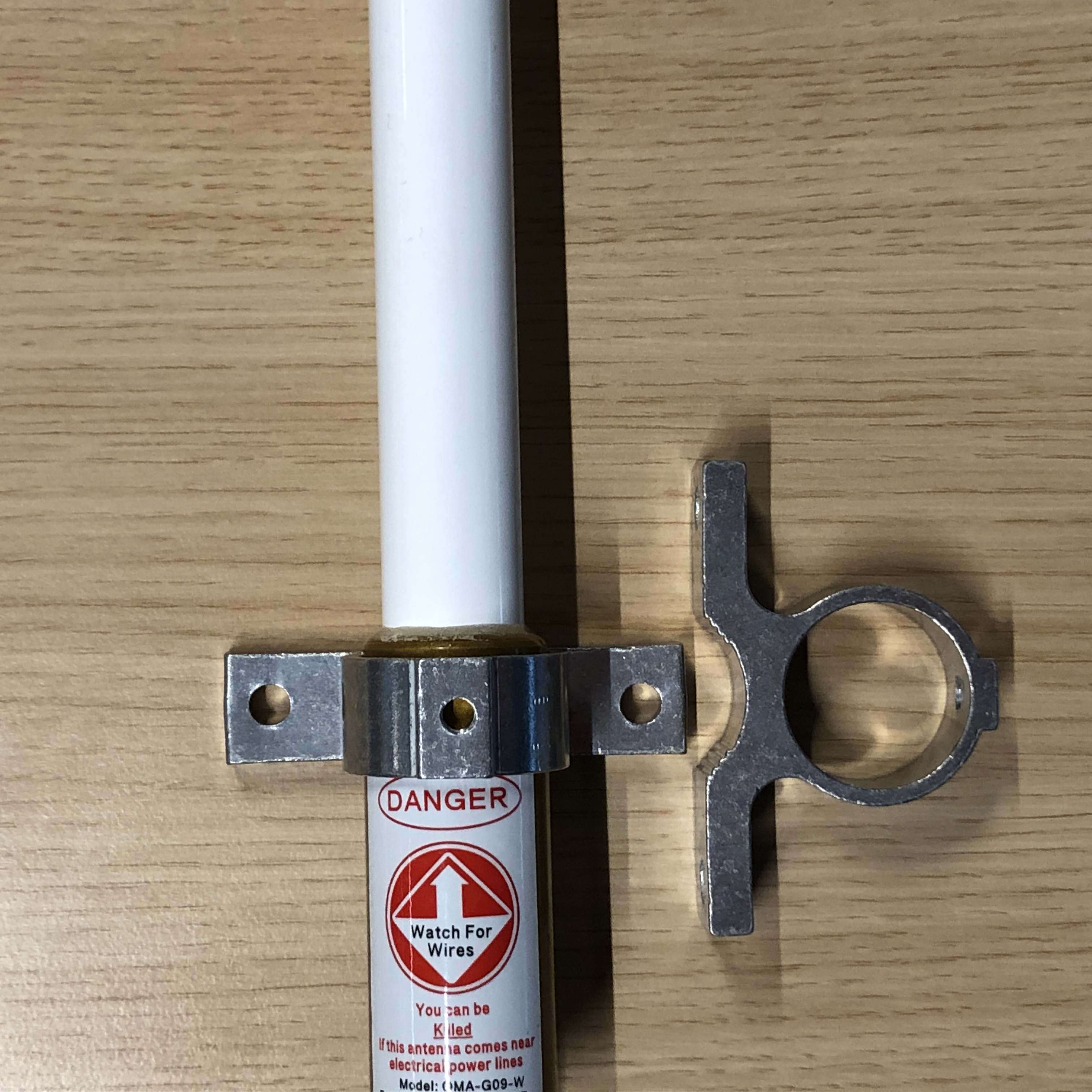

  • Aanbevolen: monteer de meegeleverde ring aan de wand.
  • Alternatief: bevestig aan een beschikbare buis/constructie.

Info

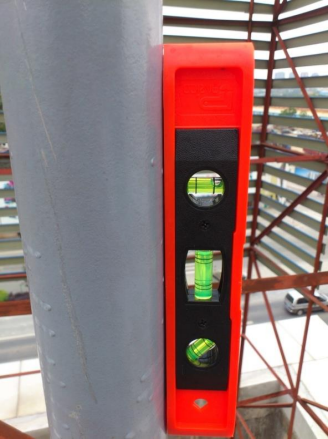

Controleer met een waterpas of de antenne recht staat.

IMG_5132.JPG image-20230622-160649.png

Dakmontage

Info

Dakmontage is alleen mogelijk als parkeerplaatsen op het dak/de bovenste verdieping liggen en de Spacewell-consultant dit heeft bevestigd.

Opmerking

Dakmontage vereist niet-standaardantennes; neem contact op met de Spacewell-accountmanager.

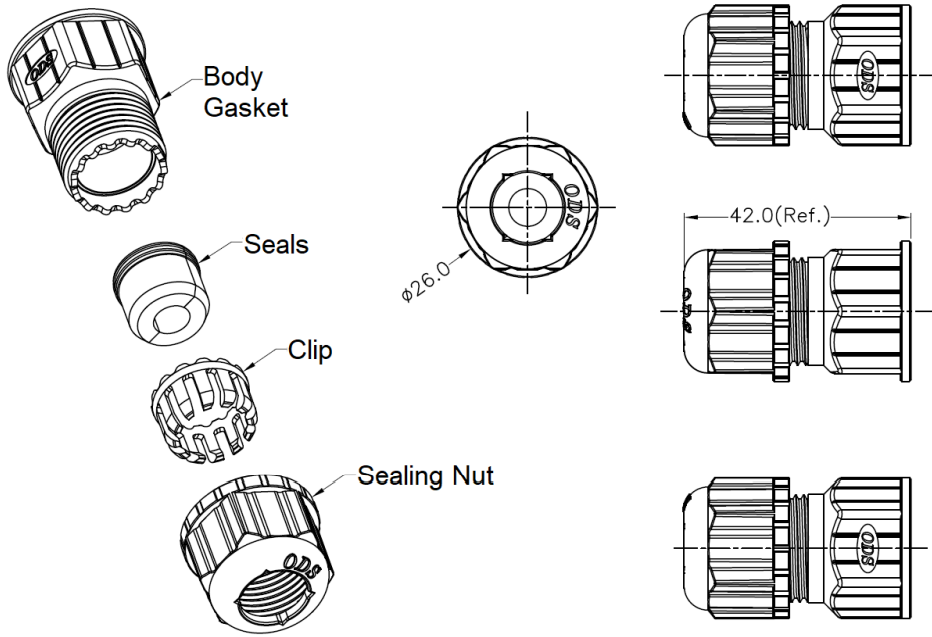

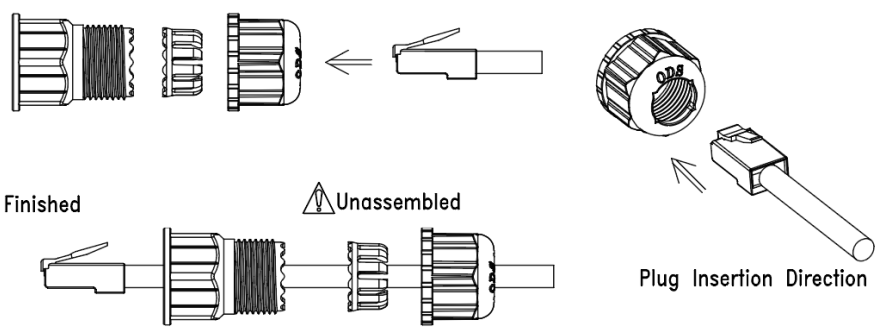

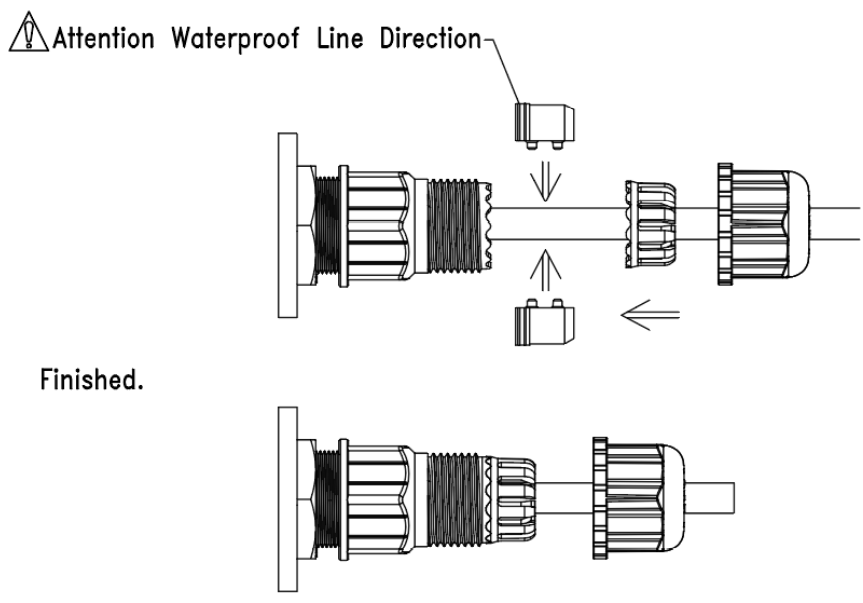

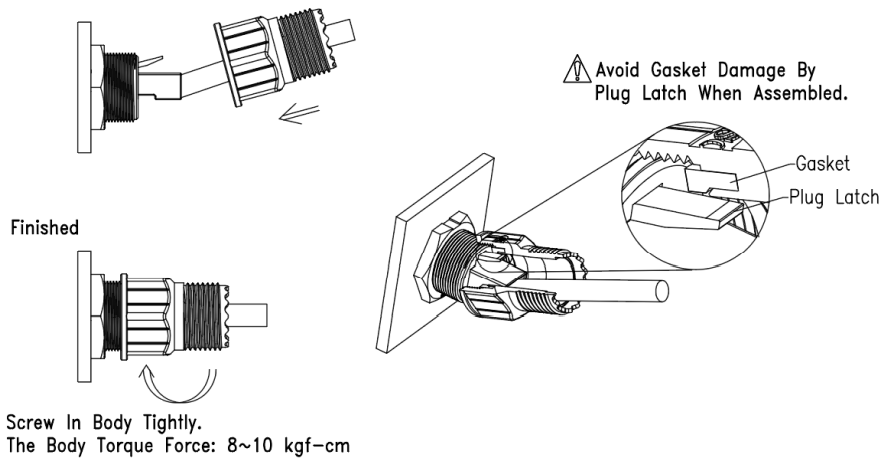

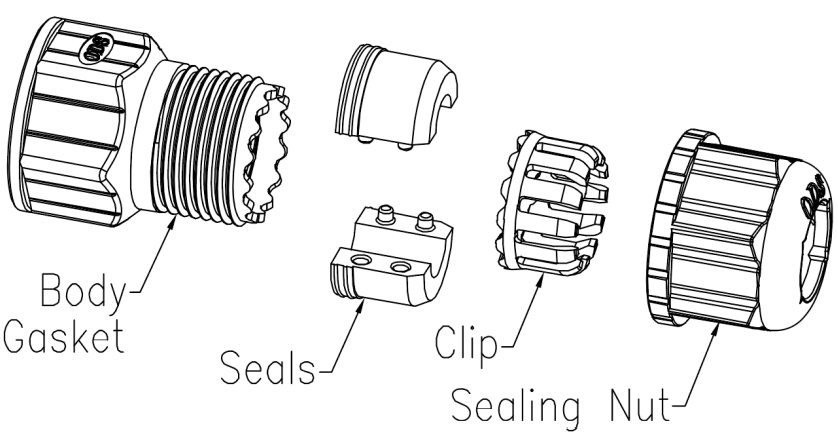

Waterdichte connector monteren

Er is één set speciale waterdichte ethernetconnectoronderdelen meegeleverd.

Monteer vooraf een RJ-45-kabel met waterdichte connector. Gebruik een FTP-buitenkabel en aard de gateway. Volg de stappen en draai de wartel goed aan om water/lucht buiten te houden.

Zijaanzicht

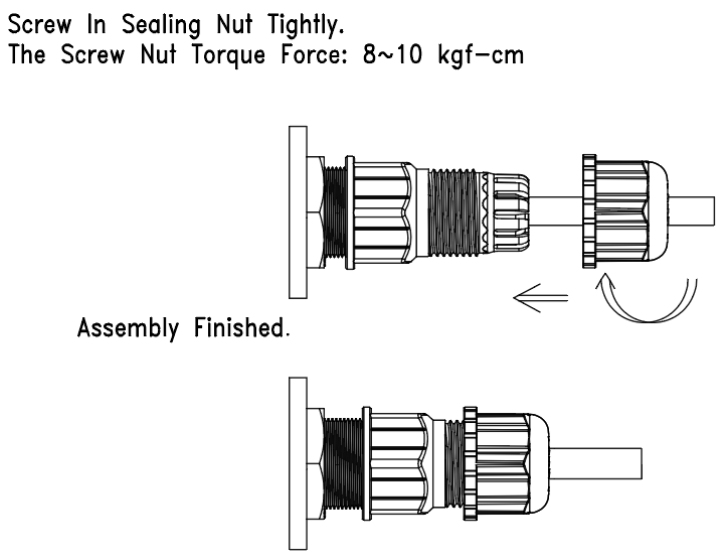

Montageproces

Stap 1

Stap 2

Stap 3

Stap 4

Opmerking

Laat kabelassemblage en montage door een vakpersoon uitvoeren.

Opmerking

  1. De bron vermeldt IP-67-waterdichtheid.
  2. Gebruik na montage waterdichte tape rond RJ-45- en antenneverbindingen voor extra bescherming.

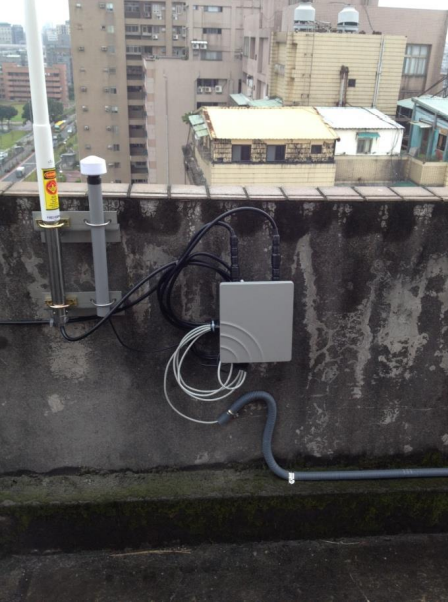

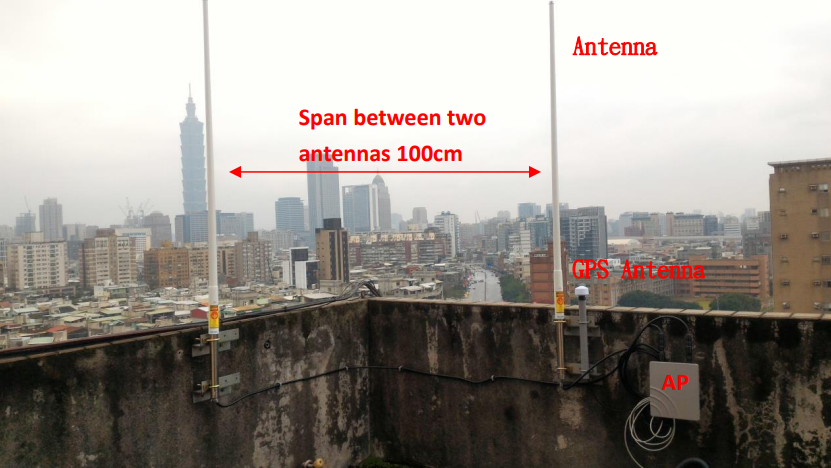

Wandmontage op een dak


Opmerking

Vermijd een wand die met de watertoren is verbonden; laat een vakpersoon beoordelen.

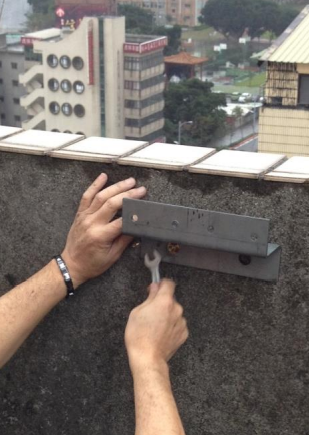

Stap 1. Bevestig de montagekit met ankers aan de wand en monteer de gateway.

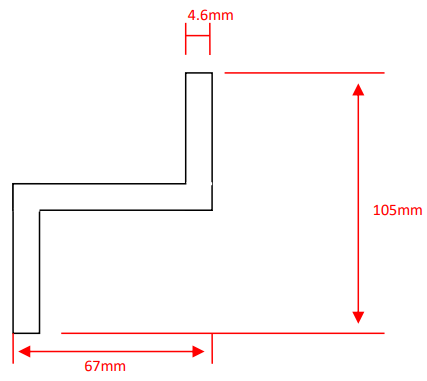

Stap 2. Monteer GPS en antenne met een metalen beugel.

Stap 2.1. Bevestig de antenne aan de beugel met de kit of een U-ring.

Gebruik een waterpas om de antenne verticaal te zetten.

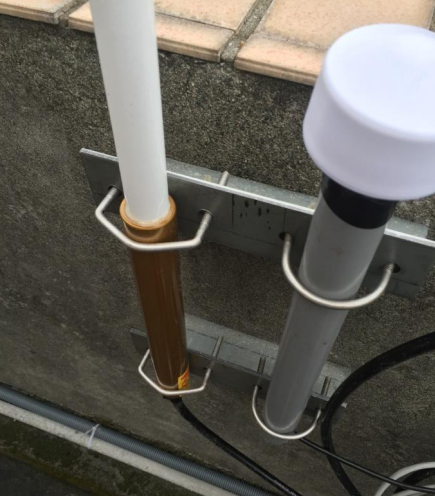

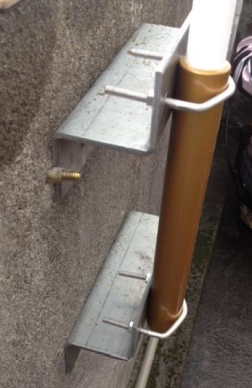

Stap 2.2. Plaats de GPS-antenne in een PVC-buis van 1 inch en zet met twee U-ringen vast aan de stang.
image-20221030-084803.png image-20221030-084813.png image-20221030-084914.png

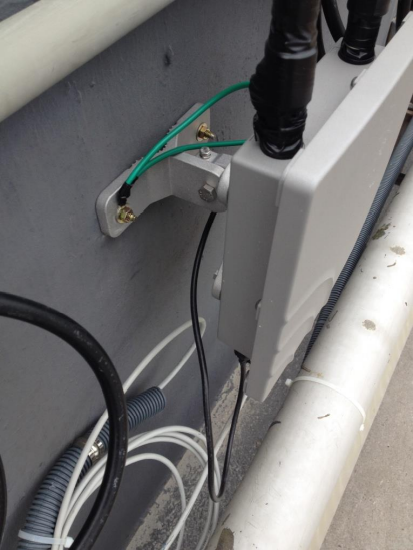

Stap 3. Verbind aardedraad met bliksemafleider.

De bron noemt een aardedraad van 5,5 mm².

Verbind met aardkoperstaaf of beschermingsgeleider.

Als die ontbreekt, bevestig de draad aan de montagekit voor een vergelijkbaar aardingsresultaat.


Stap 4. Dicht antenne- en RF-connectoren af.

Wikkel ze in isolatietape of gebruik waterdicht materiaal om water tegen te houden.

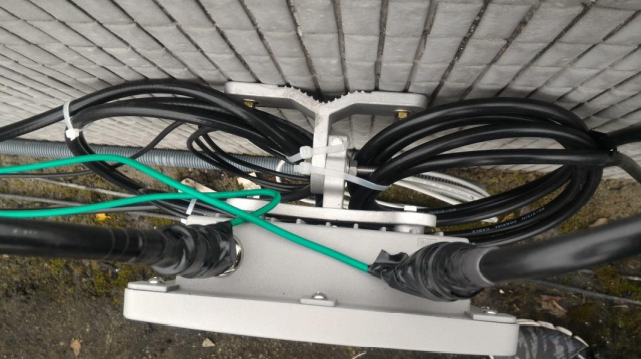

Stap 5. Gebruik waterdichte connectoren voor netwerkkabels.

Bescherm kabels nabij de machinekamer met bijvoorbeeld PVC-beschermslang maat 6. Zet netwerk- en RF-kabels vast tegen windtrillingen.

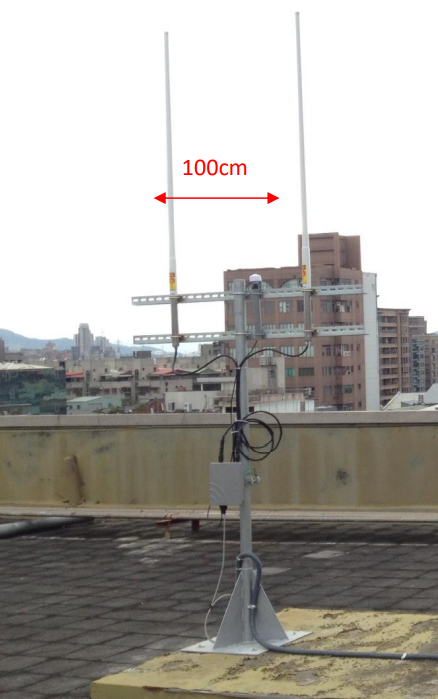

Basismontage op een dak

Stap 1. Controleer dat installatie geen daklekkage veroorzaakt.

Laat dit door een vakpersoon beoordelen.

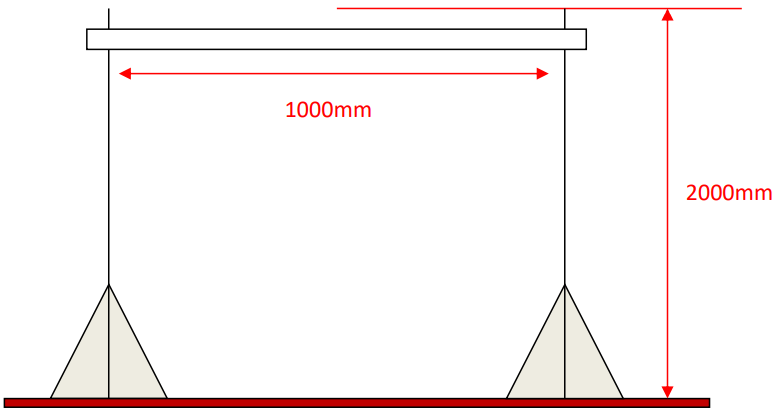

Stap 2. Maak een cementbasis.

Maak een basis van minimaal 6 cm. Uitharding verschilt per cement; zorg voor voldoende dikte en draagkracht.

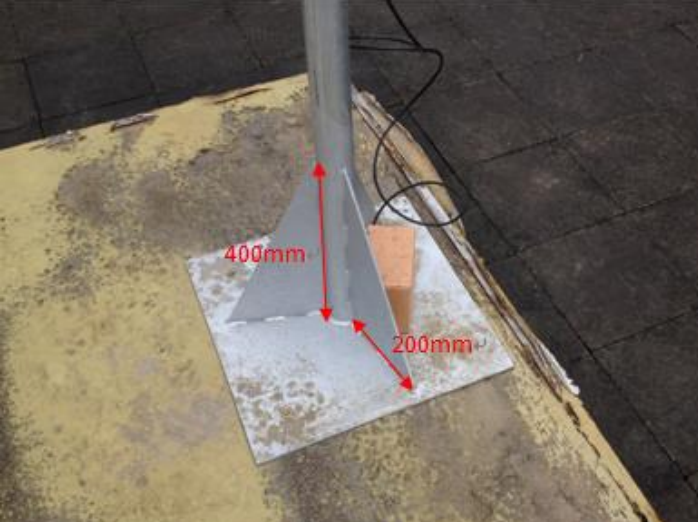

Stap 3. Bevestig de voet van de gegalvaniseerde buis.

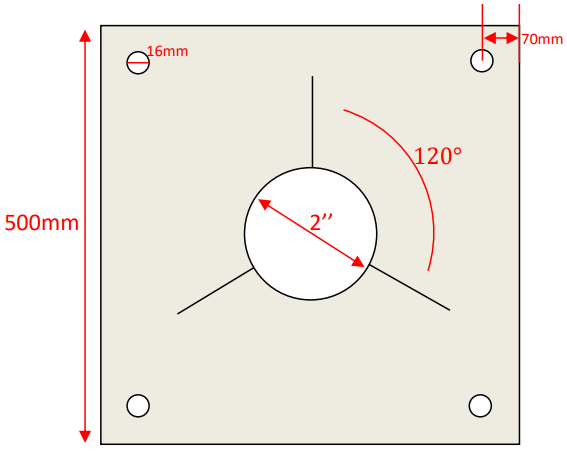

Zie de afbeelding hieronder.

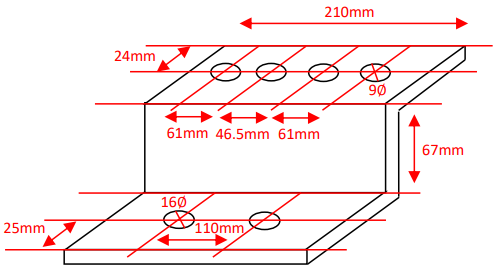

Stap 4. Bevestig met een U-ring de 5 mm metalen beugel aan de buis.

Stap 5. Bevestig gatewayhouder aan de gegalvaniseerde buis.

Stap 6. Bevestig antenne aan de buis.

Gebruik montagekit of aangepaste U-ring. Controleer met waterpas dat de antenne verticaal staat.

Stap 7. Plaats GPS-antenne in PVC-buis van 1 inch.

Gebruik twee 1-inch-U-schroeven om de buis aan de paal vast te zetten.

Stap 8. Dicht antenne- en RF-connectoren af.

Wikkel ze in isolatietape of gebruik waterdicht materiaal.

Stap 9. Gebruik waterdichte netwerkconnectoren.

Bescherm kabels nabij machinekamer met bijvoorbeeld PVC-slang maat 6. Zet netwerk- en RF-kabels vast tegen windtrillingen.

Stap 10. Controleer aardedraad.

De bron noemt een diameter van 5,5 mm² voor de draad naar de bliksemafleider.

Werkend apparaat


Sluit na configuratie voeding aan.

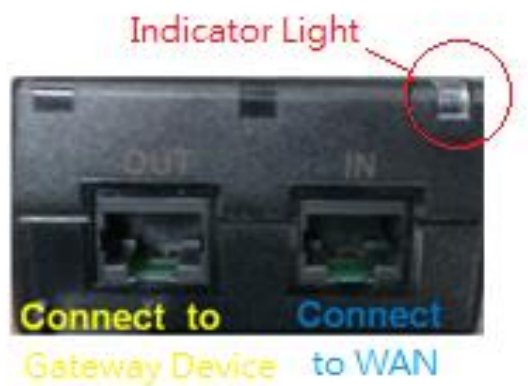

De gateway wordt via PoE gevoed. Controleer of de PoE-voeding werkt aan de hand van de indicator.

Power over Ethernet (PoE):

  • Output: naar gateway
  • Input: naar WAN
  • Zie voedingsvereisten onder Vereisten.

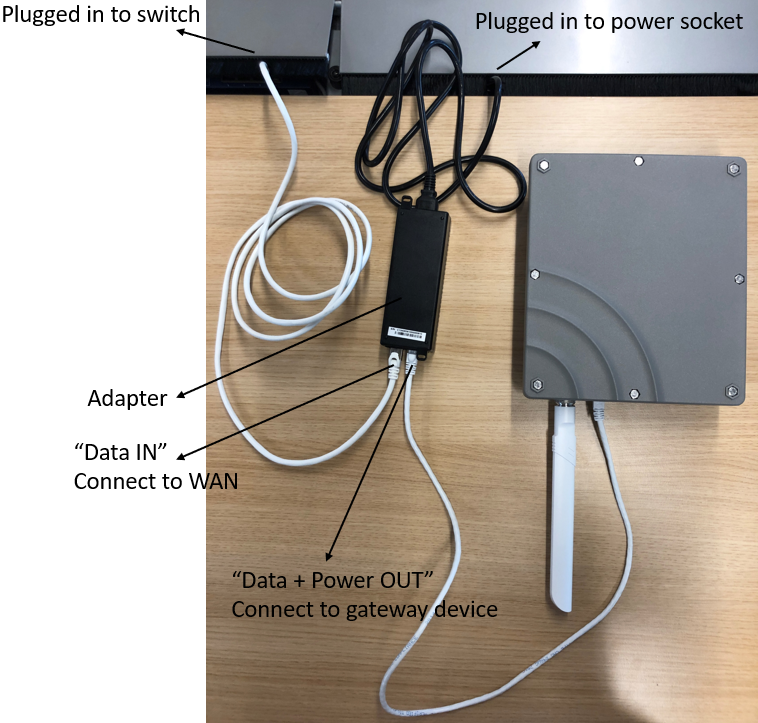

Bij gebruik van een ethernetverbinding:

  • sluit de PoE-kabel rechtstreeks tussen gateway en netwerk aan,
  • of sluit van de gateway een PoE-kabel aan op de adapter (data + power out). Sluit de adapter aan op een stopcontact en verbind een tweede PoE-kabel met het netwerk.

Bij gebruik van een mobiele verbindingsluit een PoE-kabel van de gateway aan op de adapter (data + power out) en steek de adapter in een stopcontact.
