Moeilijkheidsgraad: beginner
Inhoud
Leerdoelen
Na het lezen van dit artikel kun je:
- Alle benodigde informatie voor het comfortsensorplan verzamelen
- Obstakels voor hardware-installatie herkennen
- Een plan maken dat alle betrokkenen de hardwarelocaties toont
Bekijk eerst Je sensorplan voorbereiden voor uitleg over sensorplannen en hun doel.
Vereisten voor het comfortsensorplan
Benodigde informatie:
- Actuele plattegrond met actuele meubels
- Wandmaterialen zoals glas of textiel
- Indien mogelijk foto’s/video’s van wand- en plafondmaterialen en grote obstakels zoals kroonluchters
Onderdelen van een goed plan
- Versiebeheer: versie, datum, auteur, wijzigingen
- Projectcontext zoals ziekenhuisomgeving of beperkt toegankelijke handelsvloeren
- Hardwareomvang: aantal sensoren en hardwaretouchpoints
- Opmerkingen
- Sensorplaatsing
Gebaseerd op actuele plattegronden, liefst met meubels
- Plannen van verschillende verdiepingen met
Aantallen per sensortype per verdieping
- Bij comfortsensoren de gedekte zone per sensor
- Voor bezettings- en personentelsensoren, zie https://onespacewell.atlassian.net/wiki/spaces/KB/pages/edit-v2/4357488664#Parts-of-a-good-sensor-plan
Comfortsensoren plaatsen
Gedekte zone per sensor:
- Eén per afgesloten ruimte
- Groepeer bureaus waar temperatuur en luchtvochtigheid waarschijnlijk gelijk zijn.
Info
Een sensor meet alleen op zijn montageplek; maak de gedekte zone niet te groot.
Groepeer bij voorkeur geen werkplekken met ochtendzon met werkplekken met middagzon.
Installatievereisten
- Bij voorkeur minstens 1,5 m hoog, waar gebruikers comfort ervaren
- Niet plaatsen buiten het temperatuurbereik of waar de
temperatuur sterk varieert. - Blijf weg van warmte-/koudebronnen zoals oven, zon en koelkast, vloeistoffen en extreme temperatuurwisselingen.
- Niet bij wisselende luchtstromen zoals ramen, ventilatie, ventilatoren en
airconditioning. - Niet direct naast een raam of open deur, omdat luchtstromen gegevens kunnen verstoren.
Zie voor meer informatie Milesight CO2-sensor
Voorbeelden
Zie https://onespacewell.atlassian.net/wiki/spaces/KB/pages/edit-v2/4357488664#Examples-of-sensor-plans

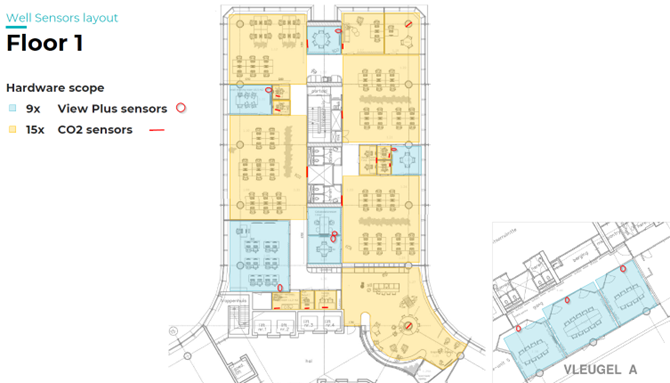

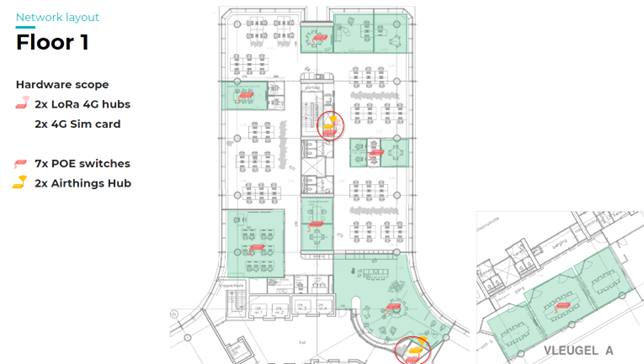

Comfortsensorplan van onze eigen kantoren in Nederland
