Ethernet-hubfirmware TTES handmatig bijwerken via LAN

Avatar
Laura CARBO

* Niet meer beschikbaar

Bij offline Tabs-hub, niet Mini, kan handmatige update ter plaatse worden gevraagd. Bespreek dit ALTIJD vooraf met Hardware Manager.

Zonder locatiebezoek: technische oproep met iemand ter plaatse en pc-overname.

Instellingen niet blijvend: na fysieke reset langer dan 10 seconden opnieuw toepassen.

Samenvatting

  1. PuTTY installeren https://www.putty.org/
  2. Pc aan zwarte ethernetpoort
  3. Kopieer firmware-image en stuur via scp naar hub, beschikbaar in Teams Cobundu SharePoint
  4. Update uitvoeren
  5. CUPS-, MTUN- en TC-URI instellen
  6. Pc loskoppelen

Gebruik spaties waar onderstaande instructies die aangeven

Stappen

  1. PuTTY installeren https://www.putty.org/

  2. Pc aan zwarte ethernetpoort

  3. Firmware kopiëren en scp

    1. Open cmd

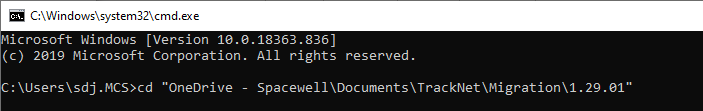

    2. Ga via cd naar uitgepakte map …/1.29.01/, met cd gevolgd door spatie en pad tussen aanhalingstekens
      b. Go to the firmware folder cd.png

    3. Typ scp * root@192.168.66.1:/mnt/data/tracknet

      1. Bij fout zie 3.f; mogelijk bekende SSH-fingerprint verwijderen

    4. Typ yes om fingerprint toe te voegen; invoer mogelijk onzichtbaar, bevestig Enter
    5. Wachtwoord tracknet, mogelijk onzichtbaar typen en Enter

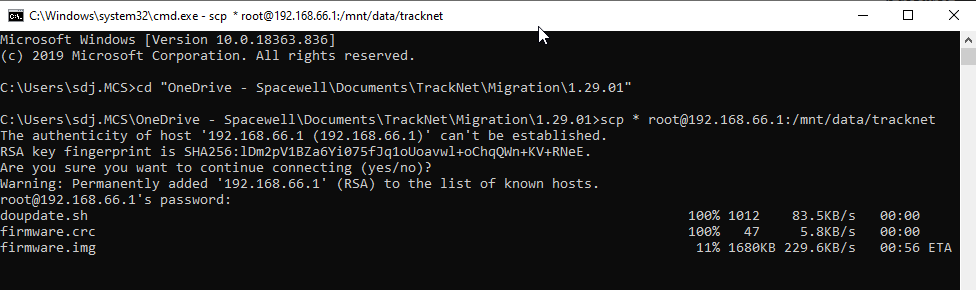

      e. Password.png


      Wacht tot firmware.img 100% geladen is

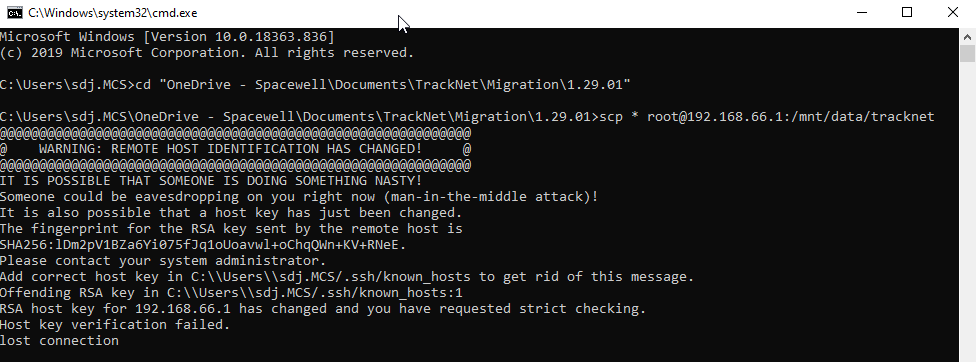

    6. Bij fingerprintfout zie stap 5.a
      may require remove existing fingerprints from ssh file when encountering this error.png

  4. Update uitvoeren

    1. Open PuTTY

    2. SSH naar apparaat, ssh root@192.168.66.1: Host Name 192.168.66.1 → Open

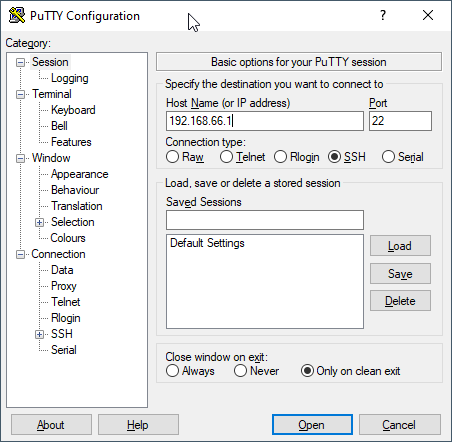

      a. ssh into the unit.png

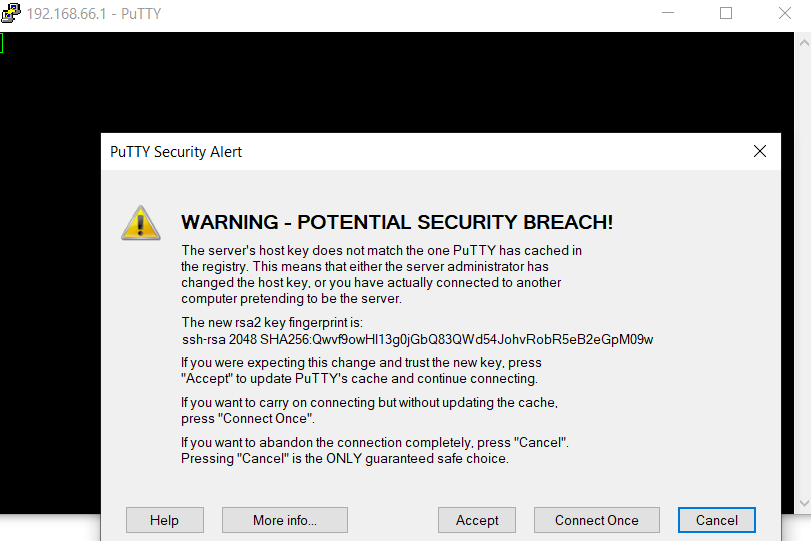

    3. Accepteer getoonde waarschuwing

      image2022-5-30 17:29:25.png

    4. Login root

    5. Password:tracknet

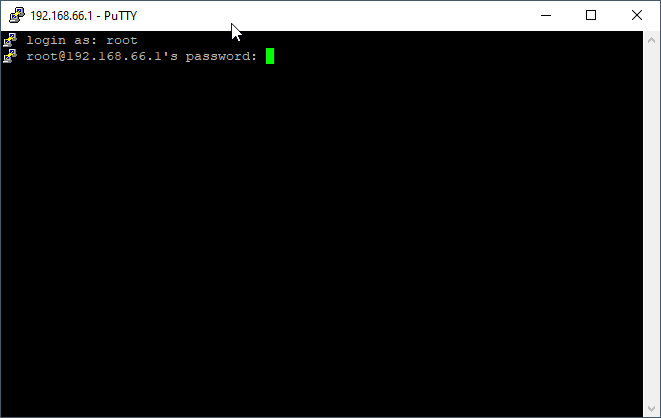

      c. Password.png

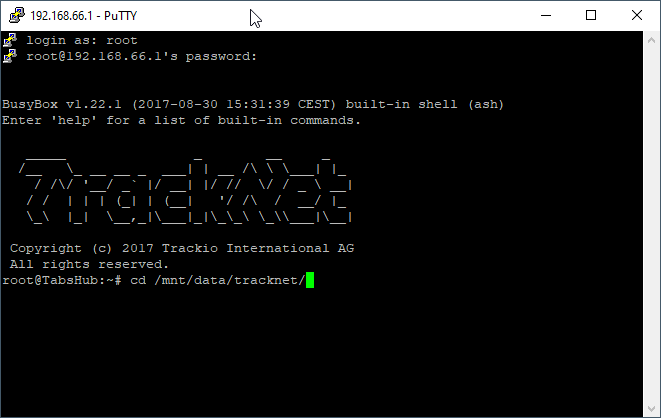

    6. cd /mnt/data/tracknet


    7. Uitvoerbaar maken: chmod +x doupdate.sh

      e. make file executable.png

    8. ./doupdate.sh

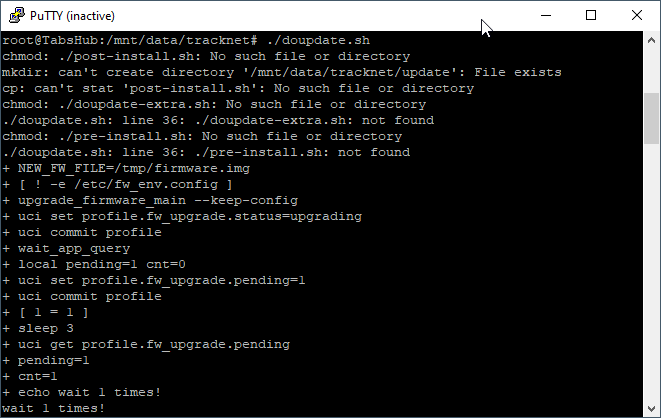

      f. Run.png

    9. Update/herstart geeft Network Error: Software caused connection abort

    10. Sluit cmd en PuTTY

  5. CUPS-, MTUN- en TC-URI instellen

    1. Verwijder hubfingerprint uit pcconfiguratie

      1. Open eigen .ssh-map

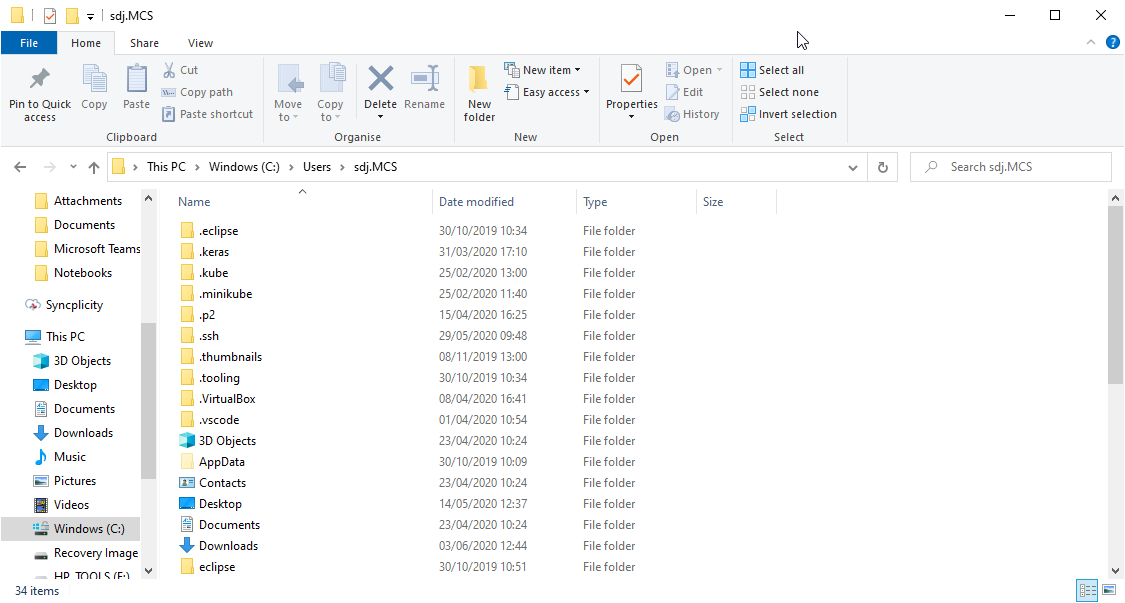

        1. Go to the .ssh folder of your user.png

      2. Open known_hosts

      3. Verwijder regel beginnend met 192.168.66.1
      4. Opslaan
    2. Open cmd

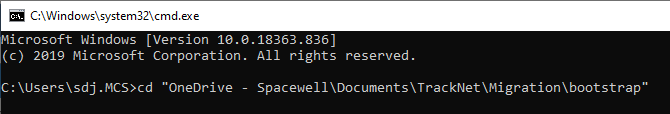

    3. Ga naar …/bootstrap/ met cd
      c. Go to the bootstrap folder cd.png

    4. scp * root@192.168.66.1:/etc

    5. yes voor fingerprint
    6. Password: tracknet
    7. Open PuTTY
    8. SSH naar apparaat, ssh root@192.168.66.1)

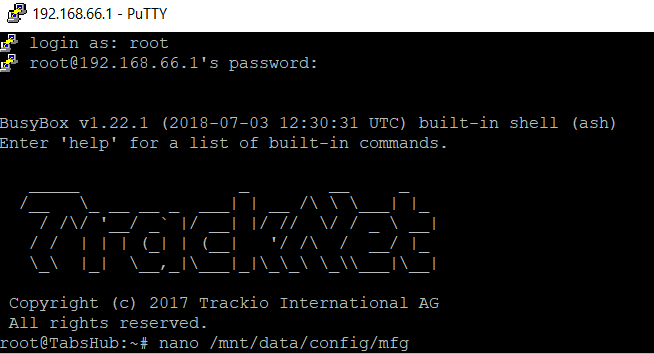

    9. nano /mnt/data/config/mfg
      image2022-5-30 17:39:31.png

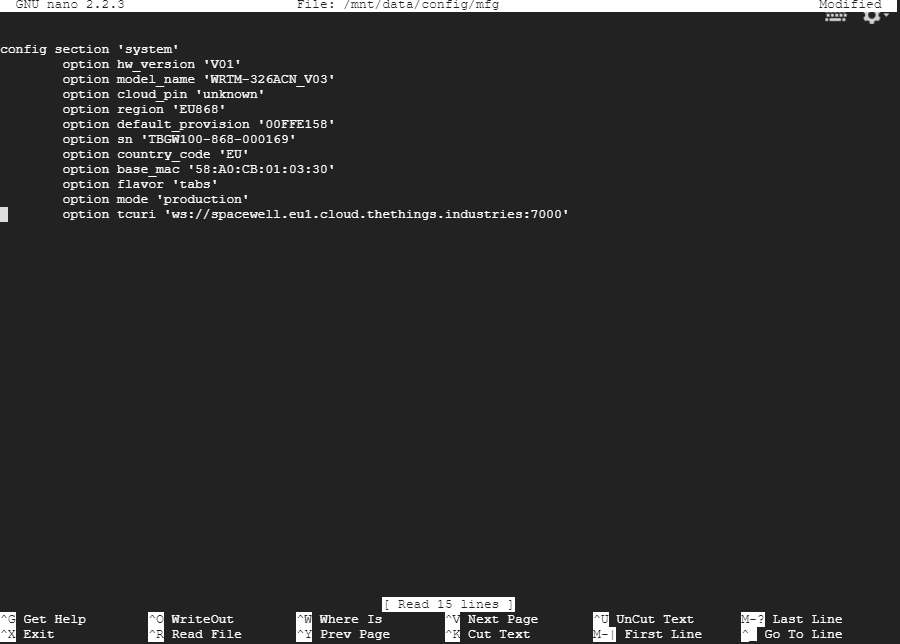

      Opent onderstaande weergave

      image2021-3-25 11:20:29.png

      1. Wijzig tcuri naar

        1. EU: 'ws://spacewell.eu1.cloud.thethings.industries:7000'

        2. US: 'ws://spacewell.nam1.cloud.thethings.industries:7000'
          In PuTTY navigeren met pijlen, geen muis of numeriek toetsenblok
      2. Verwijder optie cupsuri 'https://cups2.trackio.ch:8888'
      3. Opslaan/afsluiten, Ctrl+X
    10. nano /mnt/data/config/reverse-ssh

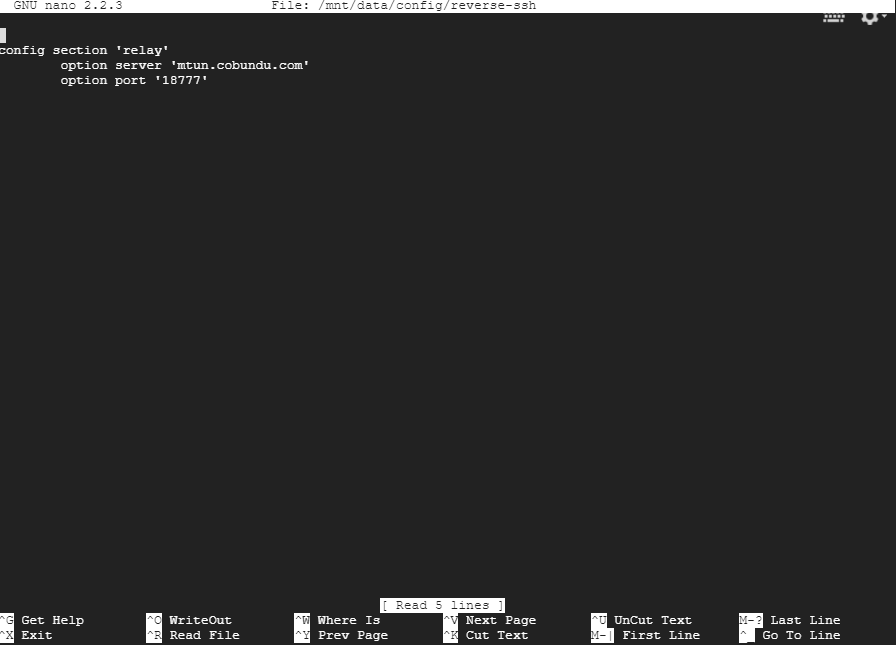

      image2021-3-25 11:25:19.png

      1. server = mtun.cobundu.com

      2. Opslaan/afsluiten, Ctrl+X

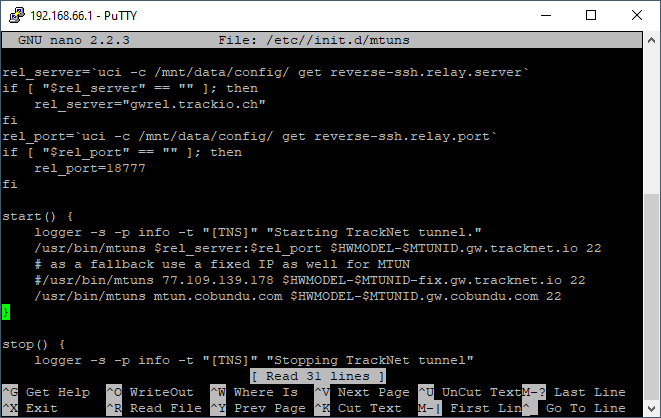

    11. nano /etc/init.d/mtuns
      i. Edit file mtuns.png

      1. Voeg op laatste regel van start() { } onderstaande regel toe, vier spaties ingesprongen. Zo nodig omlaag navigeren; plakken via Ctrl+rechtsklik:
        /usr/bin/mtuns mtun.cobundu.com $HWMODEL-$MTUNID.gw.cobundu.com 22

      2. Opslaan/afsluiten, Ctrl+X
    12. nano /etc/dropbear/authorized_keys; als bestand/map ontbreekt, gebruik /mnt/data/s2/idu/etc/dropbear

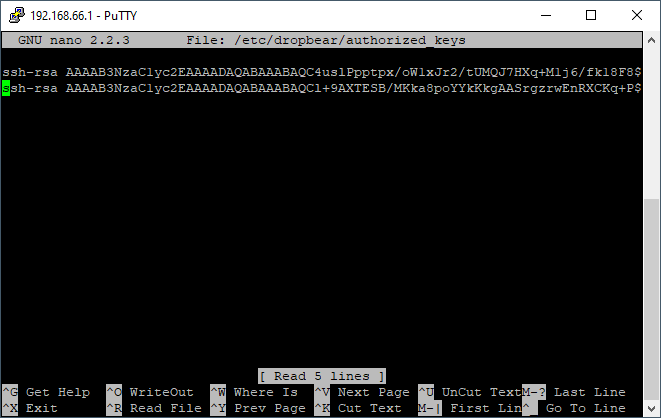

      j. Edit file authorized keys.png

      1. Kopieer id_cobundu.pub uit Windows-migratiemap naar tweede regel. Plak via Shift+Insert of Ctrl+rechtsklik; tekst springt naar einde. Controleer met pijlen.

      2. Opslaan/afsluiten, Ctrl+X
    13. sync
    14. reboot
  6. Pc loskoppelen
