In questo articolo imparerai come utilizzare i dashboard per analizzare il carico della domanda e anche per approfondire il consumo in eccesso di energia reattiva.
Gli argomenti da trattare sono:
Primo sguardo al cruscotto

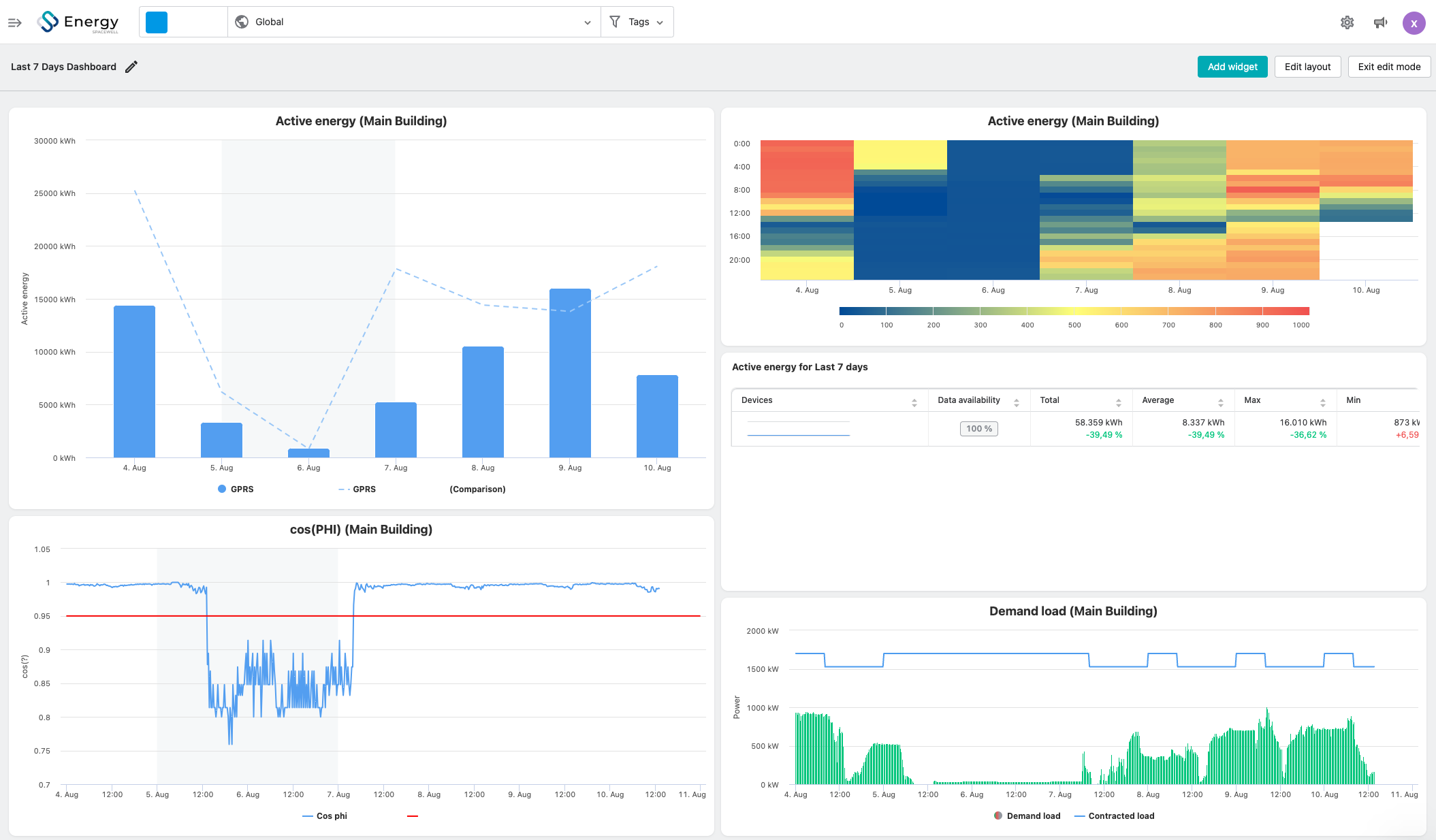

La dashboard creata si presenta così:
Come vedi, questa dashboard contiene i dati degli ultimi 7 giorni come esempio, ma può essere riprodotta anche utilizzando altri periodi come desideri.
Usabilità e configurazione
Questa dashboard ha lo scopo di darti informazioni sul carico richiesto che stai utilizzando e di confrontarlo con il carico contrattato, e ti consente inoltre di monitorare da vicino il consumo di energia reattiva e il suo eccesso in termini di costo.
I due widget principali sono:
- Analisi grezza: widget per parametro che utilizza il grafico a linee:
- In questo widget è importante monitorare il coseno PHI che deve essere preventivamente importato nella piattaforma (utilizzando il parametro 411).
- Verrà definito un checkpoint di linea a 0,95 che è il valore al quale iniziamo ad avere un eccesso di costo reattivo in Spagna quando lo abbassiamo. Questo checkpoint può essere configurato al valore che desideri adattare alle tue strutture reattive dei costi in eccesso.
- Widget di carico della domanda con il dispositivo di consumo incrociato con la fornitura e il contratto applicabile.
A complemento di questi due widget principali, proponiamo altri 3 widget che ti permetteranno di avere un'idea più ampia del tuo consumo e della sua evoluzione:
- Il primo nell'angolo in alto a sinistra è un tipo di widget grafico a barre che utilizza la fonte dei dati "Analisi grezza - Per parametro". Contiene i dati del consumo di Energia Attiva negli ultimi 7 giorni rispetto ai 7 giorni precedenti.
- Il secondo widget nell'angolo in alto a destra è un widget della mappa di calore, che mostra anche il consumo orario di energia attiva durante gli ultimi 7 giorni in una mappa di calore colorata.
- L'ultimo widget proposto è un widget tabella proprio sotto quello della mappa termica, che integra questi due widget mostrando valori interessanti del consumo di energia attiva durante gli ultimi 7 giorni: consumo totale, consumo medio/massimo/minimo a seconda della frequenza selezionata e anche la disponibilità dei dati di quel dispositivo durante quel periodo.
Tieni presente che questo caso d'uso è completamente personalizzabile da te e puoi aggiungere o modificare tutti i widget che desideri.
Una volta configurate le dashboard, puoi condividerle con tutti quelli che desideri! 🚀
