Dans cet article, vous allez apprendre comment utiliser les Dashboards pour analyser votre demande de charge et approfondir la consommation excessive d'énergie réactive.
Les sujets abordés seront les suivants :
Première vue du Dashboard

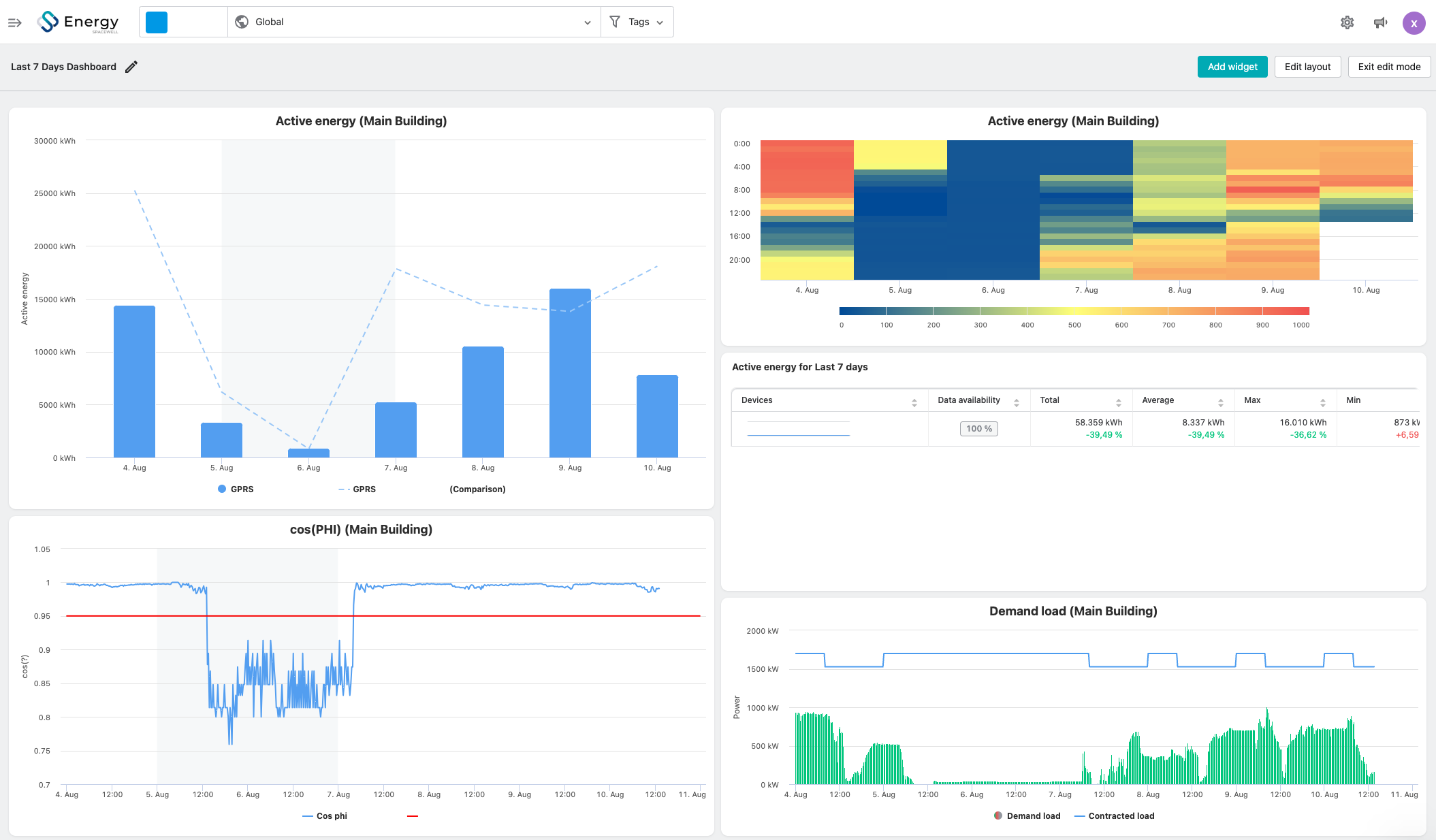

Le dashboard créé ressemble à ceci :
Comme vous le voyez, ce Dashboard contient des données des 7 derniers jours à titre d'exemple, mais il peut également être reproduit en utilisant d'autres périodes selon vos préférences.
Utilisation et configuration
Cas d'Utilisation : Dashboards de charge de demande et excès d'énergie réactive
Les deux principaux widgets sont :
- Widget d'analyse brute - Par widget paramètre qui utilise le graphique linéaire :
- Dans ce widget, il est important de surveiller le PHI cosinus qui doit être importé au préalable dans la plateforme (en utilisant le paramètre 411).
- Un point de contrôle en ligne sera défini à 0,95, c'est la valeur à partir de laquelle nous commençons à avoir des coûts d'excès réactif en Espagne lorsque nous la diminuons. Ce point de contrôle peut être configuré à la valeur que vous souhaitez adapter à vos structures de coûts d'excès réactif.
- Widget de charge de demande avec le dispositif de consommation croisé avec l'alimentation et le contrat applicable.
Pour compléter ces deux principaux widgets, nous proposons 3 autres widgets qui vous permettront d'avoir une idée plus large de votre consommation et de son évolution :
- Le premier, en haut à gauche, est un widget de graphique à barres qui utilise la source de données "Analyse brute - Par paramètre". Il contient des données de la consommation d'énergie active au cours des 7 derniers jours par rapport aux 7 jours précédents.
- Le deuxième widget, en haut à droite, est une carte thermique, qui montre également la consommation d'énergie active par heure au cours des 7 derniers jours dans une carte thermique colorée (Heatmap).
- Le dernier widget proposé est un widget de tableau juste en dessous de la carte thermique, qui complète ces deux widgets en montrant des valeurs intéressantes de la consommation d'énergie active au cours de ces 7 derniers jours : consommation totale, consommation moyenne/maximum/minimum en fonction de la fréquence sélectionnée et également la disponibilité des données de ce dispositif pendant cette période.
Gardez à l'esprit que ce cas d'utilisation est entièrement personnalisable par vous, et vous pouvez ajouter ou changer autant de widgets que vous le souhaitez.
