En este artículo aprenderás cómo utilizar los dashboards para analizar la potencia demandada y el exceso de consumo de energía reactiva de tus edificios.
Los tópicos que se explican son:
Primera vista del dashboard

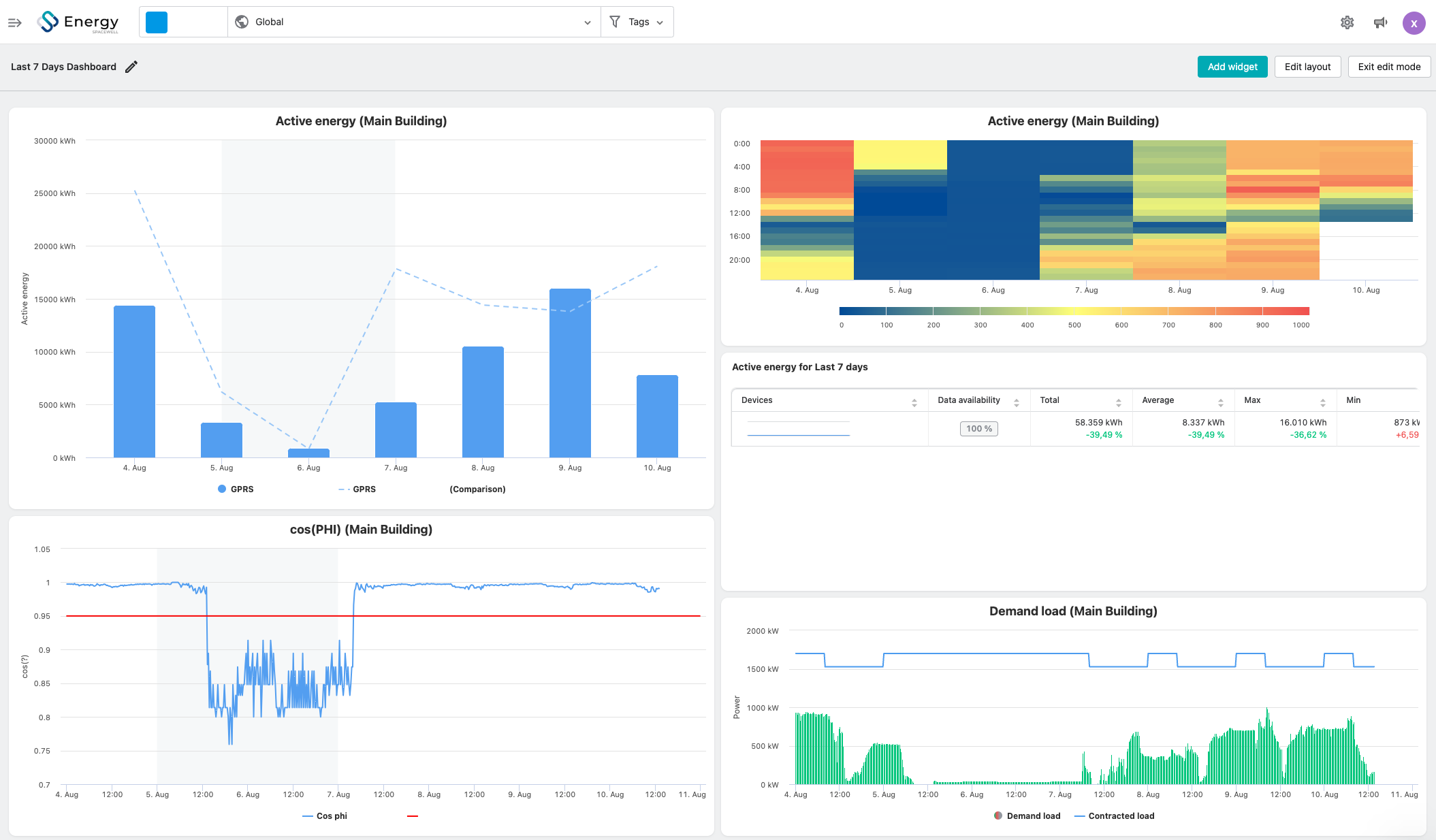

El dashboard sobre potencia demandada y exceso de reactiva se ve así:
Cómo puedes comprobar, este dashboard contiene datos para los últimos 7 días a modo de ejemplo, pero puedes reproducirlo con todos los períodos según tus necesidades.
Uso y configuración
Este dashboard tiene como objetivo informarte sobre la cantidad de potencia demandad para saber si se está utilizando más de la que tenemos contratada, así como monitorizar de cerca el consumo de energía reactiva y sus excesos en términos de coste.
Los dos widgets principales són:
- El widget de líneas con el parámetro coseno de Fi:
- Para generar este widget es importante tener el coseno de fi (411) calculado e importado a la plataforma.
- Una línea checkpoint roja se configura en 0,95 dónde se indica que empiezan los gastos por excesos de consumo de reactiva cuando se baja de ella. Esta línea es completamente customizable tanto en valor cómo en color, y se pueden añadir más para diferenciar las distintas etapas de penalización dependiendo de tu estructura tarifaria.
- El widget de potencia demandada con el dispositivo asociado al suministro y contrato que se desea monitorizar.
Para complementar estos dos widgets principales, proponemos otros 3 widgets que te permitirán tener una idea más amplia de tus consumos y su evolución:
- El primero en la esquina superior izquierda es un gráfico de barras que utiliza la fuente de datos "Por parámetro". Contiene datos del consumo de energía activa durante los últimos 7 días y comparados con los 7 días previos.
- El segundo widget en la esquina superior derecha es un mapa de calor, que también contiene datos del consumo de energía activa por hora durante los últimos 7 días con colores y un gran efecto visual.
- El último widget propuesto es una tabla, justo debajo del mapa de calor, que complementa a la perfección los dos mencionados anteriormente. Muestra valores interesantes sobre el consumo de energía activa durante los últimos 7 días: el consumo total, el consumo medio/máximo/mínimo dependiendo de la frecuencia seleccionada y la disponibilidad de los datos en el dispositivo durante ese período evaluado.
Ten en cuenta que este caso de uso es completamente personalizable y que puedes añadir o modificar los widgets a tu antojo según tus necesidades.
Una vez tienes tus dashboards configurados, los puedes compartir con todo el mundo! 🚀
