In diesem Artikel erfahren Sie, wie Sie die Dashboards nutzen können, um Ihre Bedarfslast zu analysieren und auch den Mehrverbrauch an Blindenergie zu ermitteln.
Die zu behandelnden Themen sind:
Erster Blick auf das Dashboard

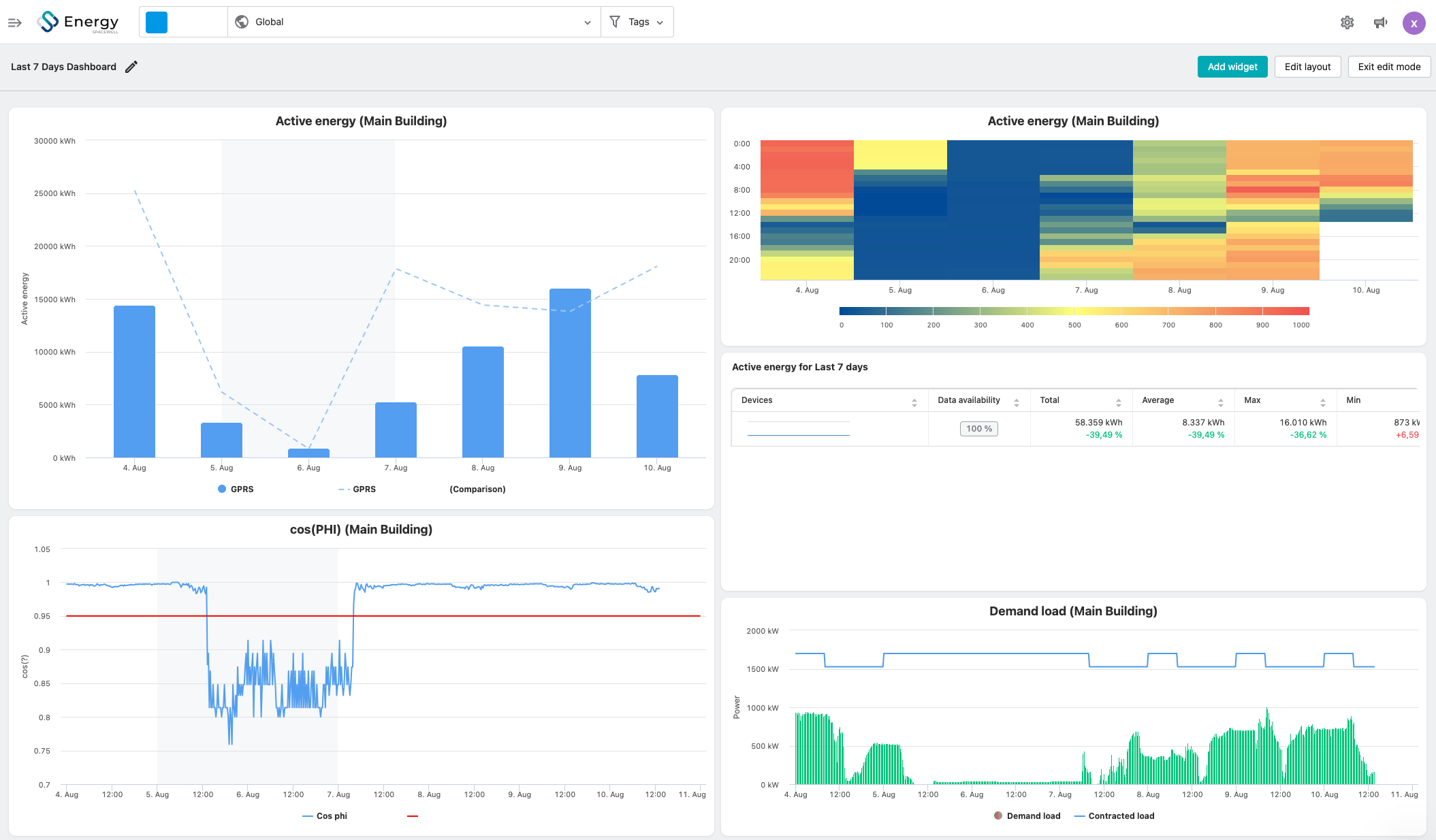

Das erstellte Dashboard sieht wie folgt aus:
Wie zu sehen ist, enthält dieses Dashboard Daten für die letzten 7 Tage als Beispiel, aber es kann auch mit anderen Zeiträumen erstellt werden, wenn gewünscht.
Benutzerfreundlichkeit und Konfiguration
Dieses Dashboard soll Informationen über die verbrauchte Last geben und sie mit der vertraglich vereinbarten Last vergleichen. Außerdem kann der Verbrauch von Blindenergie und deren Kostenüberschreitung genau überwachen werden.
Die beiden wichtigsten Widgets sind:
- Rohanalyse - Nach Parameter-Widget, bei dem ein Liniendiagramm verwendet wird:
- In diesem Widget ist es wichtig, den Kosinus-PHI zu überwachen, der zuvor in die Plattform eingespielt werden muss (unter Verwendung des Parameters 411).
- Ein Linien-Kontrollpunkt wird bei 0,95 definiert, das ist der Wert, bei dem die reaktiven Mehrkosten in Spanien beginnen, wenn wir ihn senken. Dieser Kontrollpunkt kann mit dem von Ihnen gewünschten Wert konfiguriert werden, um ihn an Ihre reaktiven Mehrkostenstrukturen anzupassen.
- Widget für die Lastnachfrage des Verbrauchsgeräts; Kreuzvergleich mit der Versorgung und dem anwendbaren Vertrag.
Als Ergänzung zu diesen beiden Haupt-Widgets schlagen wir 3 weitere Widgets vor, die es ermöglichen, sich ein umfassenderes Bild des Verbrauchs und dessen Entwicklung zu machen:
- Das erste Widget in der oberen linken Ecke ist ein Balkendiagramm, das die Datenquelle "Rohanalyse - Nach Parameter" verwendet. Es enthält Daten über den Wirkenergieverbrauch der letzten 7 Tage im Vergleich zu den 7 vorausgegangenen Tagen.
- Das zweite Widget in der oberen rechten Ecke ist ein Heatmap-Widget, das ebenfalls den Wirkenergieverbrauch pro Stunde während der letzten 7 Tage in einer farbigen Heatmap anzeigt.
- Das letzte vorgeschlagene Widget ist ein Tabellen-Widget direkt unter der Heatmap, das diese beiden Widgets ergänzt und wichtige Werte des aktiven Energieverbrauchs während der letzten 7 Tage anzeigt: Gesamtverbrauch, Durchschnitts-/Maximal-/Minimalverbrauch je nach gewählter Frequenz und der Datenverfügbarkeit dieses Geräts während des Zeitraums.
Bedenke, dass dieser Anwendungsfall vollständig von angepasst werden kann, und es können so viele Widgets hinzufügen oder geändert, wie gewünscht.
