En aquest article, aprendreu com utilitzar els Dashboards per analitzar la vostra demanda de càrrega i profunditzar en el consum excessiu d'energia reactiva.
Els temes tractats seran els següents:
Primera vista del Dashboard

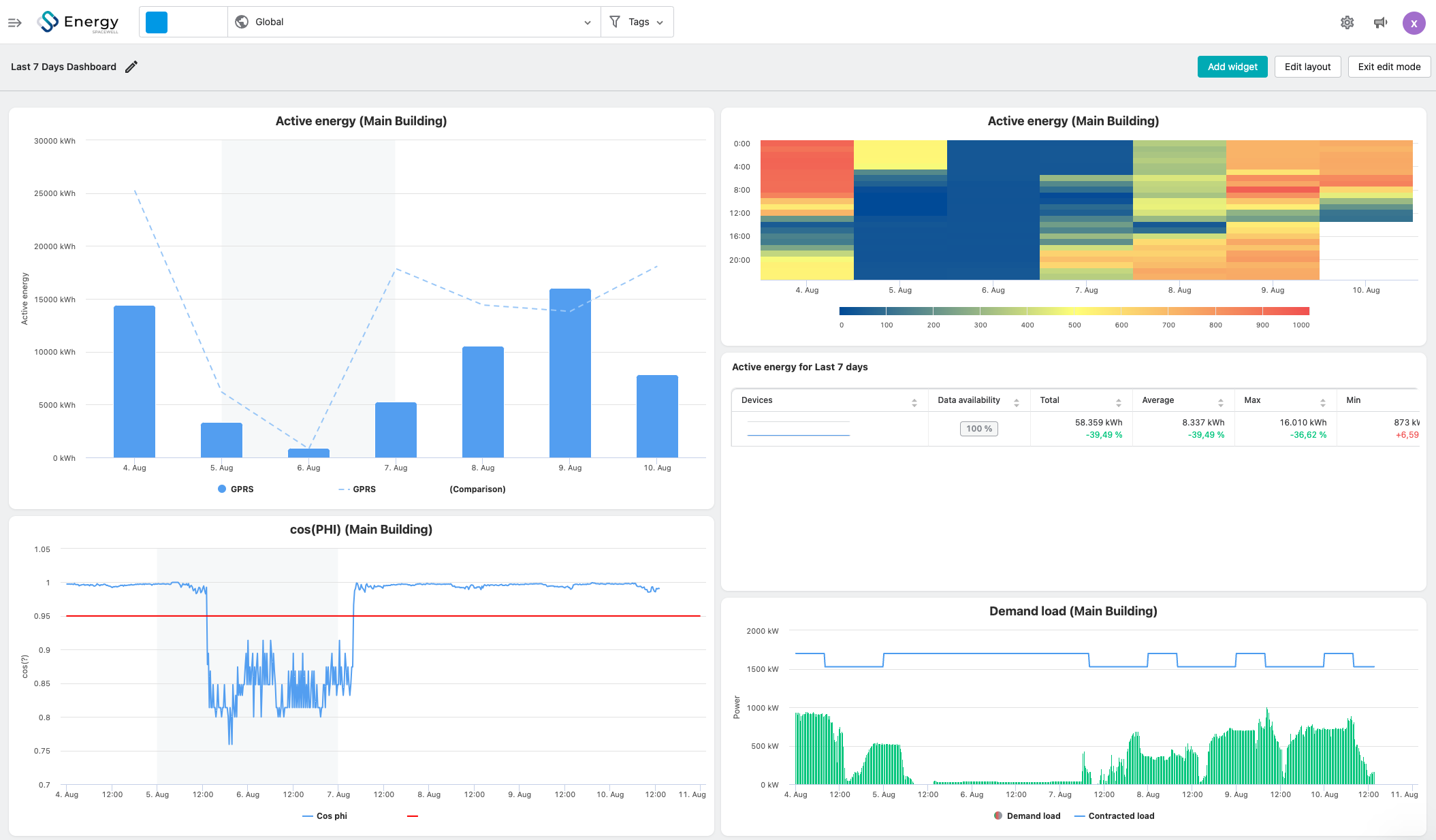

El dashboard creat s'assembla a aquest:
Com podeu veure, aquest Dashboard conté dades dels 7 darrers dies, com exemple, però es pot reproduir de la mateixa manera escollint altres períodes segons les vostres preferències.
Utilització i configuració
Cas d'Utilització: Dashboards de càrrega de demanda i excés d'energia reactiva.
Els dos principals widgets són:
-
Widget d'anàlisi bruta:
- Aquest widget utilitza un gràfic lineal per monitoritzar el PHI cosinus, que s'ha d'importar prèviament a la plataforma (utilitzant el paràmetre 411).
- Un punt de control en línia es situa a 0,95, que és el llindar a partir del qual es generen costos per excés reactiu a Espanya.
- Widget de càrrega de demanda: Aquest combina dades de consum amb l'alimentació i el contracte aplicable.
Per complementar aquests widgets, oferim tres addicionals que amplien la visió del vostre consum i la seva evolució:
- El primer, a dalt a l'esquerra, és un widget de gràfic de barres que utilitza la font de dades "Anàlisi bruta - Per paràmetre". Conté dades del consum d'energia activa dels últims 7 dies en comparació amb els 7 dies anteriors.
- El segon widget, a dalt a la dreta, és una mapa tèrmica, que també mostra el consum d'energia activa per hora durant els últims 7 dies en una mapa de calor (Heatmap).
- L'últim widget proposat és un widget de taula just sota la mapa tèrmica, que completa aquests dos widgets mostrant valors interessants del consum d'energia activa durant aquests 7 dies: consum total, consum mitjà/màxim/mínim segons la freqüència seleccionada i també la disponibilitat de les dades d'aquest dispositiu durant aquest període.
Aquesta configuració és totalment personalitzable i podeu afegir o modificar tants widgets com desitgeu.
