Moeilijkheidsgraad: beginner
Inhoud
Leerdoelen
Na het lezen van dit artikel kun je:
- Bosch PLS installeren
- Bosch PLS configureren
PLS met TPS110 detecteert geparkeerde voertuigen.
Hier enkele stappen; raadpleeg het volledige handboek voor alle instructies.
Voorvragen
Locatie kennen:
- Binnen/buiten bepaalt hub, eventueel weerbestendig PoE.
- Buiten:
Afstand gebouw voor hubplaatsing
- Voeding?
- PoE?
- Palen voor hubs
- Ondergrond: grind, open stenen/gras of gesloten? Basisvlak zonder gaten/hoogteverschil.
- Binnen:
Plafondhoogte
- Materiaal: baksteen, beton/gewapend of anders
- PoE of voeding/ethernet?
Vereisten
Vóór sensoren:
- Werkende infrastructuur:
Robuuste OUTDOOR-LoRa-gateway, aan en bevestigd verbonden; zie Installatiehandleidingen voor LoRa-gateways en hubs)
- Stabiel internet
- Backendverbinding
- Backend en beheersoftware functioneel.
- Je sensorplan voorbereiden met maten en posities voltooid
- Onderdelen/gereedschap gereed. Basis aan beton/asfalt met aanbevolen tweecomponentenlijm, zoals DELO PUR 9692, cartridges 50/200 ml.

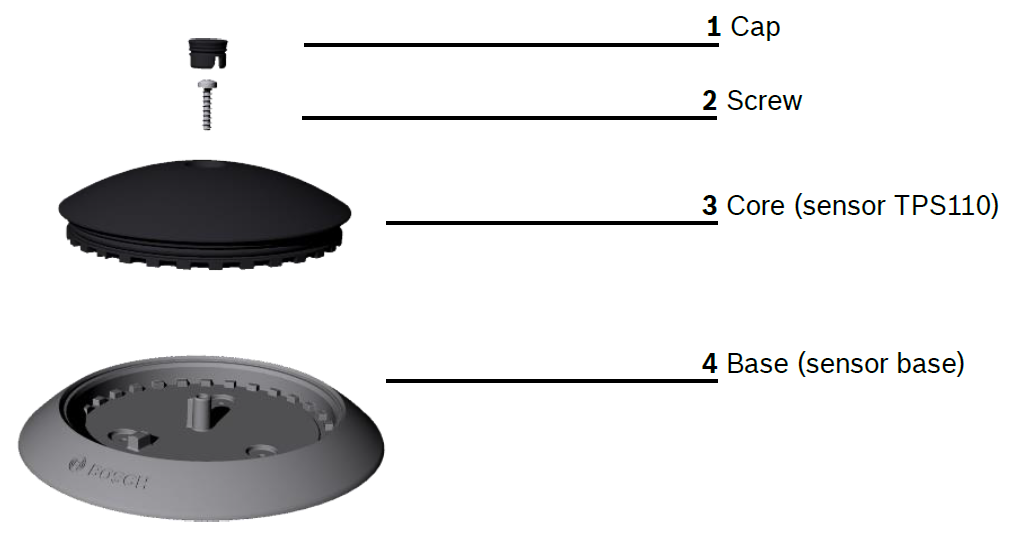

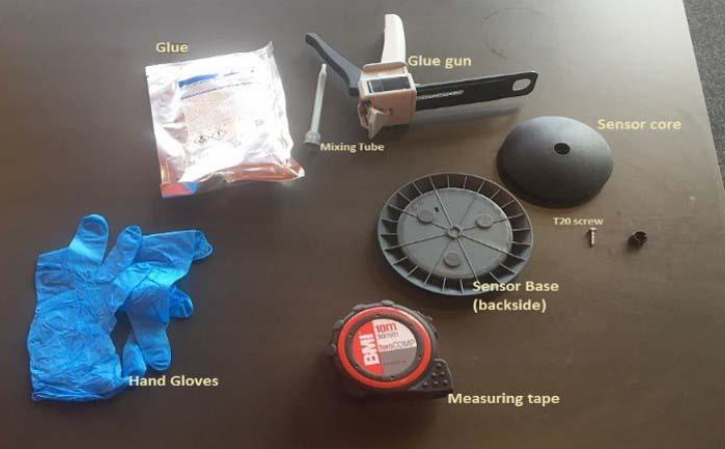

Onderdelen
Gereedschap
- Wegwerphandschoenen voor lijm
- Tweecomponentenlijm
- Passende lijmpers
- Mengtip
- Rolmaat
- Basis
- Sensorkern
- T20-schroef
- Afdichtkap
Parkeerplek voorbereiden

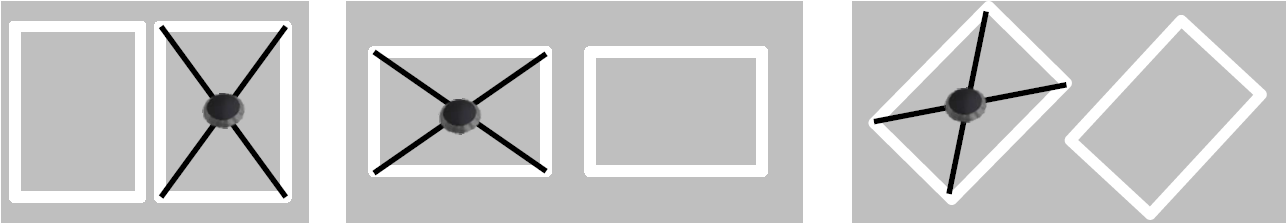

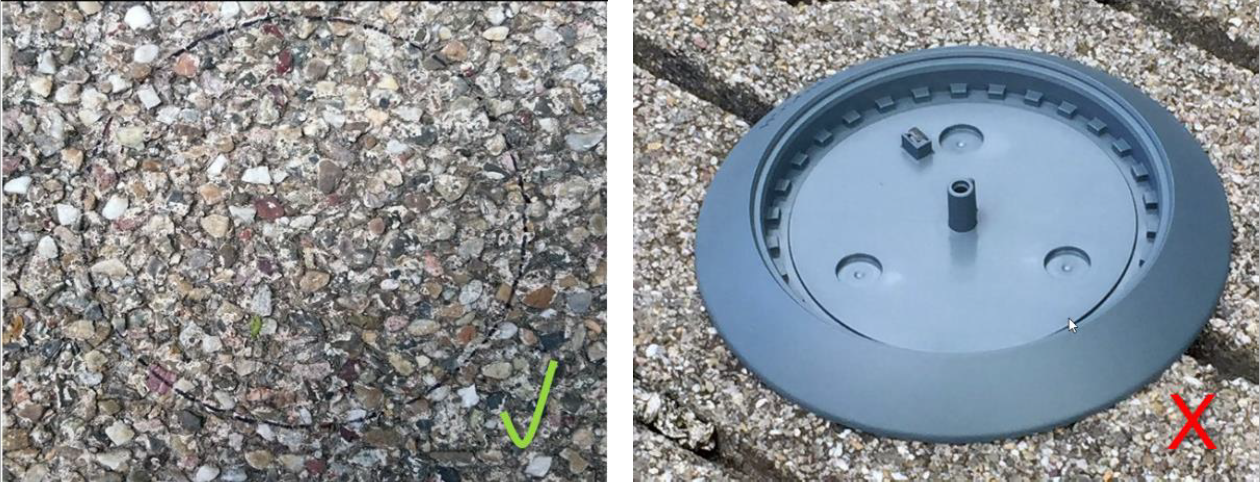

Vrij van vuil, stof, olie en water. Vegen, bij voorkeur reinigen met hogedruk en brander volgens bron. Midden op kruising diagonalen voor nauwkeurigheid.
Gesloten vlak zonder gaten/hoogteverschil voor hechting.
Basis monteren
Opmerking
Onderzijde plasmabehandeld voor lijmhechting:
⇒ Pas vlak vóór lijmen uitpakken.
⇒ Onderzijde niet aanraken.
⇒ Niet vooraf op grond zetten.
⇒ Onderdelen schoon/beschermd houden tot voltooiing.
⇒ Compatibiliteit van lijm, grond en basis controleren.

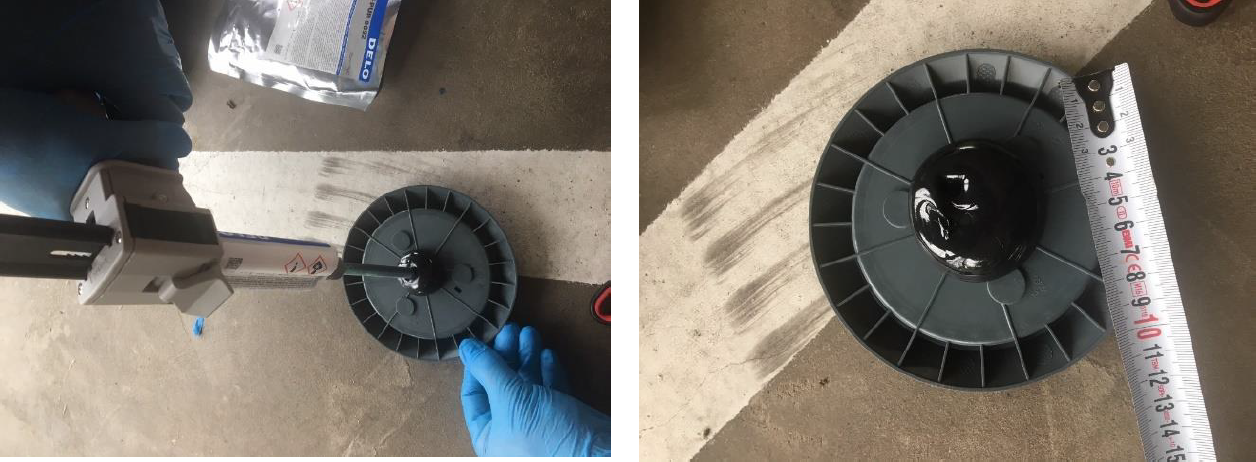

DELO PUR 9692 circa 40 ml, 50ml-cartridge volledig mogelijk. Als bol in midden, niet schroeven of egaal verspreiden.
Na mengen snel uitharden, typisch vijf minuten bij kamertemperatuur. Uitgeharde mengtiplijm niet herbruikbaar.
Opmerking
Veilige montage:
⇒ Kern eenmaal in basis op definitieve plek.
⇒ Geen magneet nabij; activeert apparaat.
⇒ Kern goed plaatsen.
⇒ Niet opnieuw demonteren/monteren.
⇒ Kern niet openen.
Basis licht aandrukken midden op plek, logo richting toegangsweg. Daarna niet verdraaien.
Meer dan twaalf uur uitharden, handvast na dertig minuten bij kamertemperatuur, vóór sensor inschroeven. Plek afzetten tegen schade.
Sensor installeren
Opmerking
Defecte afdichting geeft water/schade; verkeerde montage geen functiegarantie.
⇒ Ringen goed geplaatst!
⇒ Niet bij regen.
⇒ Geen beschadigde onderdelen.
⇒ Behuizing niet openen.
⇒ Alleen originele onderdelen.

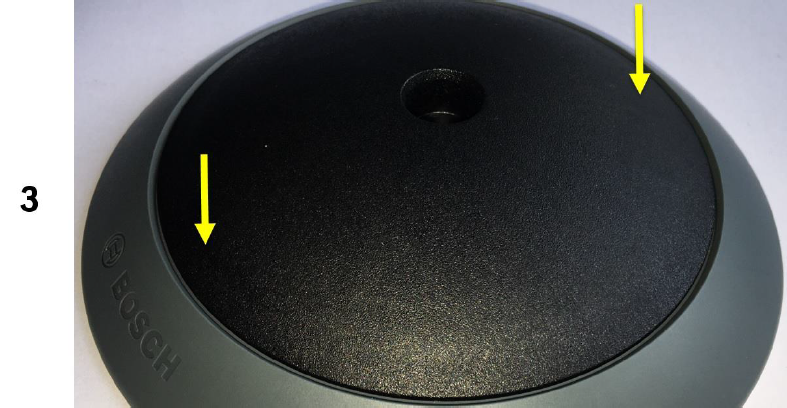

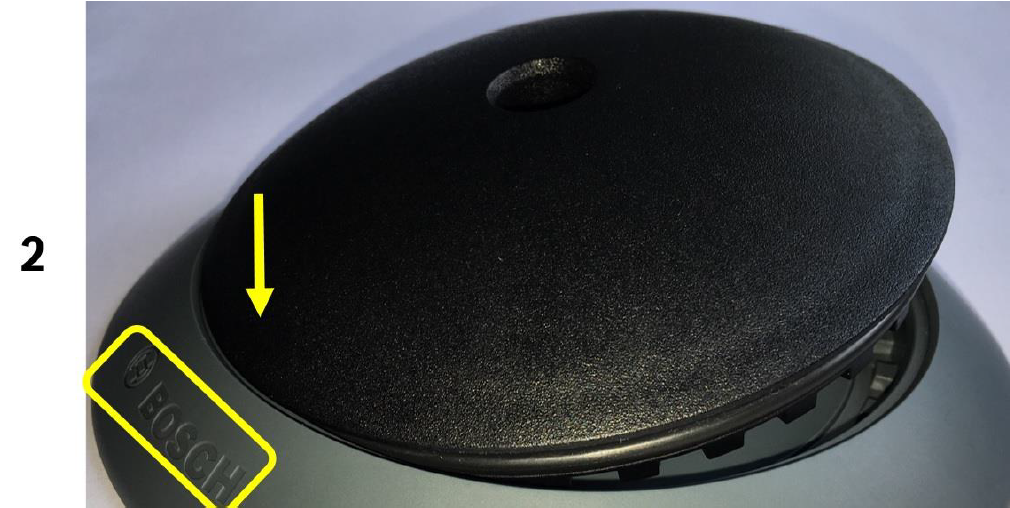

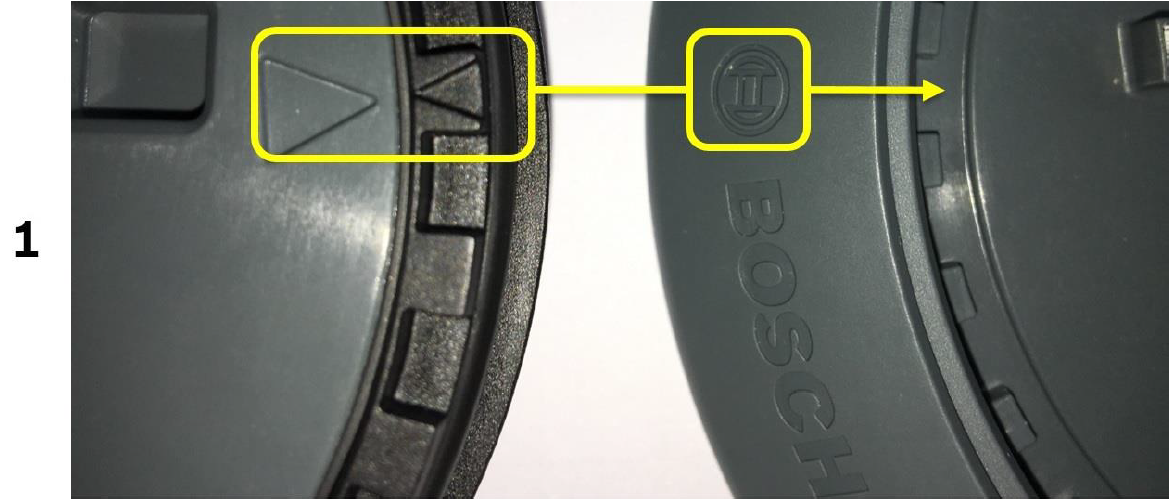

Na uitharding sensor erin, pijl onderaan naar logo.
Eerste meting na circa twee minuten; dan volledig vast voor goed inleren. T20, 1,4–1,8 Nm, daarna afdichtkap.
Circa tien parkeerwissels tot ingeleerd.
Uitrollen

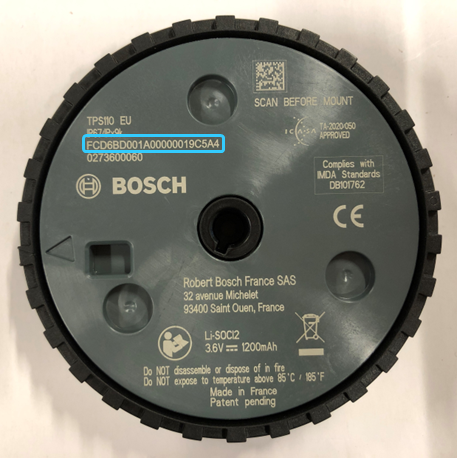

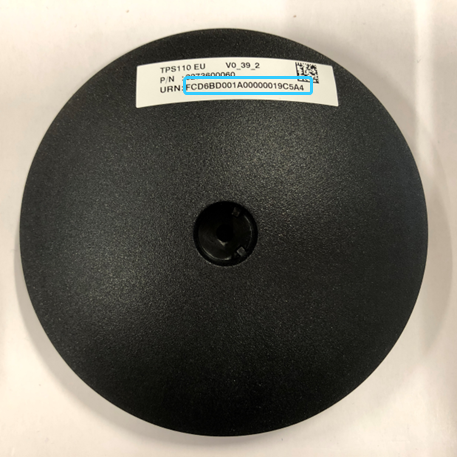

Device ID achterop.
FC-D6-BD-00-1A-00-00-00-19-C5-A4: midden 00-1A-00 weg voor FC-D6-BD-00-00-19-C5-A4.
Nieuw apparaat in Studio
- Ga naar tenant (https://studio.cobundu.com ) en log in
- Kies locatie en Add New Device
location > devices > new vult locatie.
Kies Device Type Bosch PLS, kanaal automatisch.
Voer Device ID in hoofdletters en koppeltekens in.
Info
Sticker 22 tekens, Studio 16; 00-1A-00 weghalen.
FC-D6-BD-00-1A-00-00-00-19-C5-A4 wordt FC-D6-BD-00-00-19-C5-A4.
Herkenbare Device Name zoals klant_verdieping_ruimte.
Kies Location indien bekend, eerdere selectie automatisch.
Linked Locations niet relevant.

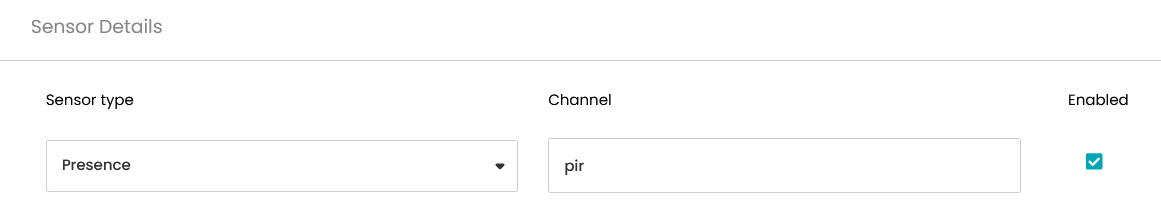

Type Presence en Channel PIR automatisch; zie Advanced.
Meerdere apparaten: Apparaten configureren: toevoegen, verwijderen, importeren en exporteren.
Kwaliteitscontrole
Controleer installatie/configuratie.
Auto boven sensor activeert direct en op touchpoints zoals Workplace web (Go) en De Workplace-app, en Studio- Sensorbeheerwaarden per gekoppelde sensor.

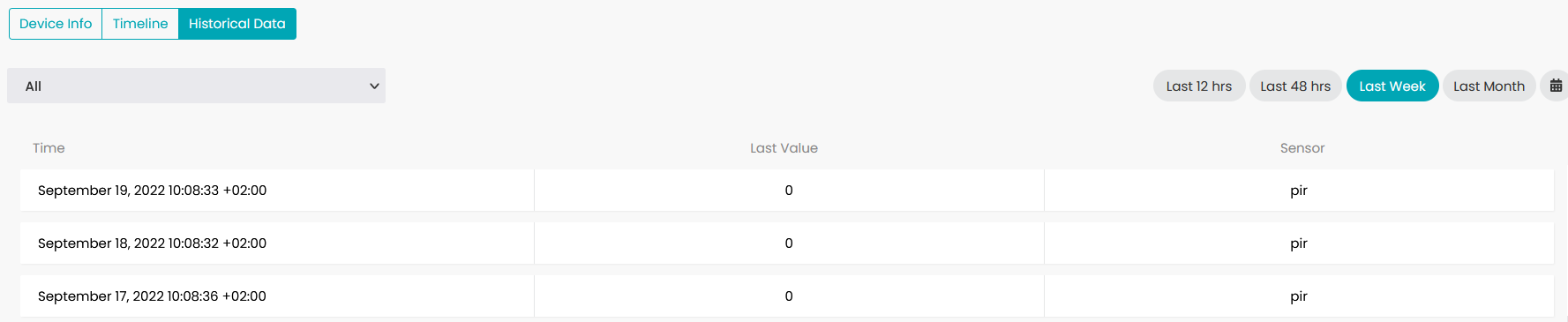

Heartbeats kunnen 0+0+0 zijn, niet verwarren met echte 0+1+0+1. Zie Sensorstatus bewaken
Deze sensor verstuurt alleen heartbeats:
